晶体管电路设计 第28课 共射共集组合放大电路

什么是共射极放大电路

共射电路是放大电路中应用最广泛的三极管接法,信号由三极管基极和发射极输入,从集电极和发射极输出。因为发射极为共同接地端,故命名共射极放大电路。

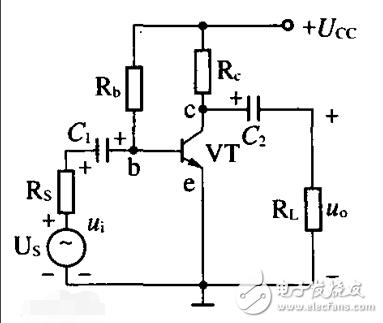

上图为共射极放大电路,输入回路与输出回路以三极 管的发射极为公共端。输入信号ui通过电容C1加到三极管的基 极,引起基极电流iB的变化,iB的变化又使集电极电流ic发生变 化,且ic的变化量是iB变化量的β倍。由于有集电极电压,uCE= UCC-iCRC,uCE中的变化量经耦合电容C2传送到输出端,从而得 到输出电压uo。当电路中的参数选择恰当时,便可得到比输入信 号大得多的输出电压,以达到放大的目的。

特点

1、输入信号和输出信号反相;

2、有较大的电流和电压增益;

3、一般用作放大电路的中间级。

4、共射极放大器的集电极跟零电位点之间是输出端,接负载电阻。

什么是共集电极放大电路

共集电极放大电路,输入信号是由三极管的基极与发射极两端输入的(在原图里看),再在交流通路里看,输出信号由三极管的发射极两端获得。因为对交流信号而言,(即交流通路里)集电极是共同端,所以称为共集电极放大电路。

如图为共集电极放大电路。(a)是一个共集组态的单管放大电路,由上图(b)的等效电路可以看出,输入信号与输出信号的公共端是三极管的集电极,所以属于共集组态。又由于输出信号从发射极引出,因此这种电路也称为射极输出器

特性

1、输入信号与输出信号同相;

2、无电压放大作用,电压增益小于1且接近于1,因此共集电极电路又有“电压跟随器”之称 ;

3、电流增益高,输入回路中的电流iB《输出回路中的电流iE和iC;

4、有功率放大作用;

5、适用于作功率放大和阻抗匹配电路。

6、在多级放大器中常被用作缓冲级和输出级。

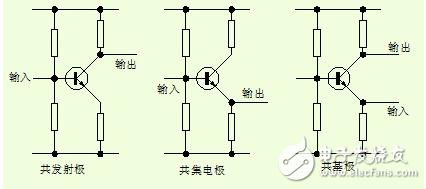

如何判断共集放大电路和共射放大电路

共集放大电路和共射放大电路的共同点是经基极输入信号。

通过集电极输出电压(经耦合电容)给负载的就是共射放大电路。

通过发射极输出电压(经耦合电容)给负载的就是共集放大电路。

对于振荡信号来说,是共发射极电路,由基极输入集电极输出。

对于音频信号来说,是共基极电路,由发射极输入集电极输出。
