AMD在6月份推出锐龙3000 XT系列处理器的同时也发布了B550主板，上代的B450是市场的主力，极高的性价比受到了众多消费、，者的欢迎，大家都期待着B550会带加量不加价的升级，确实B550的规格比B450高了不少，但刚上市时B550动则千元的价格让人直冒冷汗，甚至还有2000元+的产品，说真的B550的规格其实比X470还高，AMD当初其实是想让它取代X470，但消费者买不买帐就另一回事了，毕竟X570的价格放在哪里。
随着时间的推移，更多的B550主板推出，价格也逐渐回落到此前主流B450的价位，技嘉的B550M AORUS PRO近段时间价格就调整到799元附近，作为一款拥有13相供电的主板，放这个价位可是相当之有性价比。
技嘉B550MAORUS PRO主板规格：
技嘉B550MAORUS PRO基本介绍
B550M AORUS PRO是一款mATX规格的主板，尺寸是相当24.4*24.4cm，其实在它之下还有一款定位更低的B550M AORUS ELITE，那款的爱称是“小雕”，而这款则是“小雕PRO”。相比之下B550M AORUS PRO的供电比B550M AORUS ELITE更好，并且VRM供电部分全部都有散热器覆盖，并且加了M.2散热片，背板I/O接口也更为丰富。
主板采用4层PCB设计
B550用的依然是Socket AM4接口，但目前它只支持Zen 2架构的处理器，以及未来Zen 3的AM4处理器，也就是说它支持第三代锐龙CPU Matisse，以及第四代的APU Renoir，但不支持一、二代锐龙处理器以及锐龙5 3400G、锐龙3 3200G以及各种速龙处理器。
内存接口
主板提供四条DDR4内存插槽，是标准是两边卡扣式插槽，支持XMP，最高可支持使用第三代锐龙CPU的话最高可支持DDR4-4400，如果用第四代锐龙APU的话更是能达到DDR4-4733，可支持单根32GB内存，最大内存容量128GB。
PCI-E插槽与M.2接口
主板上有两个PCI-E x16和一个PCI-E x1，当然了只有钢铁装甲包裹的那个是由CPU所提供的，可支持PCI-E 4.0/3.0 x16，至于工作在哪个PCI-E版本取决于你用的是什么CPU，如果用第三代锐龙处理器的话就会工作在PCI-E 4.0，如果用第四代锐龙APU的话就会工作在PCI-E 3.0。
另一个是由南桥芯片所提供的，也就是说主板没有用上B550可拆分CPU的PCI-E x16的特性，不过这个价位的产品也很正常，它的带宽只有PCI-E 3.0 x4，而PCI-E x1插槽也是工作在PCI-E 3.0模式的。
M.2接口也有两个，一个最多可支持M.2 22110，另一个只支持M.2 2280，当中M.2 22110那个是由CPU所提供的，可支持PCI-E 4.0/3.0 x4或SATA 6Gbps，它上面有。而M.2 2280那个则由南桥提供，最多支持PCI-E 3.0 x4或SATA 6Gbps。
存储接口

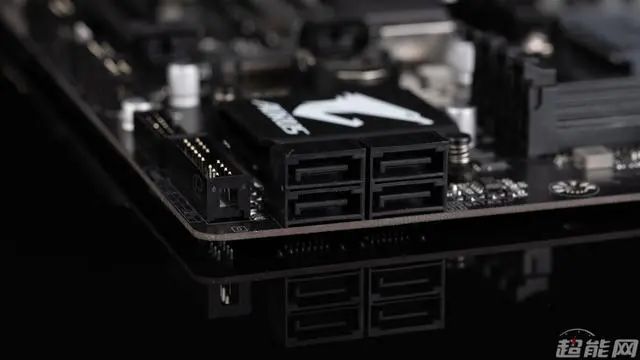

主板上的SATA 6Gbps接口有4个，均由南桥提供，不会和M.2接口冲突，说真的现在流行的是M.2 SSD，4个SATA口也够用了。前置USB接口方面，主板提供了一个USB 3.2 Gen 1的扩展针脚和两个USB 2.0扩展针脚，都位于主板底部。
背部I/O接口

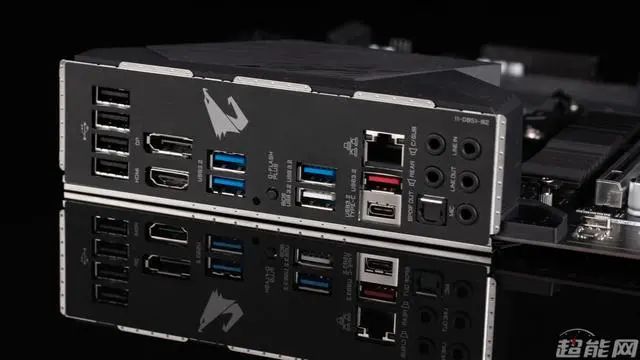

B550M AORUS PRO主板配备了一体式I/O挡板，用户不用自己装I/O挡板，所以也不会出现装好主板后发现挡板没装的问题。配备了四个USB 2.0接口，四个USB 3.2 Gen 1接口，一个USB 3.2 Gen 2 Type-A和一个USB 3.2 Gen 2 Type-C，视频输出接口包括一个HDMI和一个DP，5个3.5mm音频口，一个S/PDIF OUT，一个LAN口，主板用的是Realtek 8118千兆网卡。
可以看到背板上有个Q-Flash Plus键，配合旁边那个白色USB接口的话可实现，不安装CPU内存的情况下进行BIOS更新。有了它你再也不怕更新BIOS时出错导致主板变砖了，玩家只需要把BIOS文件改名成GIGABYTE.bin放到U盘里面，然后查到主板上对应的USB接口并按下Q-Flash Plus键，主板就会自动的把BIOS文件刷写到BIOS里面。此前这技术只存在高端主板上，现在主流级B550也配备了是我没想到的。
主板其他细节与拆解
去掉散热器后的主板PCB
10+3相数字供电

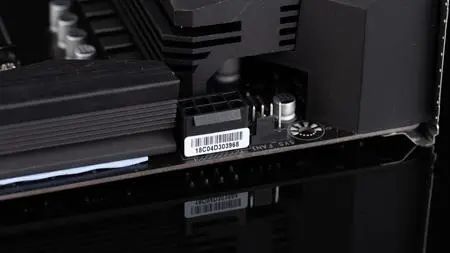

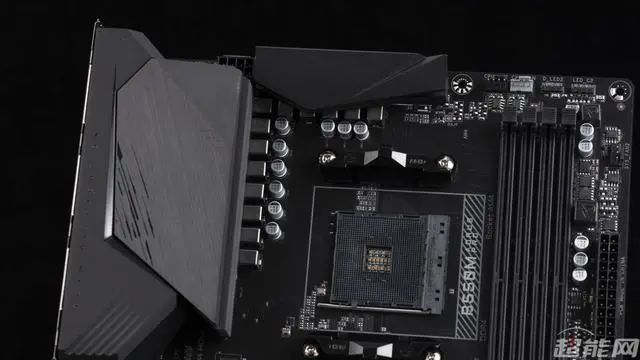

技嘉B550M AORUS PRO采用整合延展式散热片和散热装甲，让这片主板在外观设计和散热性能之间达到平衡，供电散热片直接延伸到背板I/O装甲的正上方，让它充当I/O装甲的同时也增加了散热器的散热面积 ，以维持供电Mosfet能工作在较低温度，一举两得。CPU供电接口是单8pin，采用导电性更好的实心针脚，确保供电安全。

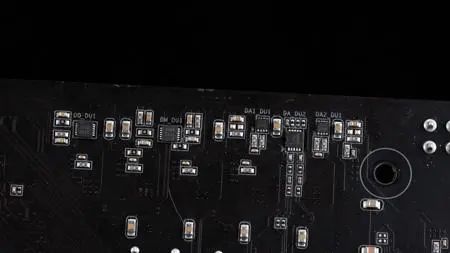

主板采用10+3相供电设计，其中CPU核心10相，CPU SoC部分3相，PWM控制器瑞萨的RAA229004， 是颗8相的PWM电源控制芯片，CPU核心10相是搭配倍相器实现的，倍相器与Mosfet驱动器都位于主板背面，每相供电配备1上1下2个Mosfet，Mosfet都是由安森美所产的，上桥是NTMFS4C10N，下桥是NTMFS4C06N，主板上的固态电容是宇邦所产的。
魔音音效技术
魔音音效技术是现在技嘉AORUS主板必备的东西，音频电路位于主板左下角独立，不仅使主板音效更为纯净，还有效强化主板外观，使整个电脑看起来更炫酷，主板使用Realtek ALC1200音效芯片，支持8声道音频输出，旁边有四个高品质音频专用电容，音频电路也是整块主板唯一会发光的地方。
主板上的RGB接口
主板上有5个RGB接口，可以扩展出不少的灯光设备，其中一个5V ARGB接口和一个5针的12V RGBW接口位于主板右上角，而另一组12V RGB接口和5V ARGB接口在主板底部的前置音频接口旁边，还有一个12V RGB接口位于主板BIOS芯片旁边，M.2散热片与I/O装甲之间，可与主板上的灯光一齐用技嘉的RGB Fusion软件控制并实现灯光同步。
主板BIOS介绍
由于AMD提供了非常好用的Ryzen Master超频软件，所以AMD的主板并不需要去主板BIOS内超频，大多数日常稳定使用的超频操作都可使用Ryzen Master实现，当然想冲极限的话还得靠主板BIOS，然而我想没几个人会用这个价位的主板去冲极限吧。

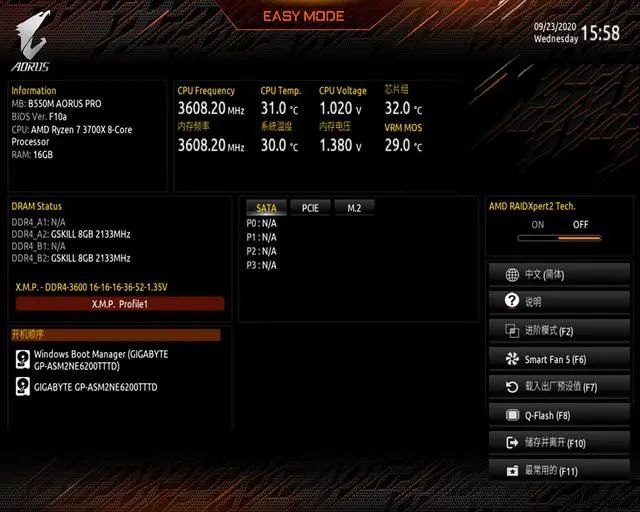

现在图形化的BIOS方便了我们的使用。技嘉的主板BIOS都有拥有简易模式及高级模式，方便玩家做简单或复杂的设置，在简易模式中，我们可以查看当前CPU、主板、内存、SATA/M.2/PCI-E插槽的状态，可以轻松的开启X.M.P.以及启动磁盘的顺序，也可以控制各个风扇的转速。
Smart Fan 5这里除了可以看到各个风扇的PWM设置之外还能看到主板各个温度传感器的数据
Tweaker菜单就是超频菜单，这里可以实现CPU与内存的超频，电压调节选项还是比较齐全的，当掉压设置在处理器/VRM设置里面，说真的，大家大多数就是进来这里开个XMP。
防掉压选择只有CPU和SOC两个，有Auto、Normal、Standard、Low、Medium、High、Turbo、Extreme、Ultra Extreme几档可选，下方有图示很明显的告诉用户这档设置会有怎么样的电压状况。
Ryzen 7 3700X超频测试
我们这颗Ryzen 7 3700X其实能在X570主板上超到4.3GHz的的，但在这块主板上只能稳定在4.25GHz，此时电压需要加到1.344V，可通过AIDA 64 FPU拷机测试，CPU的温度并不算很高，只有81℃。
总结
技嘉B550M AORUS PRO是目前技嘉的B550产品线里面价钱和规格最为均衡的一款产品，10+3相供电的配置其实并不低，对于任何中高端的锐龙处理器都是够用的，甚至还留了一定的超频冗余。扩展能力方面，它配备了双M.2接口，是B550的标准配置，背板与板载的USB接口数量也足够，在配置、供电、接口数量等等对于一块主流主板来说都会比较合理。
硬要说的话技嘉B550M AORUS PRO不支持CPU的PCI-E x16插槽拆分有点遗憾，但对于一块mATX主板来说这其实没啥所谓，版型就限制了它的扩展能力，而且会买这个价位的主板的人也多数不会用双显卡，用来插M.2扩展卡倒是有可能，但也只是比现在多一个M.2口而已，区别也不大，总的来说这块主板卖799元非常的有性价比。
