2021年09月17日 18:44 超能网

自AMD在2019年下半年推出X570芯片组,以及各大厂家推出X570主板以来,想买这些主板的玩家们一直都有一个两难局面:X570主板相比X470或以及B450,可以享受到PCI-E 4.0、更多的PCI-E通道以及更加好的扩展能力,但同时,由于X570芯片温度比较高,需要搭载一个额外的小风扇来为其降温。先不说这个小风扇的噪音大不大或者坏了要怎么辨,有不少X570主板上的这个小风扇是刚刚好就在显卡的下方,这也是为什么有的玩家在把显卡插上X570主板的第一条PCI-E插槽之后,计算机会因为芯片组过热而黑屏死机。

不过现在华硕就推出了全新一批的X570主板,这些新的X570主板全部都是没有芯片组风扇的,例如面向玩家的CROSSHAIR VIII EXTREME以及更早的CROSSHAIR VIII DARK HERO,芯片组是依靠纯被动散热。而在这次华硕推出的4款新X570主板之中,就有一款是专门为创作者而设的,那就是我们今天的主角,ProArt X570 CREATOR WIFI了。

新旧X570主板有什么不同?

可能会有人问了,“哎,那这么新的这些X570主板,是不是芯片组和旧的那些有甚不一样的地方呢?”其实X570芯片组本身是没有不一样的地方,仍旧是那个X570芯片,功能是一样的,因此并不存在说新的X570芯片组会比旧的在什么方面要好这样的说法。

唯一有区别的就是,为了让新的X570主板可以达成被动散热的目标,各大主板厂家都是收到了AMD最新的一个AGESA微码,可以让厂家调整X570芯片组的电压,从而降低芯片组的温度,让主板即便只有被动散热也以压得住芯片组的温度。

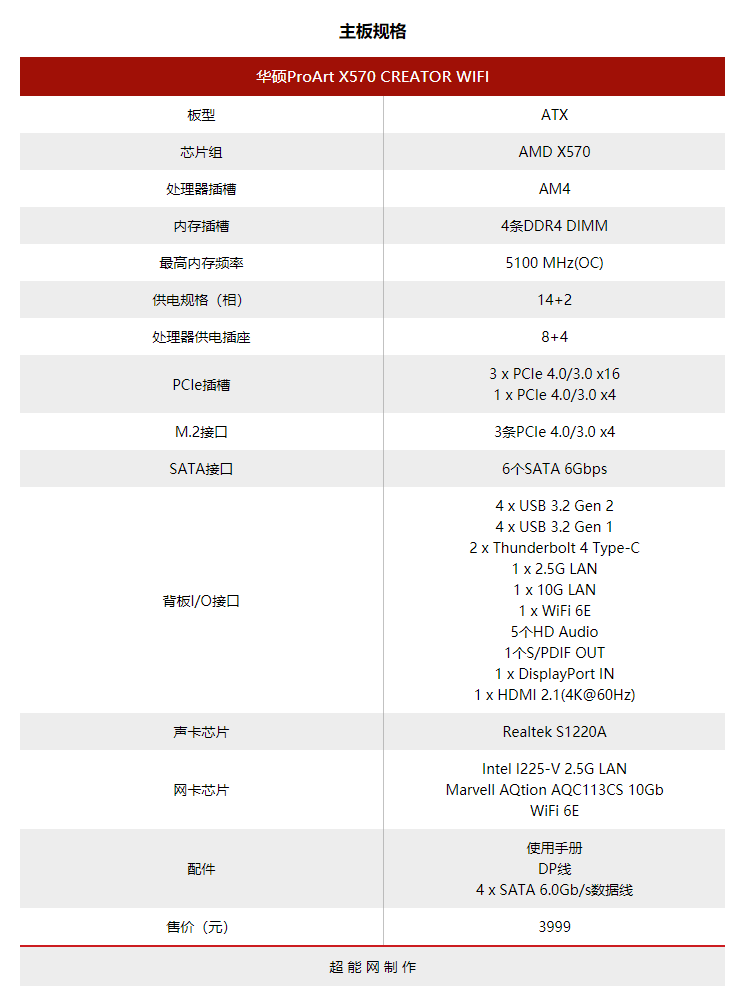

ProArt X570 CREATOR WIFI主板基本介绍

ProArt系列的产品面对的目标群体是专业人士以及创作者,因此不论是这个系列的显示器或者主板都会有一些可以加速创作的特性,这块ProArt X570 CREATOR WIFI主板也不例外。

这块主板在配置方面本身就已经是属于高端行列的,首先是接口数量非常多. 其次是拥有雷电4接口。在很长时间之内雷电接口都是在Intel主板上见到的特性,AMD主板可以说是享受不了的。不过华硕这次在部分新的X570主板上就加入了一个独立的芯片,使得AMD主板现在也可以使用雷电4接口。

而从外观上来说,ProArt X570 CREATOR WIFI也是符合创作者的风格。整体黑色的配色,辅以暗金色达到画龙点睛的效率。I/O一体式挡板的顶部为半透明设计,可以隐约看到里面的接口,也是别有一番风味的。

内存

ProArt X570 CREATOR WIFI拥有双通道共4条DDR4内存插槽,内存最大支持容量为128GB。而在内存频率方面,这块主板最高是支持高达5100MHz的内存频率,不过这是在配合锐龙5000G APU的时候才有机会达成的,如果是配合一般的锐龙5000或者3000系列CPU的话,那么这块主板可以最高支持4800MHz的内存。而如果是不知道为什么会有人用这块主板来配合锐龙2000系列CPU的话,那么内存最高只能支持3600MHz的频率。

PCI-E接口

主板上拥有3条全尺寸的PCI-E插槽,不过默认是分别运行在x16、x8以及x4模式的。而由于是使用X570芯片组,因此如果是配合锐龙5000或者3000系处理器使用的话,所有PCI-E插槽都会是以PCI-E 4.0来运行的。

不过有一点要注意的是,第二条PCI-E插槽,也就是默认为x8模式的那条,是与其大一个M.2接口共享带宽的,如果那个M.2接口是被占用的话,那么第二条PCI-E插槽是会运行在x4模式的。

存储接口

ProArt X570 CREATOR WIFI在存储方面的扩展性还是比较不错的,总共拥有2条最长支持22110以及1个支持2280的M.2插槽,还有6个直角的SATA 6Gbps接口。值得一提的是,ProArt X570 CREATOR WIFI的SSD不是以螺丝来固定的,而是通过华硕新的Q-Latch便捷卡扣来固定的,免去了装卸螺丝的烦恼。

其中,CPU插槽下方,以及第二条PCI-E插槽左下方的这两个M.2接口是直连CPU的,因此如果是用锐龙5000或者3000系处理器的话是可以开启PCI-E 4.0的。不过正如前面所说,第二条M.2插槽是与第二条PCI-E插槽共享带宽的,因此如果大家需要用到那条PCI-E插槽的x8带宽的话,那么就要衡量下要不要用第二条M.2插槽了。

3个M.2插槽以及6个SATA 6Gbps接口所带来的存储扩展能力对于创作者来说也是比较不错的,在大部分情况下都可以同时满足大容量或者快速存储的需求。

前置接口

这块主板可以支持最多1个USB 3.2 Gen 2的Type-C接口、2个USB 3.2 Gen 1 Type-A以及6个USB 2.0接口。一般的主板一般都可以扩展出4个前置的USB 2.0接口,但是ProArt X570 CREATOR WIFI就可以扩展出6个,这个也算是其中一个有特色的地方。

主板还拥有支持神光同步的ARGB接口,如果玩家是有其他支持ARGB灯效的硬件就可以接上去。

后置I/O接口

不过,ProArt X570 CREATOR WIFI最出彩的地方其实是它的后置I/O接口。对于创作者来说. 创作的其中一个最重要的部分,是可以快速地把素材导入到计算机内进行剪辑,而目前最快速的传输接口就是雷电4了。雷电接口在很长的一段时间内都是Intel主板才有的,不过在华硕这批新的X570主板上,其中就有两款主板是同样搭载了雷电4接口的,那就是面向游戏玩家的CROSSHAIR VIII EXTRAME,以及这次面向创作者的ProArt X570 CREATOR WIFI了。

主板上拥有2个雷电4接口,在未来出现带雷电4或者USB4接口的设备时,可以用40 Gbps的速率来传输数据,配合高分辨率显示器、扩展坞、高速外置硬盘等专业雷电设备是非常好的。

雷电接口是可以配合DP IN接口来达到视频输出效果的,而ProArt X570 CREATOR WIFI主板I/O接口处是有1个DP IN接口的,意味着用户可以用其中一个雷电4接口来进行单线视频输出。当然了,雷电4接口也有自带15W的充电功率,可以为手机或者笔记本以及低功率的便携式显示器充电。

而除了雷电4之外,ProArt X570 CREATOR WIFI后置还拥有4个USB 3.2 Gen 2、4个USB 3.2 Gen 1、1个HDMI 2.1、1个10G万兆1个2.5G有线网口、1组WiFi 6E天线接口、一组3.5mm音频接口以及1个用于刷BIOS的按钮。整体上来说这块主板的I/O接口还是很充足的,并且由于有一个万兆网口,创作者想要从本地的NAS上传输素材什么的也可以很迅速。

WiFi 6E也是这次华硕新推出的X570主板特色之一。相比起WiFi 6,WiFi 6E可以支持6Hz频率以及更宽的160MHz通道。

主板拆解

笔者最喜欢ProArt系列主板的一个特点,是它们基本上都没有那种超大面积的一体式覆盖散热片,要拆的时候也可以更加方便(笑)。只需要把5块散热片,以及I/O接口上的一体式挡板拆下来就可以看到主板全貌了。

散热设计

大家都知道,ProArt X570 CREATOR WIFI是使用了芯片组被动散热的设计,没有使用小风扇。虽然是用了新的AGESA微码让芯片组电压可以降下来,但是温度还是有的,因此芯片组上的散热片也是做得比较长以及厚的,份量也是比较足的。值得一提的是,这块散热片表面是凹凸不平,这样可以最大化地增加散热面积。不过散热片左边部分被一块印有ProArt字样的塑料板给挡住了,对于散热或者会有一点点影响。

同样采用了凹凸不平设计的还有那两块供电部分的散热块。这两个散热块的分量也是比较足,这是因为ProArt X570 CREATOR WIFI使用了14+2相的供电设计,要压制住这个规模的供电那么散热块当然也要做得比较好了。

不过M.2插槽上的散热片就用了较为平整光滑设计,当然厚度也是有的。主板下方两个M.2插槽是共享一块散热片的,不过右边部分的散热片会比较厚,散热能力可能会好一点点。

14+2相供电

X570芯片组是AMD在AM4接口主板上所使用最高规格的芯片组,而X570主板当然也是为了高端处理器而准备的,毕竟对于主流或者中端处理器来说,下面还有B550或者B450主板可以选择。而对于使用锐龙系列处理器的创作者来说,可以目前比较好的选择会是锐龙7 5800X或者是锐龙9 5900X之类的处理器,甚至上锐龙9 5950X也不为过。

要面对这样的高端处理器,ProArt X570 CREATOR WIFI主板的供电当然也需要跟得上才行,这也是为什么这块主板会使用了14+2相的供电规模。14+2的供电相数其实已经不错,相信如果有用户是想以这块主板进行一定的超频的话,应该也是没有什么问题的。

供电VRM部分的MOSEFT是来自安森美的FDMF3170,而PWM核心芯片则是华硕自己打磨了型号的ASP14051。

风扇水泵接口

一块高端的ATX或者EATX主板往往都是会伴随着一堆风扇接口的,ProArt X570 CREATOR WIFI当然也不例外。主板上总共有8个风扇或者水泵接口,分别是主板左上角的3个CPU风扇、水泵、机箱风扇接口、主板24P供电接口上下共2个机箱风扇接口、第一条M.2插槽上方的1个机箱风扇接口,以及主板底部的2个机箱风扇以及水泵接口。

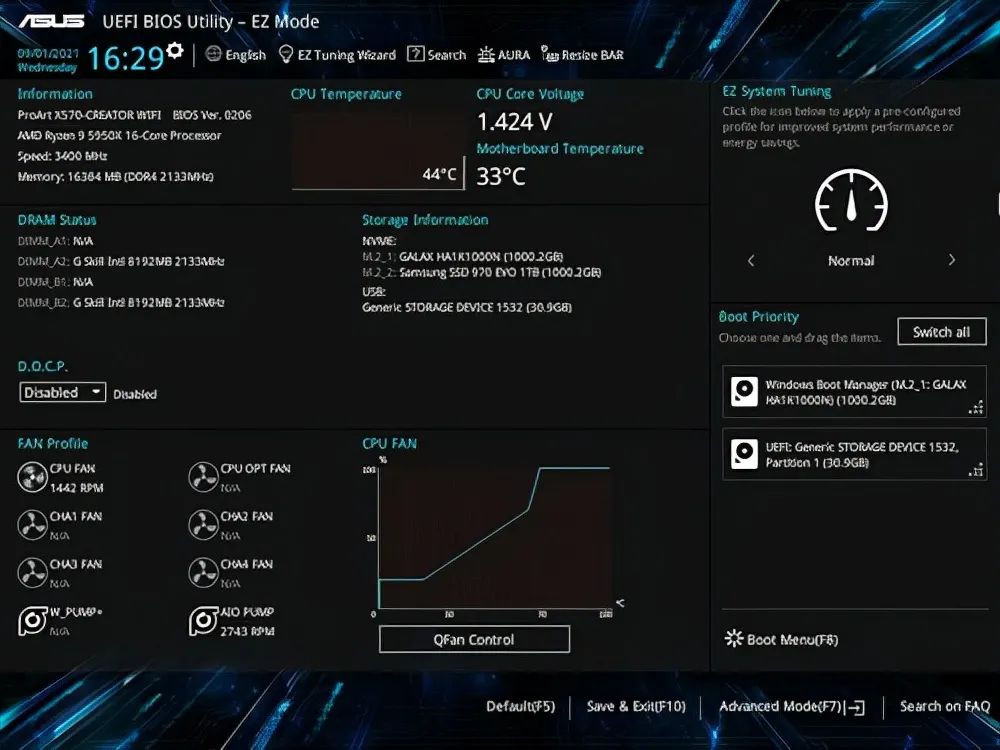

主板BIOS

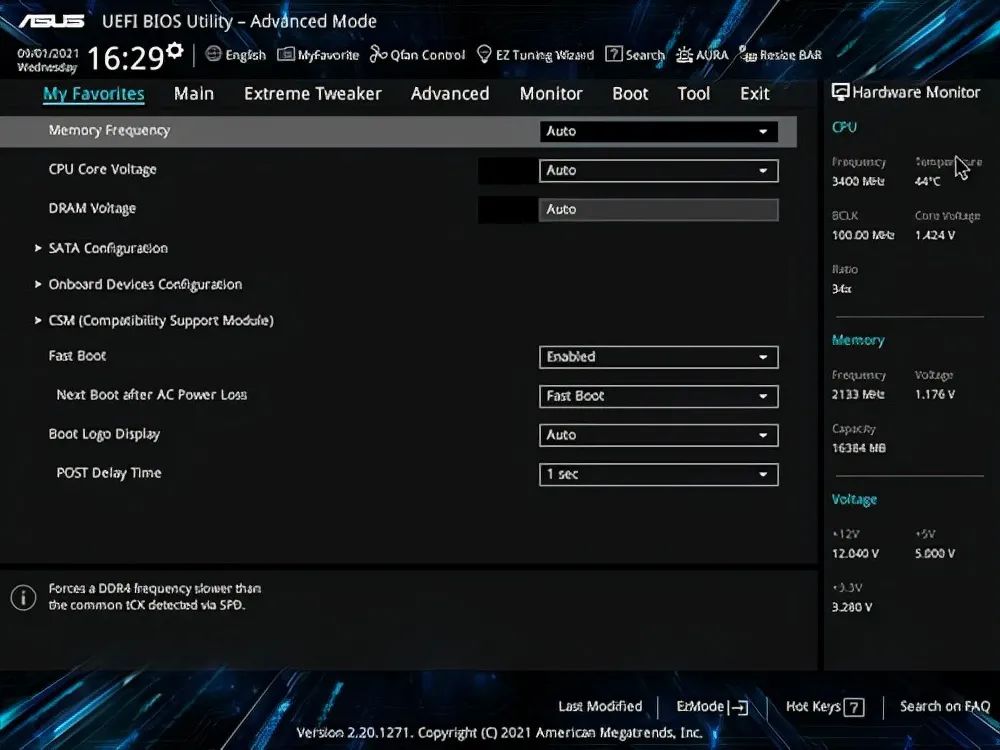

华硕的主板BIOS一向都以易用及功能强大以见称,其中不乏为不同核心设置不同频率等等实用又简单的功能。而这次,ProArt X570 CREATOR WIFI主板的BIOS也是一样继承了这些优良传统。BIOS界面从左至右为收藏夹、概要、Ai Tweaker、高级功能、平台监控、启动顺序和其他工具。

测试

由于ProArt X570 CREATOR WIFI是一块AM4的X570主板,因此这次笔者是找来了目前AMD在MSDT平台上最强劲的锐龙9 5950X来测试一下。

测试平台

超频测试

首先要说明的一点是,虽然ProArt X570 CREATOR WIFI是作为面向创作者的ProArt系列的一员,但是这块主板的供电规模其实是比较可以的,那么它的超频能力又可以去到哪里呢?

最终,笔者可以在1.216V之下,把手上的这个锐龙9 5950X超频至全核4.5GHz,并且可以稳定通过10分钟的AIDA 64 FPU烤机测试。这样的成绩对于一块不是为超频而设的主板来说已经是比较不错的成绩的,可以说是它的一个加分项。

总结

华硕的这一块ProArt X570 CREATOR WIFI可以说是真正地为创作者打开了AMD的大门。虽然说最新一代锐龙处理器在创作方面的应用是很不错,但是奈何Intel主板有雷电接口,单单是这一个特性就可以让不少人放弃X570主板了。不过在搭载了雷电4接口之后,ProArt X570 CREATOR WIFI对于创作者的吸引力可以说是大大提升不少,可以与日后推出的雷电4接口设备配合使用,也可以兼容拥有USB4接口的存储装置。

而除了雷电4接口之外,ProArt X570 CREATOR WIFI的其他方面也可以很好地满足创作者的要求,例如14+2相供电对于即便是最顶尖的锐龙9 5950X来说也没有问题,板载的10G万兆网卡也可以在PC以及NAS或者素材库中高速传输文件,3个M.2插槽也可以给予创作者足够大的SSD存储空间。

唯一可能比较美中不足的是ProArt X570 CREATOR WIFI并没有前置USB 3.2 Gen 2x2的接口,这对于那些拥有这类设备的用户来说可能会是一个遗憾。

总的来说,这块主板凭借着比较好的外设接口支持,例如雷电4以及万兆网卡,以及整体都不错的用料以及外观设计,对于有兴趣的创作者朋友来说,相信这块暂时未知价格的主板可以给予他们一个不错的创作体验。
