XPG自步入PC电源市场开始，其推出的电源产品可以说是颇让玩家感到惊喜，概括来说设计非常纯粹，没有太多花俏的东西，而性能则是一线水准，因此如果玩家对电源的要求比较纯粹，更注重电源的性能表现，那么XPG旗下的产品基本上都不会让你失望。最近他们的产品线再一次进行了更新，这次推出的新款电源定位在高端市场，面向的是发烧级游戏玩家，讲究的是高性能与低噪音并重，其首发的代表产品就是这款XPG魔核白金1000W电源。

XPG魔核白金1000W电源外观赏析

XPG魔核白金1000W电源定位在高端市场，其通过了80Plus铂金认证，主要是面向发烧级游戏玩家推出的产品，其不仅拥有强悍的电气性能，而且还配置有XPG与Nidec联合打造的VENTO 120 PRO PWM风扇，在高负载下仍然可以维持较低的风扇噪音，为游戏玩家提供优质的使用体验。

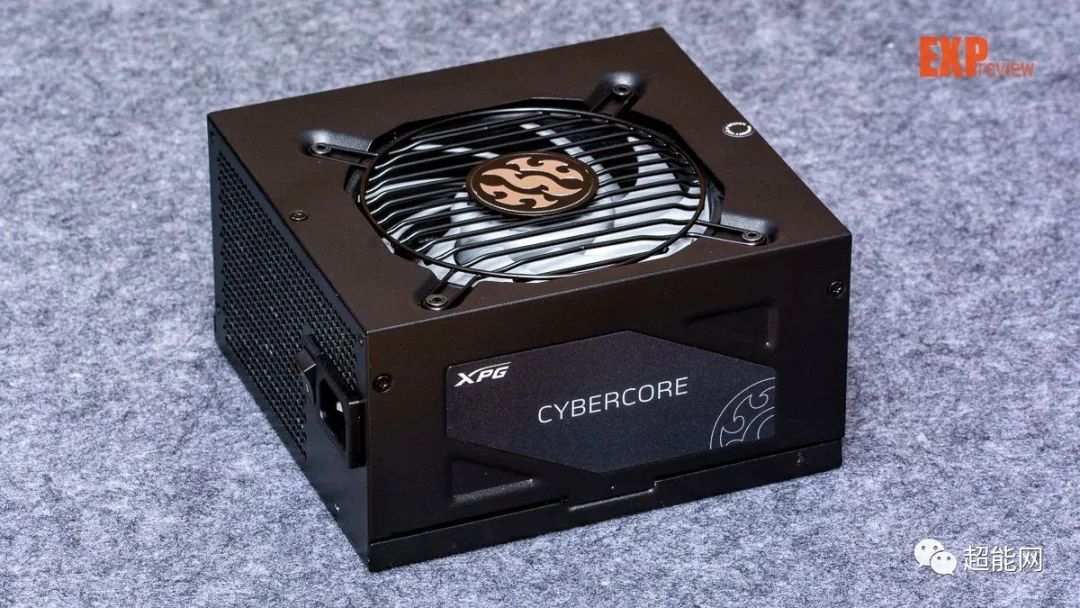

XPG魔核白金1000W电源在外观上走的是沉稳、简介的风格，没有什么花俏的设计，16cm的长度在同级别的产品中属于常规水平，对机箱的要求不算太高。非要挑剔的话就是12cm直径的散热风扇是偏向了侧边，稍微有点“逼死强迫症”的感觉，但是从内部局部方向来看，这其实是出于强化散热效能的作用，是一个合理的妥协。

XPG魔核白金1000W电源

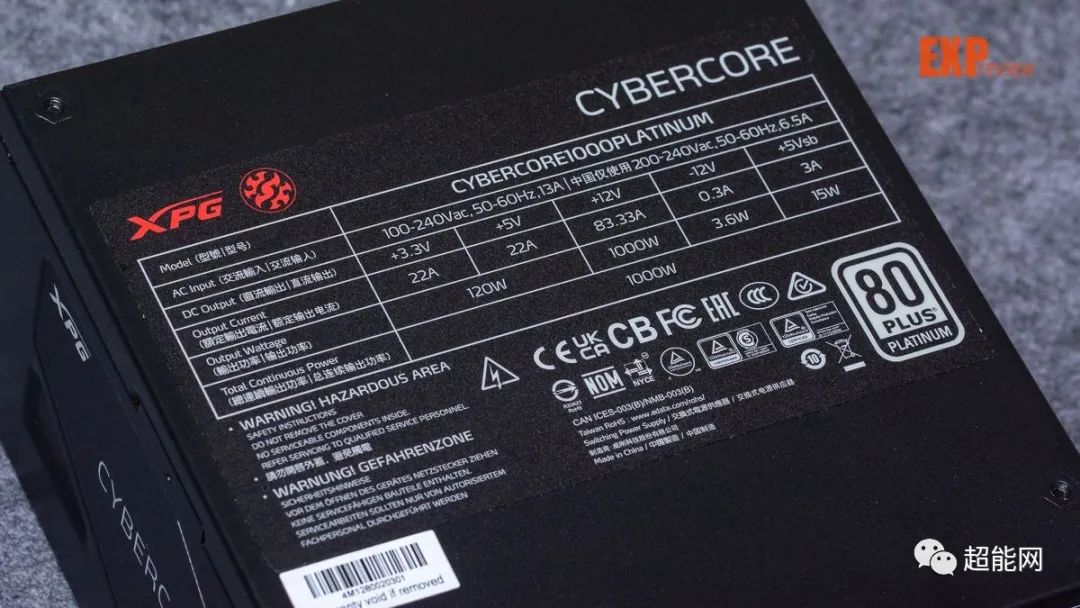

XPG魔核白金1000W电源通过了80Plus铂金认证，支持100V至240V交流输入，总输出功率为额定1000W，采用单路+12V输出设计，+12V输出电流为额定83.33A，相当于1000W额定功率；+5V与+3.3V则通过DC-DC电路从+12V转出，输出均为额定22A，联合输出功率为额定120W；+5V待机为额定3A电源，相当于15W输出功率。

XPG魔核白金1000W电源的其中一个特色，就是其散热风扇采用的是XPG与Nidec联手打造VENTO PRO 120 PWM，也可以说是在玩家群体中颇负盛名的温柔台风GT2150的同款风扇，这款风扇在我们的风扇横评《真正的角逐现在开始！2022年33款12cm风扇大型横评》中表现出色，同时具备有高性能和低噪音两大特性，采用这款风扇可以说是为XPG魔核白金1000W电源增色不少。

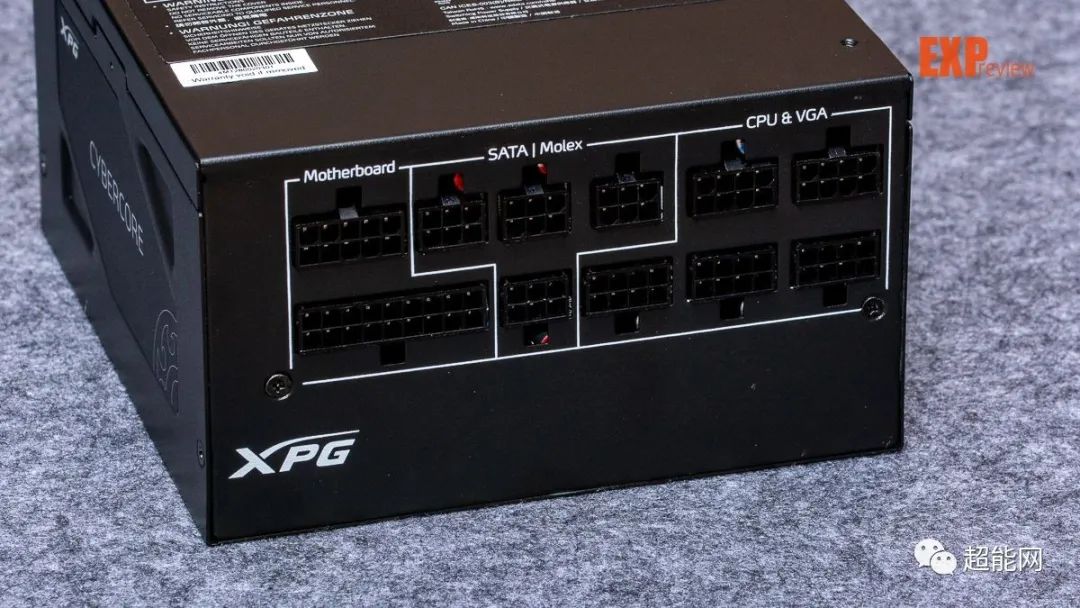

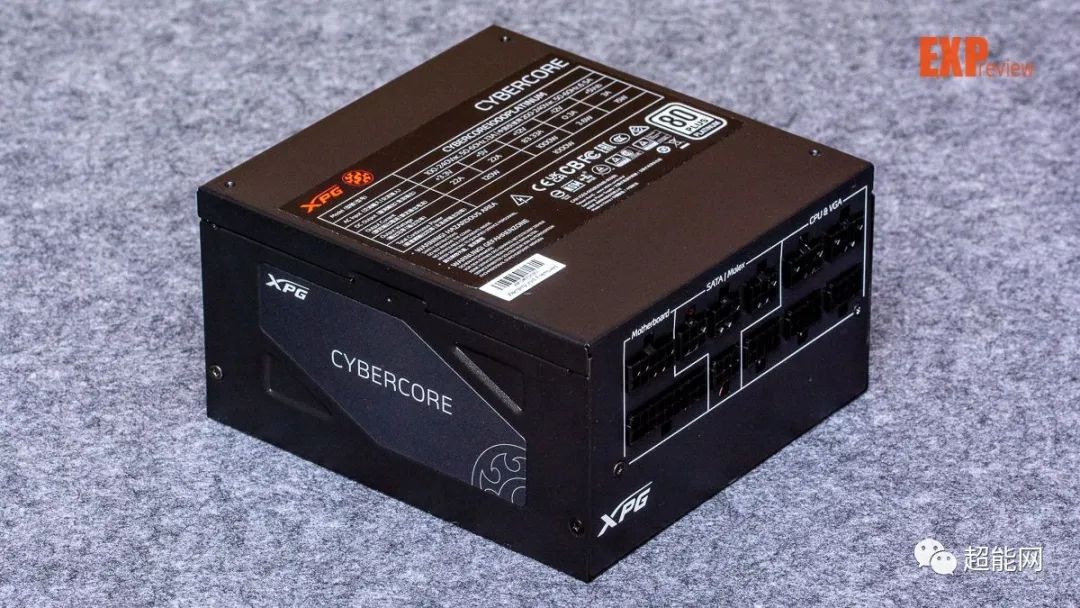

电源采用全模组线材设计，模组接口分为三组，第一组是18pin+10pin，用于扩展为24pin主供电接口，4个6pin接口用于扩展SATA供电以及D型4pin接口，5个8pin则用于扩展CPU供电接口与PCI-E供电接口，共计提供有1个24pin主供电、2个4+4pin CPU供电、6个6+2pin PCI-E供电、12个SATA供电以及4个D型4pin供电接口，暂未提供12+4pin的12VHPWR供电接口。

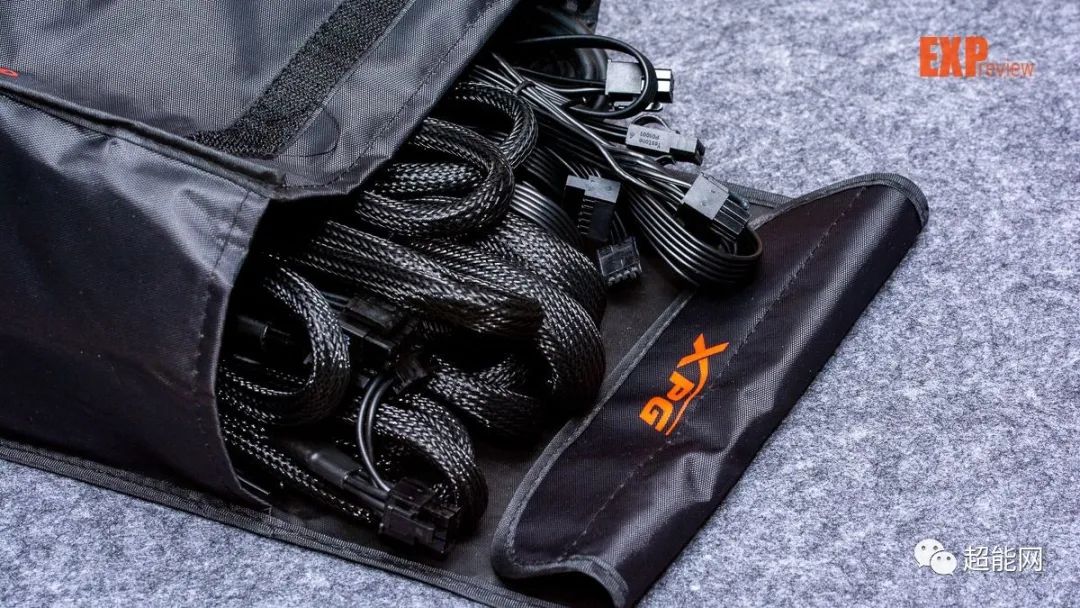

模组线材都放置在标配的收纳袋中

电源的模组线材分为两类，24pin主供电、4+4pin CPU供电、6+2pin PCI-E供电接口线材采用的是编织网包线设计，而SATA接口与D型4pin接口线材则为扁平化设计，线长方面是充分考虑到了大机箱的走线需求，主要线材的长度都在750mm以上，可以说是大大降低了走线布局的压力。

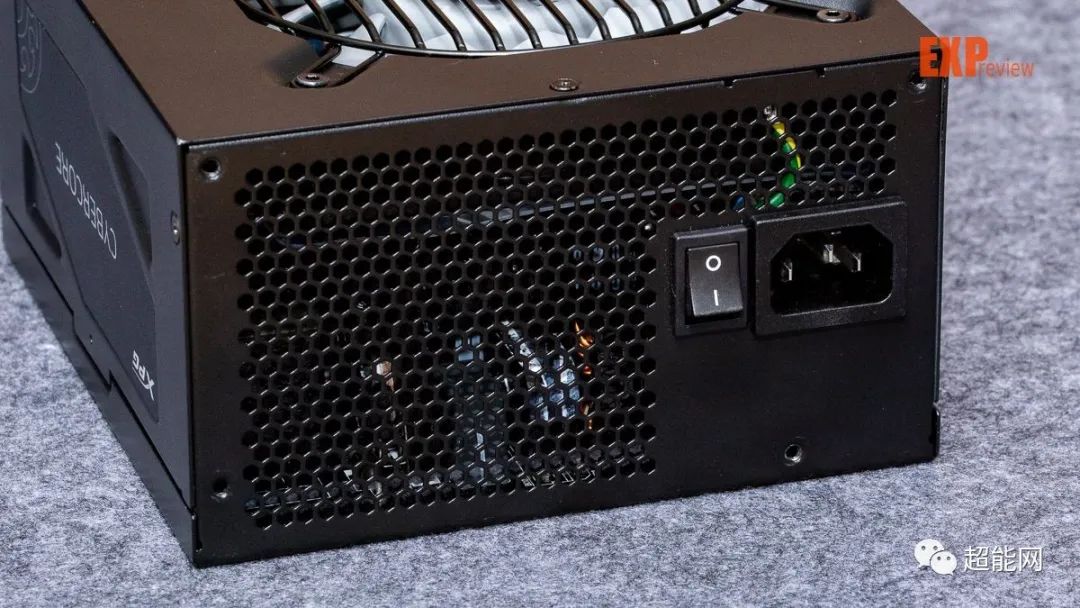

电源的AC输入接口带有独立开关

XPG魔核白金1000W电源拆解赏析

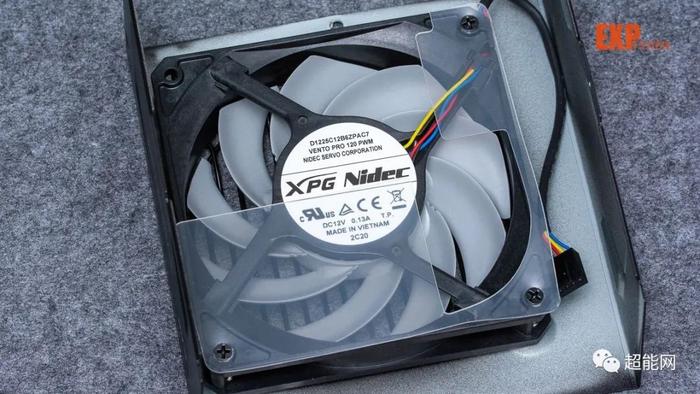

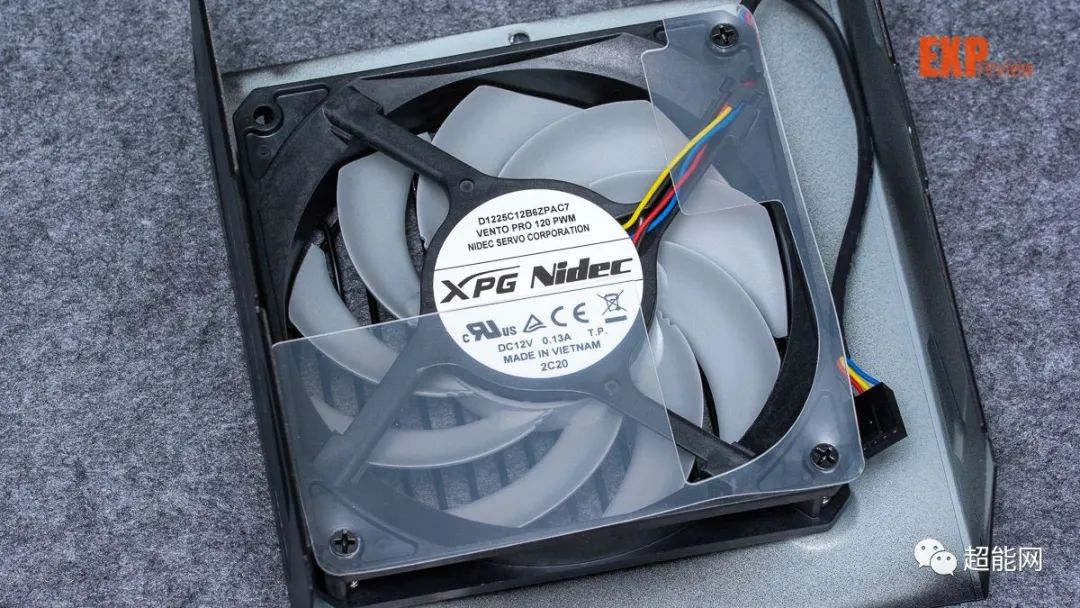

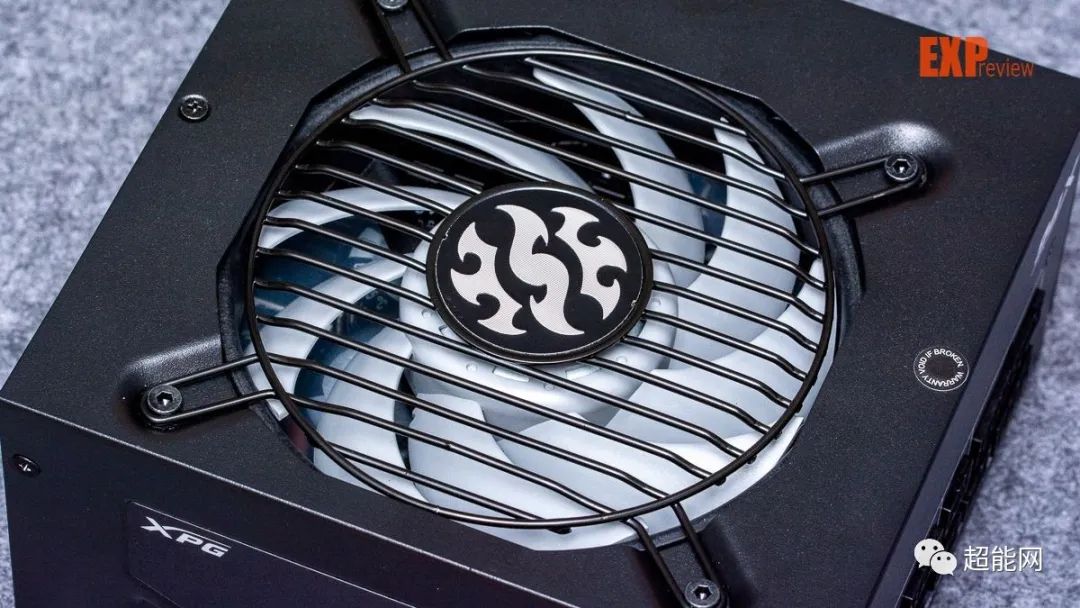

标配的VENTO 120 PRO PWM风扇具备高性能、低噪音的特色

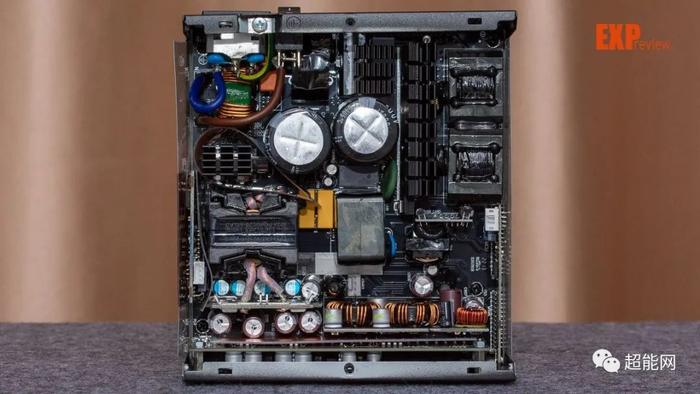

XPG魔核白金1000W电源采用的是主动式PFC +全桥LLC谐振 + 同步整流 + DC-DC结构，模组接口PCB为直插式设计，全日系电容，元件用料非常扎实，内部空间都得到了充分利用。

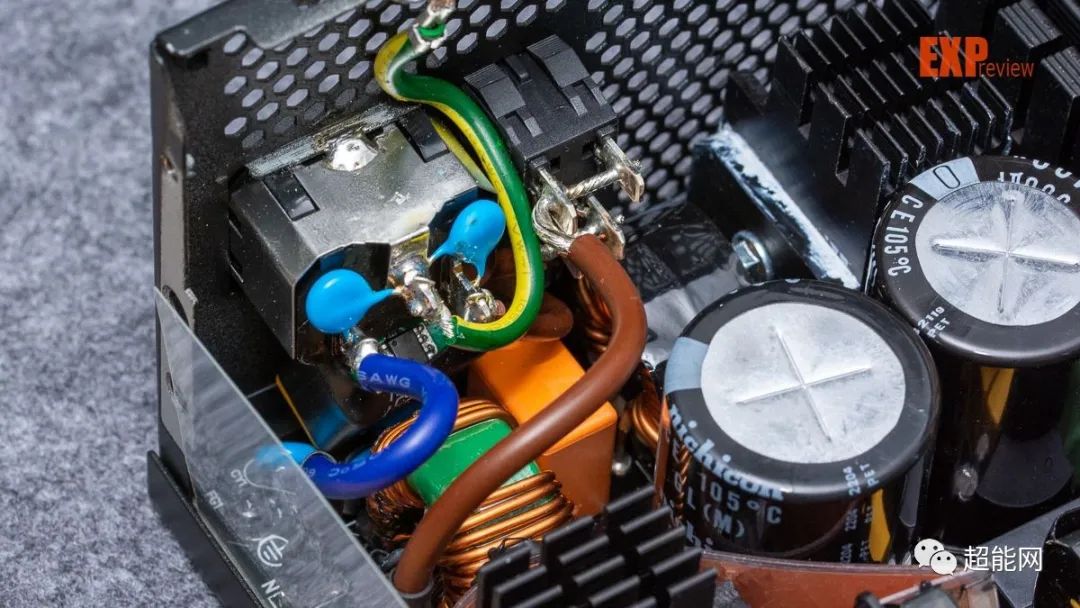

电源具备完整的EMI电路，除了AC输出底座上的1对Y电容和1个X电容外，主PCB上还布置有1个X电容、1对Y电容以及2个共模线圈，NTC位于主电容的旁边，具备独立继电器。

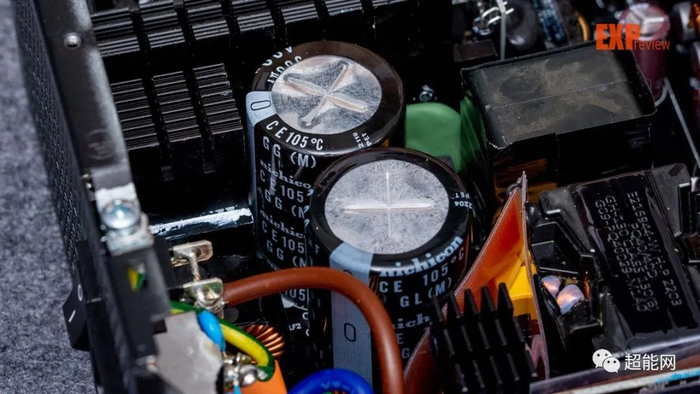

XPG魔核白金1000W电源在主电容的配置上可谓相当慷慨，采用的是尼吉康400V/680μF/105℃搭配尼吉康400V/560μF/105℃的双电容组合，等效总容量为1240μF，对于1000W额定功率的电源来说是非常充足了。

PFC开关管与PFC二极管各有两个，共用一块散热片

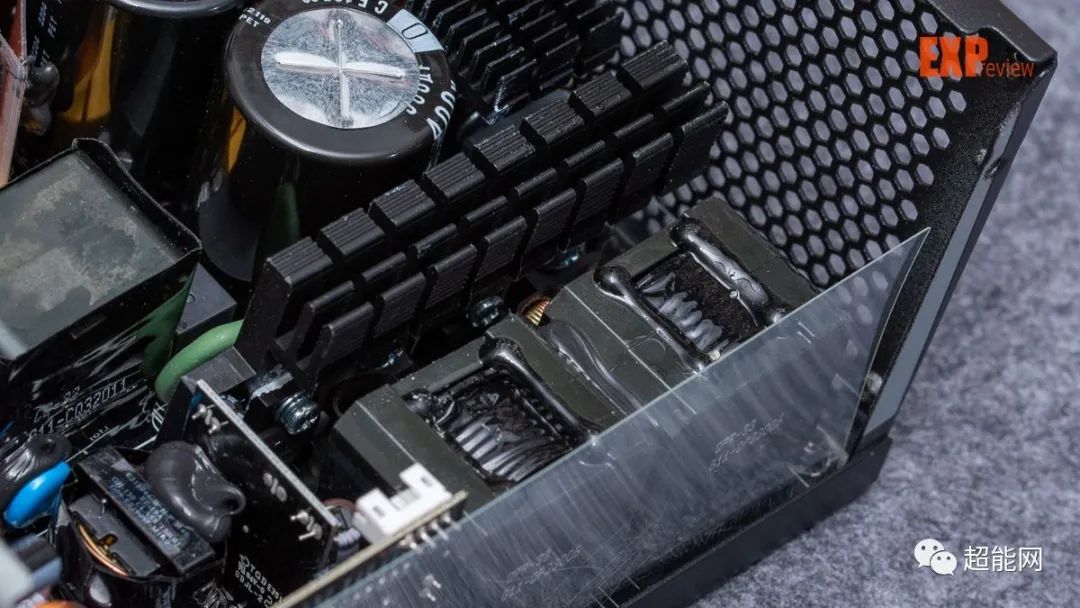

4个主开关管共用1个散热片，有单独的铜箔屏蔽层进行围蔽

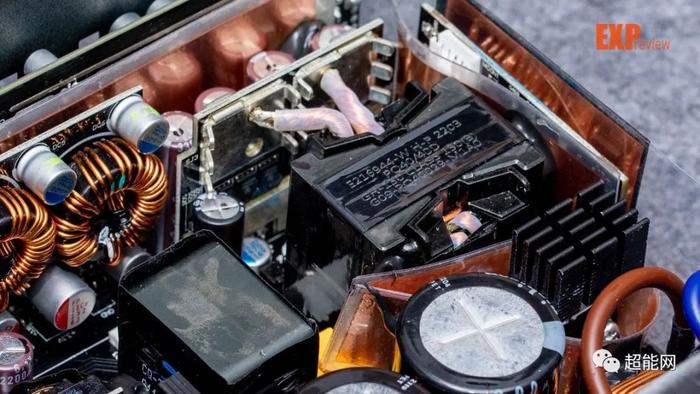

电源的主变压器直连+12V同步整流电路，后者采用的是独立PCB设计，整流管与续流管各有3个，型号均为BSC014N06NS，规格为60V/152A@100℃/1.45mΩ，规格算是相当高的。

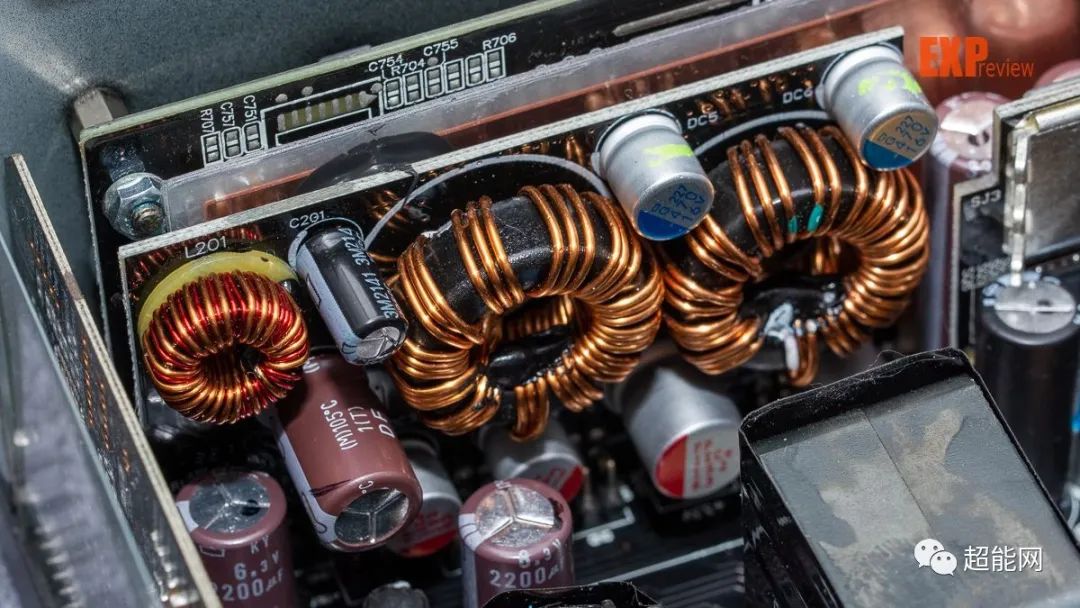

+5V与+3.3V采用DC-DC设计，具有独立PCB，舒勇固态电容作为输出滤波

XPG魔核白金1000W电源简单测试

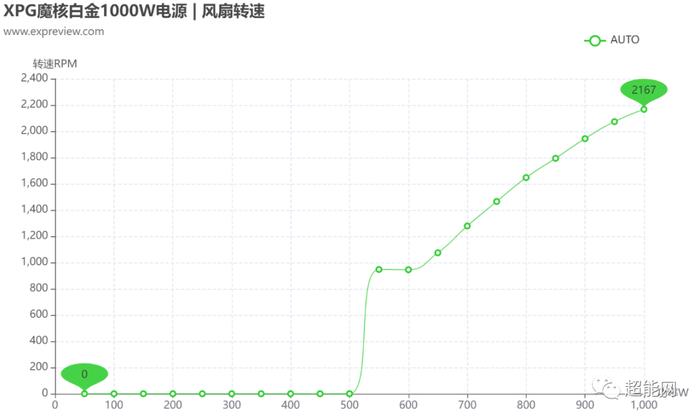

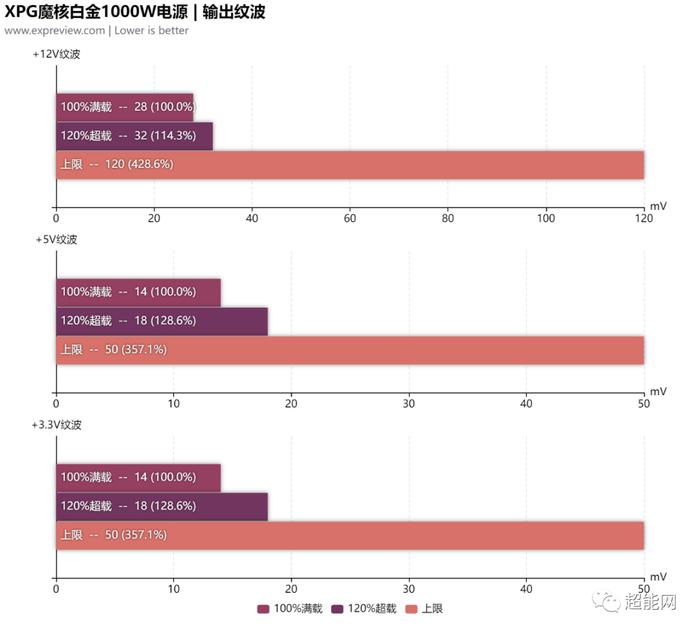

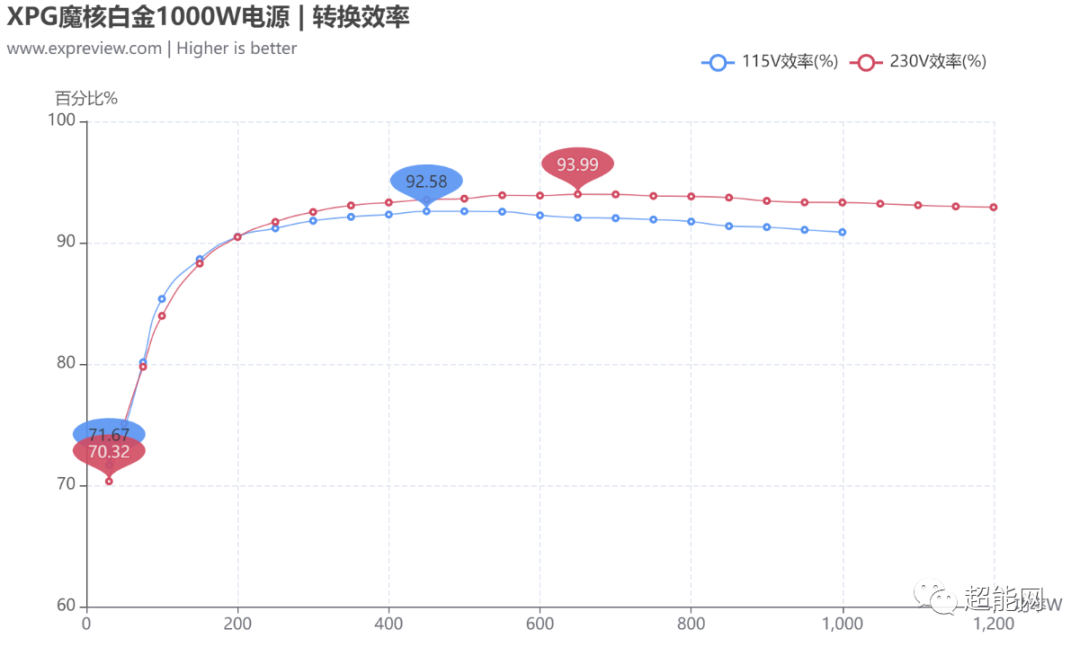

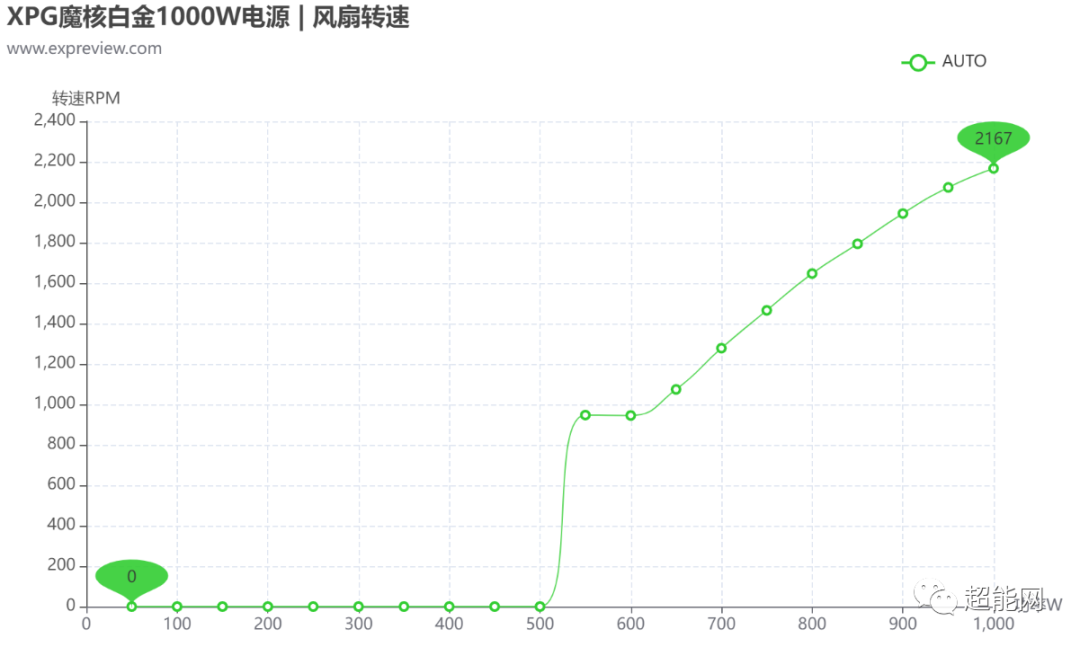

我们对XPG魔核白金1000W电源做了一些快速体验，从目前的测试结果来看，这款电源在性能上确实有不错的体验，在输出电压和输出纹波上有让人满意的表现，转换效率确实达到了80Plus铂金认证的标准，标配的XPG VENTO 120 PRO PWM风扇不仅本身就有高效能、低噪音的表现，而且还加入了智能启停功能的支持，在使用中可以进一步降低噪音，确实很适合游戏玩家选用。

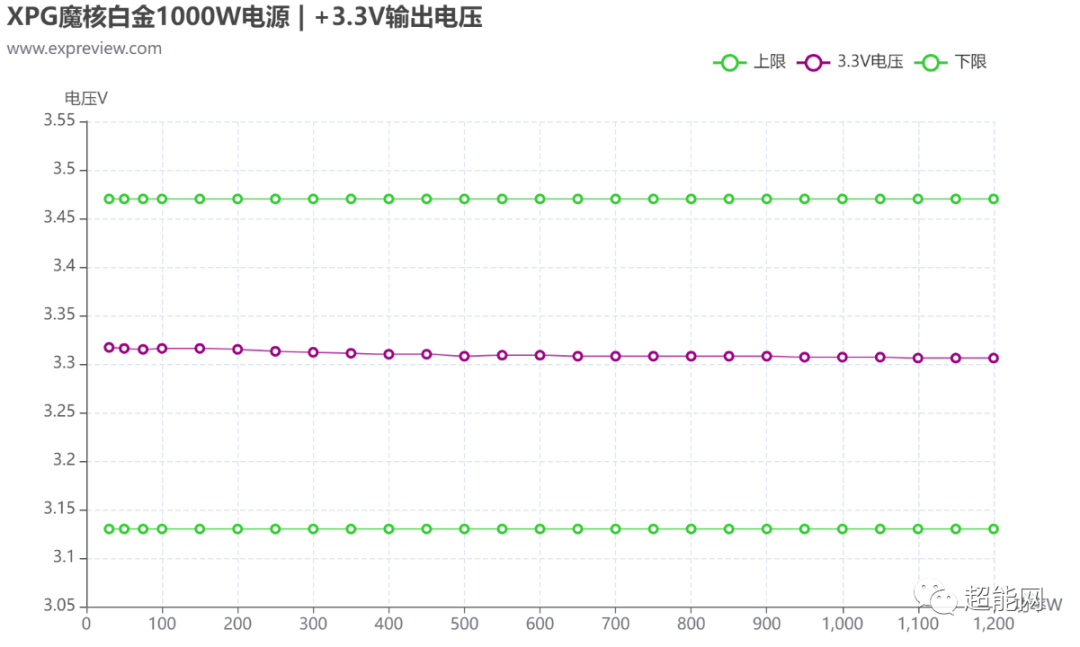

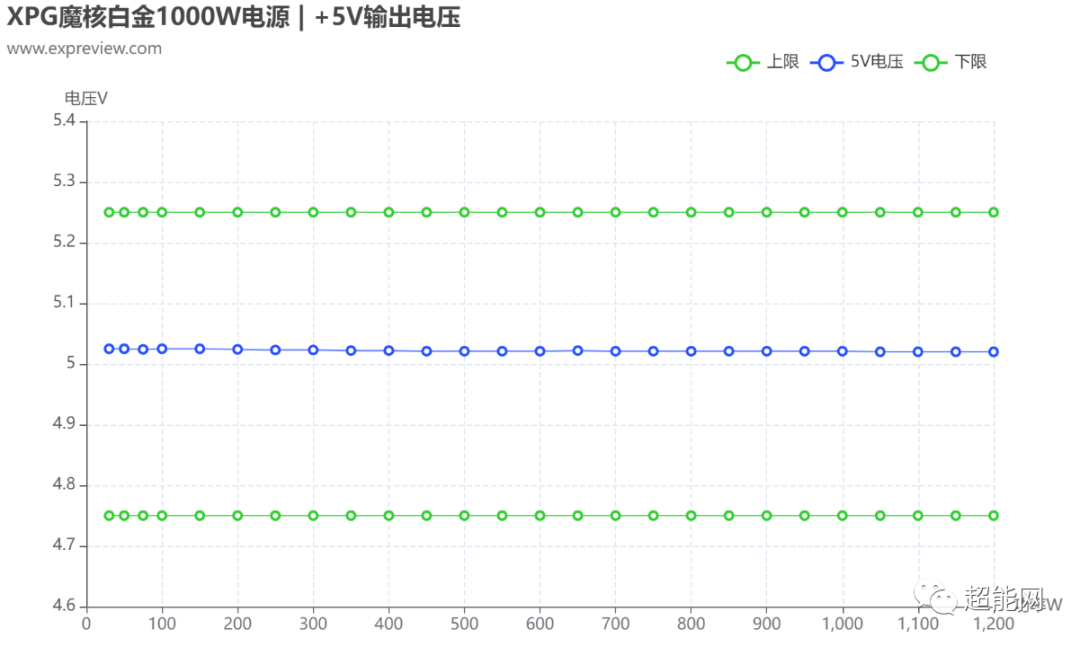

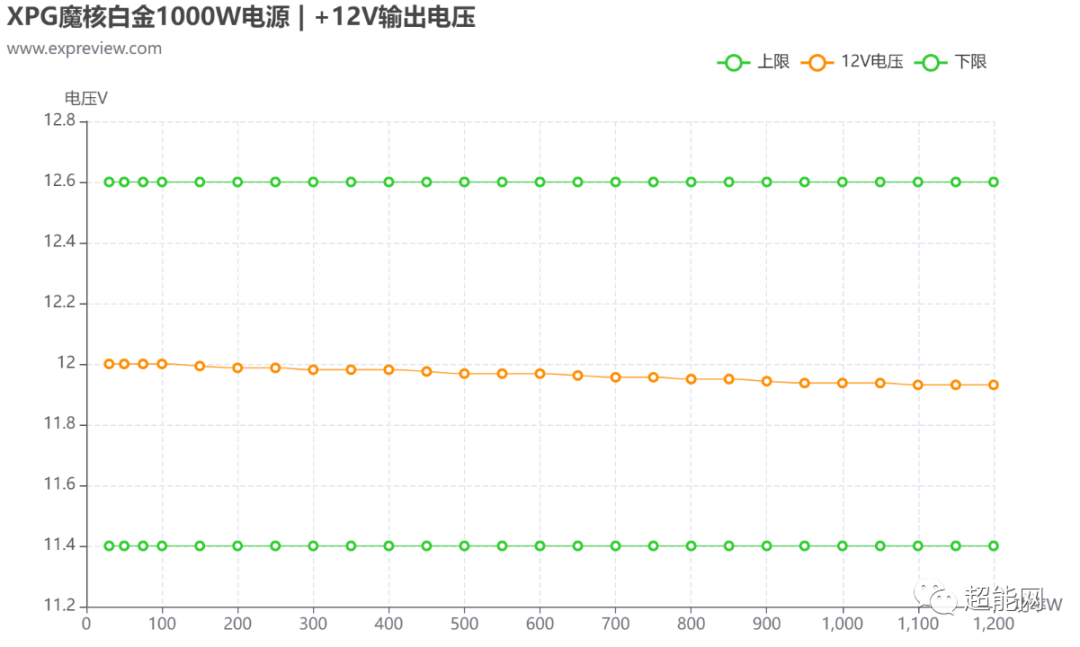

电压稳定性
