2025年04月11日 18:33 超能网

在评测内容开始之前我想先问一个问题,不知道大家对于七彩虹高端AMD主板的印象如何呢?我简单翻阅了一下他们过往的产品线,七彩虹上一代高端AMD主板要追溯到CVN X570 GAMING PRO V14,距今差不多有6年之久了。确实,自AMD进入AM5时代之后,七彩虹的600系主板布局更多专注于中低端市场,而随着近两年AMD处理器受欢迎的程度越来越高,七彩虹终于打算向AMD高端主板市场再次发起冲击,在2月份的时候提前透露了新款CVN X870 ARK FROZEN V14主板及其外观特点。

说到ARK 方舟系列,去年5月份我们就评测过其首款产品——CVN Z790D5 ARK FROZEN V20,那时我们就看出它的定位明显高于巡洋舰、战列舰和登陆舰,可以说是CVN的旗舰系列了,性能用料和iGame差距不大,且更倾向于经济实用。拿它作为七彩虹打响回归AMD高端系列的头炮,确实是一个明智之选。我们也在第一时间拿到了这款CVN X870 ARK FROZEN V14,看看时隔6年之后,七彩虹能否为我们带来些不一样的惊喜。

基本介绍

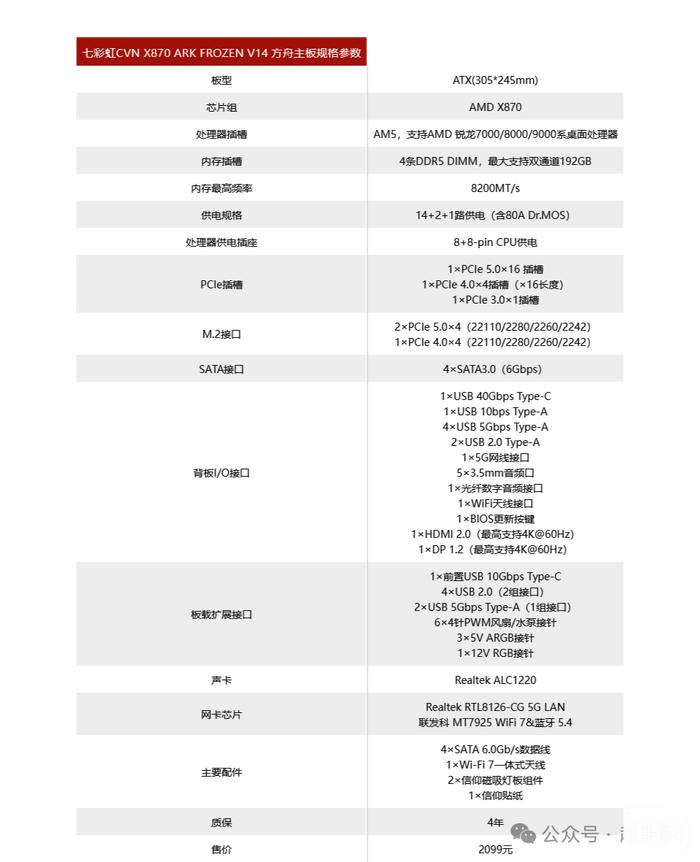

参数规格

外观与配件

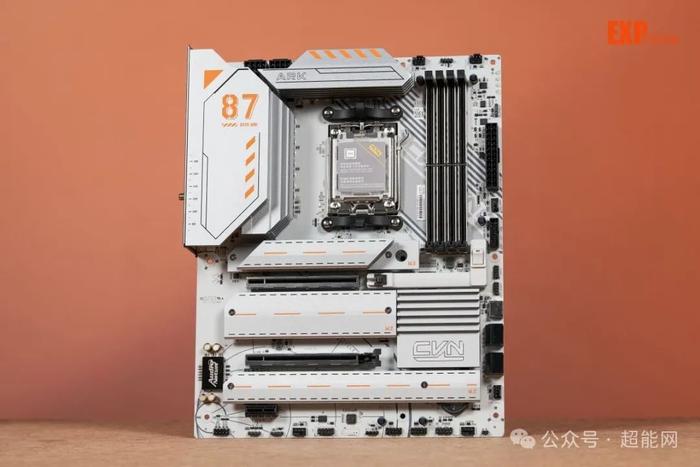

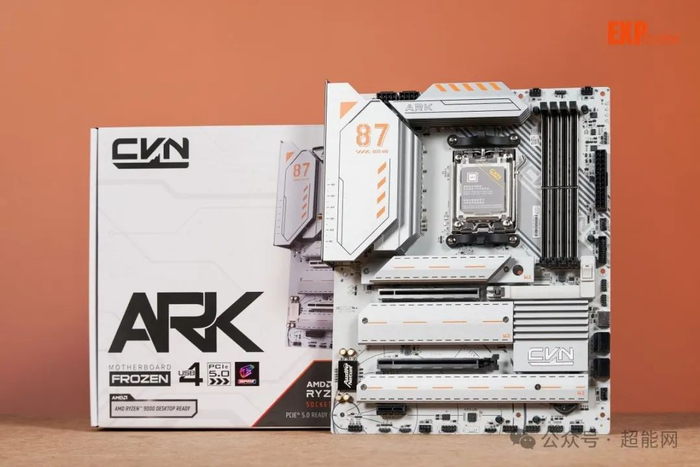

七彩虹CVN X870 ARK FROZEN V14整体延续了此前的设计风格,银灰为主,橙黑为辅,刚好橙色又是AMD现今的标志性颜色之一,搭配起来会有种特别的和谐感。从主板的外包装标签上我们能够看到,它均具备USB 4、PCIe 5.0这两个X870主板的标准特性,并且出厂默认支持AMD最新一代的锐龙9000系处理器,兼容自家的iGame Center控制软件。

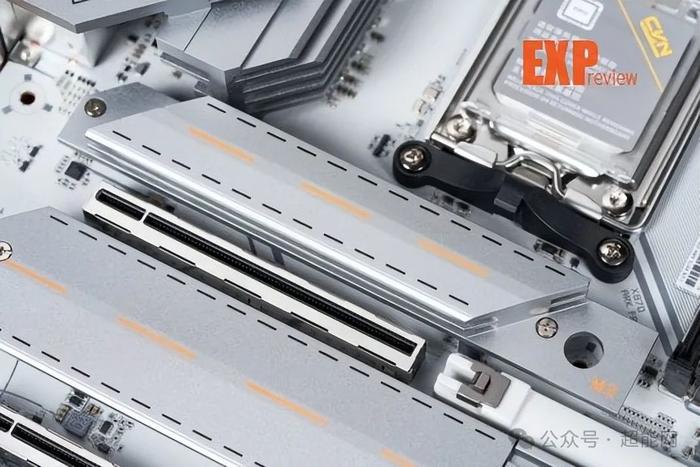

磅礴大气的灰白色涂装、大块厚实的金属装甲依然是ARK 方舟系列不可或缺的重要元素,既体现出其作为CVN系列战舰之首的崇高地位,又不失实用性,层叠的沟槽给到了很足的散热安心感。值得注意的是,这次七彩虹CVN X870 ARK FROZEN V14首次引入了显卡按键快拆结构,算是跟上了主流步伐。翘板式的按键造型和家里墙上的插座开关很相似,按压手感也像,有种特别的亲切感。

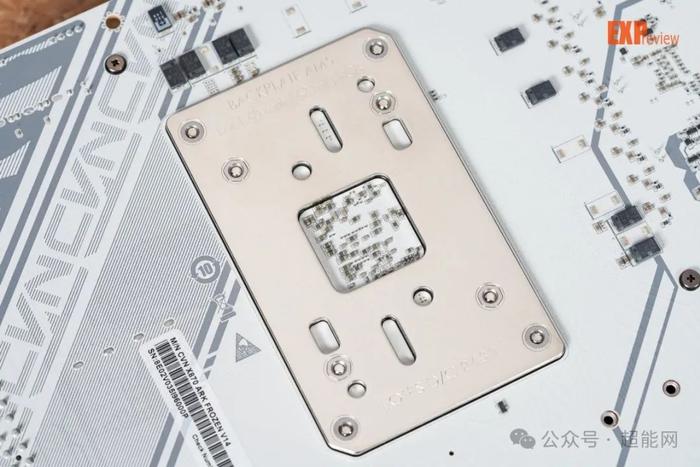

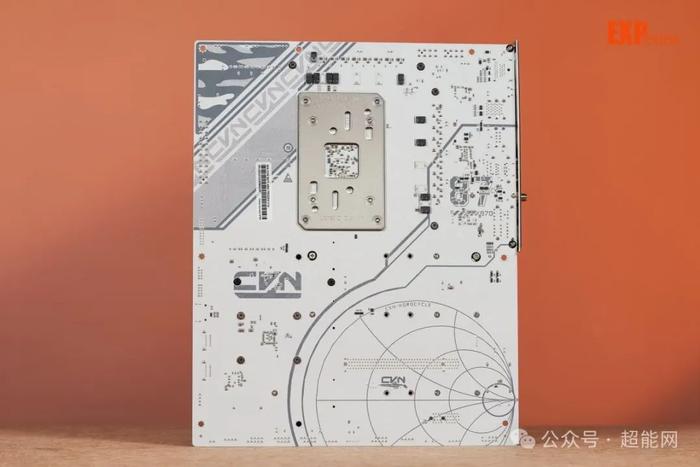

背部的图案布局与正面接近,翻过来看很自然地就能感受到这种镜面对称的美感。

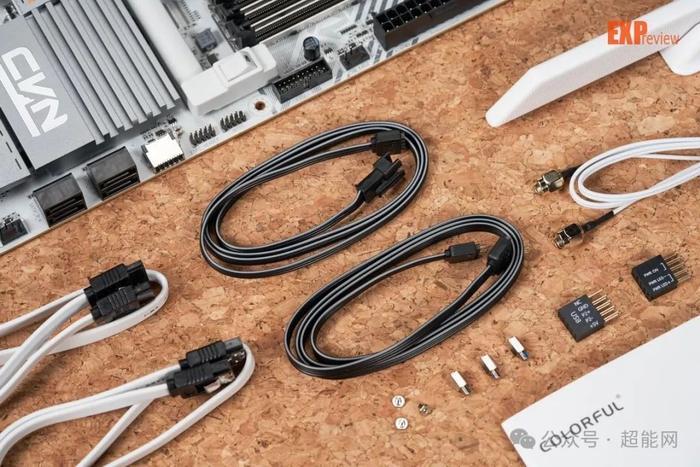

配件方面,七彩虹CVN X870 ARK FROZEN V14附送了两条白色的SATA线、一条12V RGB延长线、一条5V ARGB转接线、一条白色的一体式WiFi天线(带磁吸底座)、三组M.2螺丝以及USB 2.0、机箱前置面板的跳线集线头。

扩展性能

内存插槽

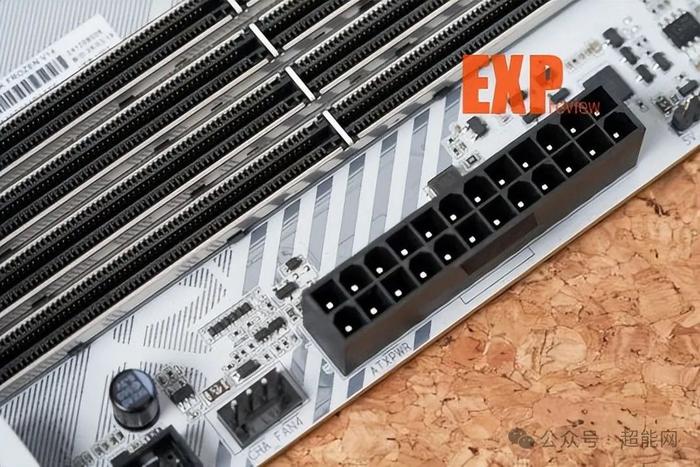

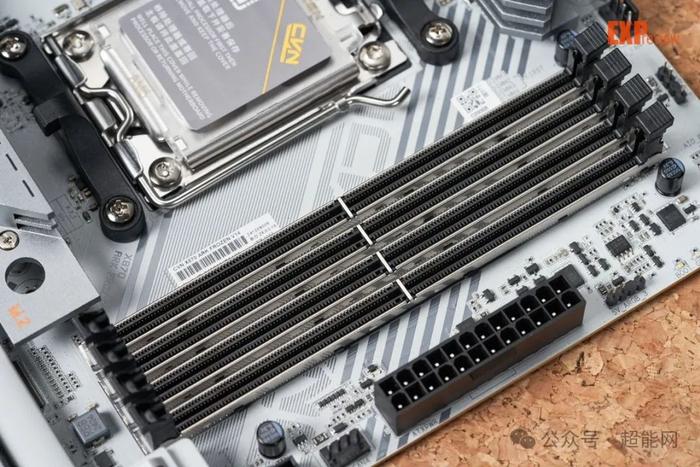

主板四条内存插槽采用单边扣设计,均进行了金属加固处理,单槽最大支持48GB容量,插满可达192GB,官方标称最高速率为8000MT/s,基本上是四槽ATX主板的主流水平。主板采用的8层PCB设计对此也有不小的帮助。

PCIe与M.2插槽

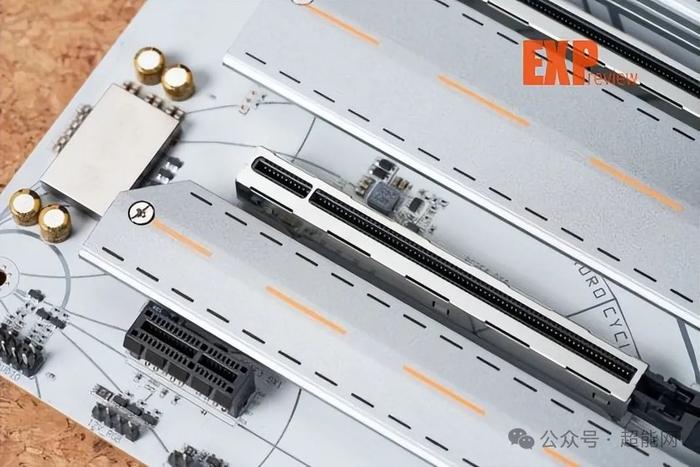

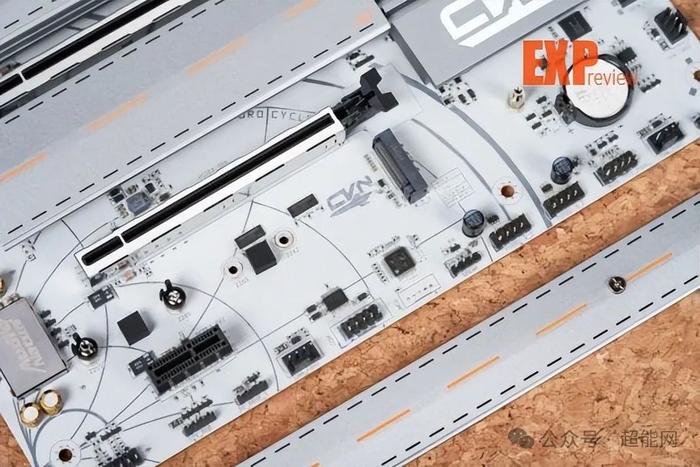

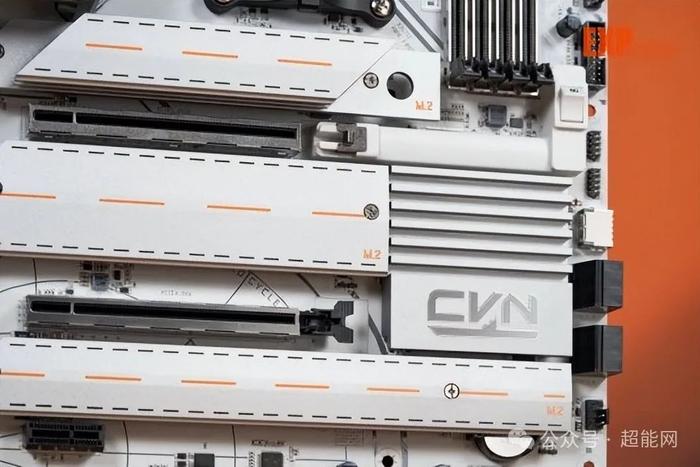

和大部分的ATX主板一样,七彩虹CVN X870 ARK FROZEN V14也是采用了显卡插槽下沉至第二槽位的设计,减少显卡热量对第一条M.2插槽的影响。另外一条全长的PCIe插槽实际为PCIe 4.0×4,且与最下方的M.2插槽共用通道(即实际使用时要二选一)。两条X16插槽都做了金属加固处理。最下方的PCIe 3.0×1插槽的出现应该是为了进一步利用主板的空间。

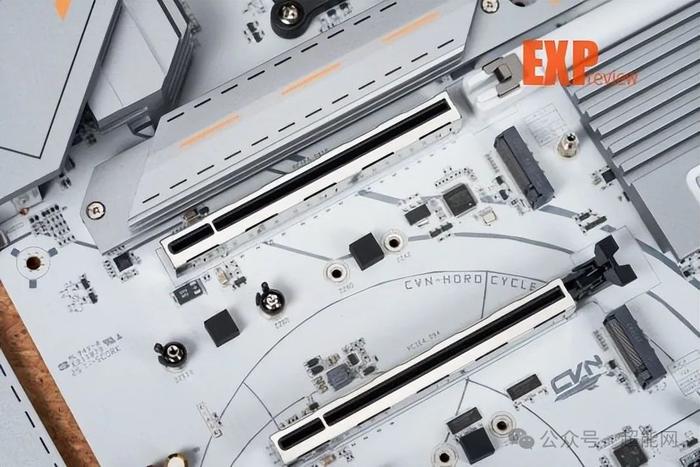

主板的M.2插槽配置为两个PCIe 5.0×4+一个PCIe 4.0×4的组合,均最大支持22110规格,默认提供易于拆装的旋扣螺柱。最上方的M.2散热装甲不仅有特别做加厚处理,剩下两个面积也都不小,放在其他主板上很可能就不能独享这么一大块了。因此,这个M.2 SSD散热配置真的令人非常放心。

板载I/O

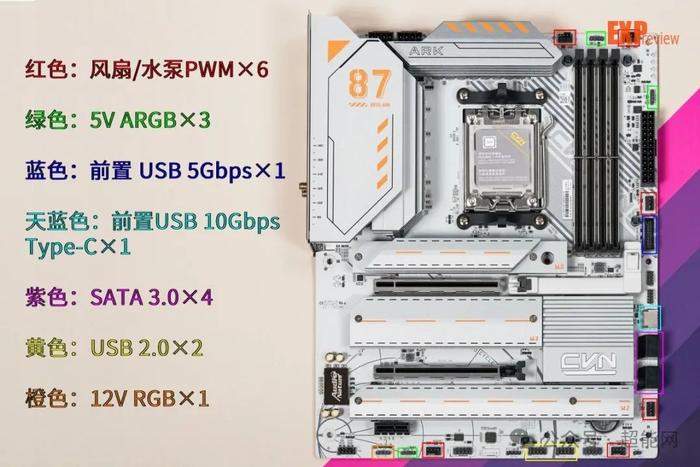

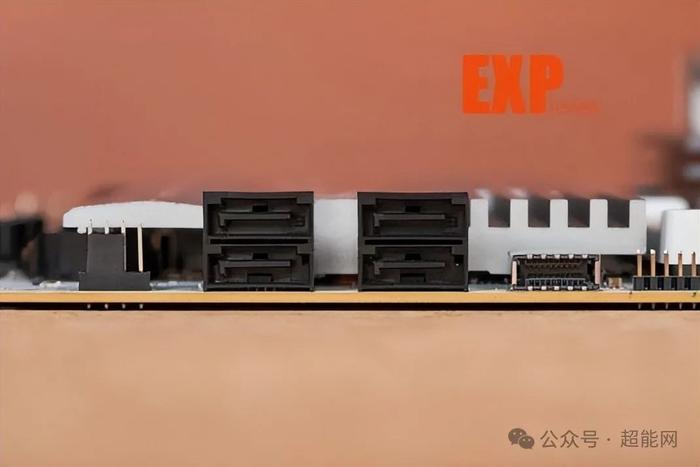

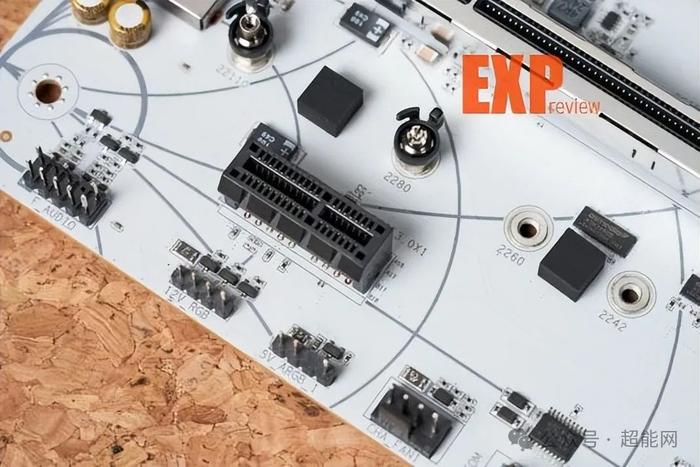

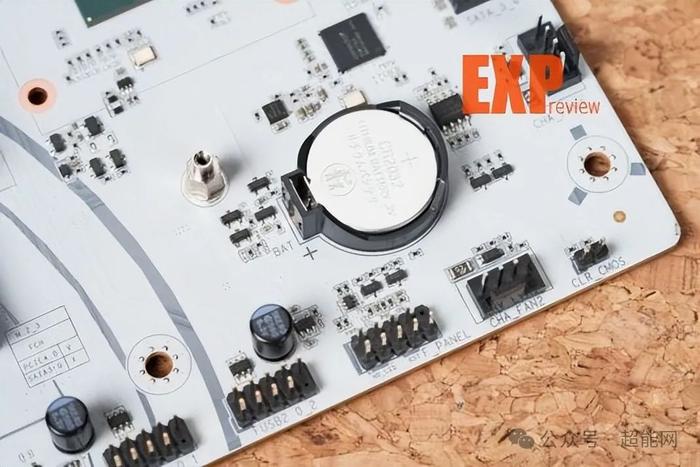

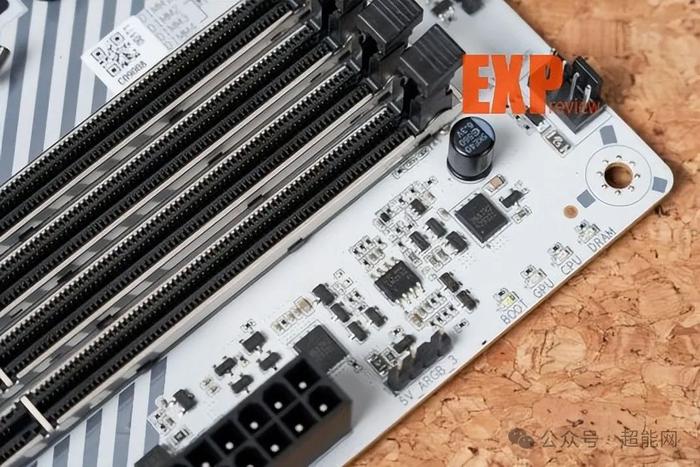

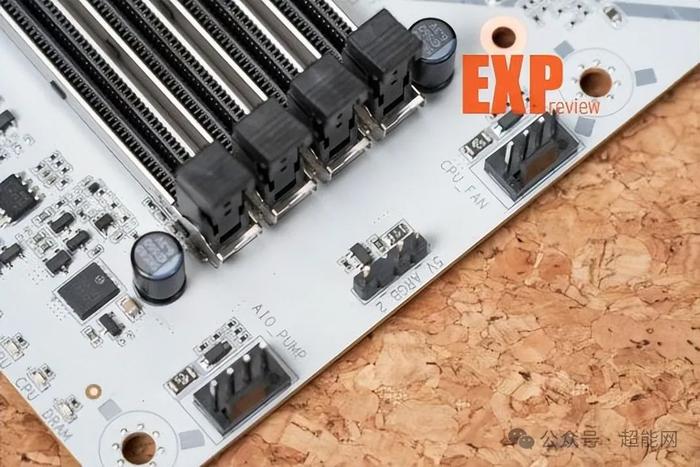

七彩虹CVN X870 ARK FROZEN V14的板载I/O配置就比较标准了,该有的一个不少,数量也非常够用。其中多达三个的5V ARGB接针依然是最令玩灯党舒服的一点。前置USB 10Gbps Type-C扩展接口和SATA 3.0一样做成了90度弯折头,便于用户走线。四盏自检灯放置在了主板了右上方。

背部I/O

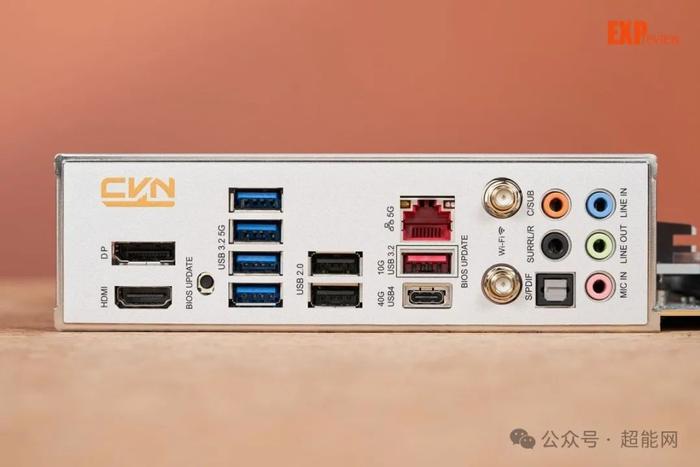

再看到背部I/O这边。七彩虹CVN X870 ARK FROZEN V14给到了一个USB 40Gbps Type-C、一个USB 10Gbps Type-A、四个USB 5Gbps Type-A以及两个USB 2.0。更新BIOS的专属接口放在了USB 10Gbps Type-A好评,可以减少用户更新BIOS的等待时间。尽管USB4支持视频输出,常规的DP和HDMI接口依然没有缺席。网络配置升级至即将成为主流的5G有线+WiFi7无线。音频接口则为五模拟(3.5mm)+一数字(SPDIF)。

主板拆解

供电模块

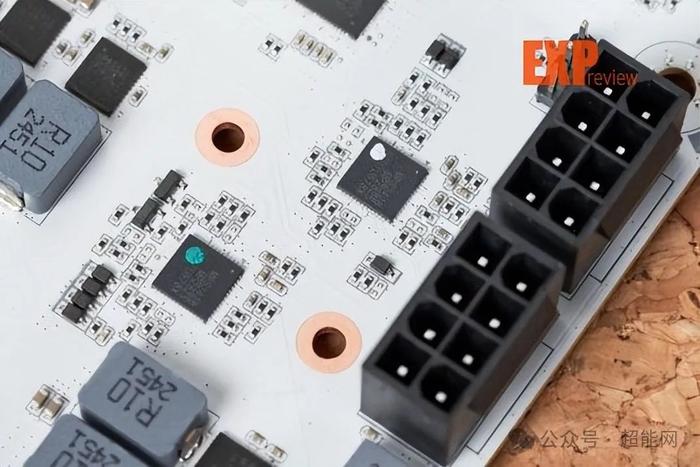

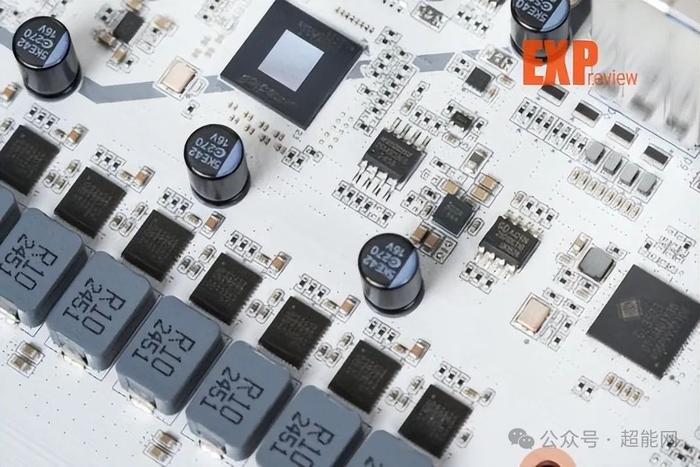

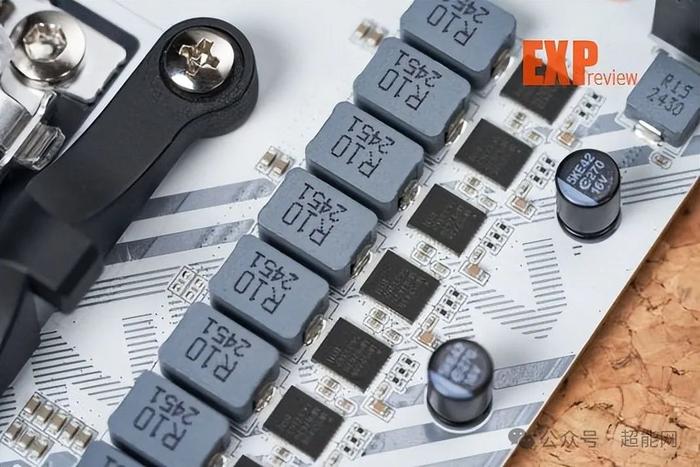

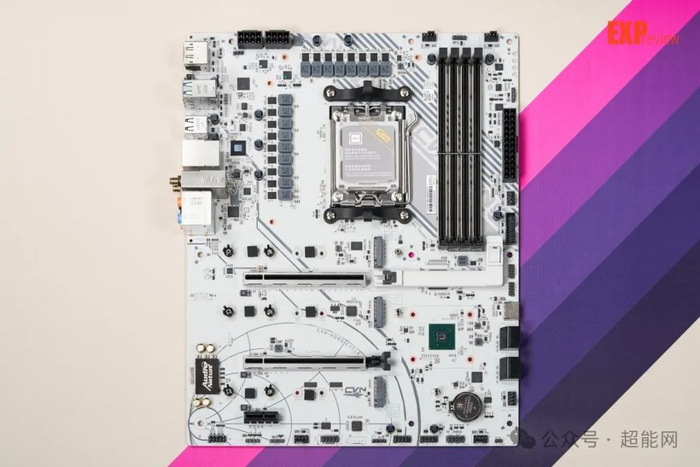

前面我们就简单介绍过,七彩虹CVN X870 ARK FROZEN V14采用了14+2+1路供电,对于功耗本就不算特别高的锐龙处理器来说已经是绰绰有余的水平了。然而当我们拆开散热装甲后,发现每一路都十分慷慨地用上了80A的Dr.MOS芯片,为MPS的MP87670,并且由两颗同样是MPS的MP2825 PWM芯片进行控制。虽然我们目前未能在MPS官网上查询到MP2825的相关信息,但考虑到拥有9+2+1路供电的CVN B850I GAMING FROZEN V14是用的一颗同款芯片,因此不排除七彩虹CVN X870 ARK FROZEN V14的CPU供电部分有概率是14路直出。

细心的朋友可能已经察觉到了,为什么供电模块这里看不到有多少颗电容。因为七彩虹将另外几颗身材纤薄的片式聚合物电容放置在了PCB的背面。

网卡声卡

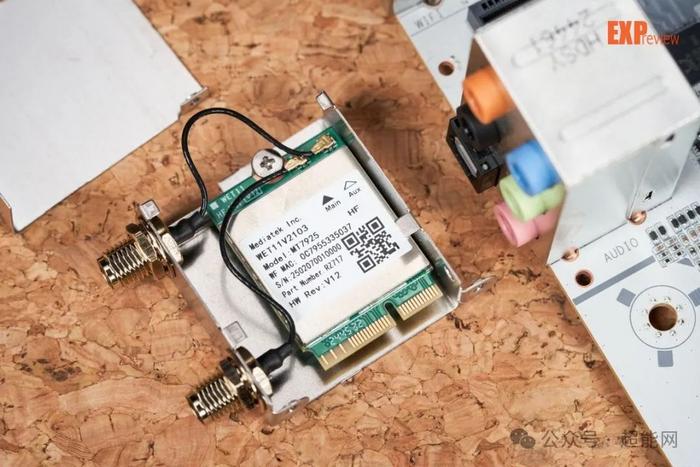

无线网卡芯片是联发科的MT7925,又名RZ717,多见于AMD的主板上,支持WiFi7和蓝牙5.4,最大速率可达2880Mbps。

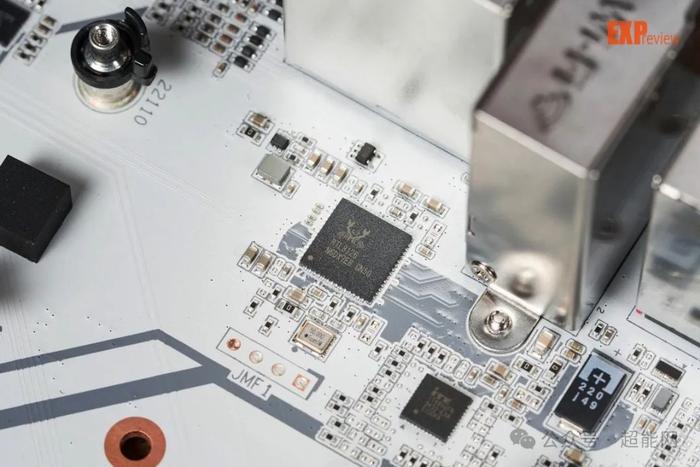

有线网卡芯片是瑞昱的RTL8126,在很多Intel和AMD 800系主板上都能看见它的身影。

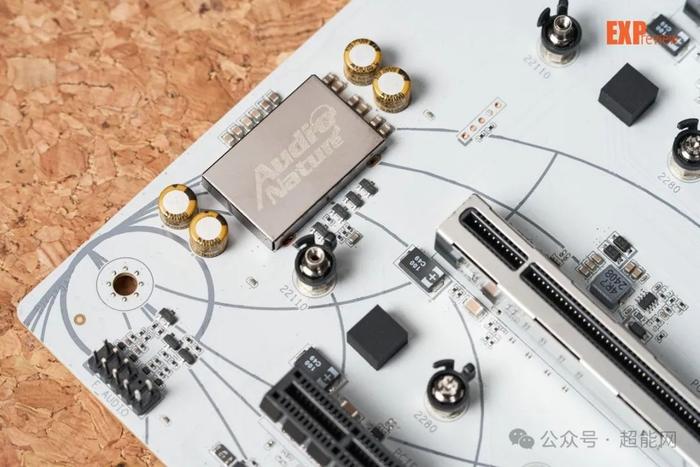

声卡芯片藏在了屏蔽罩下面,官方参数显示是瑞昱的ALC1220,周围配有四颗滤波电容。

上机实测

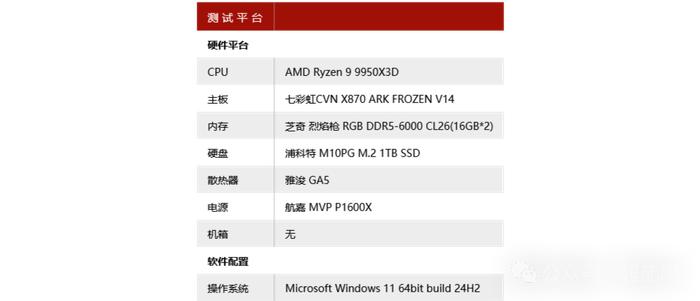

为了更好地看出七彩虹 CVN X870 ARK FROZEN V14的性能上限,测试CPU自然是选择前不久AMD才推出的新旗舰锐龙9 9950X3D啦。内存这次则找来了芝奇 焰光戟 烈焰枪 RGB DDR5-6000 CL26 (16GB x2)套条,特挑海力士A-die颗粒,开启EXPO即可实现超低时序的甜点频率,同时超频潜力不俗,可以进一步试探主板的性能上限。其余配件参考下图。

BIOS体验

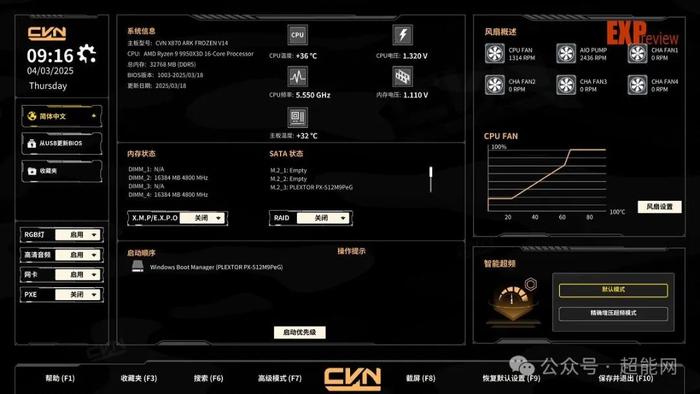

测试时BIOS版本为1003,采用的是七彩虹全新的图形化UI界面,橙黑配色非常符合CVN系列的风格。简易模式主页向我们展示了平台的基本信息,以及提供了玩家平常用得比较多的功能选项。更新BIOS、EXPO开关都放在了非常显眼的位置,而智能超频部分可选精准增压超频模式。

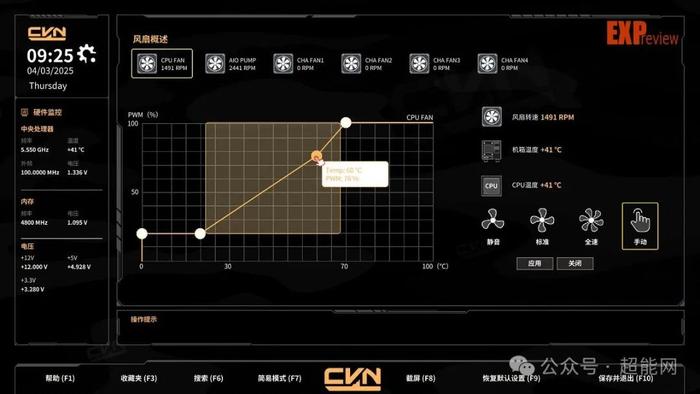

风扇转速曲线支持四点手动调节,点击应用即可起效,无需特地保存BIOS设置。曲线图里的高亮区块是限定用户手动调整的曲线必须包含在内,避免手动方案过于激进导致处理器温度过高。

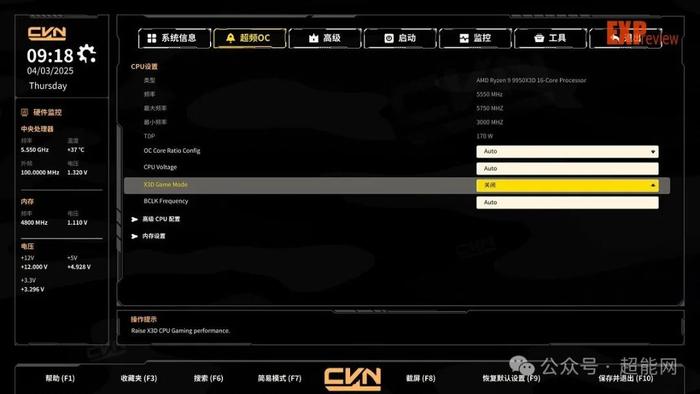

高级模式我们直接来看重点部分。一进入超频OC菜单我们就能看到X3D游戏模式。虽说其实就是关闭超线程技术,且双CCD的锐龙9 X3D处理器会关闭不带3D缓存的CCD,但对于绝大部分游戏提帧来说都有不同程度的帮助,线程压力减小后,PBO超频也能更加激进一些。

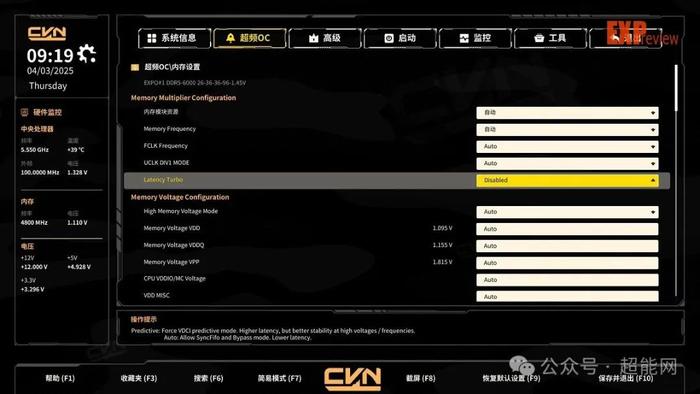

近年来不少厂商都针对内存高带宽低延迟推出了专门优化选项,七彩虹在AMD 800系主板上也跟上了步伐,给到了延迟增压(Latency Turbo)功能,稍后我们再来看看它的实际效果。

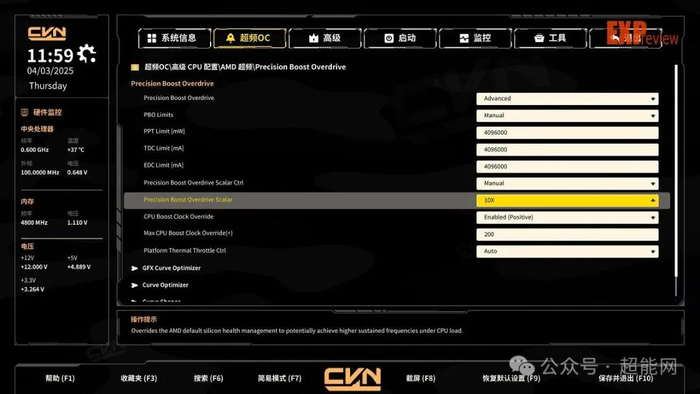

PBO菜单的功能很全,不仅支持PBO2的全核心/每CCD的负压调整,还提供了最新的电压曲线重塑器(Curve Shaper),实现准确高效的超频设置。

CPU供电性能测试

CPU供电性能测试里面我们会对比BIOS默认模式、开启精准增压超频模式以及手动PBO拉满三种情况,前两者主要是模拟用户日常使用习惯,后者则是尽可能将处理器的性能拉到极致,看看主板应对较高功耗时的供电模块的发热表现。

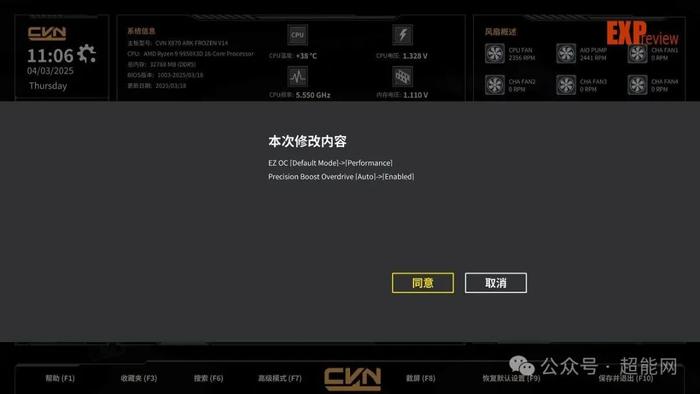

开启精准增压超频模式其实就是单纯的开启PBO,而手动PBO拉满则是在PBO设置页面放开所有功耗/电流限制,并且将超频的正向作用选项全部设置至最大值。测试室温为22.5℃。

精准增压超频模式对CPU的多核性能提升较为明显,两个CCD的频率都能跑到5075MHz,与默认相比有着3%的差距,但换来的自然是更高的功耗与发热,对于360水冷来说已经稍显吃力了。手动PBO拉满后与精准增压超频模式相差不大,如果需要进一步提升性能还是需要调节负压。

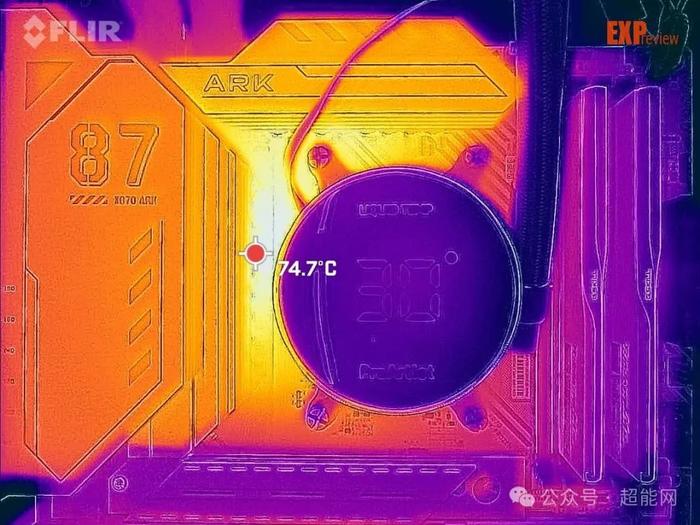

在手动PBO拉满且无风扇直吹情况下,我们用红外摄像头拍到主板供电模块表面最高温度为74.7℃,余量充足。顶部的散热装甲由于体积较小,温度相对左侧的要高上一些。

内存测试

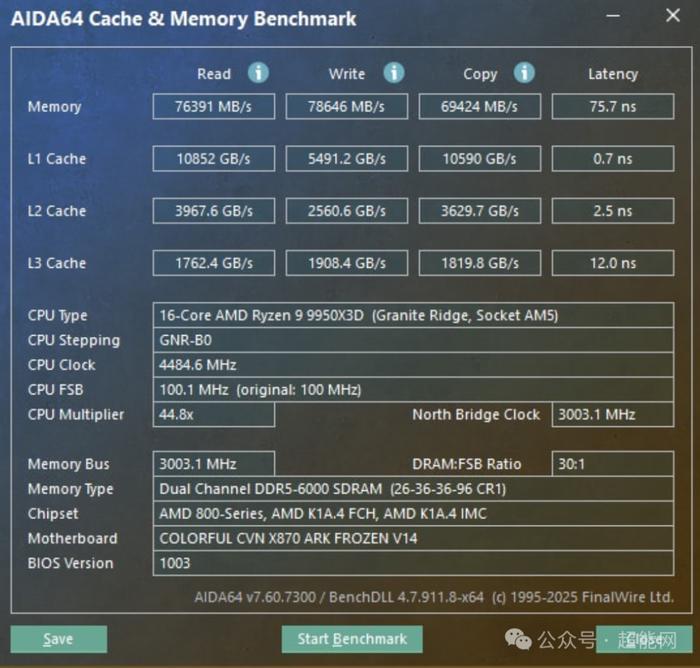

经实测,七彩虹新推出的延迟增压(Latency Turbo)功能为内存延迟带来的改善较为有限,这一点和之前评测过的CVN B850I GAMING FROZEN是类似的,大概率是BIOS本身的问题,后期稍作优化即可解决。

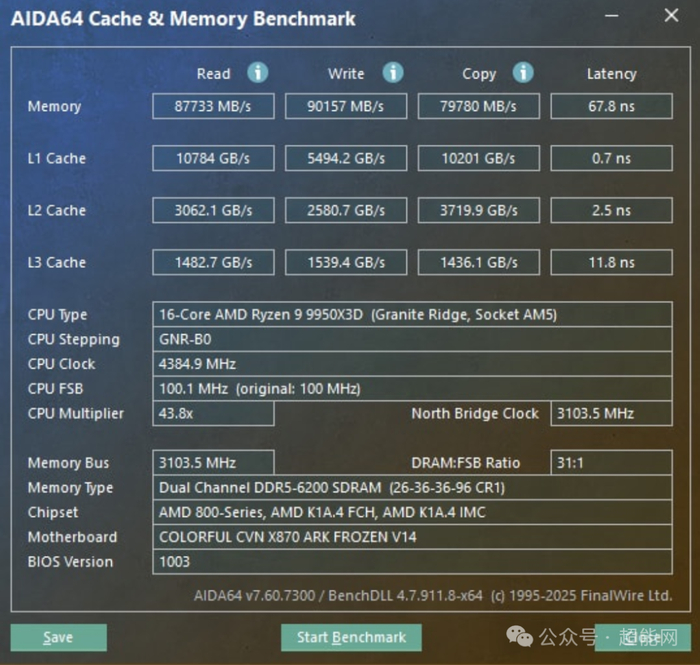

而到了冲击超频性能部分,不分频时可以保持EXPO的CL26-36-36-96基本时序不变的前提下进一步压缩小参,并稳定超频至DDR5-6200;

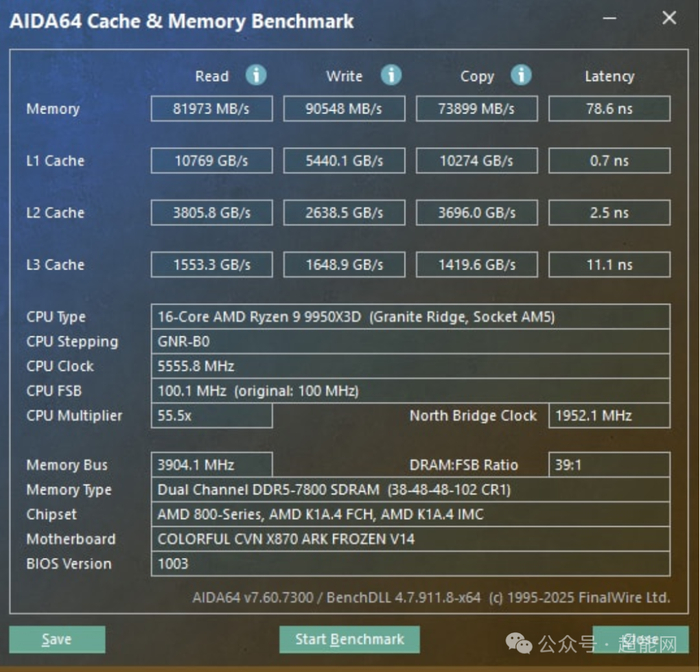

分频的话可以达到DDR5-7800,时序相对来说不那么好看但读写性能与DDR5-6200时相当,延迟会稍微差点,因此建议用户进行超频时还是优先选择前者。当然,不保证稳定使用和进行时序优化,确实可以冲击到再高一些的频率。

总结

CVN X870 ARK FROZEN V14作为七彩虹回归AMD高端系列的首款产品,在延续扎实堆料的基础上引入了独具特色的显卡快拆结构,并且BIOS功能细节持续向一线厂商看齐,确实是让人眼前一亮。不过BIOS的新功能——延迟增压(Latency Turbo)目前来看作用多少有点聊胜于无了,尚有较大的优化空间,做好后再将其放到简易模式内存超频模块当中方便用户开启就更好了。硬件方面倒是没有明显的缺陷,整体符合ARK 方舟系列经济实用型的定位。相信它的出现,能为AMD主板市场注入一股新的活力。
