大神预言Intel 11代桌面酷睿:10nm、14nm双芯片封装

大神预言Intel 11代桌面酷睿:10nm、14nm双芯片封装
2020年06月12日 16:46 快科技官方

作为VLSI超大规模集成电路工程师、行业分析师、曾经第一个曝光AMD第三代锐龙处理器将采用多个小芯片封装设计的大神级人物,@chiakokhua今天再次放出猛料,声称Intel代号Rocket Lake-S的第11代桌面级酷睿处理器,也会采用类似AMD三代锐龙的多芯片封装,但又有所不同。

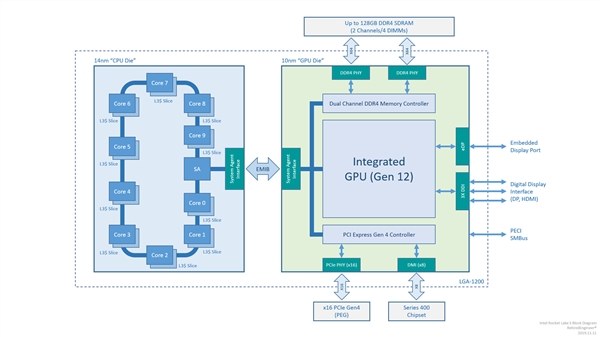

此前我们已经基本确认,Rocket Lake-S会继续使用14nm工艺制造,但这并不是全部,事实上根据@chiakokhua的最新说法,Rocket Lake-S处理器内部有两颗小芯片,其一是14nm工艺的CPU核心模块,其二是10nm工艺的非核心模块。

14nm核心模块集成基于Willow Cove新架构的CPU核心,通过环形总线串联在一起,14nm非核心模块则集成12代Xe架构的GPU核芯显卡(最多96个单元)、双通道DDR4内存控制器、PCIe 4.0总线控制器、显示与多媒体引擎等等,两个模块通过System Agent总线、EMIB互连封装在一起。

上图中CPU核心画了10个,不过传闻称,Rocket Lake-S最多只有8个核心,当然这里只是个示意图,不必太在意。

这一次,Rocket Lake-S不仅会是Intel首次在消费级市场支持PCIe 4.0,而且通道数量会从多年不变的20条首次增加到24条,其中16条用于独立显卡、8条用于扩展。

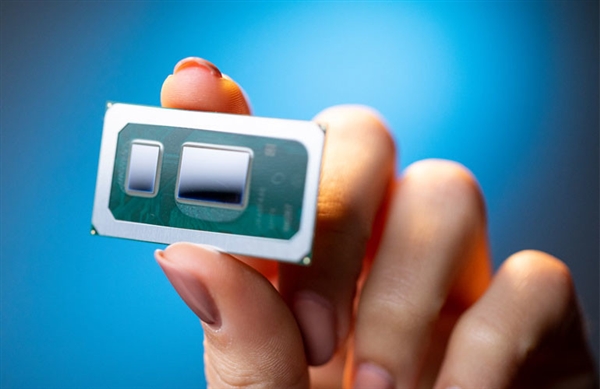

当然,这并不是Intel第一次如此设计芯片,一代酷睿家族、LGA1156接口的Clarkdale就这么干过,内部一颗32nm核心模块、一颗45nm非核心模块(包括GPU)。

但奇怪的是,无论AMD锐龙,还是Intel Clarkdale,都是核心模块使用先进工艺,非核心模块使用相对落后的更成熟工艺,目的在于降低成本,Rocket Lake-S则反了过来。

唯一的解释就是,10nm工艺仍然不足以制造高性能CPU核心,频率上不去,远不及极度成熟的14nm。

此前还有普遍传闻称,代号Alder Lake-S的第12代桌面级酷睿,将会终于引入10nm,并且引入大小核混合架构,8+8组成16核心,类似刚刚发布的4+1核心的超低功耗版Lakefield,而后者同时使用了10nm、22nm。
