前言

充电头网拿到了众森泰(深圳)科技有限公司推出的一款65W快充充电器，凭借前沿的氮化镓技术方案，将高效能与便携性完美结合。充电器采用扁平方块造型设计，搭配可折叠插脚设计，轻松放入口袋或包中，随时随地满足用户的充电需求，是出差、旅行的理想伴侣。

充电器配备了2C1A快充接口，支持多种设备同时充电，满足用户的多样化需求。Type-C1/2接口支持最高65W的输出功率，轻松应对笔记本电脑、平板、手机等设备的快速充电需求。USB-A接口则支持最高18W的输出功率，适合为智能手表、耳机等小型设备充电。下面就详细来了解下这款产品。

众森泰65W氮化镓充电器外观

众森泰65W氮化镓充电器为方块造型设计，采用PC阻燃材质塑料外壳，整体小巧而设计风格简约。

机身正背面有斜纹理设计，提升产品整体辨识度。

机身一侧印有充电器参数信息。

产品参数特写

氮化镓快速充电器

型号：ZT-G65YC2U1

输入：100-240V-50/60Hz 1.8A Max

输出：

Type-C1/2：5V3A、9V3A、12V3A、15V3A、20V3.25A（65W Max）

USB-A：5V3A、9V2A、12V1.5A（18W Max）

Type-C1+USB-A：45W Max+18W

Type-C1+Type-C2：45W Max+20W Max

Type-C2+USB-A：15W Max

Type-C1+Type-C2+USB-A：45W Max+15W Max

制造商：众森泰(深圳) 科技有限公司

充电器通过了CCC认证。

充电器配备可折叠国标插脚。

另一端配备2C1A三个USB接口，均采用橘红色胶芯。

实测充电器机身长度为53.25mm。

宽度为53.08mm。

厚度为29.49mm。

和苹果61W充电器放在一起对比，体积优势明显。

充电器拿在手上的大小直观感受。

另外测得充电器重量约为111g。

使用KM003C测得USB-C1口支持FCP、SCP、AFC、QC3.0/5、PD3.0、PPS、DCP、Apple 2.4A充电协议。

PDO报文显示USB-C1口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及5-21V3A一组PPS电压档位。

测得USB-C2口兼容协议和USB-C1口的一样。

此外PDO报文也相同，两个USB-C口支持功率盲插。

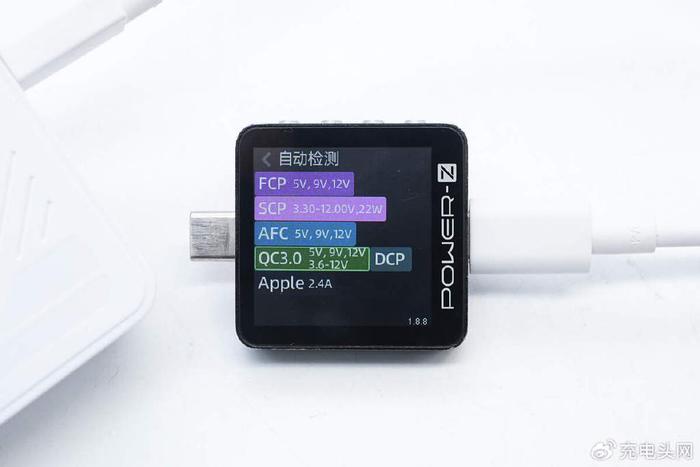

测得USB-A口兼容FCP、SCP、AFC、QC3.0、DCP、Apple 2.4A充电协议。

众森泰65W氮化镓充电器拆解

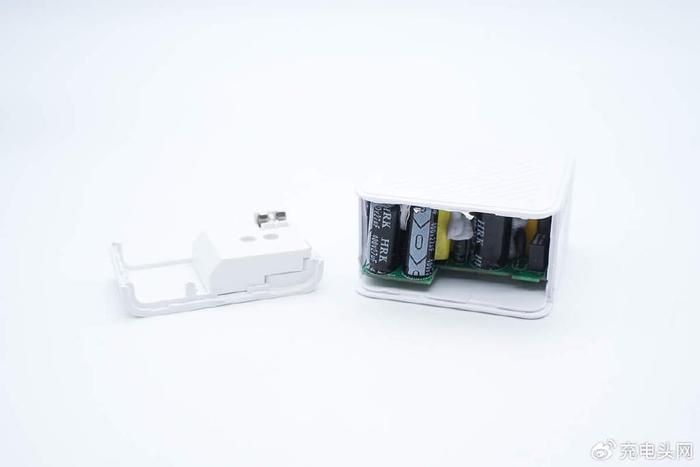

将输入端外壳拆开，插脚采用塑料壳以及螺丝固定封装，通过外露金属片与PCBA模块接触通电。

将PCBA模块取出。

实测模块长度为48.55mm。

宽度为48.9mm。

厚度为23.62mm。

PCBA模块正面变压器、电容等器件间的空隙填充导热胶。

主板背面整流桥和开关电源核心器件所在区域覆盖导热垫。

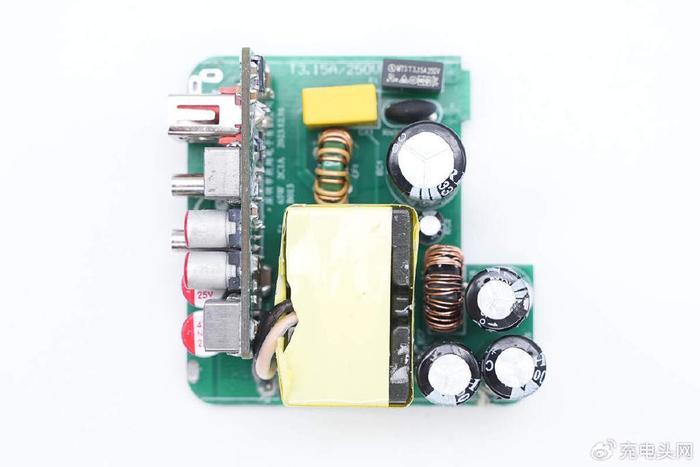

将导热胶清理干净，主板正面器件间均留有一定空隙，加上填充导热胶后，可以有效避免积热的情况。

主板背面设有整流桥、开关电源主控芯片、氮化镓功率器件、同步整流控制器、同步整流管、光耦以及贴片Y电容等器件。

模块一侧设有延时保险丝、NTC热敏电阻、安规X电容以及共模电感。

延时保险丝规格为3.15A 250V。

NTC热敏电阻用于抑制上电浪涌电流。

共模电感用于滤除EMI干扰，采用双线绕制。

安规X2电容来自成希电子，容量0.1μF。

输入端整流桥来自深圳市沃尔德实业有限公司，型号为WRLBS80M，规格为8A 1000V。这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

沃尔德WRLBS80M规格资料。

主板前端设有多颗高压滤波电解电容、滤波电感以及主控芯片供电电容。

另一侧中间区域布局变压器。

高压滤波电解电容来自HRK鸿瑞凯电子，规格为400V33μF。

另外三颗也是来自鸿瑞凯，规格均为400V27μF。

滤波电感特写。

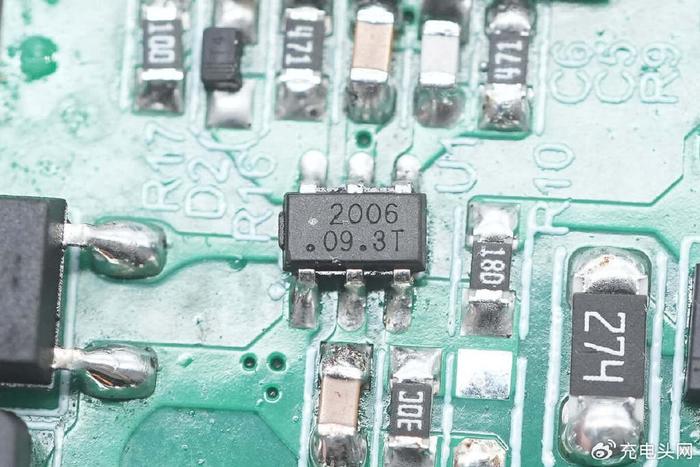

初级主控芯片来自英集芯，型号IP2006，这是一款高性能的AC/DC原边反激式控制器，采用自适应多模式控制（MMC）并结合副边反馈调节（SSR）技术，适用于需要高功率密度和高精度输出电压/电流设定的应用场景。其集成了QR准谐振控制技术，并采用专利的谷底开关技术，通过降低开关损耗实现高效率。

IP2006具备突发模式（Burst Mode）工作特性，其工作电流极低（仅300 µA），能够显著降低待机功耗，满足最严格的能效标准，如CoC V5和DoE VI规范。该控制器还集成了多种优化效率、电磁兼容性（EMI）和保护功能的特性。其宽范围的消隐频率提高了轻载效率，同时最大工作频率经过优化，可在最大化满载效率的同时降低元件温升。最小峰值电流也经过优化设置，以平衡待机功耗和音频噪声。

IP2006还提供了丰富的可编程保护功能，包括过压保护（OVP）、欠压保护（UVP）、可编程的电压缓升/缓降保护（Brown-In/Brownout Protection）、内置过温保护（OTP）以及精确的恒流输出调节（CC）。这些功能确保了系统在各种异常情况下的可靠性和安全性。

IP2006采用SOT23-6封装，适用于充电器、适配器和其他开关电源设计，尤其适合对高效率、低待机功耗和高功率密度有严格要求的应用场景。其先进的控制技术和全面的保护功能使其成为高性能AC/DC电源设计的理想选择。

初级开关管来自能华半导体，型号CE65H160DNGI，这颗Cascode型CoreGaN器件采用能华耗尽型工艺技术，耐压650V，瞬态耐压800V，导通内阻160mΩ。器件具有极低的门极电荷，使得器件的开关速度快，损耗低，可以大大提高系统能效。

CE65H160DNGI的栅极驱动电压范围±20V，大大提高了系统可靠性，兼容传统硅MOS驱动器，简化电路设计，采用DFN8*8封装。

主控芯片供电电容也是来自鸿瑞凯电子，规格为50V10μF。

变压器特写。

OR 1009光耦特写，用于输出电压反馈。

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1471K。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下产品包括：贴片式Y电容、插件式Y电容，贴片式中高压直流电容、以及贴片式NTC。TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

输出端焊接两颗固态滤波电容以及输出小板。

将输出小板拆下，板子正面设有两路降压电路的降压电感、滤波固态电容以及USB-C1口的协议芯片。

板子背面设有两颗同步降压转换器、协议芯片以及接口的输出VBUS开关管。

同步整流控制器采用英集芯IP2008，这是一款支持宽电压输出系统的同步整流控制器，用于驱动高效反激变换器中的次级整流MOSFET，可取代肖特基二极管。通过检测同步整流（SR）MOSFET的漏极-源极电压，IP2008可以输出理想的驱动信号开通或关断MOSFET。

同步整流的应用可以有效降低二次侧整流器的功耗，获得更高的效率和更低的温升，实现更高的功率密度。仅需极少的外围器件，IP2008就可以为3.3-21V输出电压应用提供高性能的解决方案。

IP2008无需辅助绕组供电，内部的稳压电路就可以产生合适的电源电压，这使得它适用于具有低输出电压要求的充电器应用，或采用高侧同步整流方案的适配器应用。

为了保证快速关断MOSFET的能力，随着次级电流的减小，IP2008通过降低MOSFET的驱动电压来将MOSFET的导通压降调节至约40mV，并在漏极-源极电压反向之前将其迅速关断。可配置的振铃检测电路防止IP2008在不连续导通模式（DCM）和准谐振时的VDS振铃导致错误开启。IP2008采用SOT23-6封装。

同步整流管特写，丝印YC070N10。

两颗输出滤波固态电容为NJcon永立品牌，规格均为25V470μF。

用于USB-C1口的同步降压转换器来自LatticeArt晶艺半导体，型号LA1315E，其内部集成了低导通电阻的高侧和低侧功率MOSFET。该器件能够通过恒定导通时间（COT）控制提供高达5A的持续输出电流，并具备快速的环路响应能力。采用节省空间的ESOP8封装。

降压电感特写。

另一路降压电路同步降压转换器型号相同。

搭配的降压电感特写。

两路降压电路降压输出滤波固态电容特写，规格均为25V100μF。

USB-C1口协议芯片采用英集芯IP2723T，该芯片已通过USB IF协会PD3.0 PPS认证，TID：3135，是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。右侧为USB-C母座的TVS保护管，用于静电保护功能。

可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。此外IP2723T具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

英集芯IP2723T资料信息。

另外1A1C接口协议芯片采用英集芯IP2726，这是一颗集成多种协议、用于USB输出端口的快充IC，应用非常广泛。IP2726支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

充电头网了解到，英集芯IP2726已经通过了高通QC4+认证，拿到了中国大陆地区第一张QC4+认证证书。

充电头网了解到，英集芯IP2726此前已被公牛140W 3C1A氮化镓快充插座、MOMAX 140W 2C1A氮化镓充电器、mophie 120W 3C1A四口氮化镓桌面充、红米Note12 探索版原装210W氮化镓充电器、联想thinkplus迷你65W氮化镓充电器等大品牌产品采用，芯片性能质量获得客户高度认可。

三个接口输出VBUS开关管特写，均是丝印YC15N03的MOS管。

两个USB-C接口母座特写。

USB-A接口母座特写。

全部拆解一览，来张全家福。

充电头网拆解总结

最后附上众森泰65W氮化镓快充充电器的核心器件清单，方便大家查阅。

众森泰65W氮化镓充电器凭借其紧凑的扁平方块造型和可折叠插脚设计，展现了出色的便携性，轻松满足用户随身携带的需求。充电器配备2C1A接口，支持多种快充协议，能够为笔记本电脑、手机、平板、智能手表等多种设备提供高效充电。Type-C接口最高支持65W输出功率，USB-A接口支持18W输出，多接口组合使用时智能分配功率，确保设备充电效率最大化。

充电头网拆解了解到，产品采用了英集芯IP2006+IP2008高频QR反激电源方案，可搭配时下主流氮化镓器件实现小体积快充设计。输出还采用英集芯IP2723T和IP2726两款协议芯片，展现了英集芯在电源管理领域的技术实力。英集芯方案的集成度高、性能优异，为这款充电器的高效、稳定运行提供了坚实的技术支持。

英集芯此前在协议芯片和移动电源SOC方案领域已积累了丰富的经验，而IP2006+IP2008电源方案的推出标志着其业务正式拓展至开关电源领域。这一方案的成功量产不仅展现了英集芯在电源管理技术上的创新能力，也为电源行业带来了新的技术选择。
