拆解报告:爱否开物18W USB PD快充充电器HKL-USB53

拆解报告:爱否开物18W USB PD快充充电器HKL-USB53
2020年02月26日 21:16 充电头网

一、爱否开物18W PD快充充电器外观

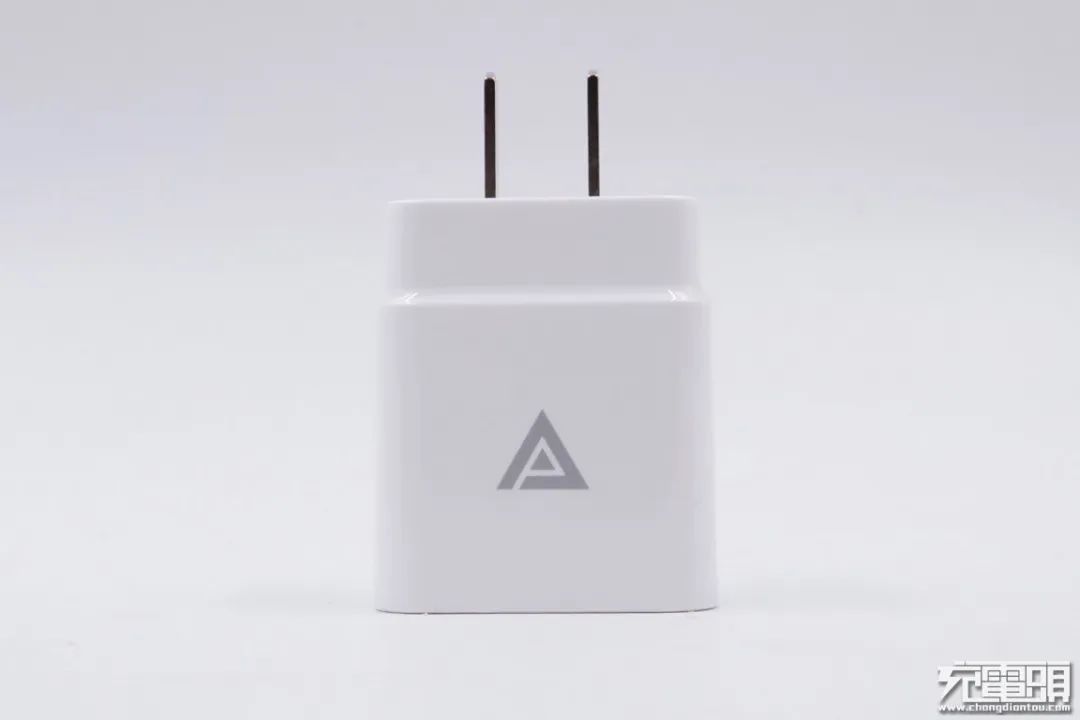

爱否开物这款18W PD快充充电器通体白色,机身表面采用亮面烤漆处理工艺,整体小巧光滑,机身壳中心位置印有AKAVO品牌。

机身壳采用两段式设计,靠近输入端的外壳略小一圈,整个机身光滑弧面过渡,并且另一面印有爱否的品牌logo。

充电器配备固定式国标插脚,输入端外壳上标注产品规格参数信息

产品名称:爱否开物USB-C PD电源适配器(18W)

型号:HKL-USB53

输入:110-240V~ 50/60Hz 0.5A

输出:5V/3A、9V/2A、12V/1.5A

制造商:深圳市华科隆电子有限公司

产品已经通过了3C认证。

充电头网了解到,由华科隆制造的产品还有优胜仕18W 1A1C USB PD快充充电器、邦克仕18W USB PD充电器PA32、邦克仕30W USB PD充电器PA33等。

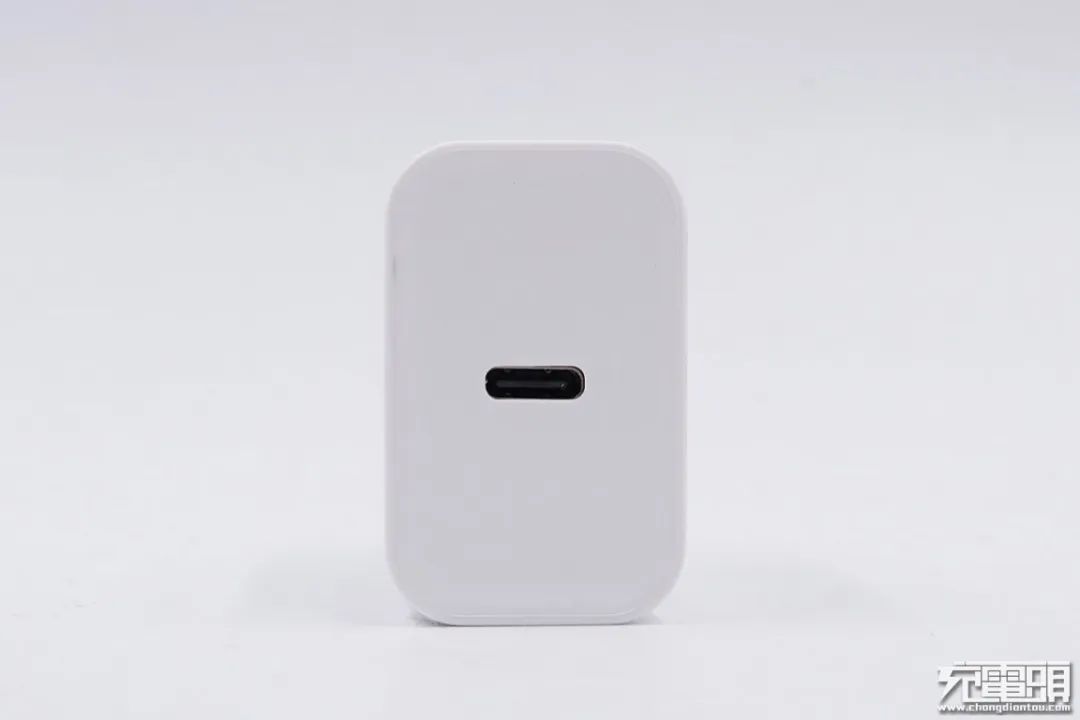

输出端顶面外壳略微凹陷,中心位置配有一个USB-C输出接口,黑色胶芯端面不露铜。

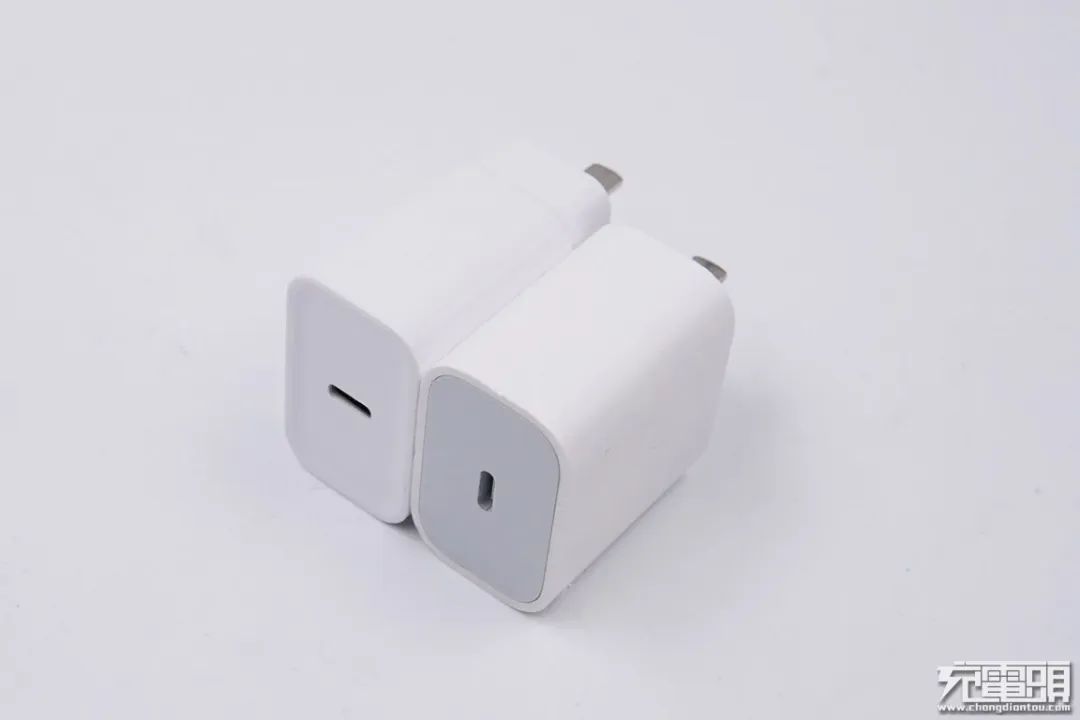

和苹果18W充电器大小比较,体积相当。

产品净重约为48g。

使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议,显示支持USB-DCP协议以及QC2.0和QC3.0两个快充协议。

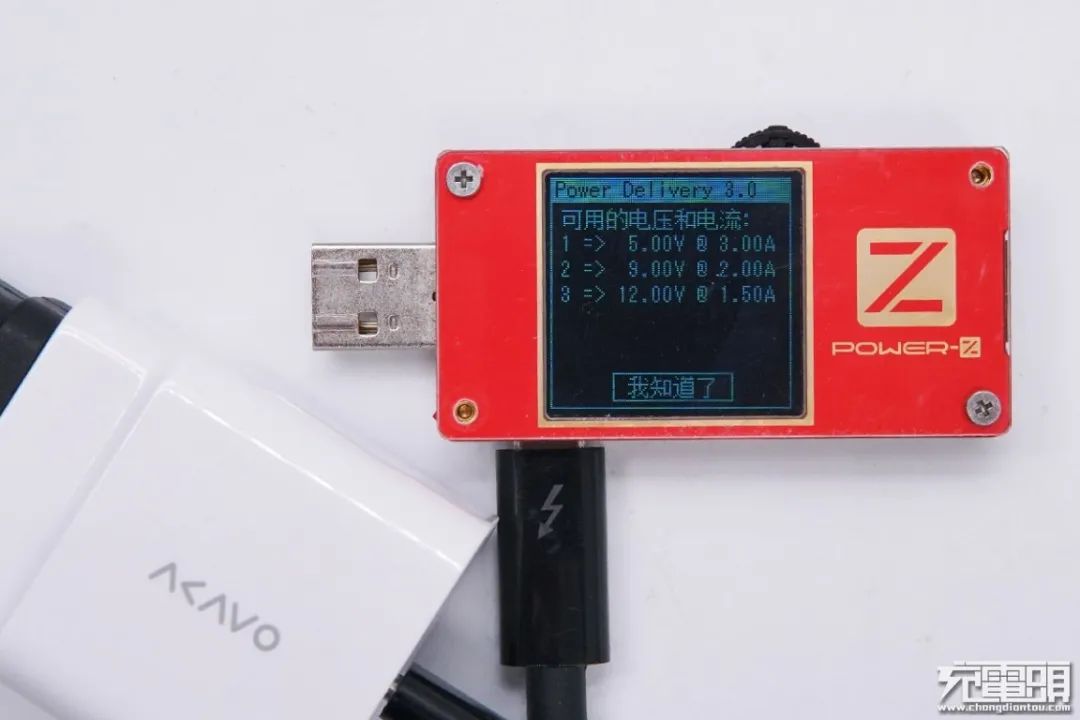

此外,其PDO报文显示USB-C接口还支持USB PD3.0快充标准,具备5V/3A、9V/2A、12V/1.5A三组固定电压档位。

二、爱否开物18W PD快充充电器拆解

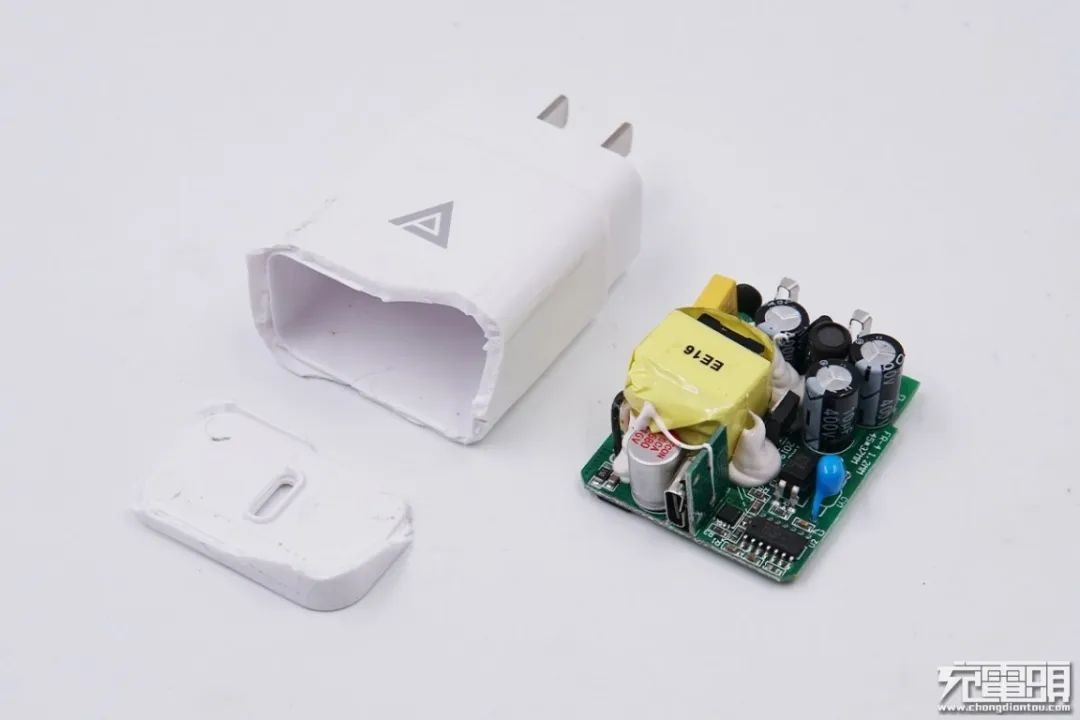

暴力拆开输出端顶面外壳,将内部的PCB板取出。

可以看到PCB板上的元器件焊接紧凑,USB-C接口使用小PCB板垂直焊接在主控PCB板上,变压器及其周围的元器件均有打胶进行固定。

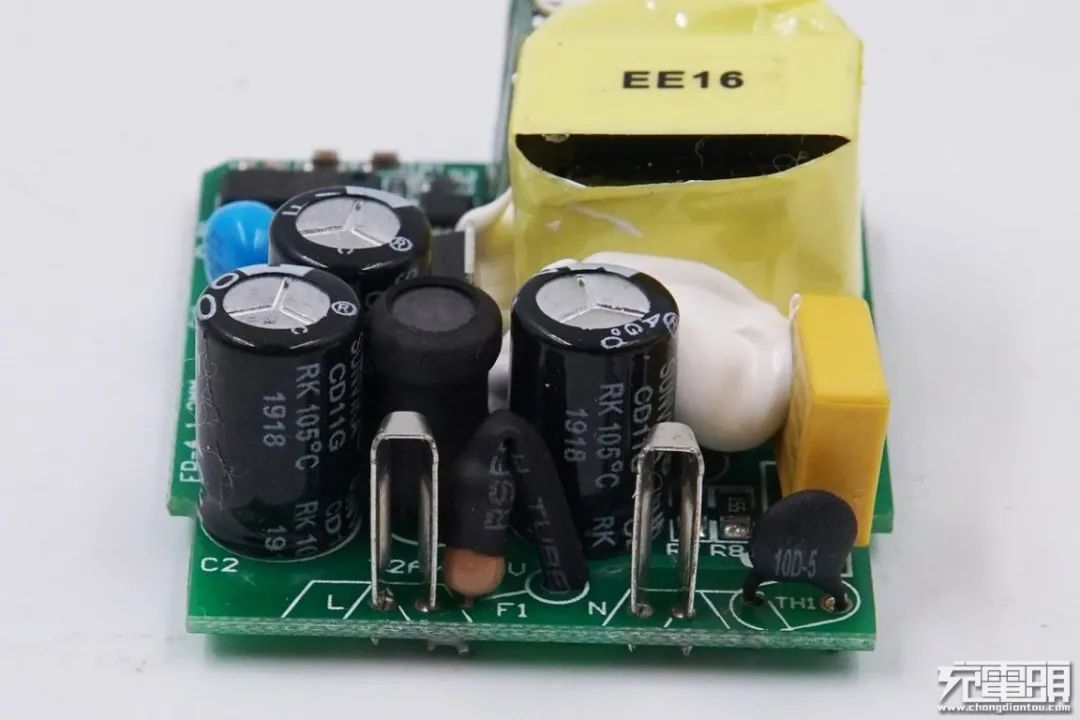

PCB板正面一览,输入端竖直焊接两个金属夹片取电,此外还有保险丝、NTC浪涌抑制电阻、初级滤波电解电容和工字电感等元器件。

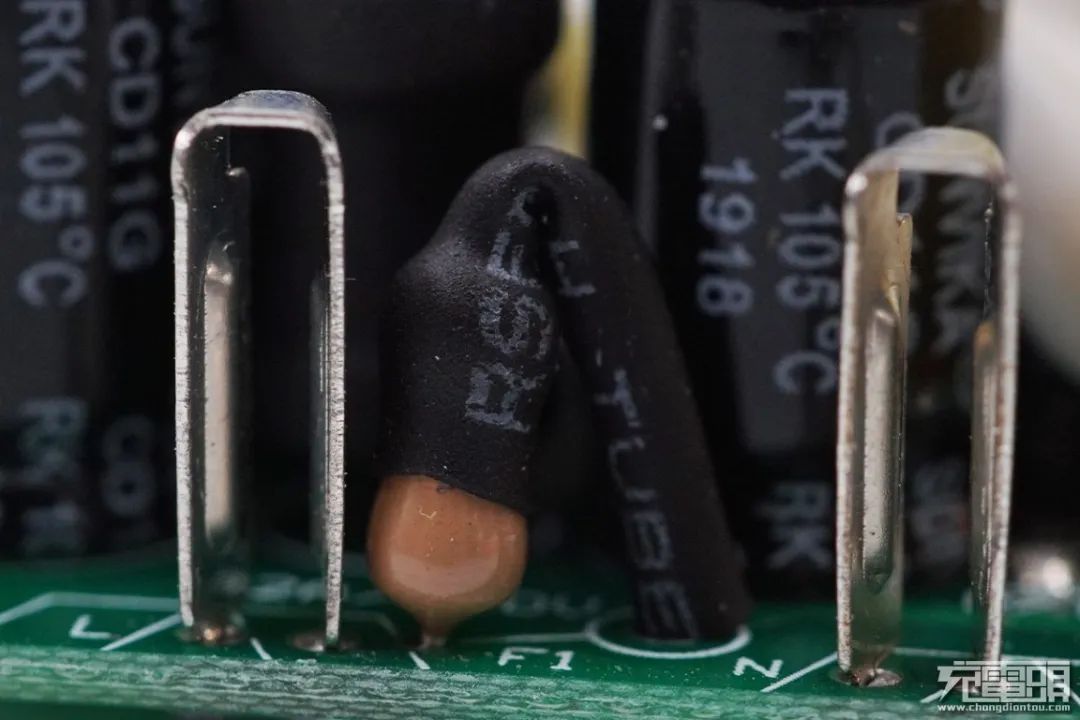

保险丝特写,外套热缩管。

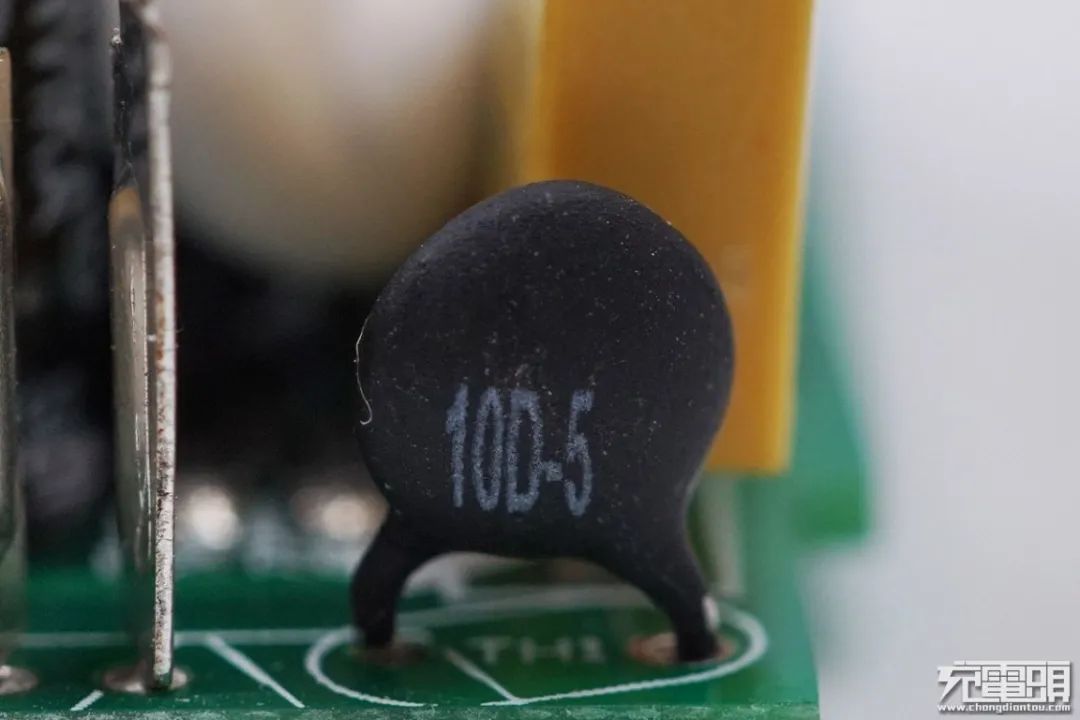

NTC浪涌抑制电阻特写,用于抑制上电浪涌电流。

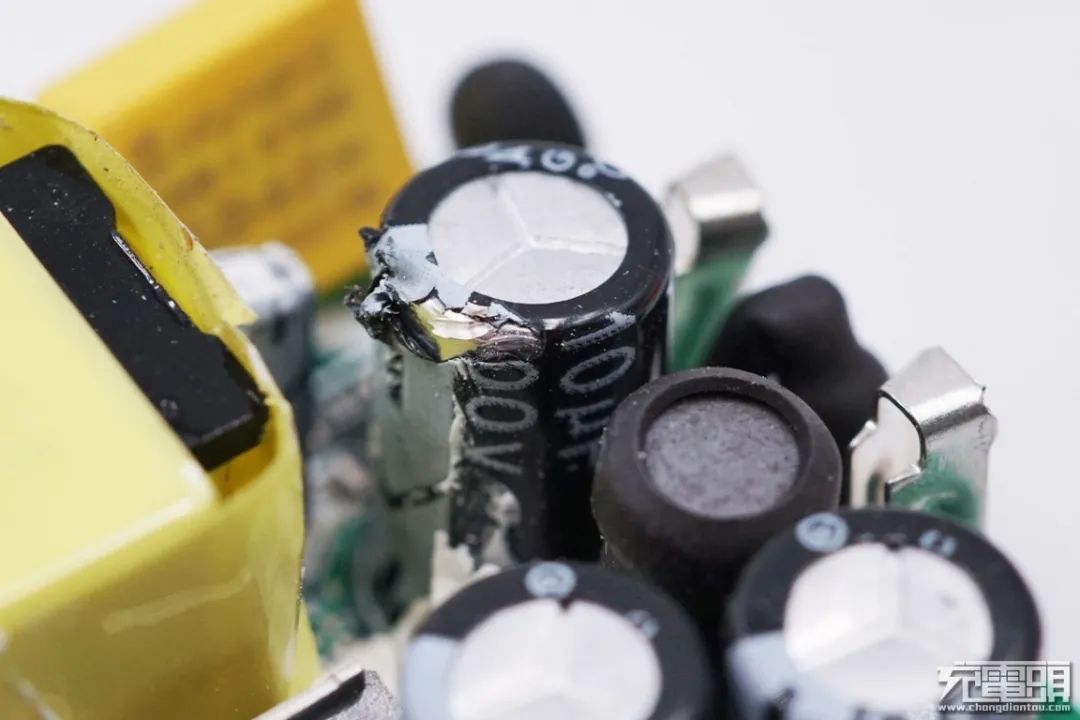

初级滤波电解电容特写,规格为400V 10μF。

工字电感特写,外套热缩管。

PCB板侧面一览。

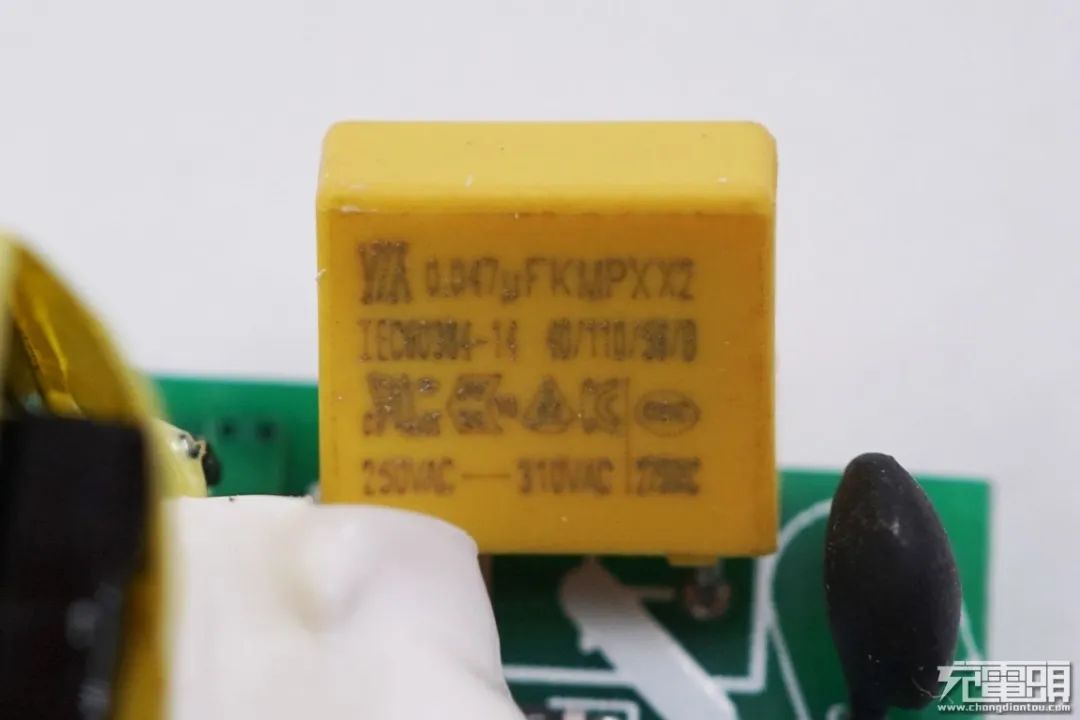

安规X电容特写,容量为0.047μF。

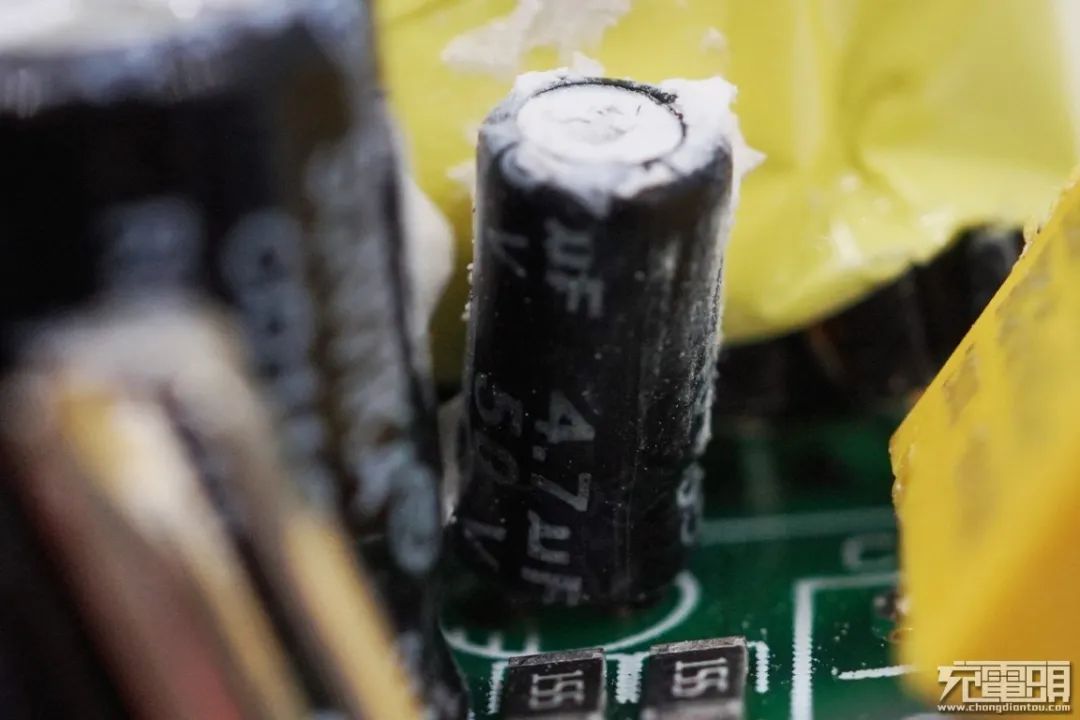

在安规X电容和电解电容之间的是一颗PWM主控芯片供电电容,清理掉表面的硅胶后可以看到其规格为50V 4.7μF。

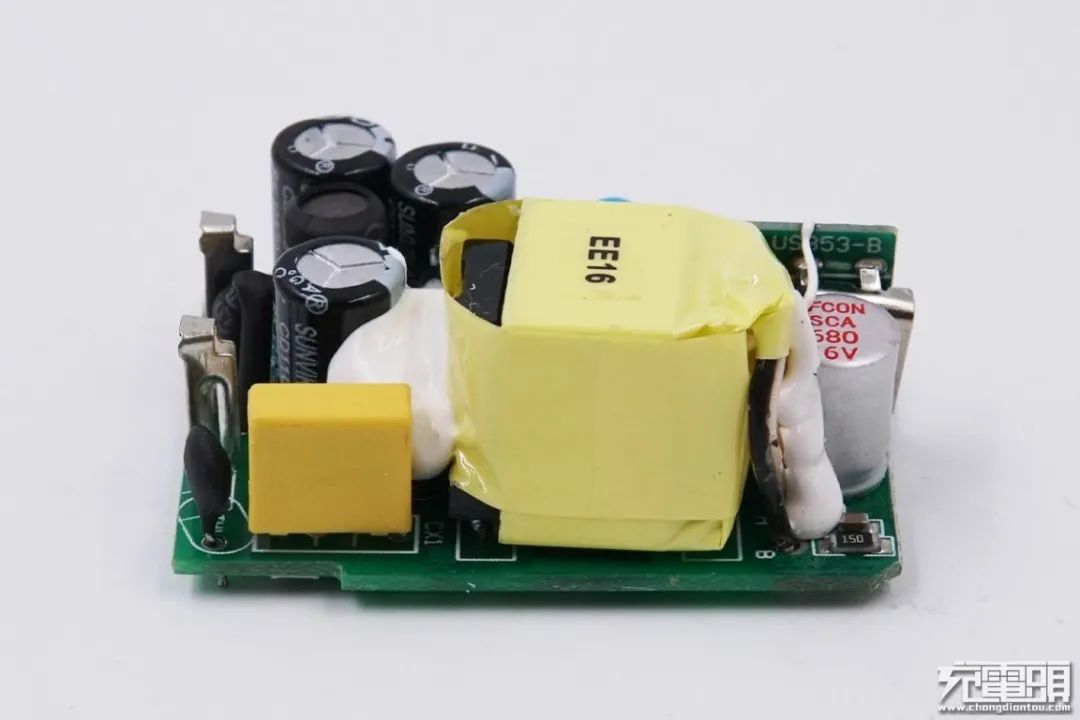

变压器特写,EE16磁芯。

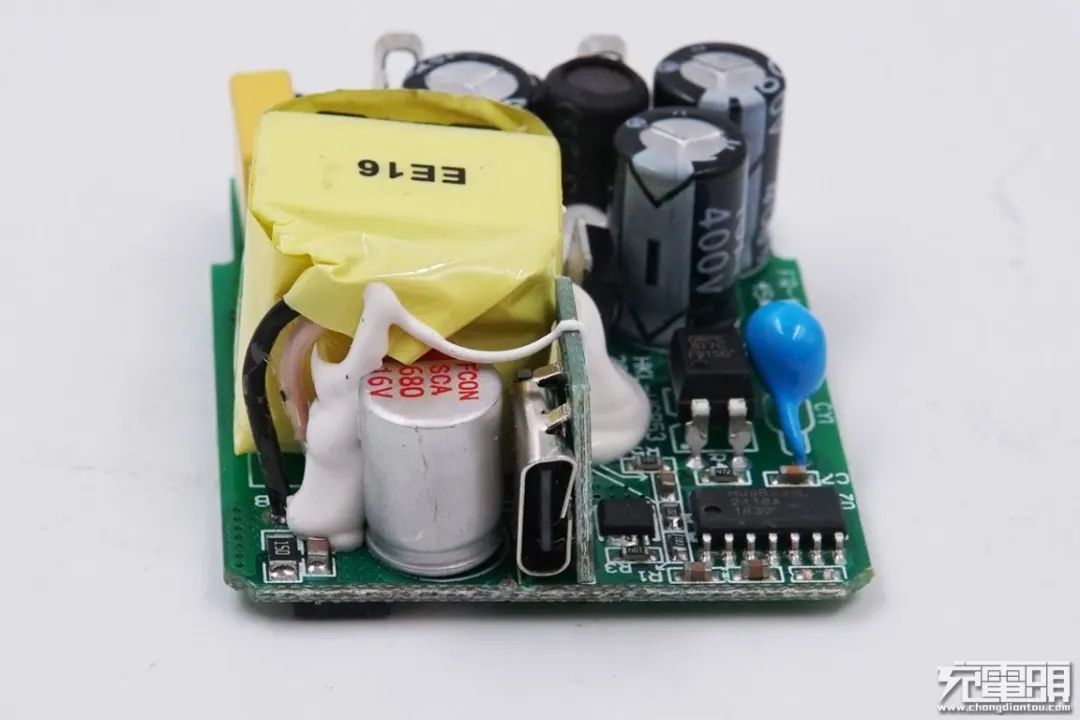

另一侧焊接有电解电容、Y电容和几颗芯片。

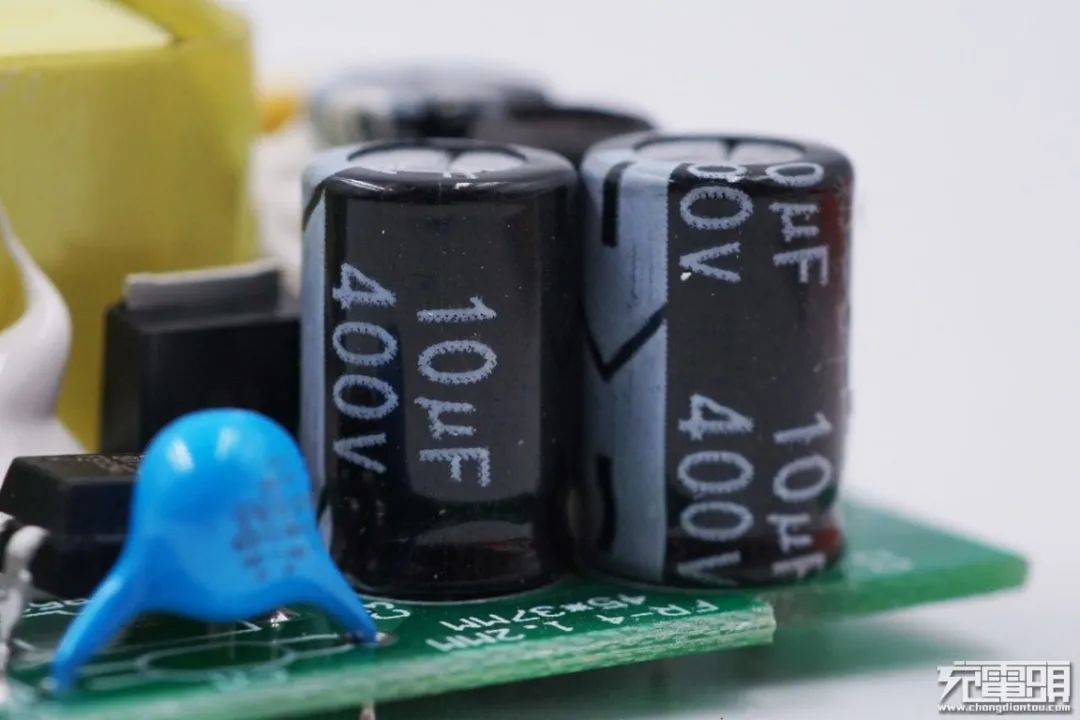

两颗初级滤波电解电容特写,规格均为400V 10μF。

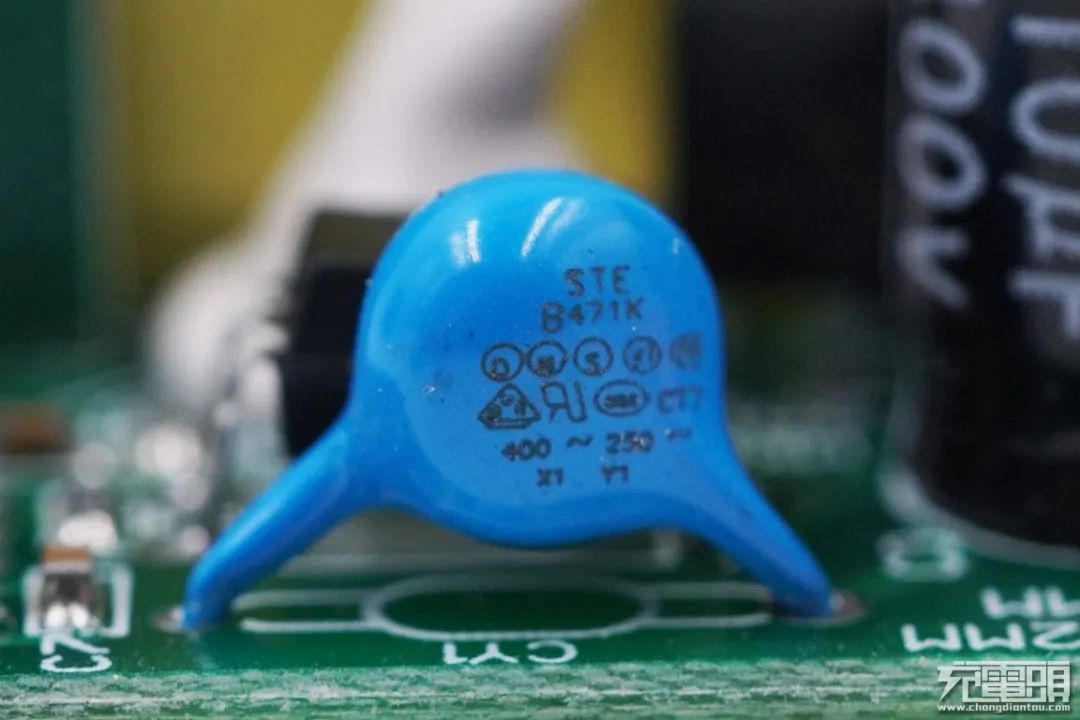

输出抗干扰蓝色Y电容特写,来自STE松田电子。

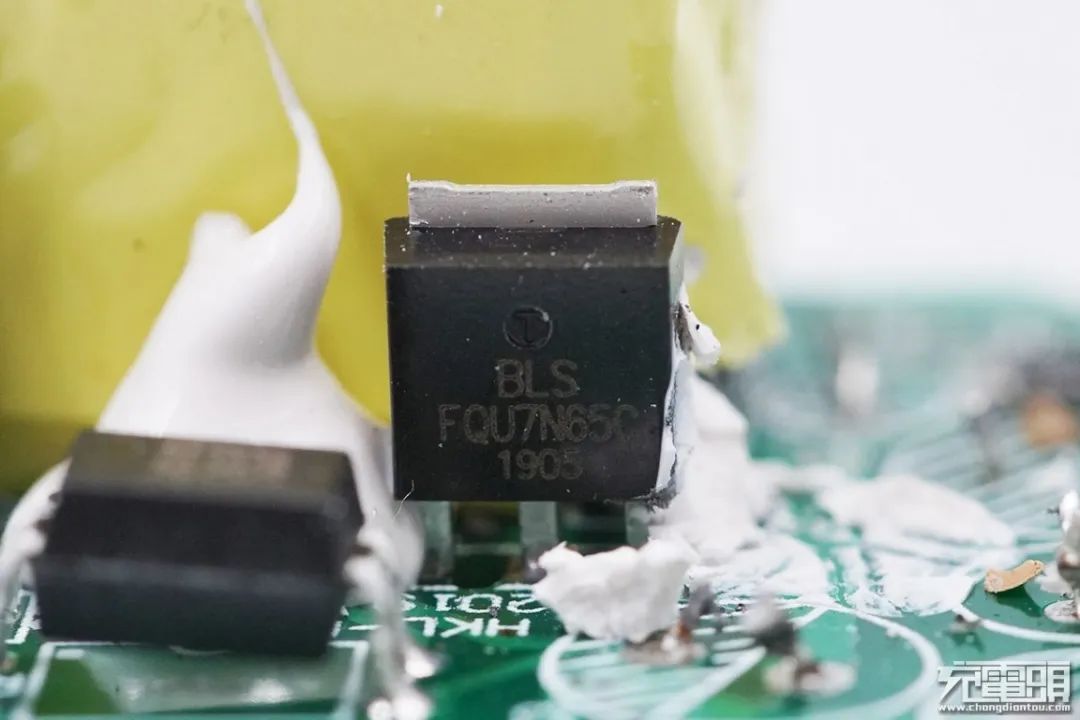

初级开关MOS特写,深圳市博琳盛半导体有限公司,型号FQU7N65C,7A650V耐压。

Orient奥伦德PC817光耦,用来反馈调节输出电压。

协议芯片采用Hynetek慧能泰HUSB338L,这是一颗高性能、高集成度的USB Type-C Power Delivery(电力传输)控制器,它集成了PD3.0、PD2.0、PPS、HVDCP、BC1.2等协议,适用于电源适配器、车载充电器、移动电源等应用场合。

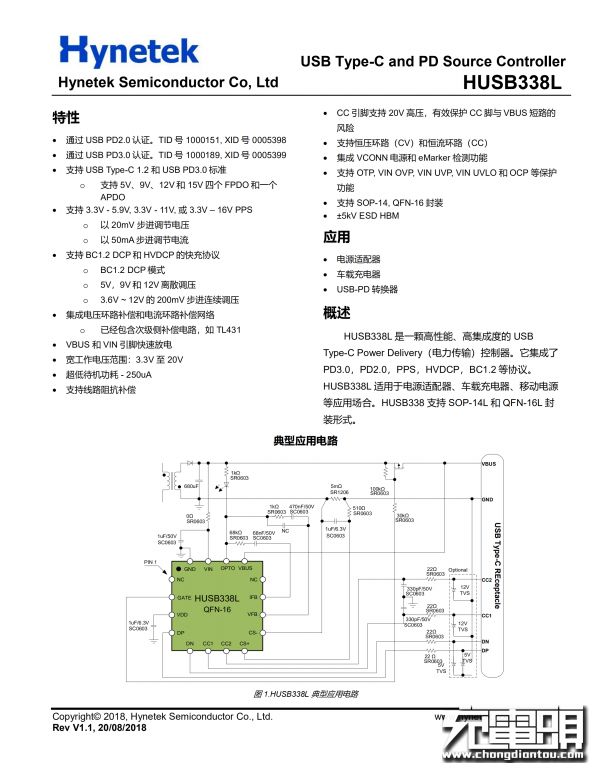

慧能泰HUSB338L详细规格资料。充电头网还了解到,HUSB338L已被belkin贝尔金30W USB PD快充车载充电器、邦克仕18W USB PD充电器(老款)、Benks邦克仕18W USB PD充电器PA32等产品采用。

USB-C接口输出VBUS开关,来自威兆半导体,型号为VS3508AE,PMOS,耐压30V。

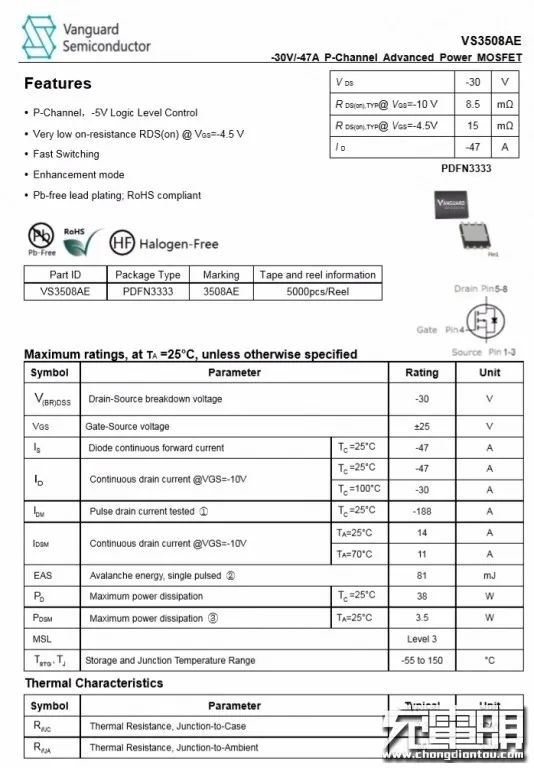

威兆VS3508AE详细规格资料。充电头网了解到,威兆VS3508AE目前已被小米6口USB充电器60W快充版、紫米APB01双模智能充电器、Benks邦克仕18W USB PD充电器、XinSPower新斯宝三口USB PD充电器等产品采用。

输出端上是USB-C接口母座和一颗输出滤波固态电容。

输出滤波固态电容来自FCON金富康,规格为16V 680μF。

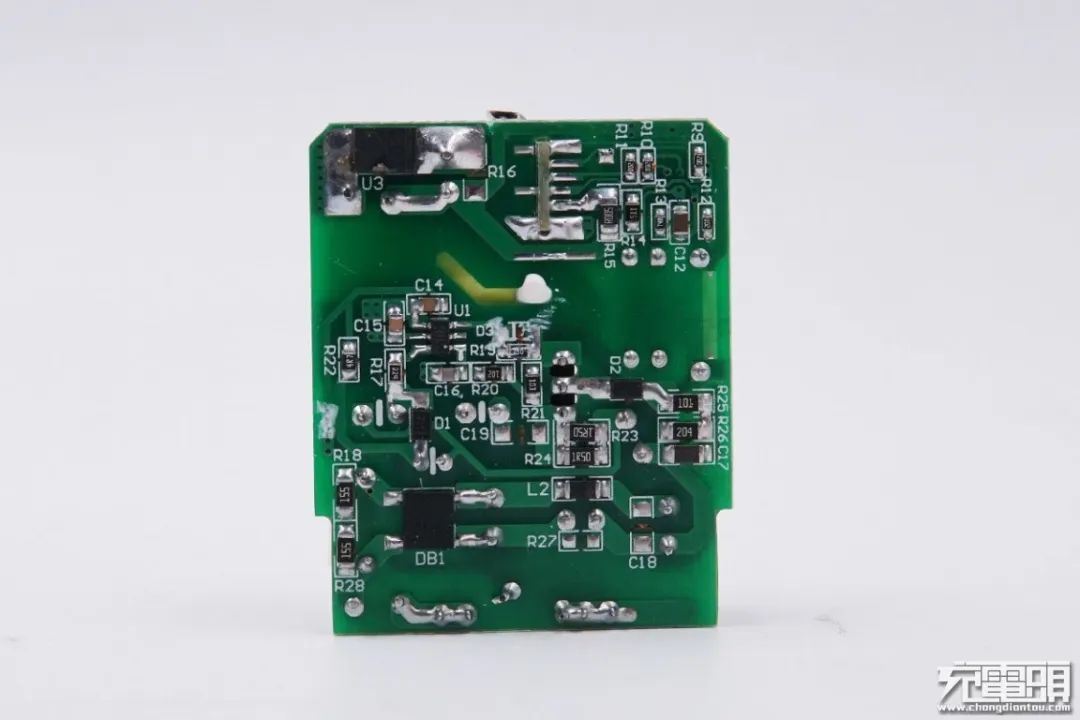

PCB板的背面焊接布局简洁明了,初级次级端分界线明显,有足够的安全间隔。

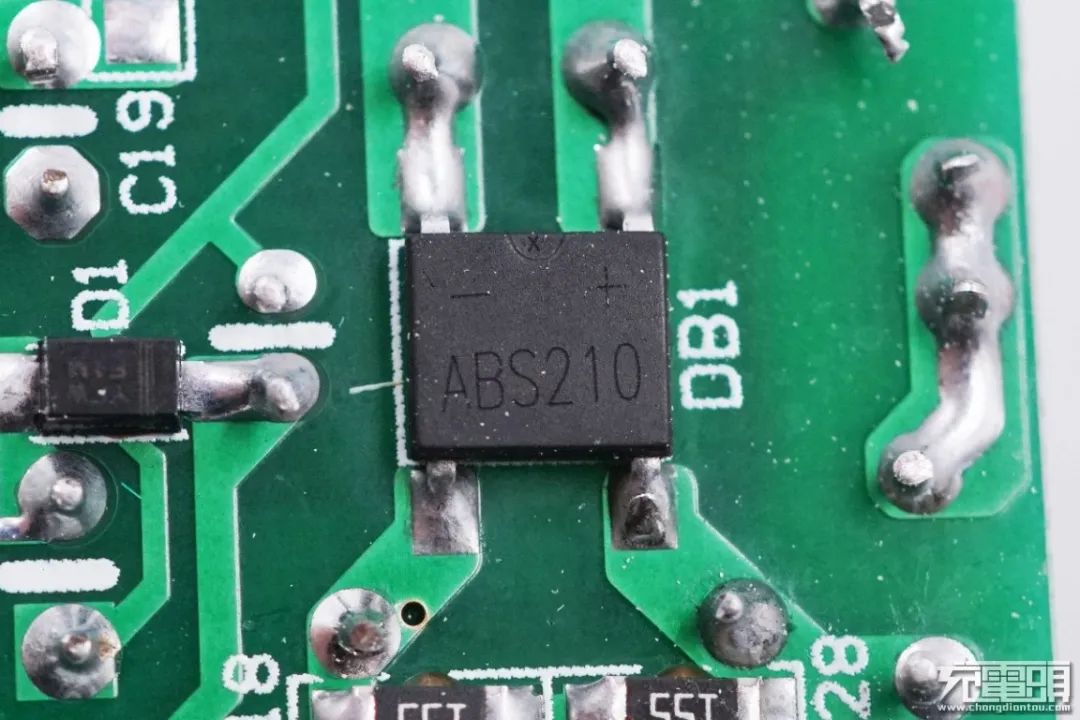

输入端ABS210贴片整流桥。

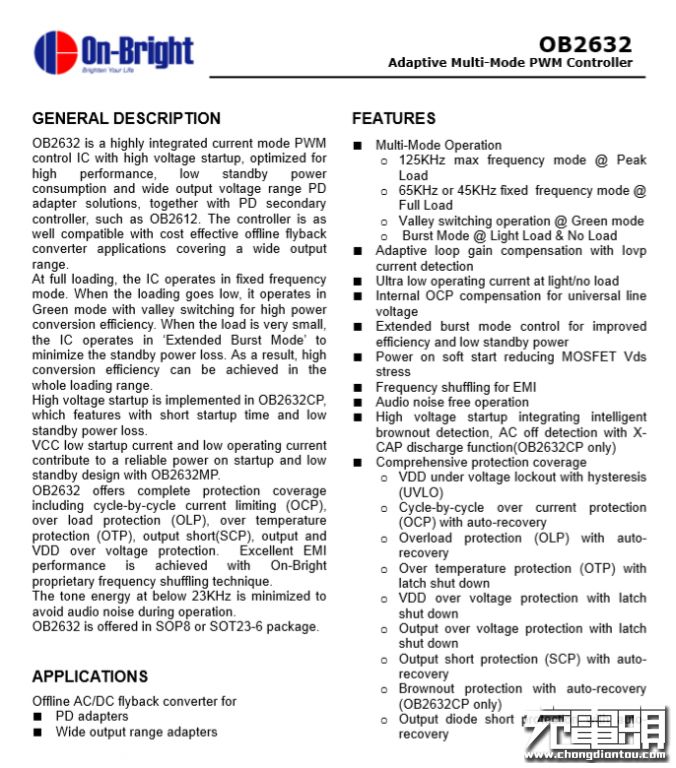

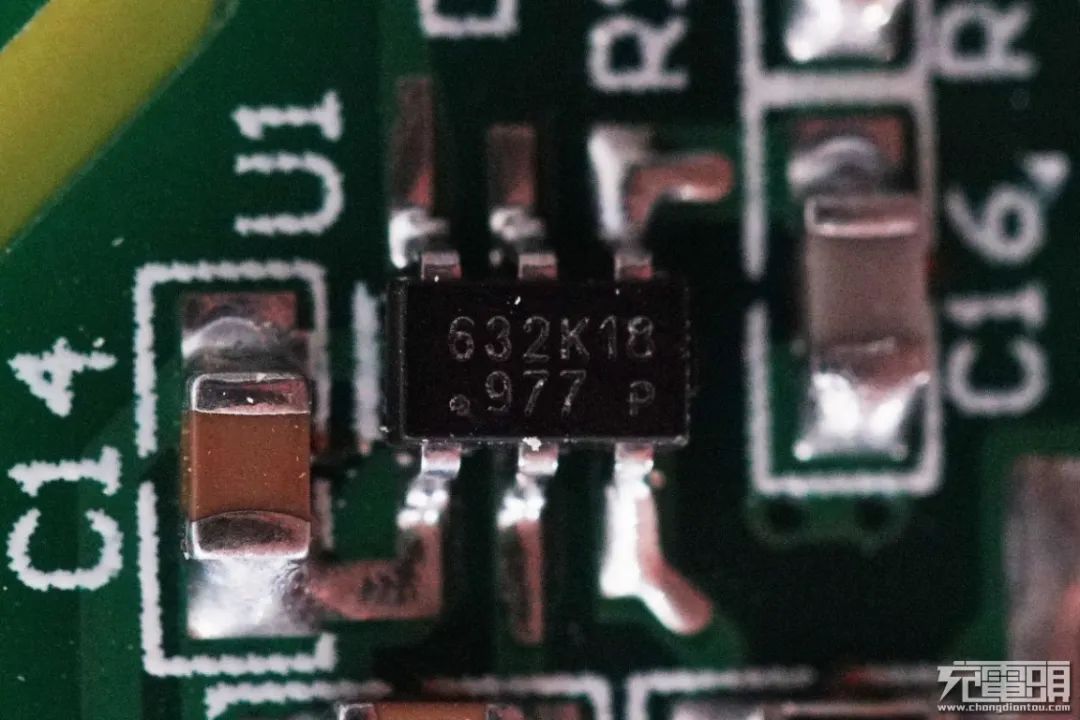

来自昂宝的OB2632初级PWM主控芯片。该芯片支持PD电源适配器和宽输出范围适配器,支持扩展的突发模式控制以提升效率和降低待机功耗,支持自恢复的逐周期电流限制和过载保护。

昂宝OB2632详细资料。充电头网了解到,采用昂宝OB2632的产品还有Benks邦克仕18W USB PD充电器、ANKER单口30W USB PD充电器A2014、HELPERS LAB 2A2C 75W快充充电器、京造63W USB PD三口快充充电器、MOMAX 66W USB PD充电器等。

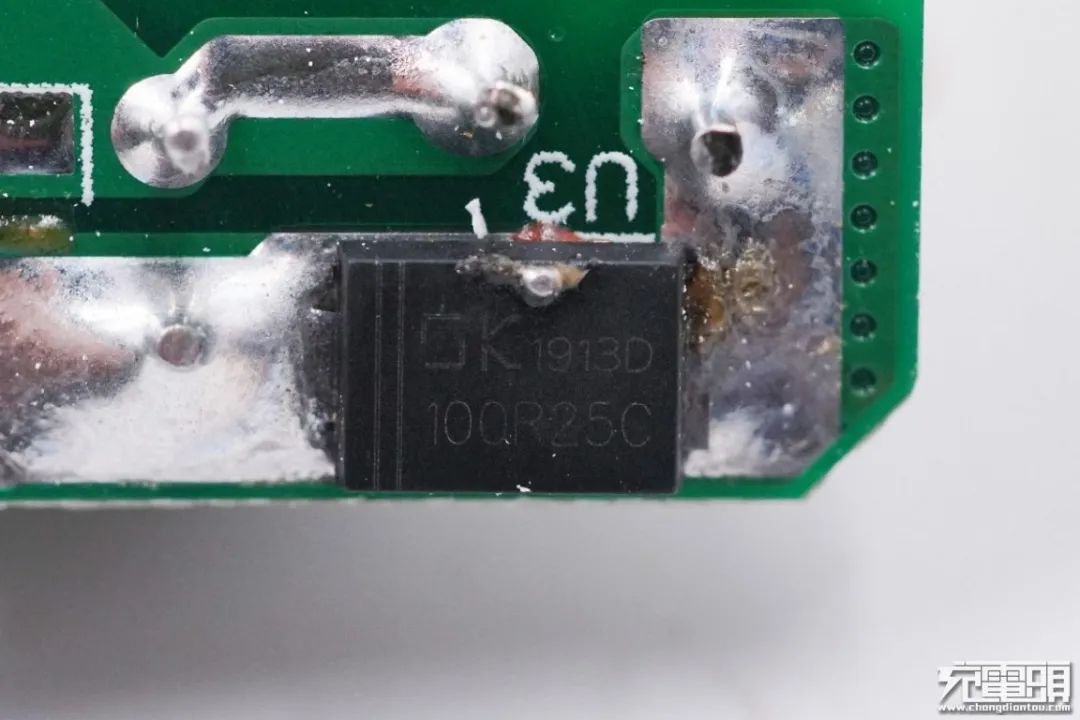

次级侧采用东科半导体DK5V100R25C次级同步整流芯片,其内置25mΩ 100V耐压同步整流管。

东科DK5V100R25C是一款简单高效率的同步整流芯片,只有 A、K 两个引脚,分别对应肖特基二极管PN引脚。芯片内部集成了100V功率 NMOS 管,可以大幅降低二极管导通损耗,提高整机效率,取代或替换目前市场上同等规格的肖特基整流二极管。

充电头网了解到,采用东科DK5V100R25C的产品还有
