HP惠普是世界著名的信息科技公司,作为一家世界500强企业,其涉及的业务广泛,其中惠普笔记本电脑就深受消费者喜爱。最近充电头网拿到了惠普一款65W PD快充充电器TPN-LA12,而这款充电器就是专为惠普笔记本电脑设计的,并且其机身上印有多个国家或地区重要机构的认证,可见惠普笔记本电脑在全世界都是相当受欢迎的。那么下面我们就对这款充电器进行拆解,看看其做工用料如何。

此前,充电头网还拆解了另一款HP惠普65W USB PD电源适配器,大家可以点击蓝色字体了解详情。

一、惠普65W PD快充充电器外观

惠普笔记本电脑65W PD快充充电器机身为两段式设计,输入端外壳采用亮面烤漆处理工艺,另一部分机身壳则为磨砂处理,机身两侧为光滑弧面过渡,机身壳上设计有品牌logo。

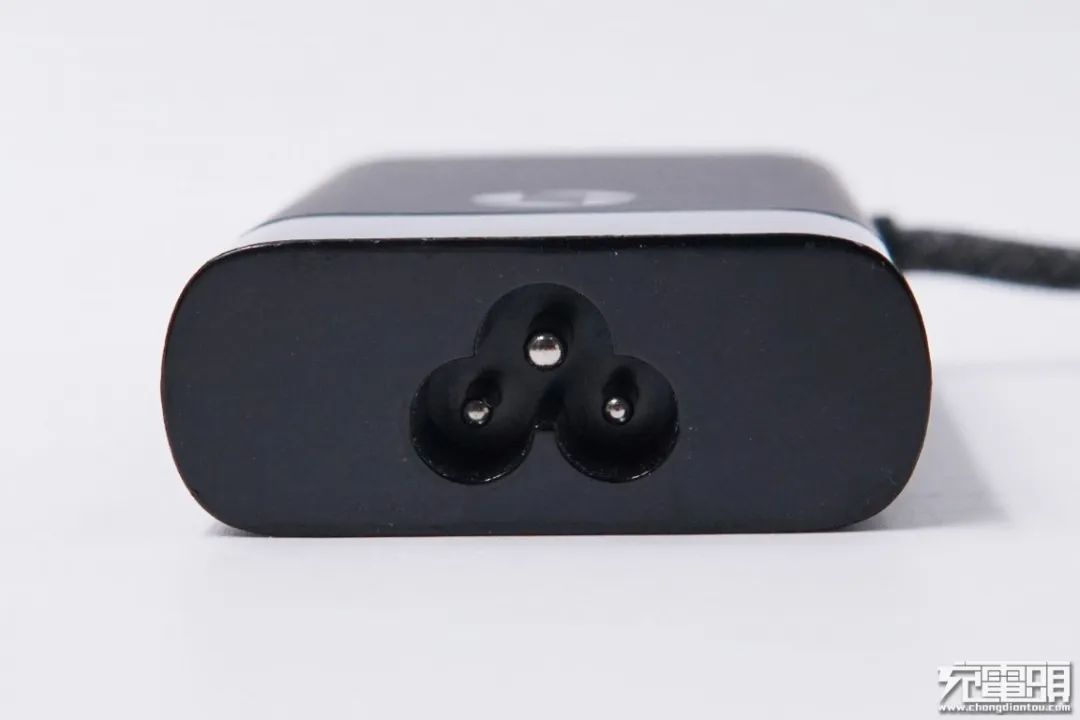

输入端是三脚梅花接口,针对不同地区,更换对应当地的电源线即可。

机身背面中间部分略微内凹,凹处贴有充电器的信息贴纸

型号:TPN-LA12

输入:100-240V~50/60HZ 1.6A

输出:5V/3A、9V/3A、12V/5A、15V/4.33A、20V3.25A

产品已经通过了EAC认证、CE认证、3C认证、德国莱茵TUV检测认证、摩洛哥CP认证、德国GS认证和VI级能效认证等;制造商为:光宝科技股份有限公司。

充电头网了解到,OPPO原装65W氮化镓快充充电器、苹果新款61W USB PD快充充电器、苹果美规5V/1A充电器等产品均出自光宝科技。

充电器自带输出线缆,而且机身在与线缆连接处设计有凹槽,平时可将线头嵌套到凹槽里。

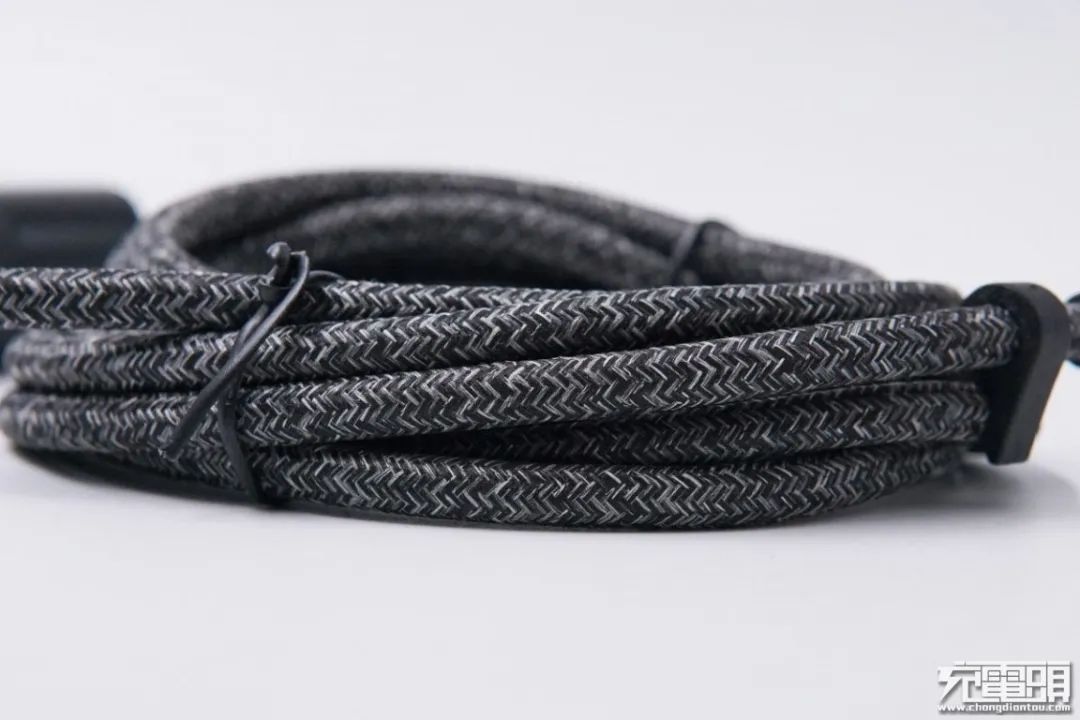

输出线的编织外衣采用灰黑白三种颜色的细线交错编织而成,以增加美感,此外线身摸上去手感也很好。

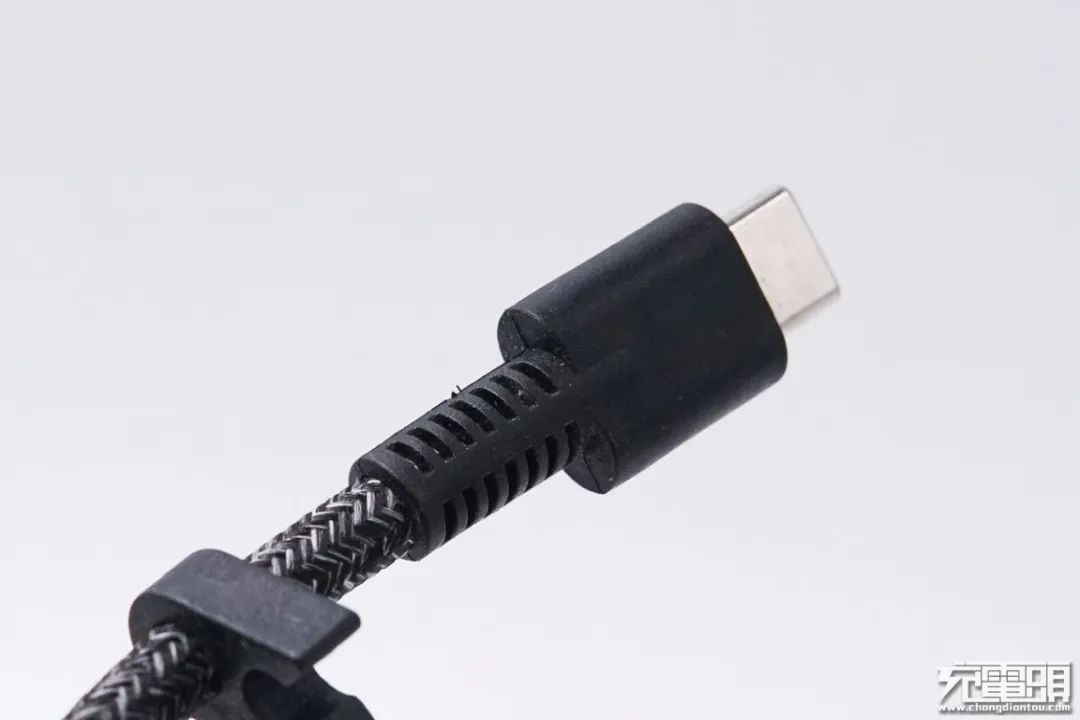

数据线线头塑料外壳磨砂处理,方便用户插拔使用,此外线头和线身交接处进行抗弯折处理。

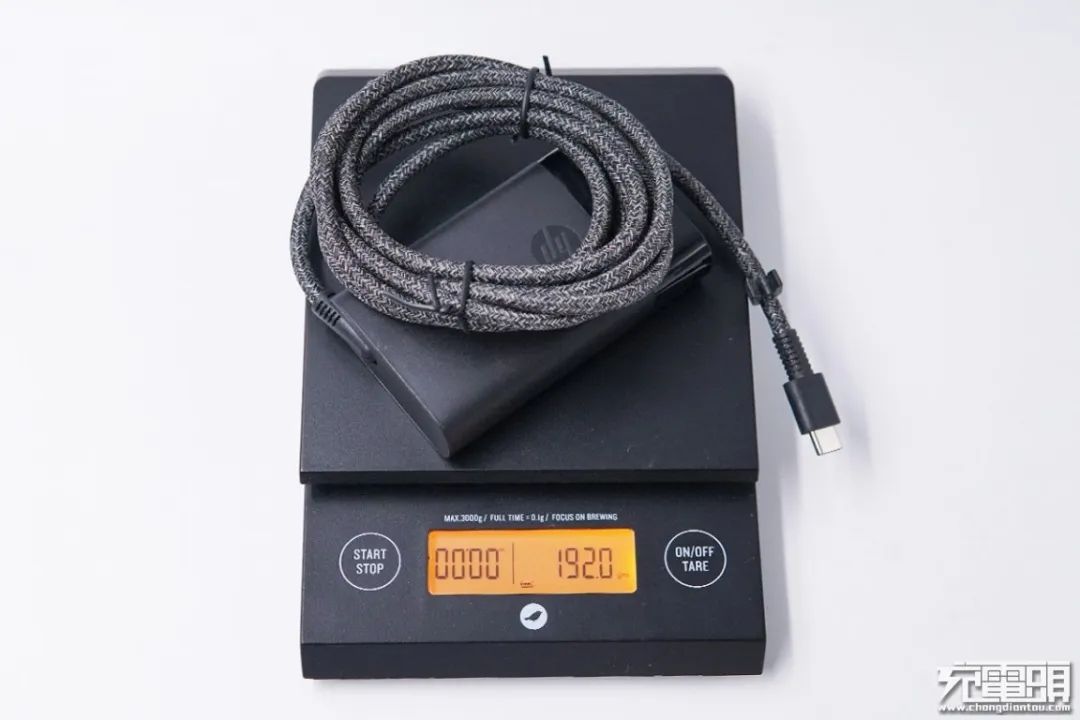

产品重约192g。

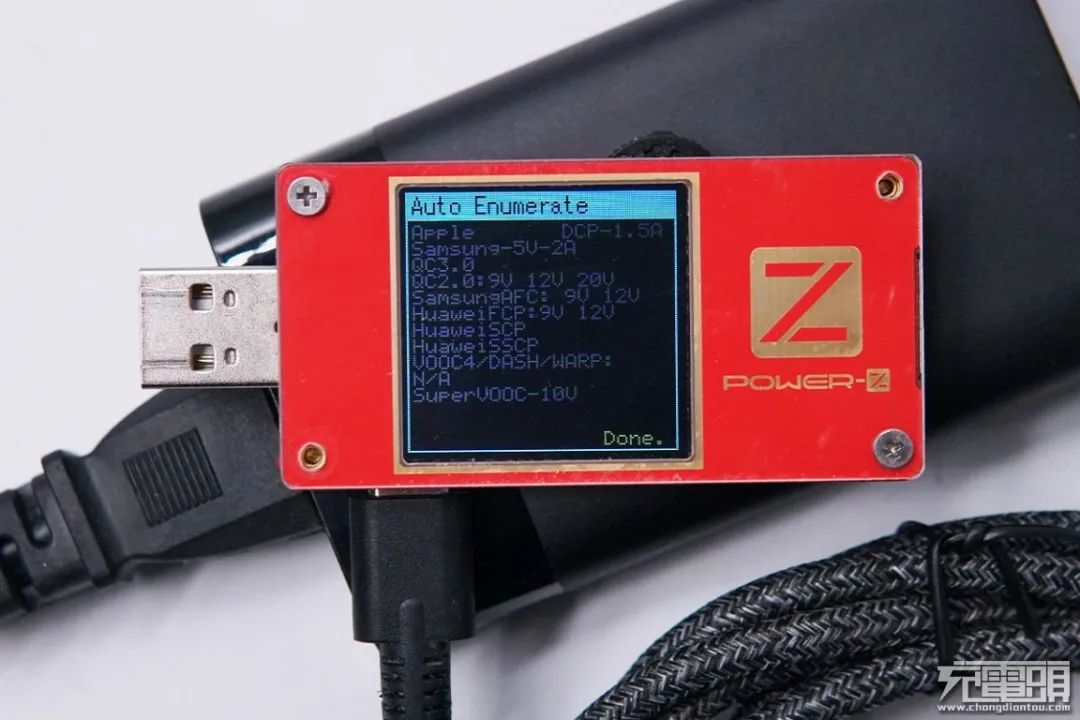

使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议,没有检测到其支持的协议。

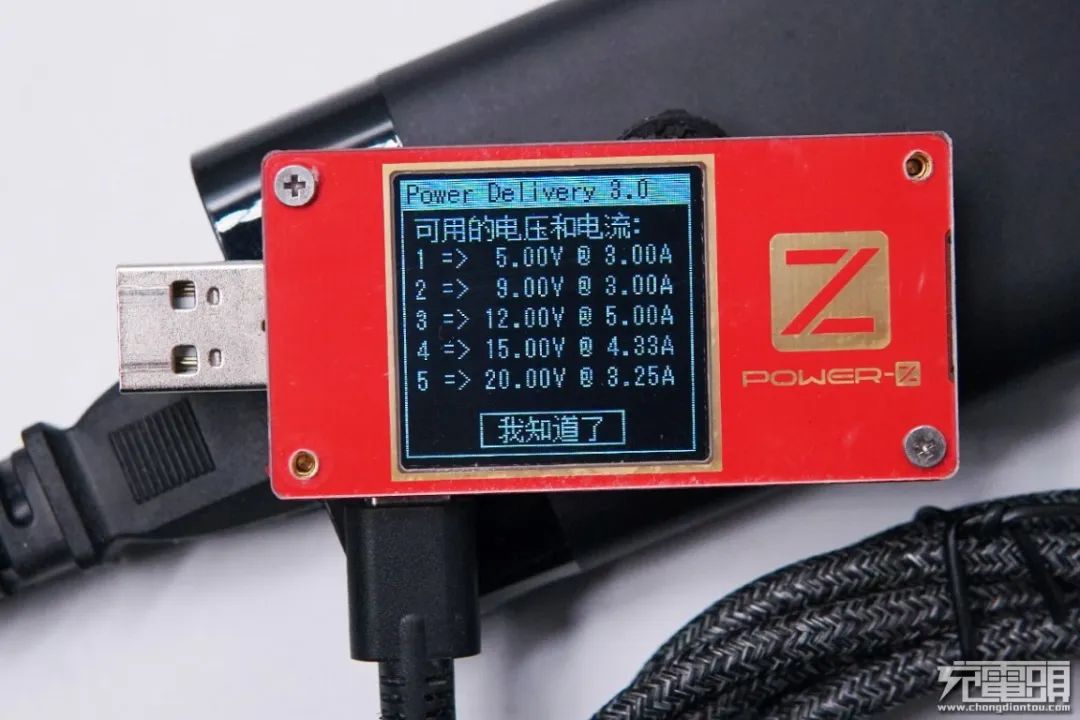

而其PDO报文显示USB-C接口支持USB PD3.0快充标准,具备5V/3A、9V/3A、12V/5A、15V/4.33A、20V3.25A五组固定电压档位。

二、惠普65W PD快充充电器拆解

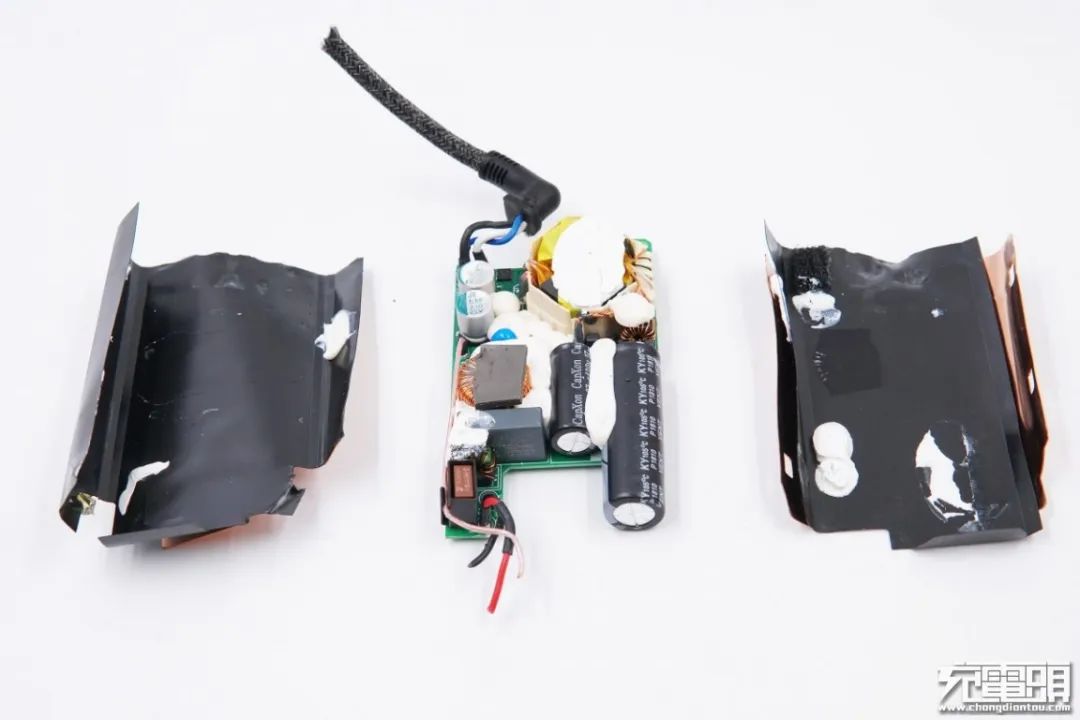

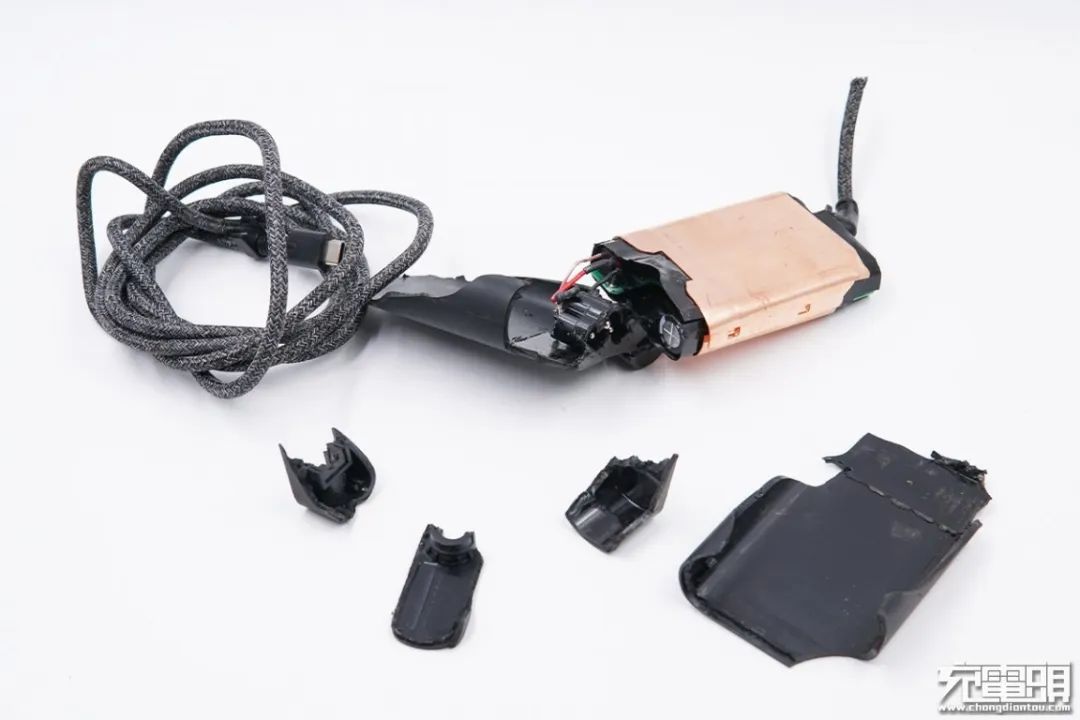

暴力拆开机身壳,PCB板上围绕有一圈金属散热片。

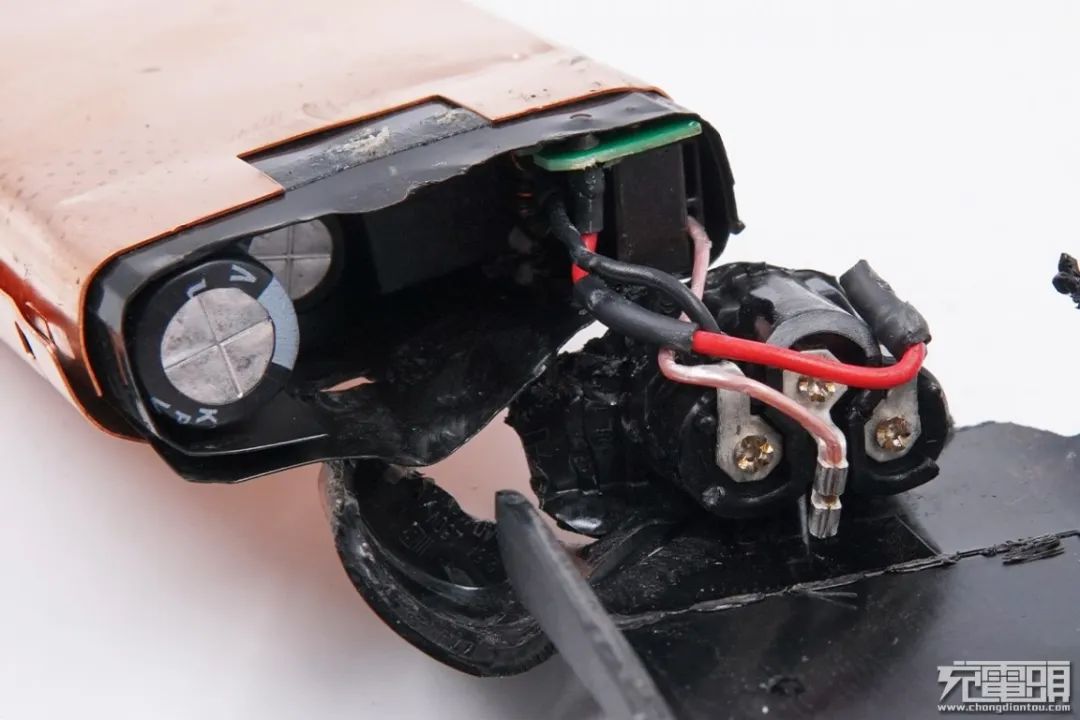

输入端三根线芯分别与插座焊片焊接。

金属散热片和电路板以及元器件之间有黑色绝缘塑料板进行隔离,绝缘塑料板以及各元器件上都注有硅胶,固定元器件的同时又可以将热量导出。

板子背面的主要发热芯片上同样大量注胶帮助导热。

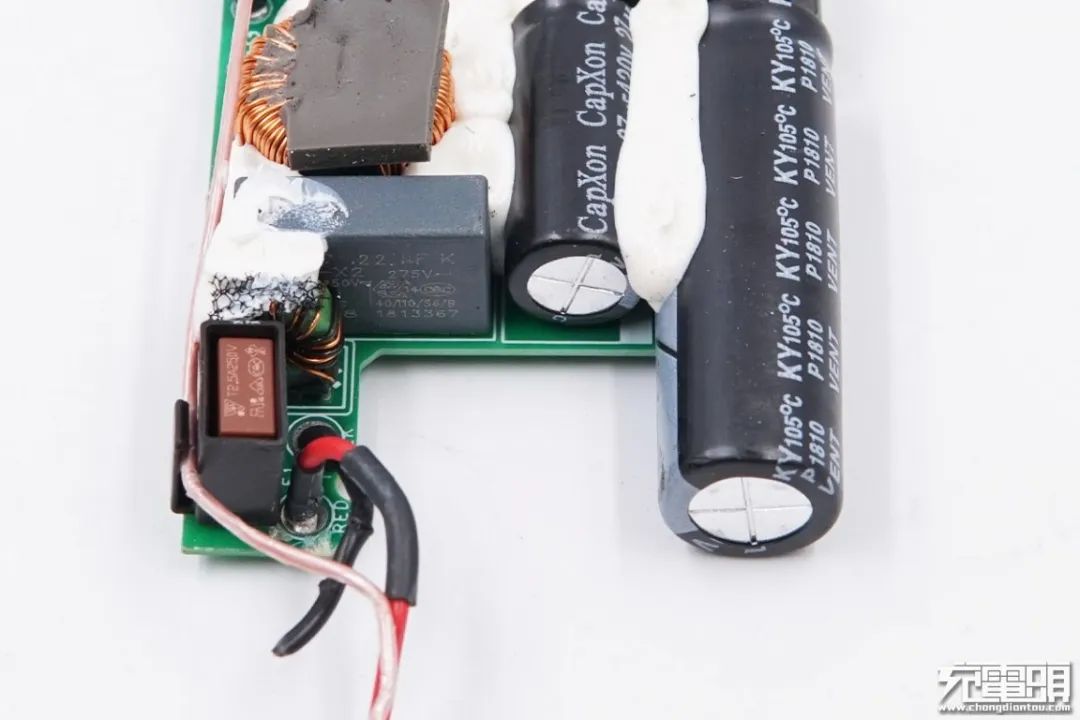

输入端上延时保险丝外套有黑色塑料壳,有一颗共模电感上还贴有灰褐色导热垫,两颗电解电容横置在板子上以节省空间。

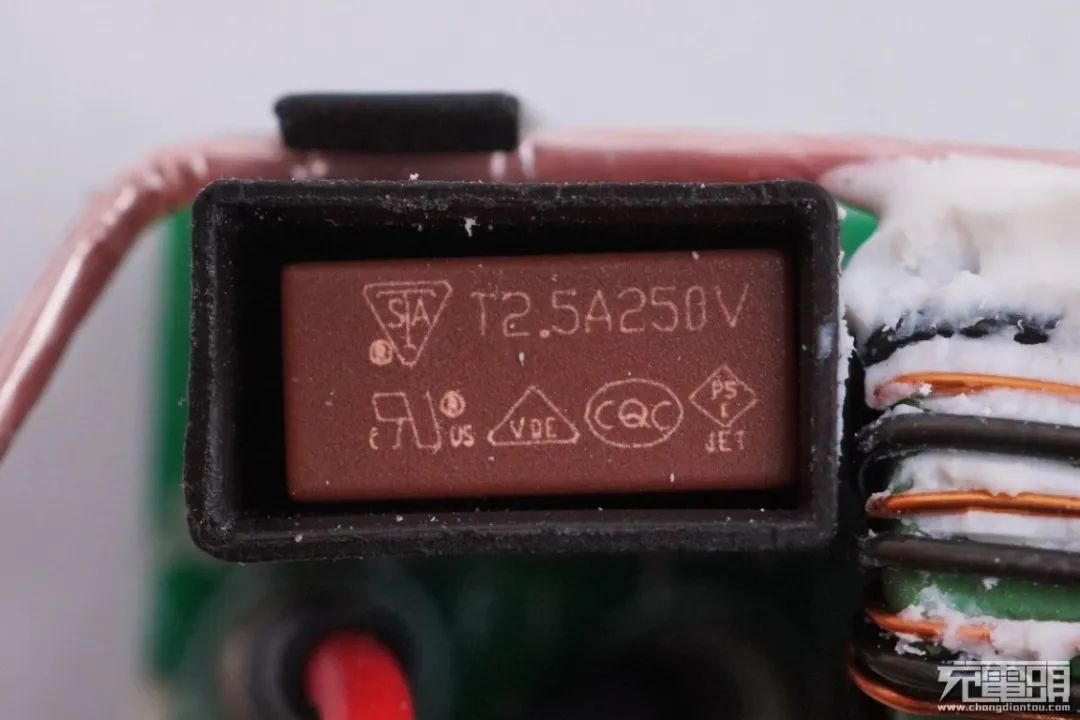

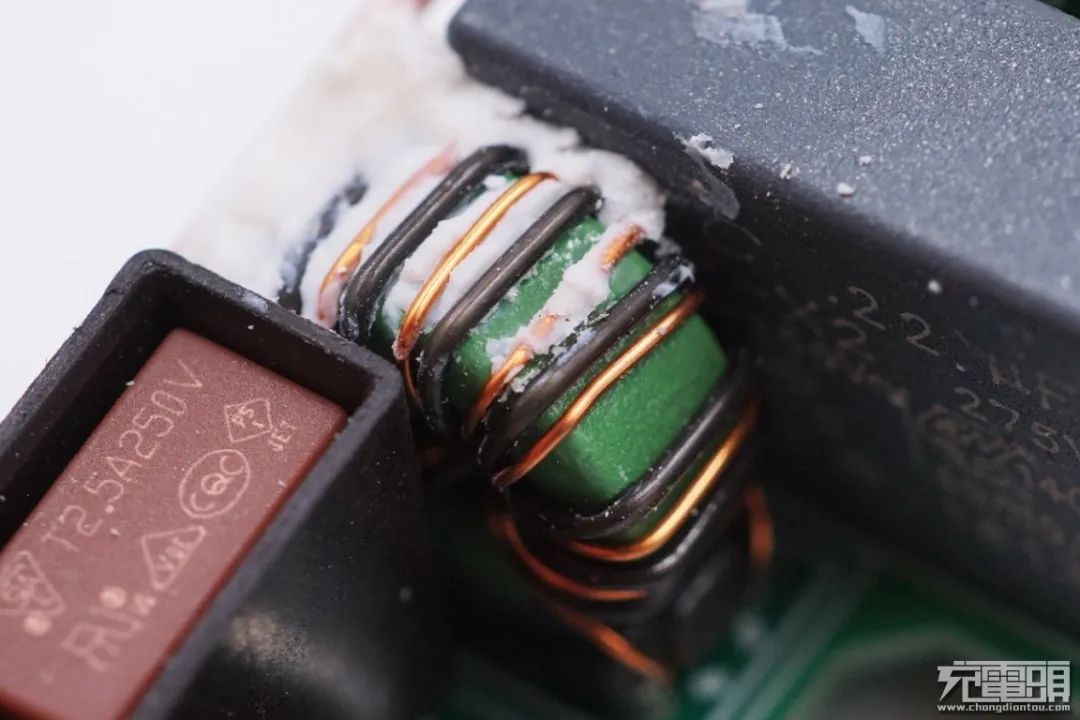

延时保险丝特写,规格为2.5A 250V。

共模电感特写,用于滤除EMI干扰。

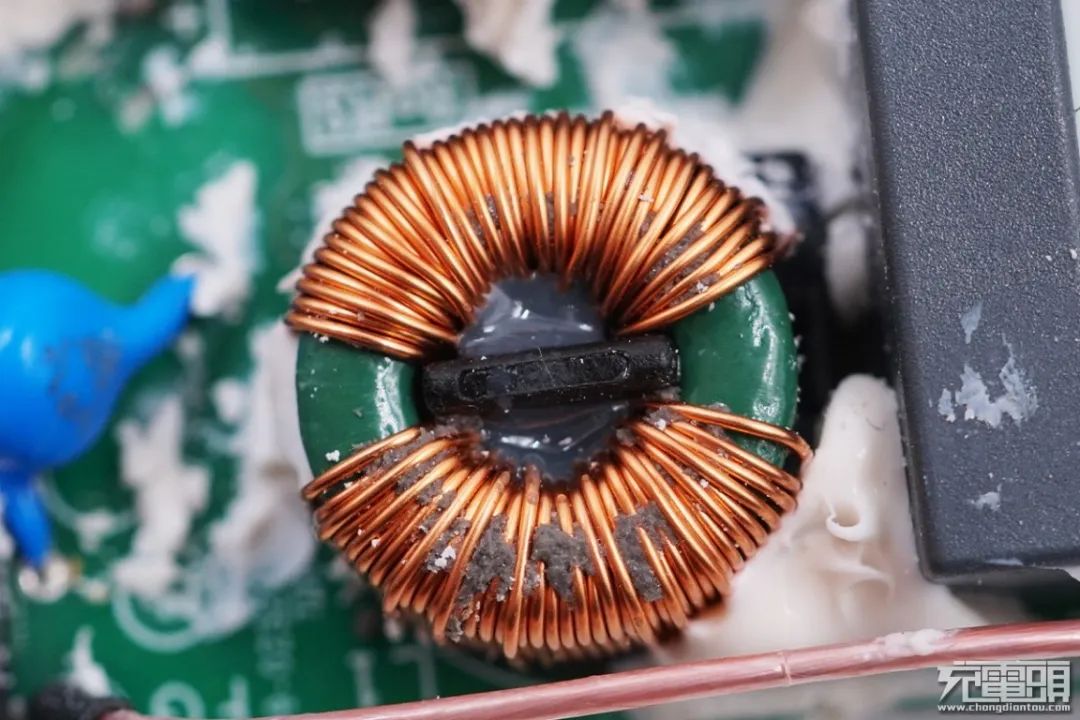

另一颗共模电感中心打胶进行固定。

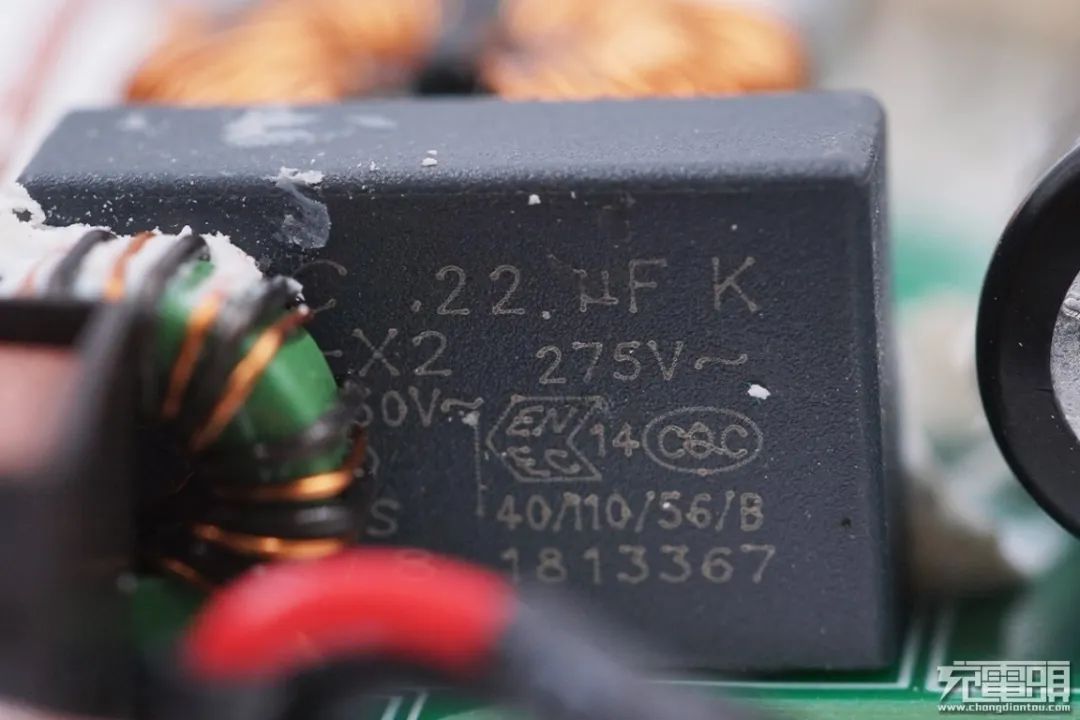

安规X电容的容量为0.22μF。

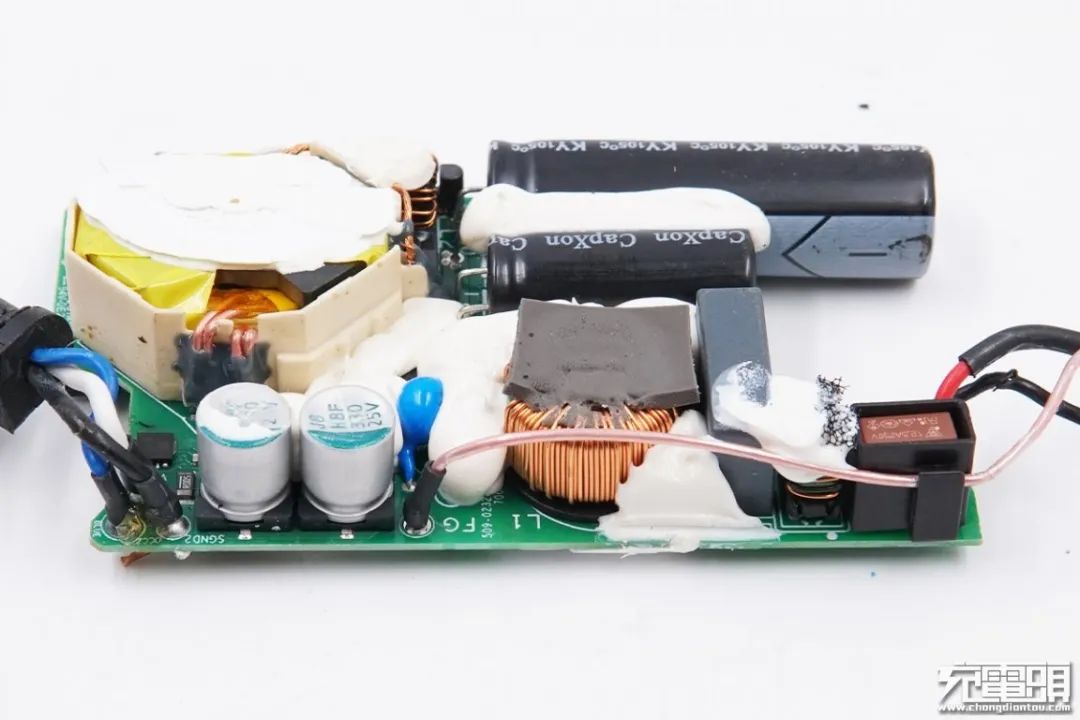

PCB板侧面一览,两颗电解电容均由CapXon丰宾提供,变压器初级采用多股漆包线绕制。

体积较小的初级滤波电解电容规格为420V 27μF。

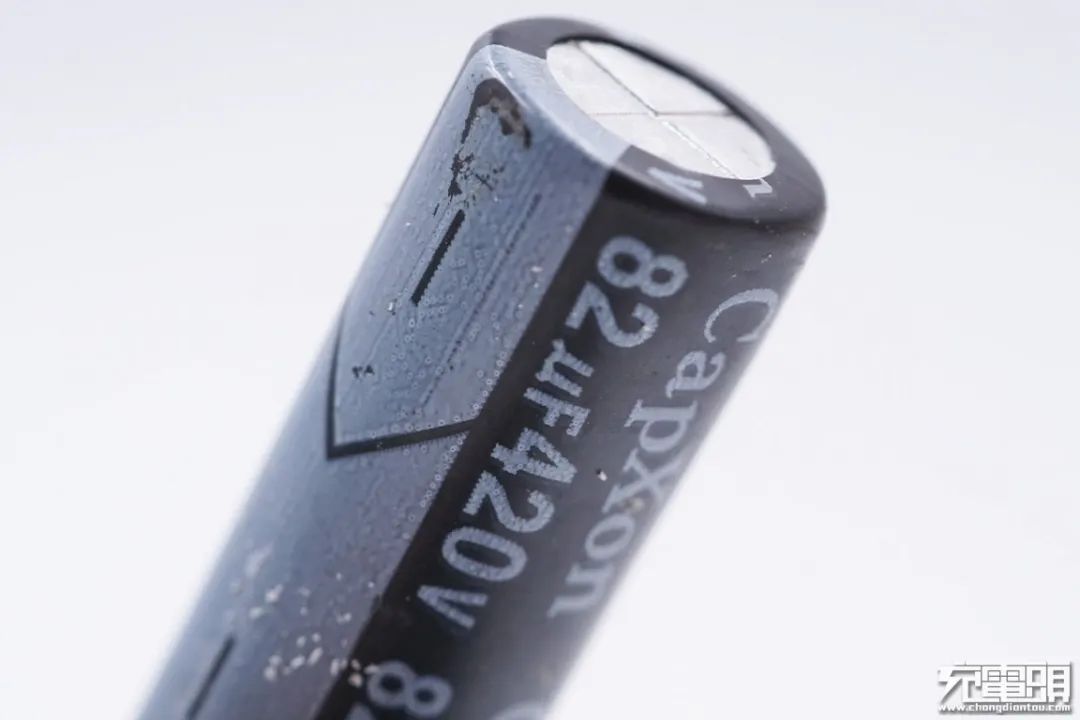

另一颗电解电容规格为420V 82μF,两颗并联工作,总计109μF。

滤波电感特写。

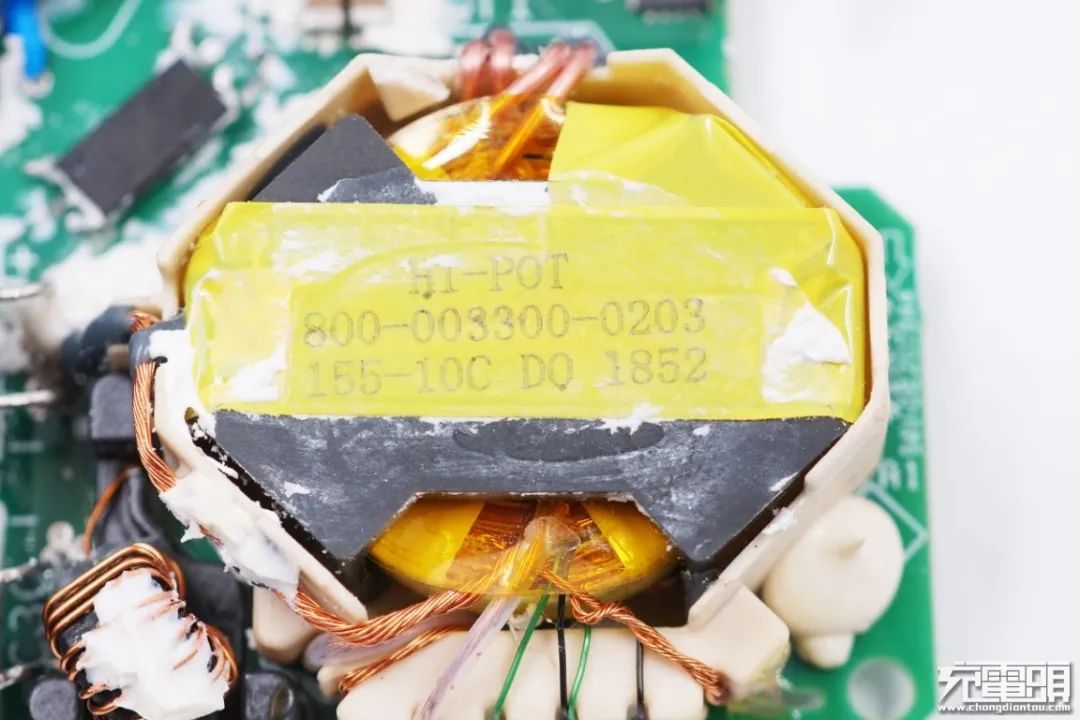

清理掉变压器顶部的硅胶,上面喷码有信息,是已通过HI-POT高压测试的耐高压变压器。

另一侧输出端上可以看到一颗Y电容以及两颗输出滤波固态电容,固态电容旁边还有一颗贴片元件。

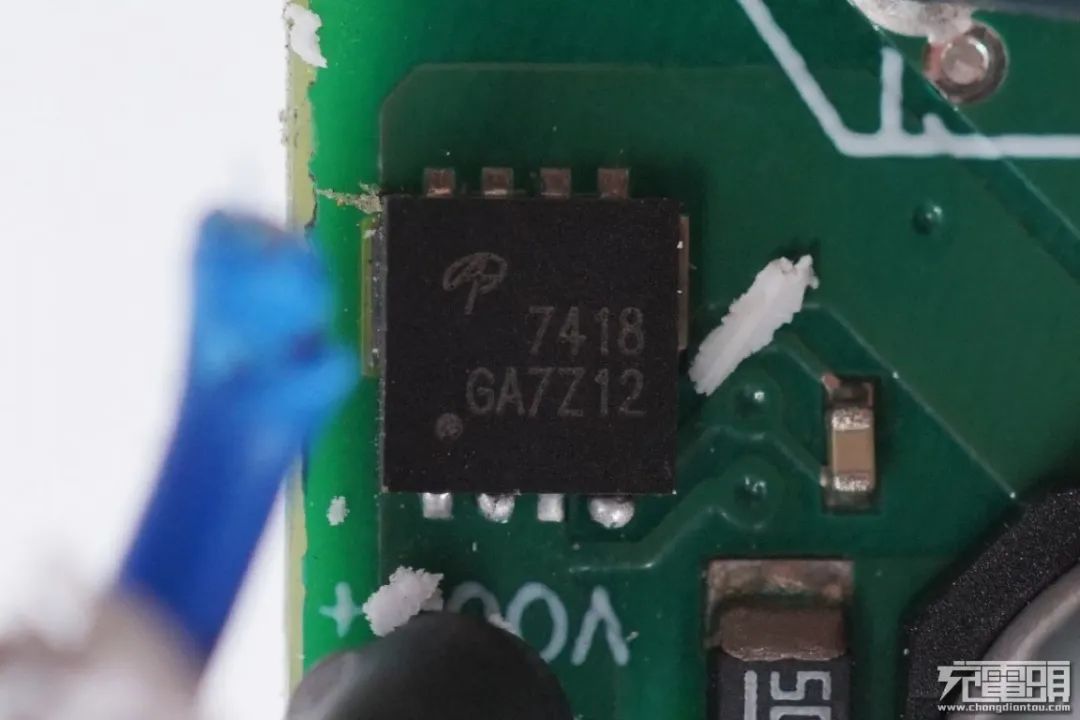

Type-C接口的输出VBUS开关,型号AON7418,NMOS,耐压30V,来自美国万代AOS。

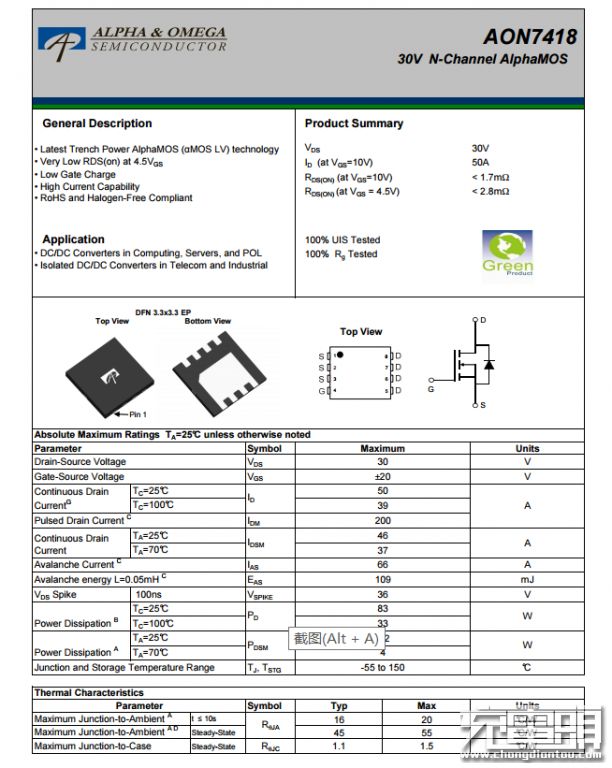

AOS AON7418规格资料。

输出抗干扰蓝色Y电容特写。

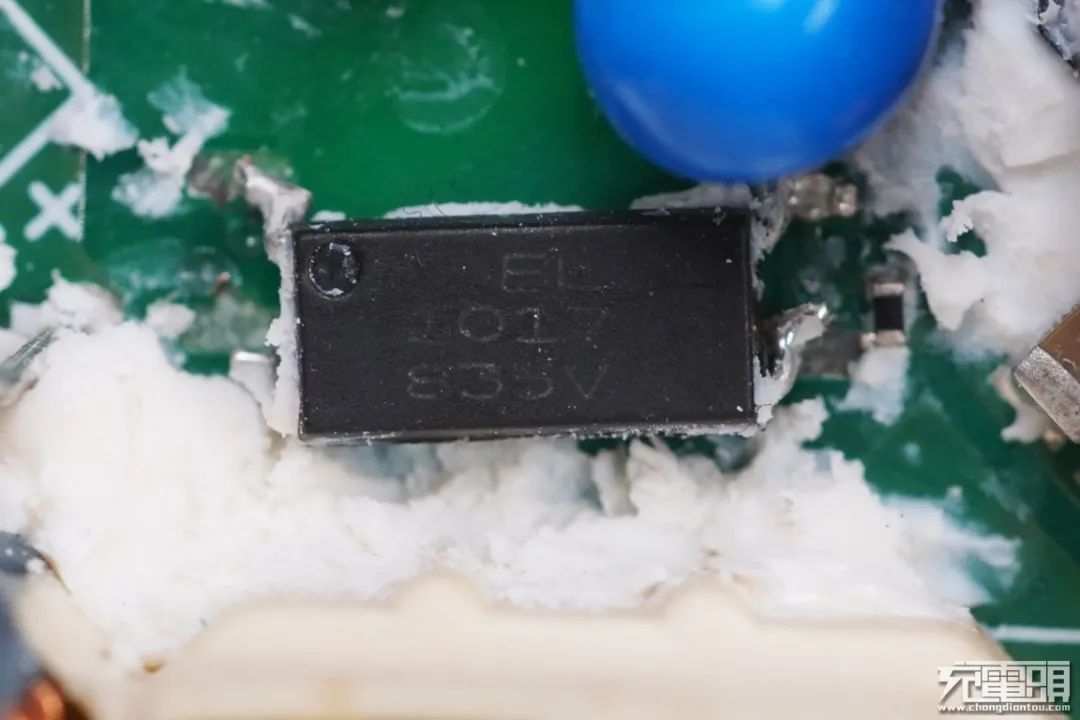

Y电容旁边是亿光EL1017光耦,横跨在初级和次级之间,用于初级次级通信,调节反馈输出电压。

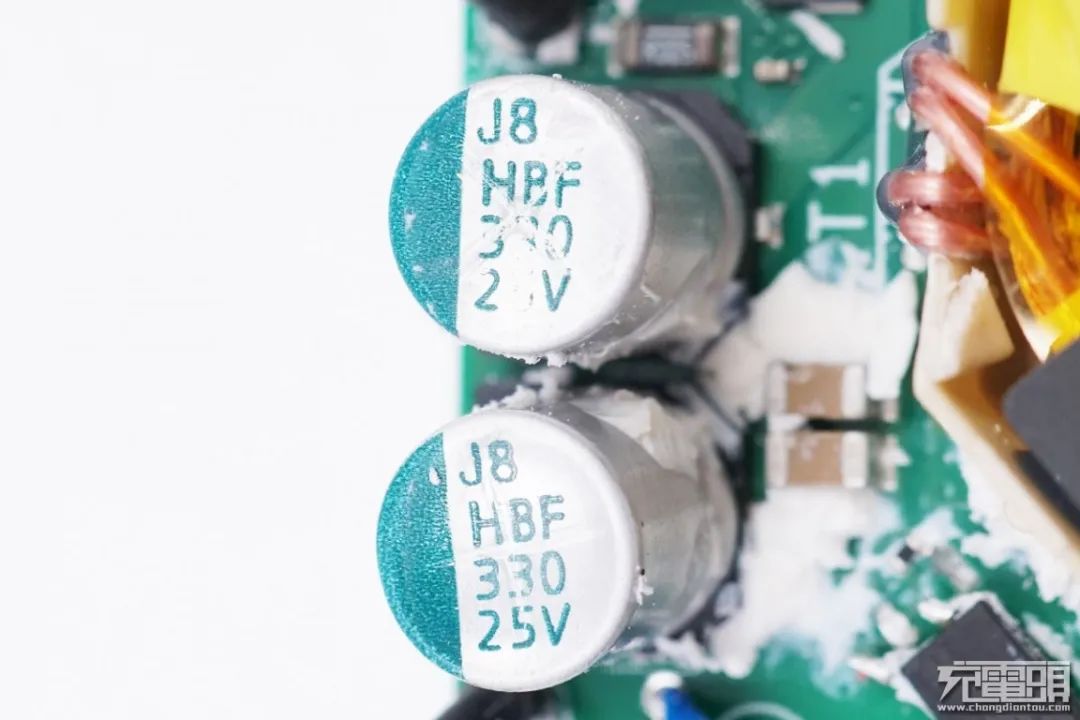

两颗输出滤波电容特写,容量一样均为25V 330μF,顶部有防爆纹。

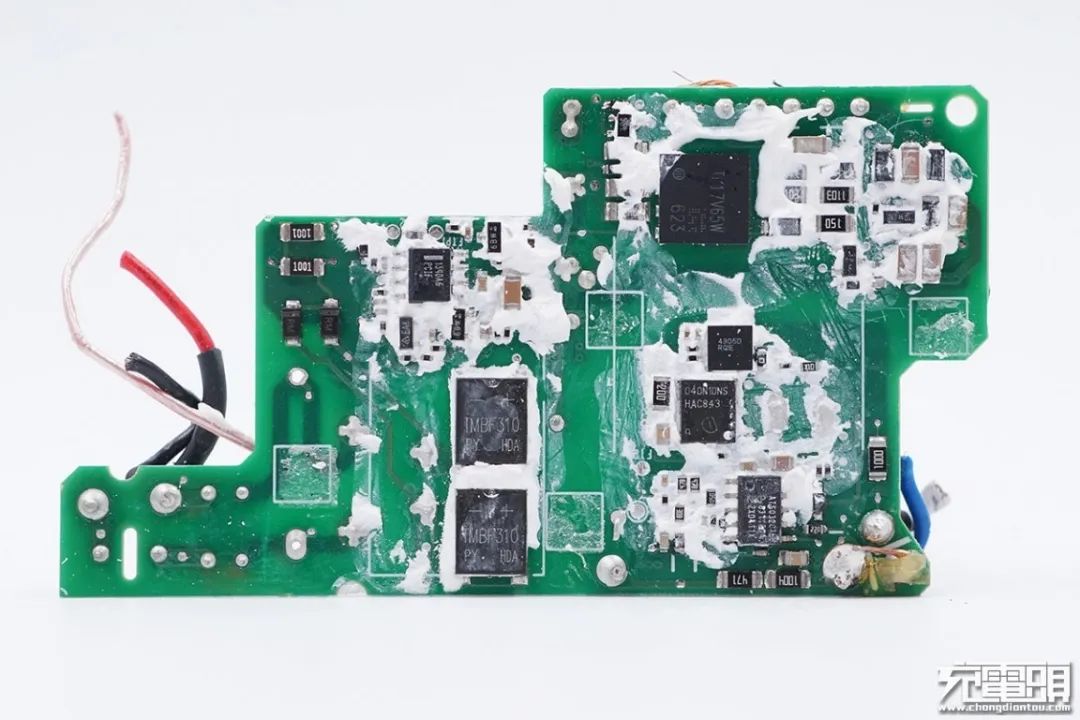

将板子背面的硅胶清理掉,以便我们来了解各个芯片的信息。

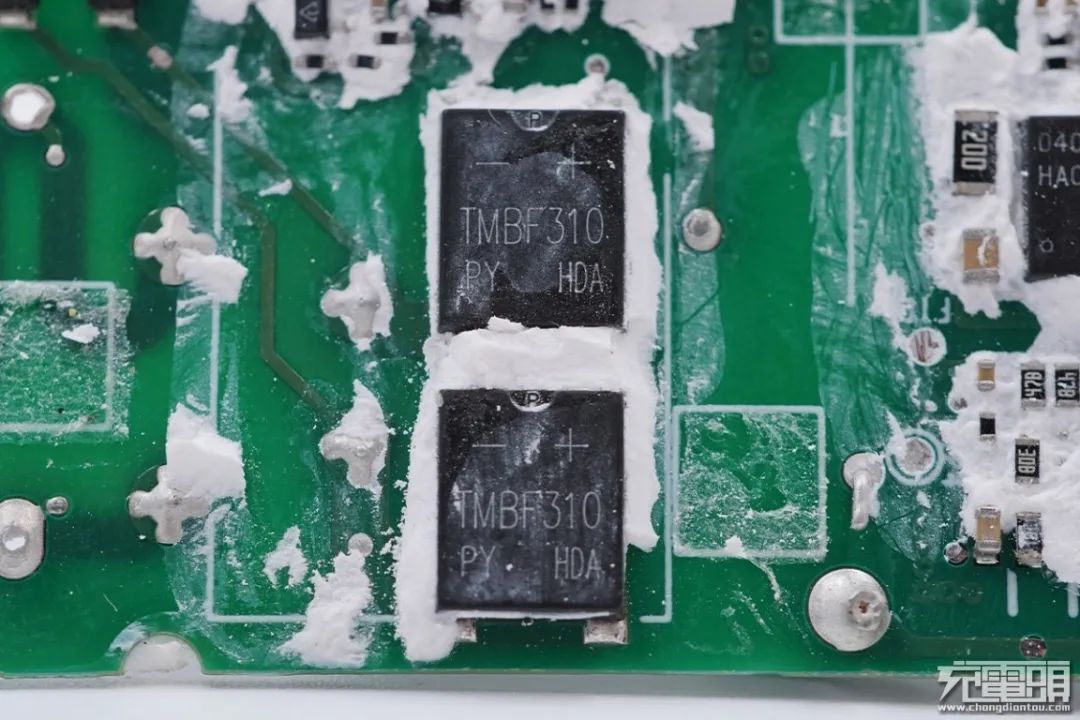

输入端两颗TMBF310整流桥,用于均摊发热。

安森美 NCP1340 PWM控制器,内置高压启动及X2电容放电功能,支持内部热保护。

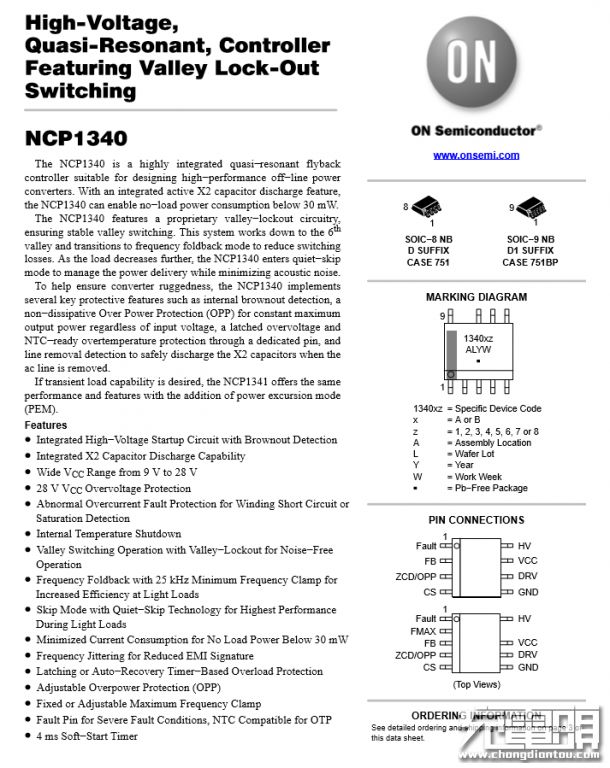

安森美 NCP1340 详细资料。充电头网了解到,采用安森美主控芯片的产品还有小米GaN充电器Type-C 65W、小米65W 2A1C三口快充充电器、小米90W USB PD快充充电器、三星美版15W原装AFC快充充电器、SlimQ 65W氮化镓USB PD快充充电器等。

DIODES AZ432A 1.25V电压基准。

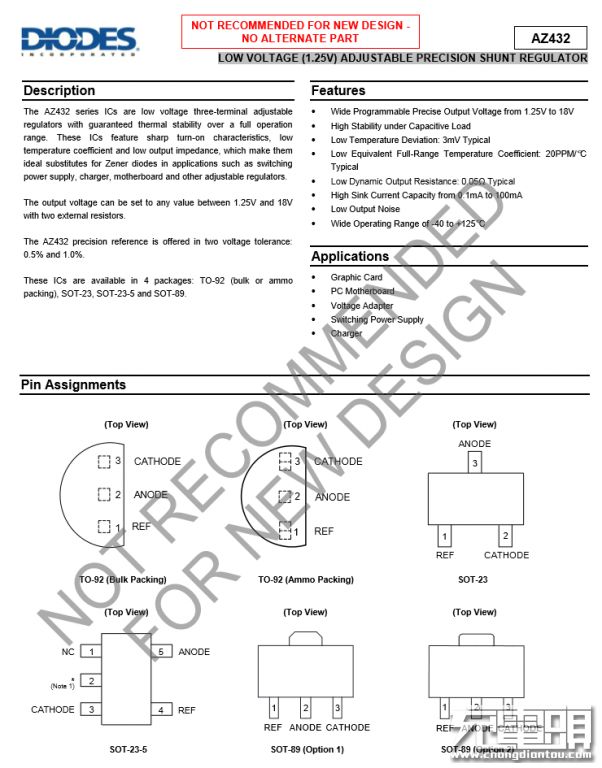

DIODES AZ432A 详细资料。

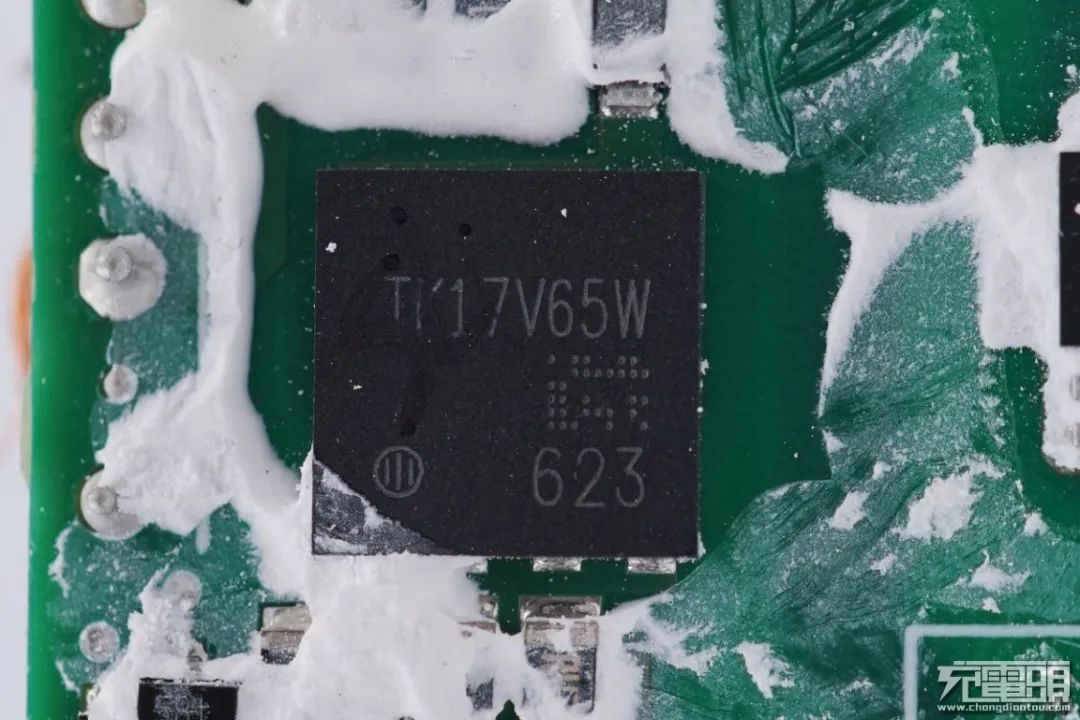

初级开关管,东芝TK17V65W,导阻0.175Ω,耐压650V。

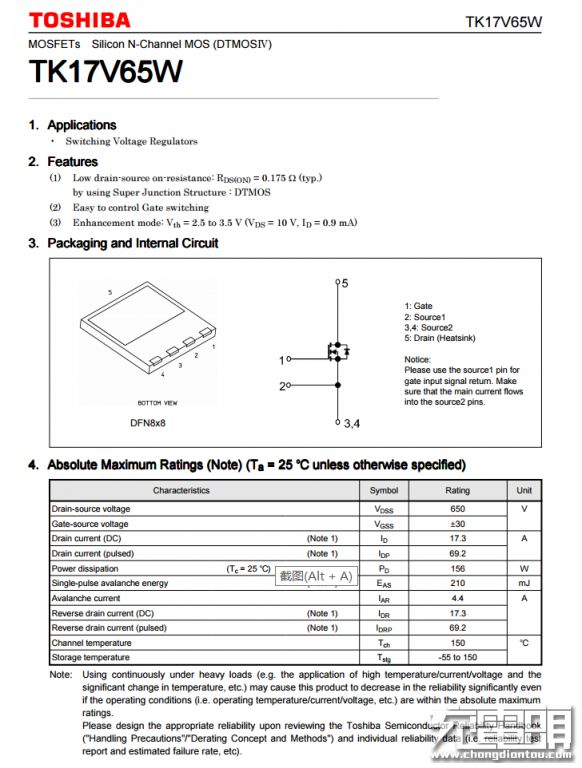

东芝TK17V65W资料信息。

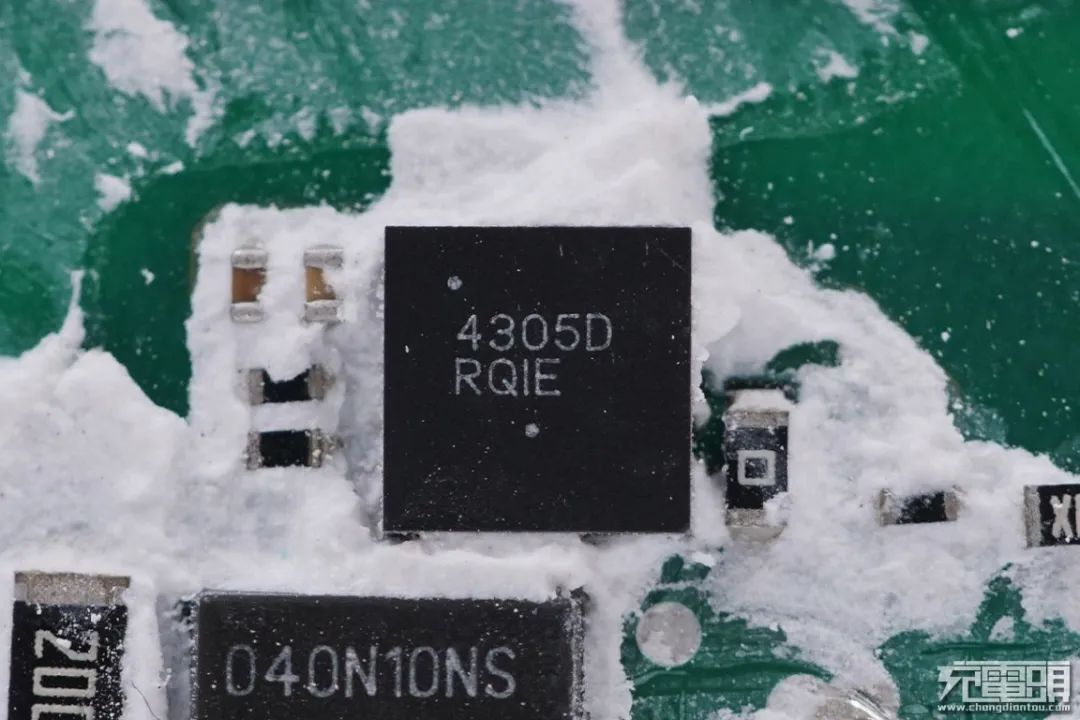

安森美 NCP4305,同步整流控制器,采用DFN封装,最高工作频率达1MHz。

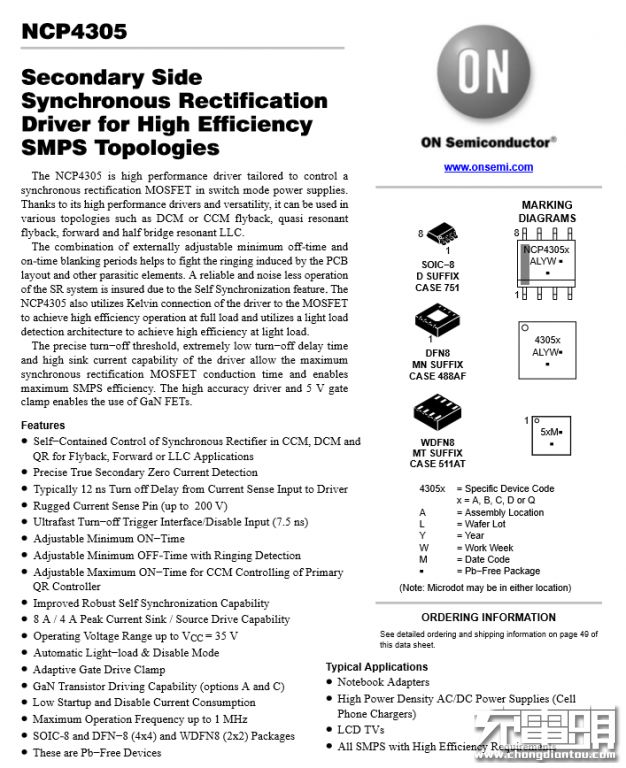

安森美 NCP4305D 详细资料。

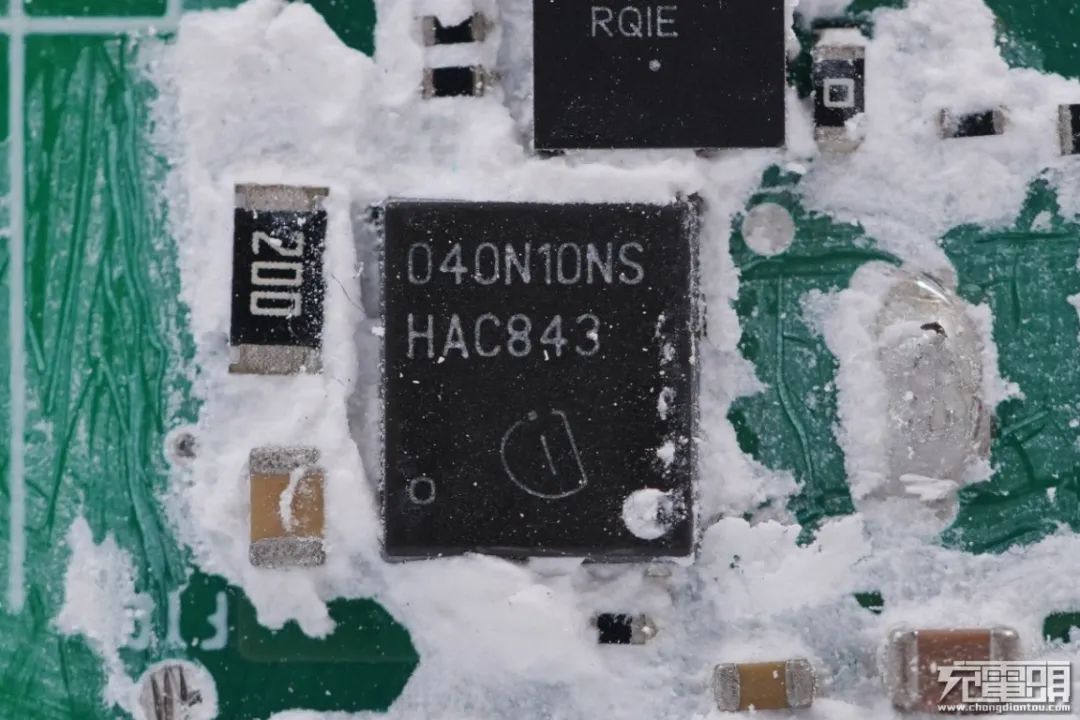

infineon英飞凌的BSC040N10NS5,耐压100V,导阻4mΩ,用于同步整流。

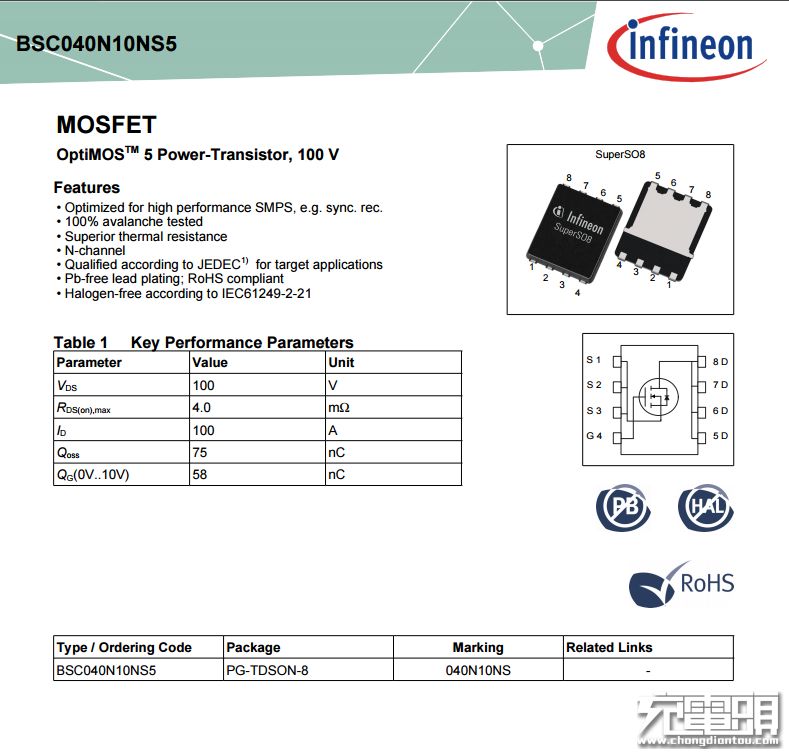

英飞凌BSC040N10NS5资料信息。

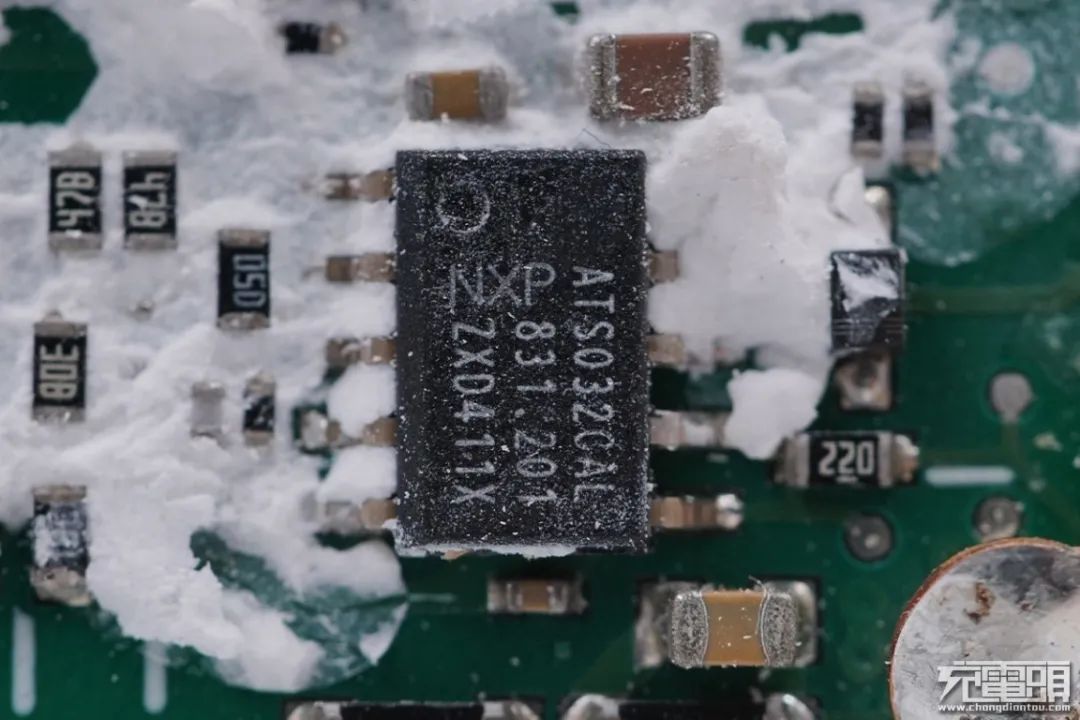

NXP恩智浦的一颗芯片,丝印ATS032CAL,为PD协议芯片,内置输出电流检测。

充电头网了解到,采用恩智浦的快充产品还有
