拆解报告:biaze毕亚兹18W USB PD快充充电器

拆解报告:biaze毕亚兹18W USB PD快充充电器
2020年04月02日 18:30 充电头网

。最近充电头网拿到了biaze毕亚兹一款18W USB PD快充充电器FC87C,这款充电器整体小巧圆润,方便携带出门,具备三组固定电压档位,最大支持18W PD快充输出,能够满足iPhone 11用户的日常快速充电需求。下面我们就对这款充电器进行拆解,看看里面用料如何。

一、毕亚兹18W PD快充充电器外观

这款充电器采用白色外包装盒,整体设计简约,包装盒正面印有biaze毕亚兹品牌、充电功率以及充电器外观图等信息。

包装盒背面印有产品使用简图和商家的一些基本信息。

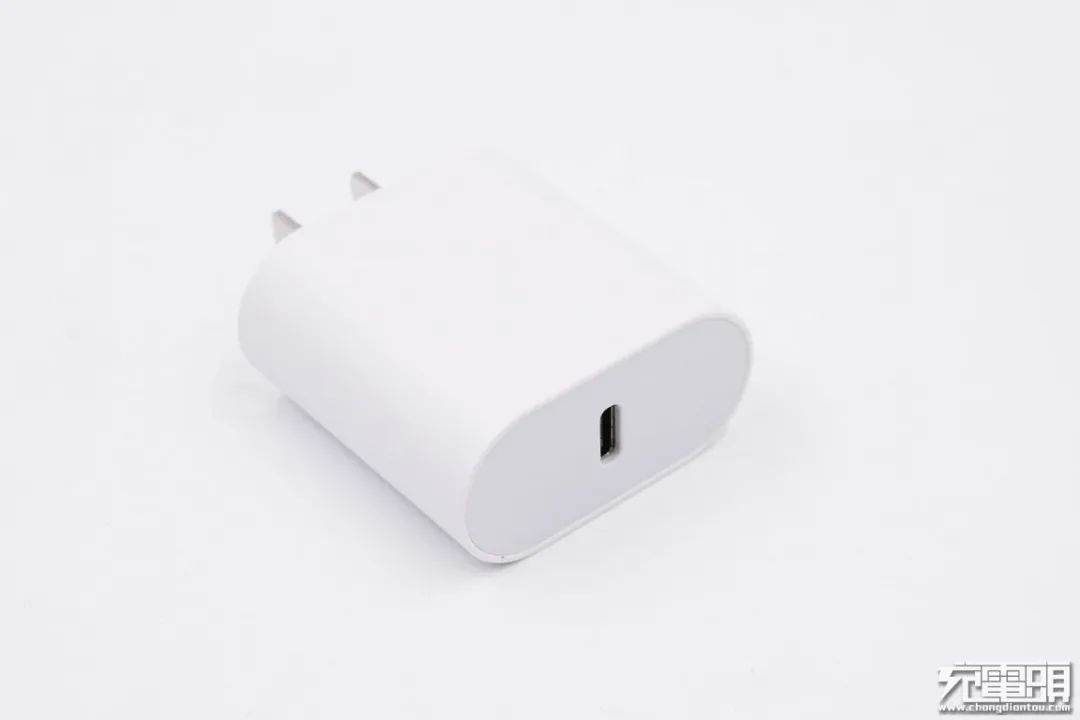

biaze毕亚兹 18W USB PD快充充电器设计风格简约,外壳通体白色,整体小巧便携,机身表面进行磨砂处理,可有效抗指纹,侧身为半圆弧面设计。

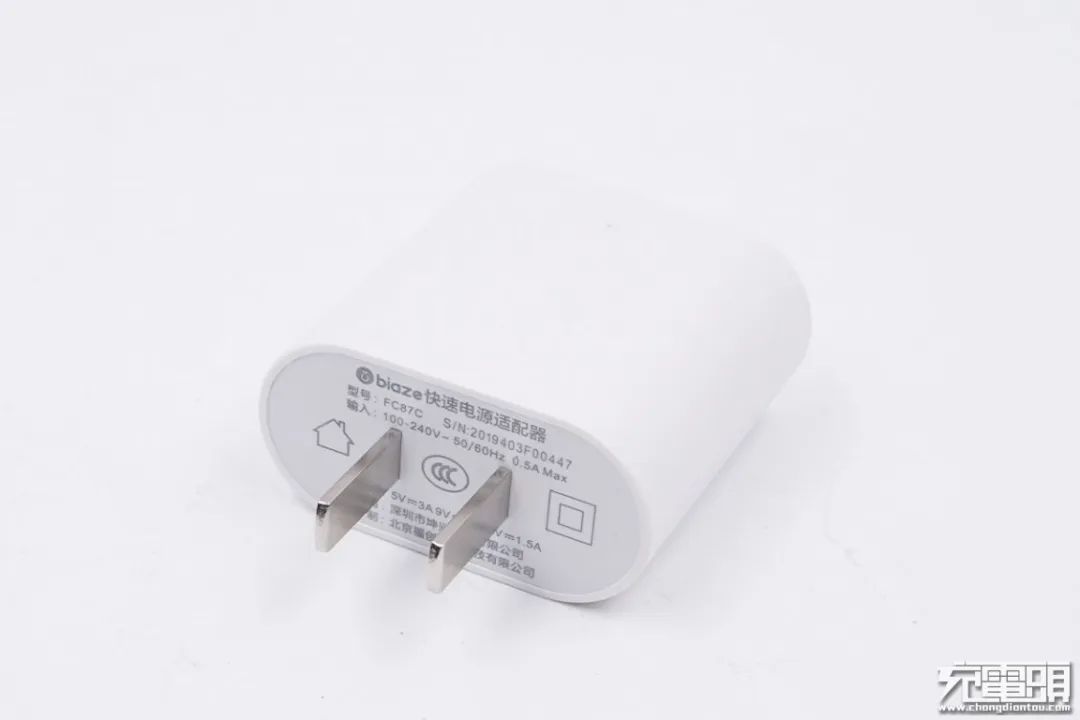

输入端采用固定式国标插脚。

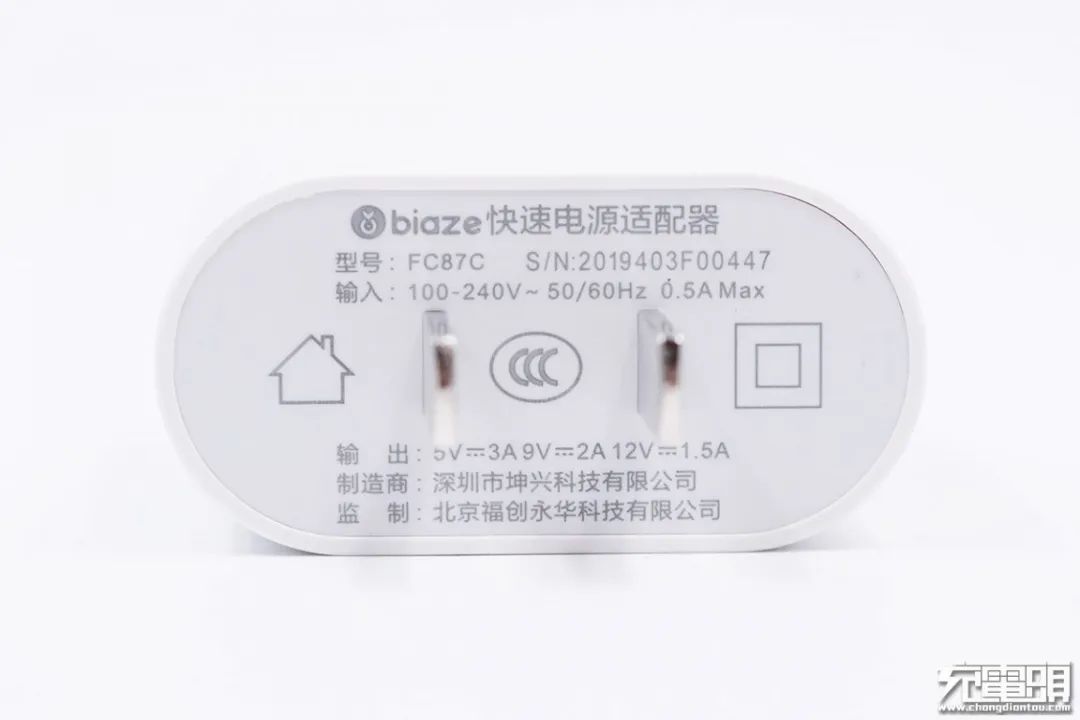

输入端外壳上标准产品参数信息

产品名称:biaze快速电源适配器

型号:FC87C

S/N:2019403F00447

输入:110-240V~ 50/60Hz 0.5A Max

输出:5V/3A、9V/2A、12V/1.5A

制造商:深圳市坤兴科技有限公司

监制:北京福创永华科技有限公司

产品已经通过了3C认证。

充电头网了解到,由坤兴科技工生产的产品还有努比亚红魔5G手机原装55W USB PD快充充电器、努比亚红魔30W USB PD PPS充电器、图拉斯30W 1A1C USB PD快充充电器、毕亚兹65W 2C1A氮化镓快充充电器、坤兴27W QC4+充电器、坤兴45W QC4+充电器等。

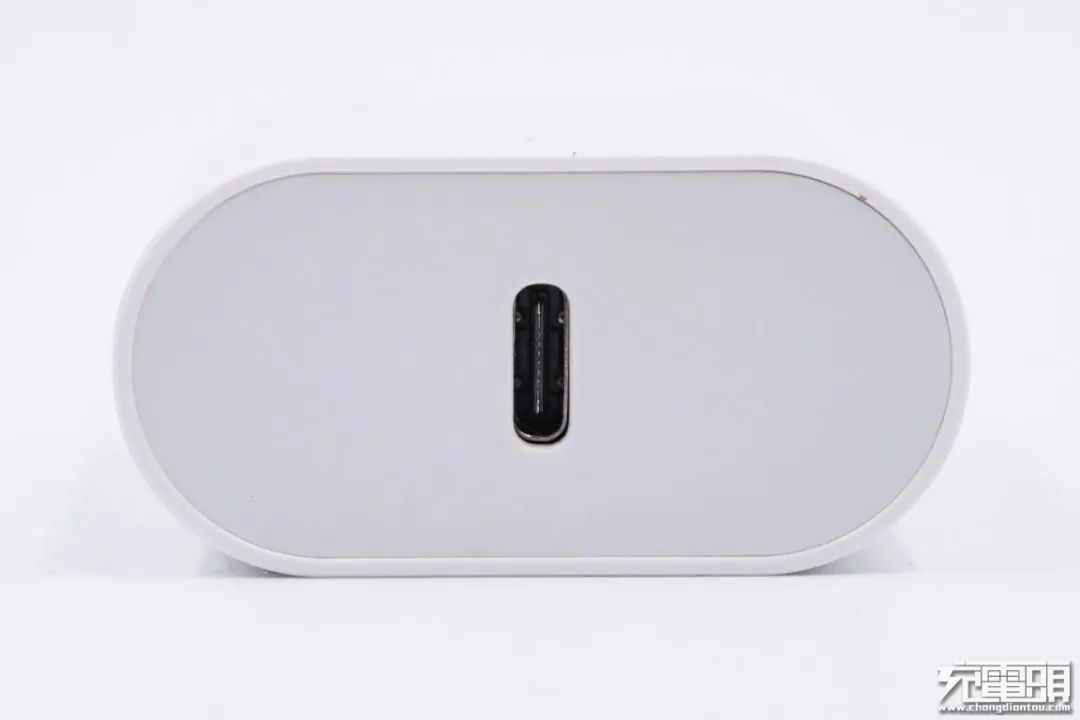

输出顶面配有一个USB-C接口,黑色舌片不露

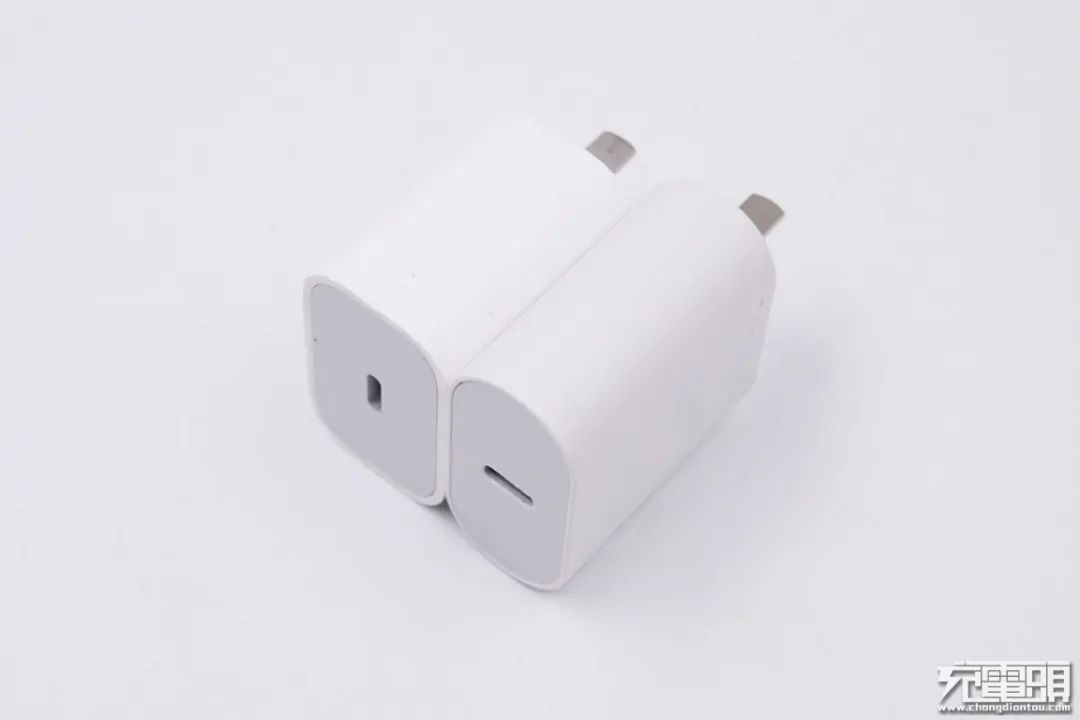

苹果18W充电器直观比较,这款充电器要略长一点。

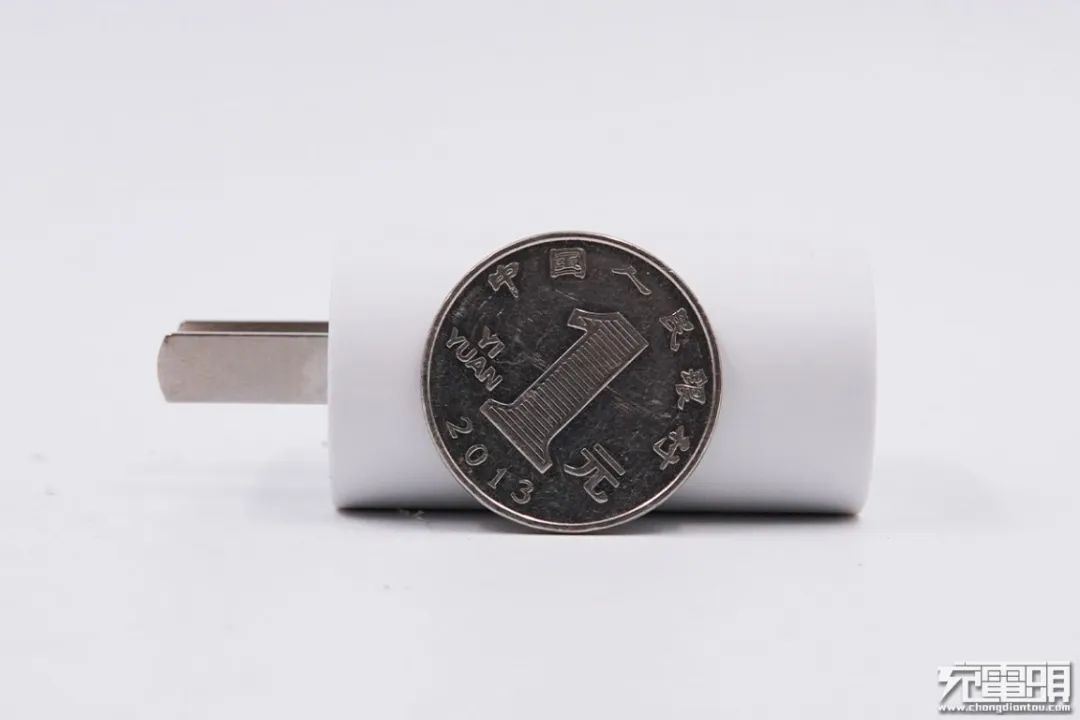

厚度和一元硬币直径相当。

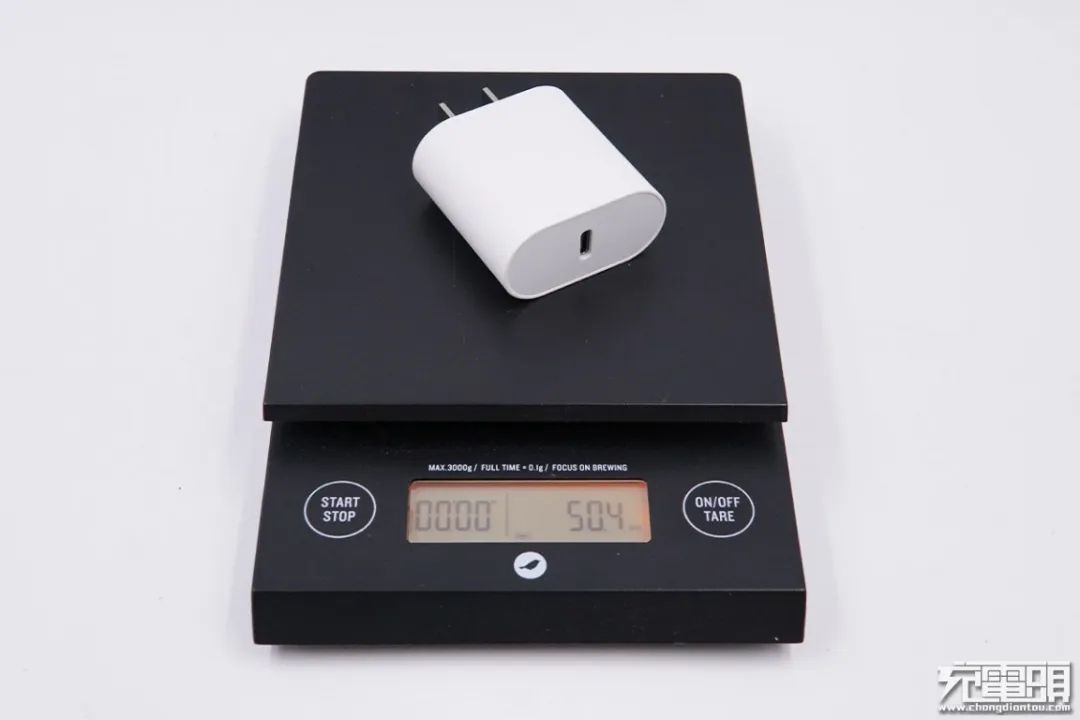

产品净重约为50g。

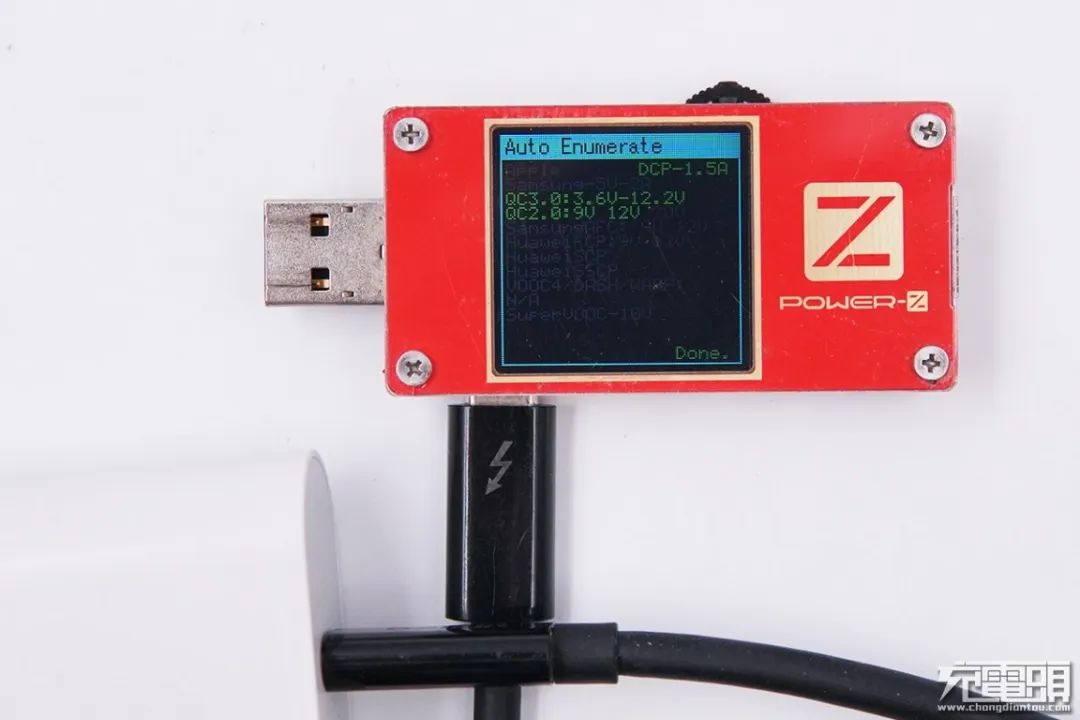

使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议,显示支持USB-DCP协议,以及QC2.0和QC3.0两个快充协议。

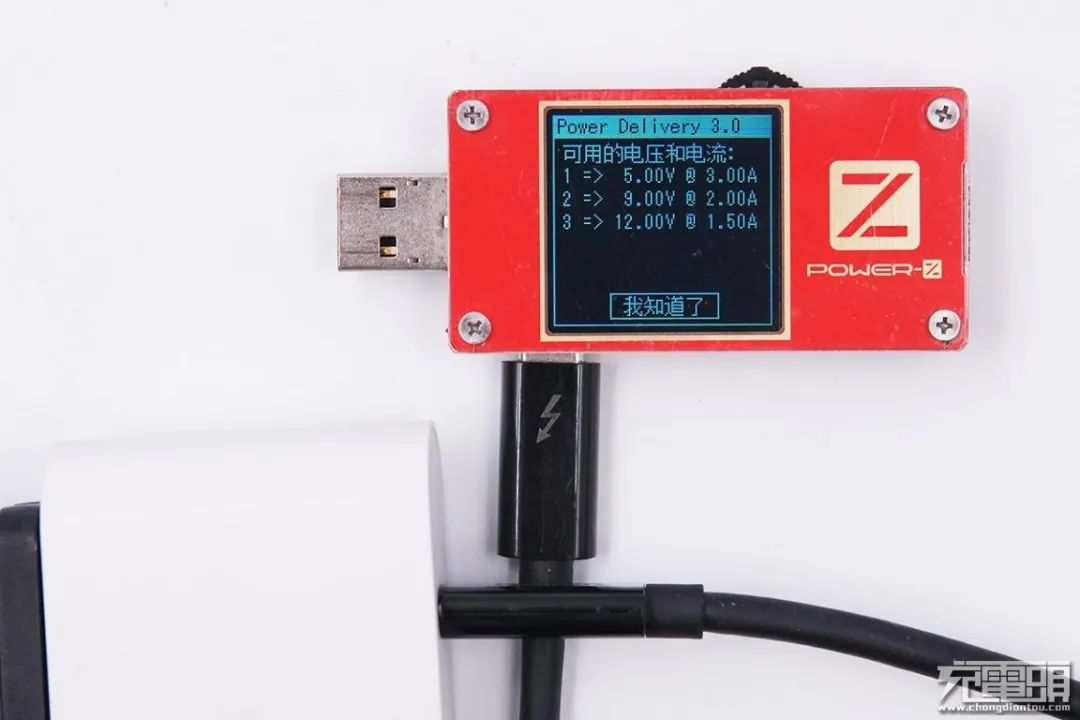

此外,其PDO报文显示USB-C接口还支持USB PD3.0快充标准,具备5V/3A、9V/2A、12V/1.5A三组固定电压档位。

二、毕亚兹18W PD快充充电器拆解

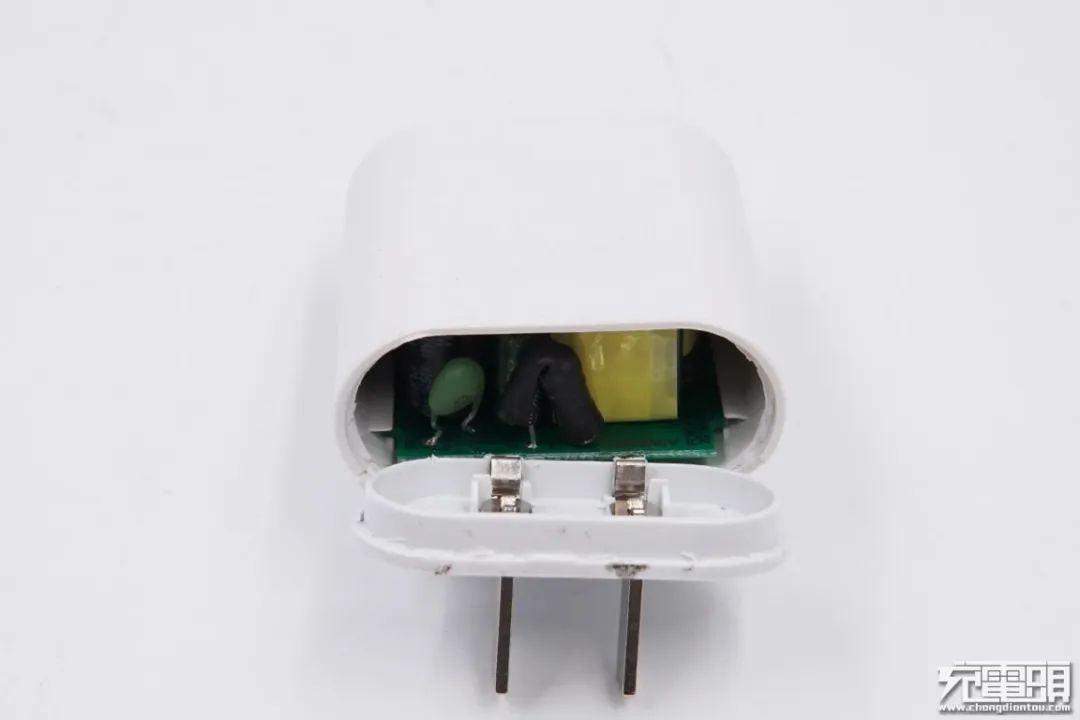

暴力拆开输入端外壳,插脚和PCB板通过弹片接触进行导通,PCB板则通过外壳内部的凹槽进行固定。

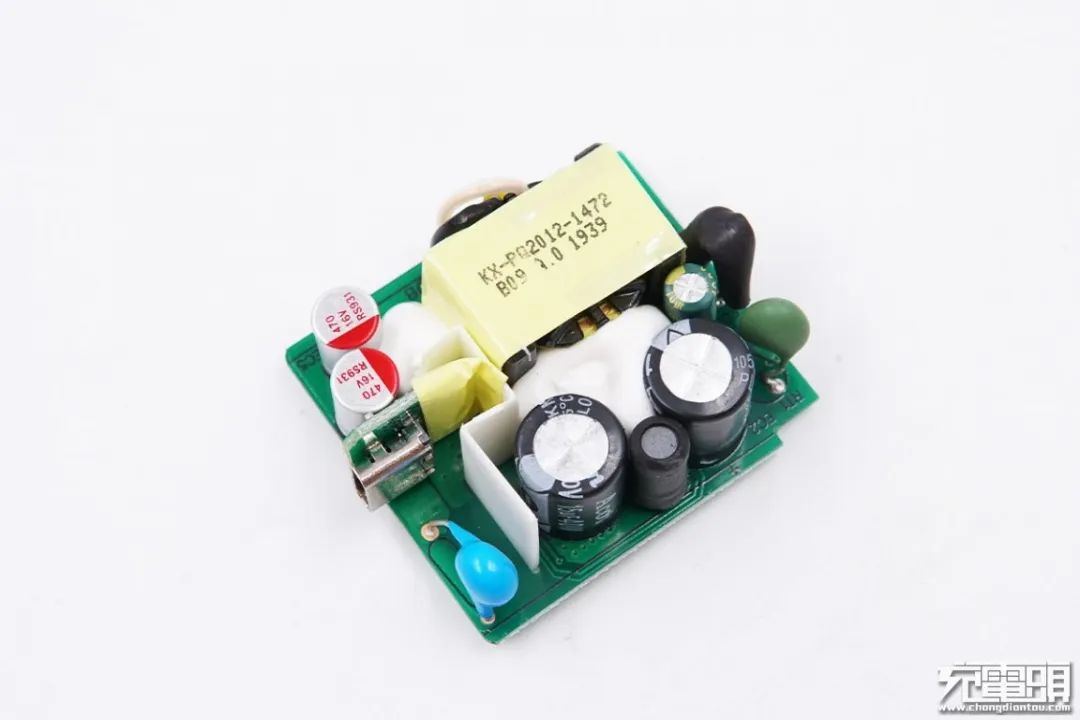

电路板上变压器、固态电容、电解电容等元器件均有打胶进行固定,初级次级之间还有白色绝缘板进行隔离。

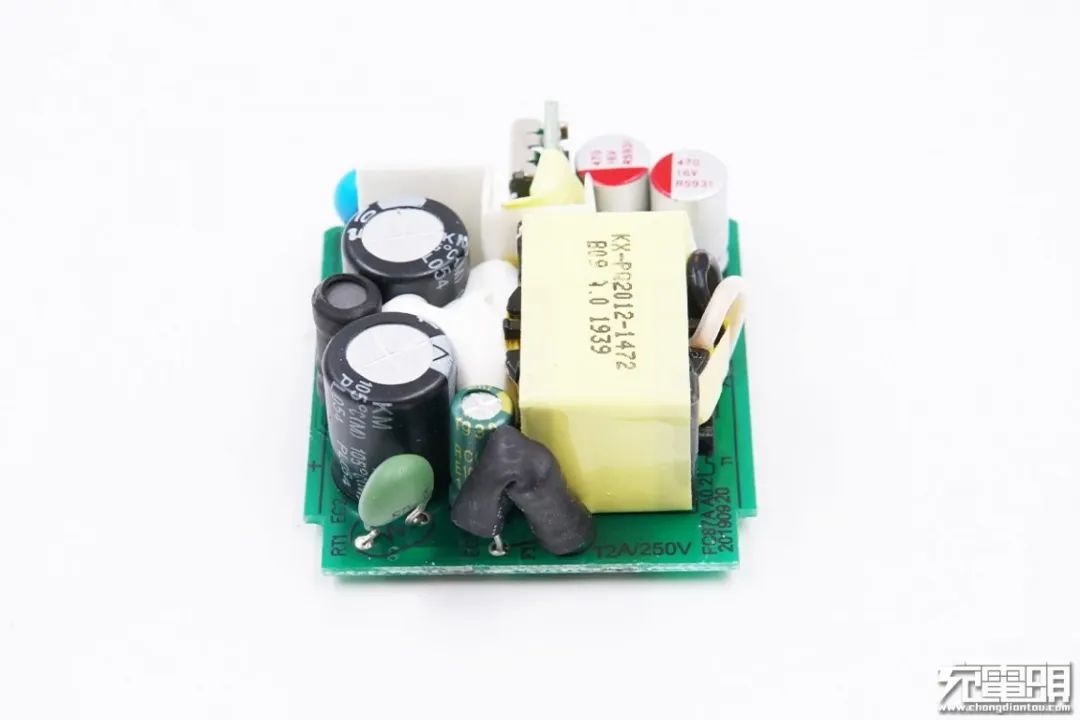

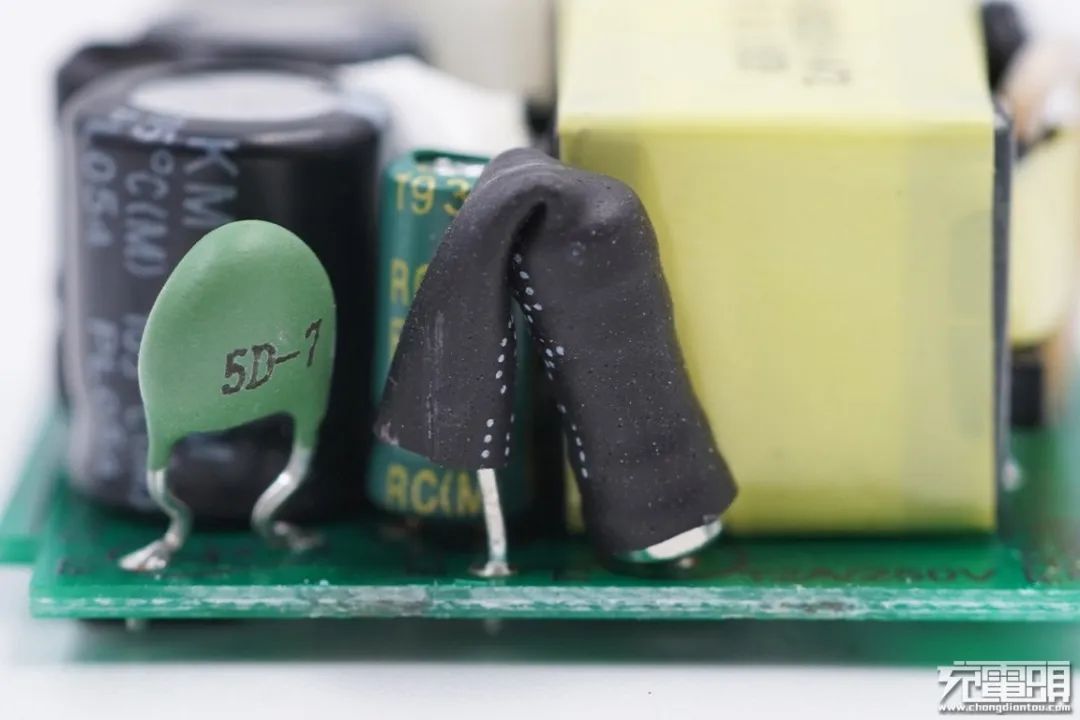

PCB板正面一览,输入端上焊接有保险管、NTC浪涌抑制电阻、PWM主控芯片供电电容。

保险管特写,外套热缩管。

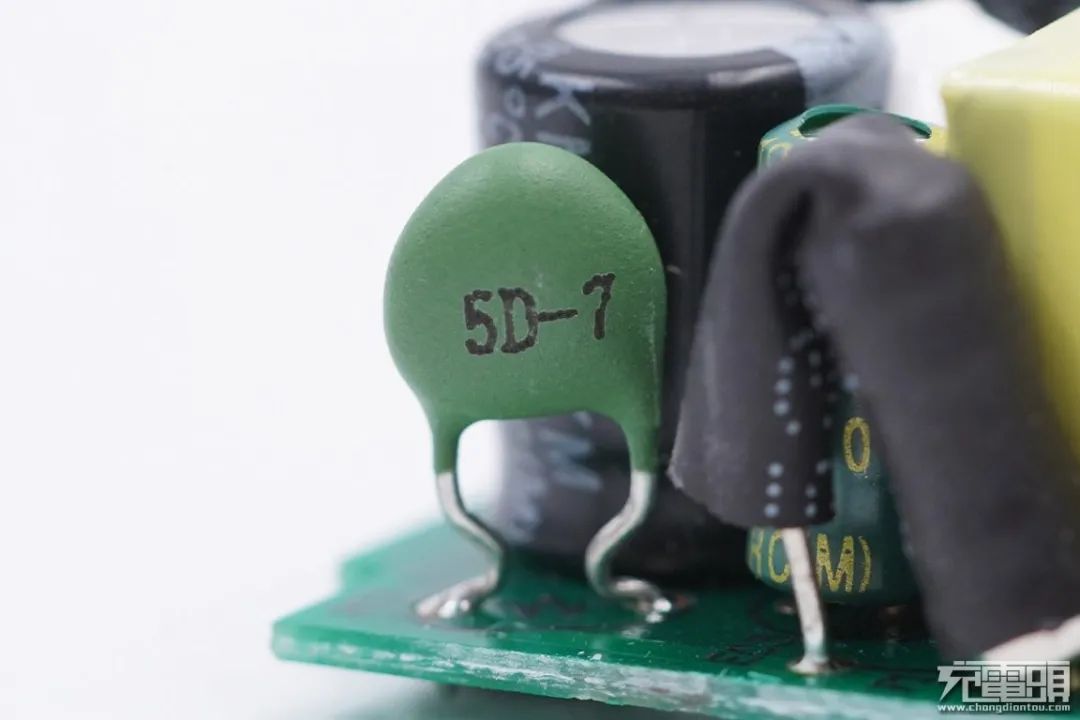

NTC浪涌抑制电阻特写,用于抑制上电浪涌电流。

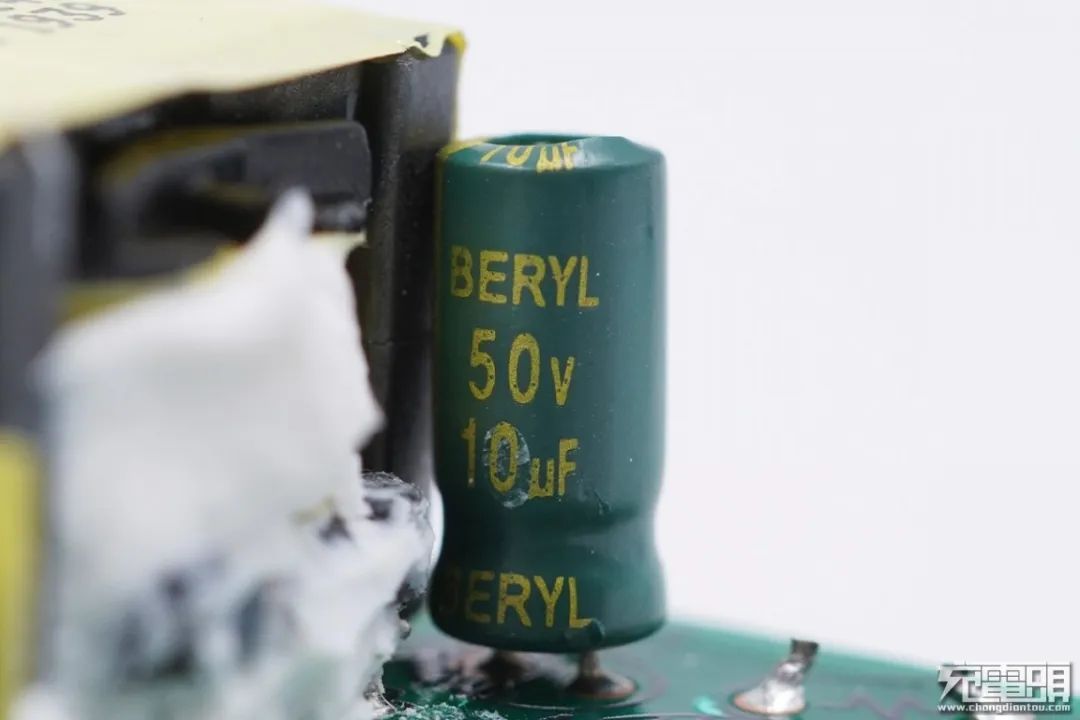

PWM主控芯片供电电容来自BERYL绿宝石,规格为50V 10μF。

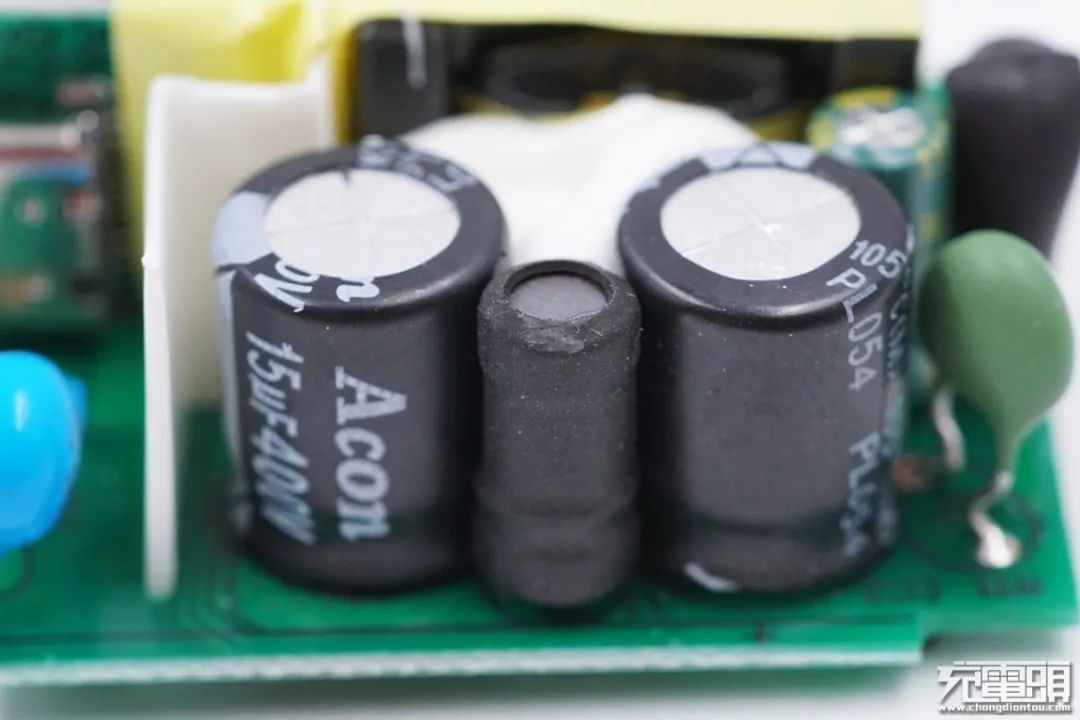

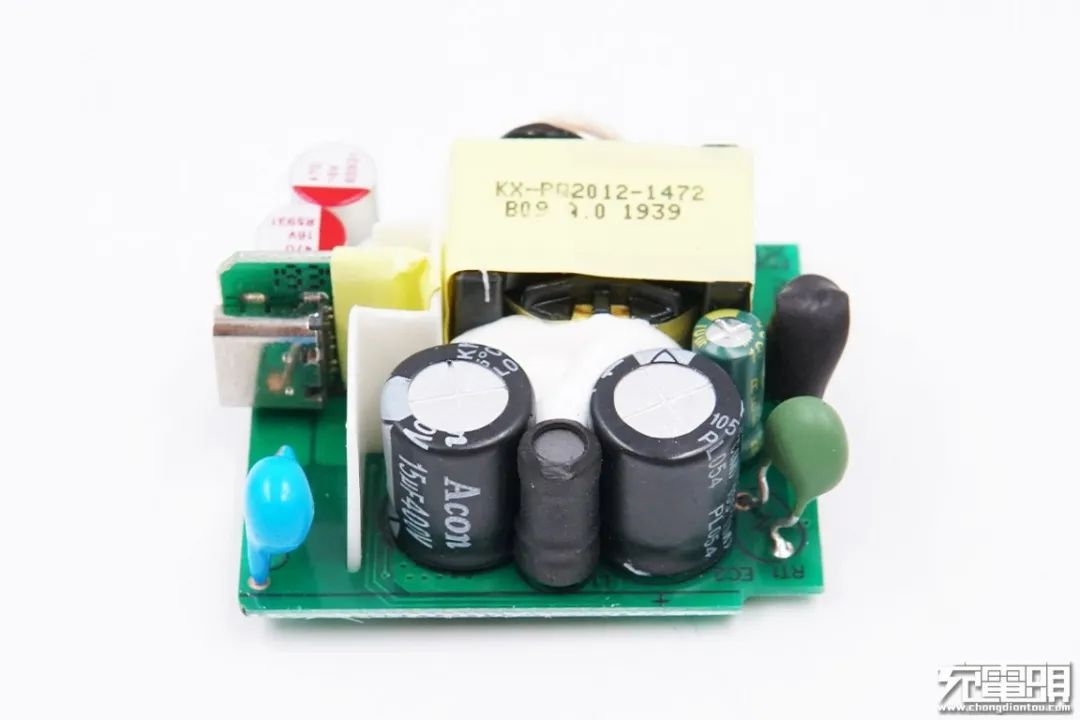

PCB板侧面一览,两颗电解电容和一颗工字电感。

工字电感特写,外套热缩管。

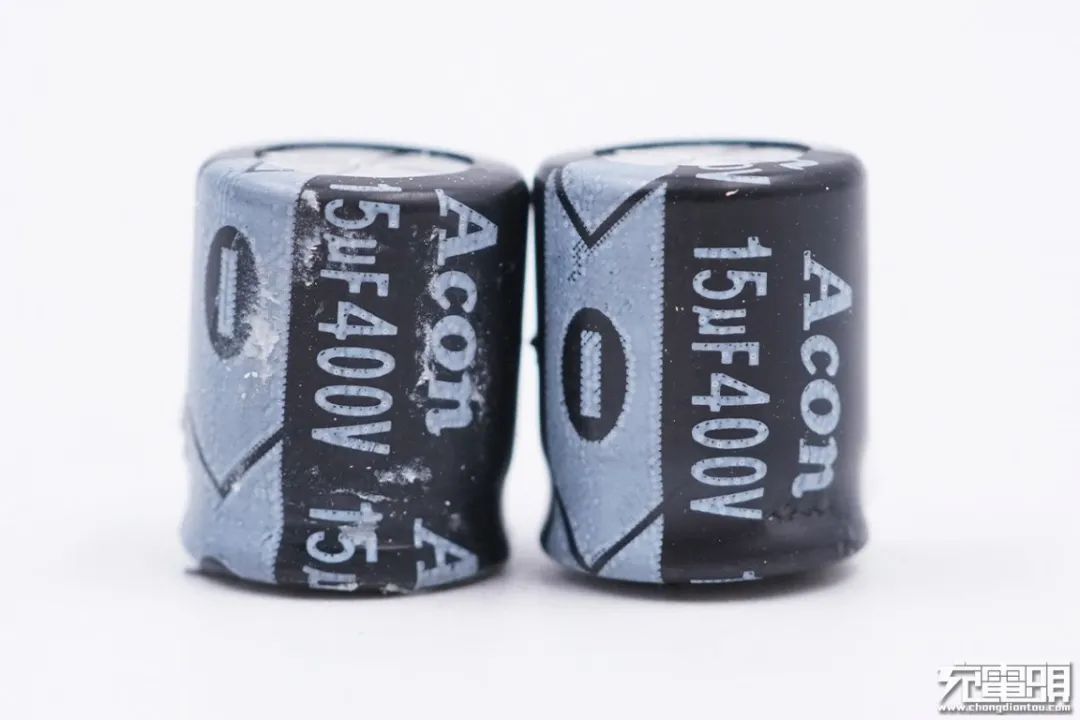

两颗初级滤波电解电容来自Acon中元,规格均为400V 15μF,两颗并联工作,总计30μF。

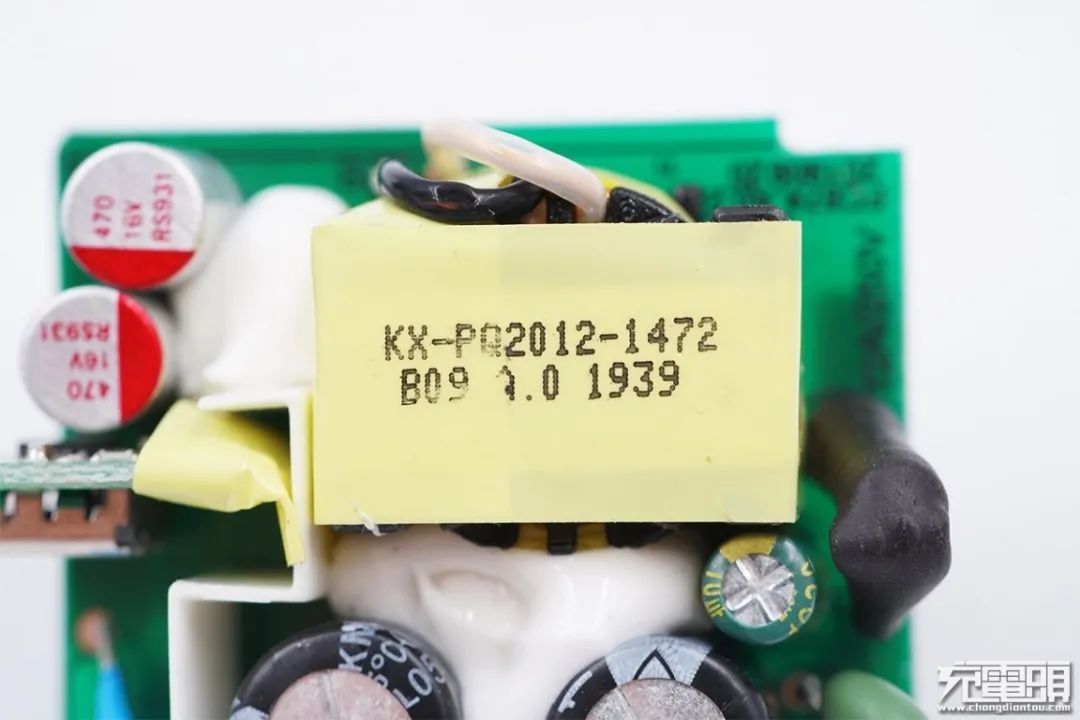

变压器特写,上面喷码有信息。

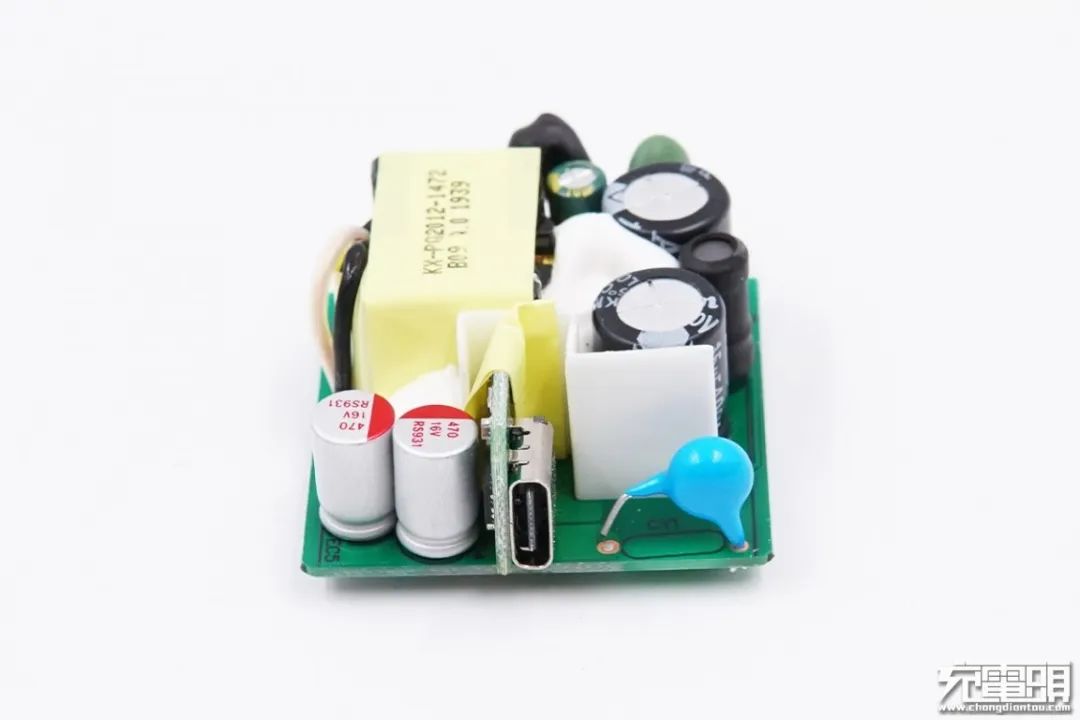

输出端是两颗输出滤波固态电容以及一颗蓝色Y电容,USB-C接口使用协议小板垂直焊接在主PCB板上。

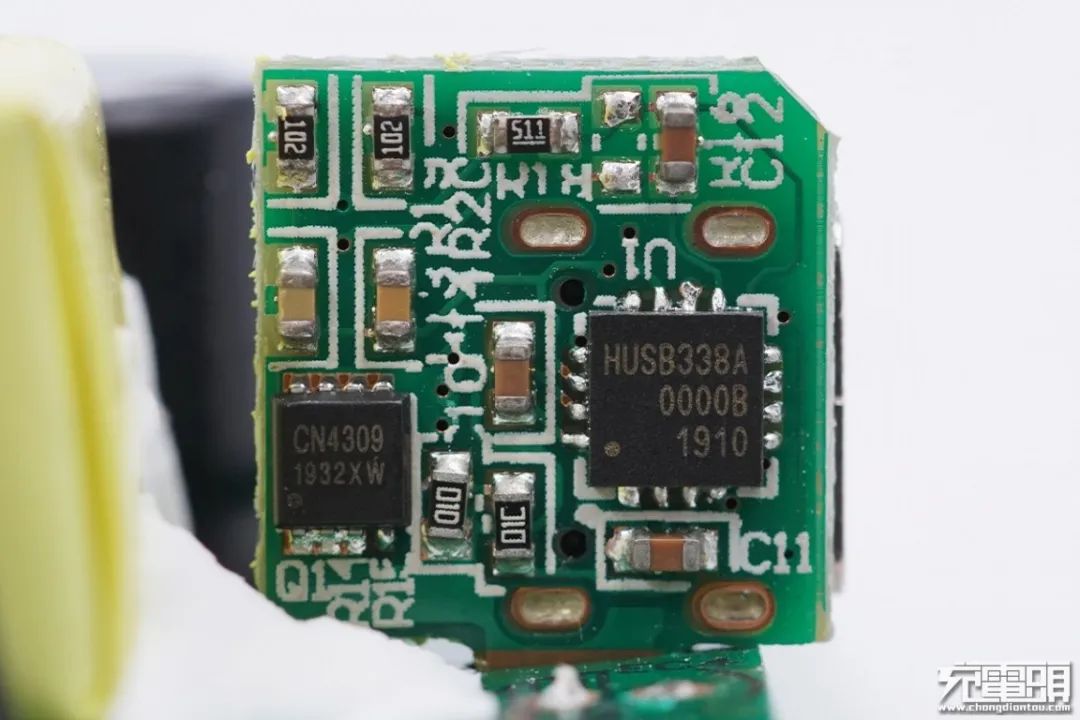

协议小板上焊接有协议芯片和输出VBUS开关。

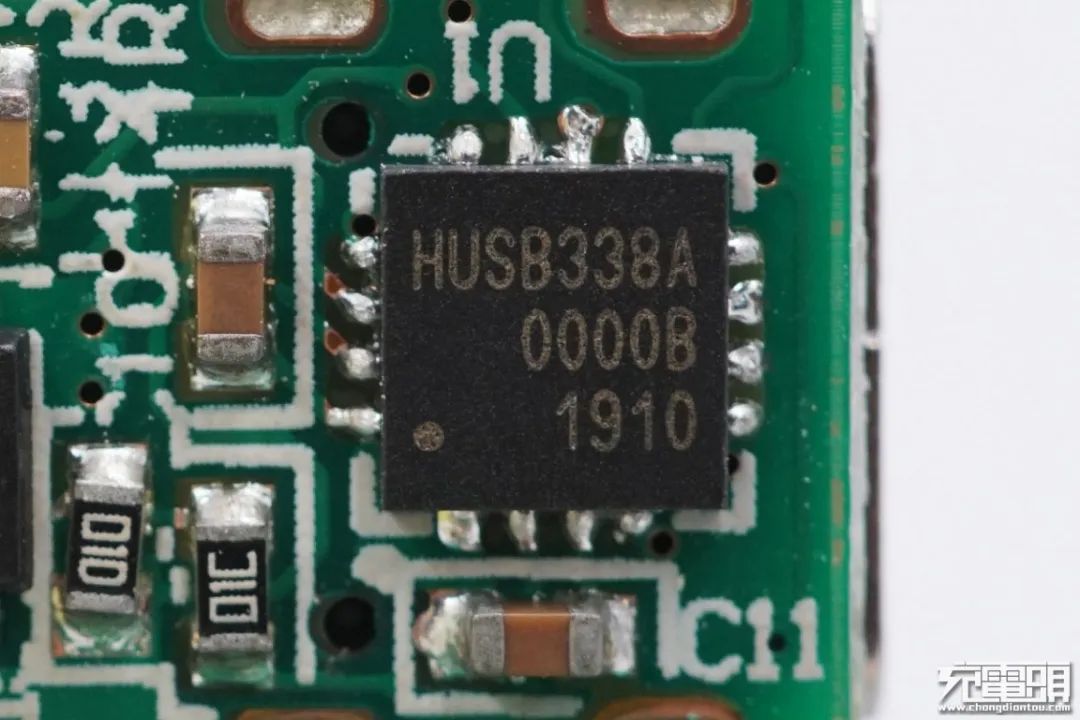

协议芯片采用Hynetek慧能泰HUSB338A,这款芯片外围电路简单,简单易用,免烧录;集成电压环路补偿和电流环路补偿网络,已经包含次级侧补偿电路;VBUS 和VIN引脚快速放电;CC引脚支持20V高压,有效保护CC脚与VBUS短路的风险;4mmx4mm QFN-16封装 。此外这款芯片已经通过了USB PD3.0认证,充电头网此前已经对其进行过相关报道。

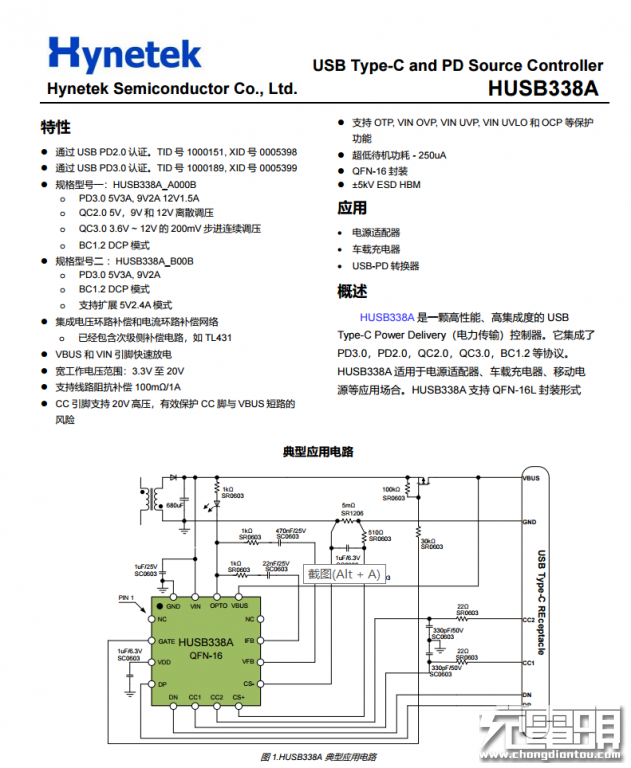

慧能泰HUSB338A规格资料。

充电头网了解到,采用慧能泰快充协议芯片的产品还有SlimQ 65氮化镓快充充电器、图拉斯30W 1A1C USB PD快充充电器、南孚Aircharge 65W PD快充充电器NFTAC203、爱否开物1A1C 65W PD快充充电器RWD065D。此外,belkin 30W 1A1C快充车充、thinkplus 100W快充数据线等产品也采用了慧能泰的芯片。

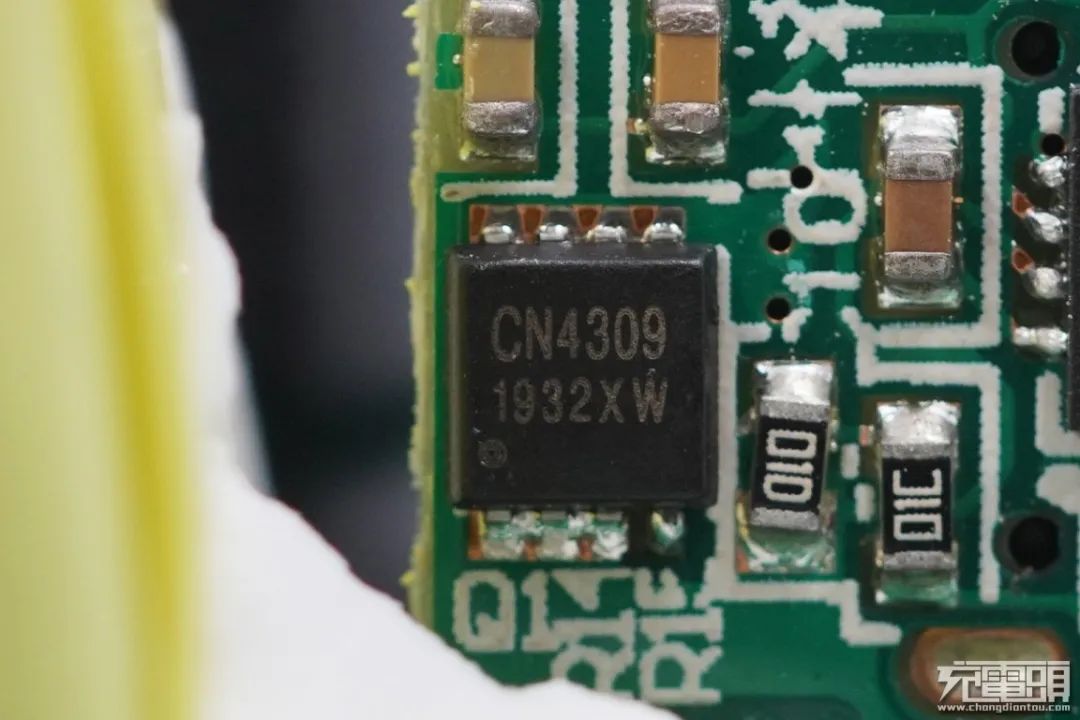

USB-C接口的输出VBUS开关管,型号CN4309,PMOS,来自美莱创新。

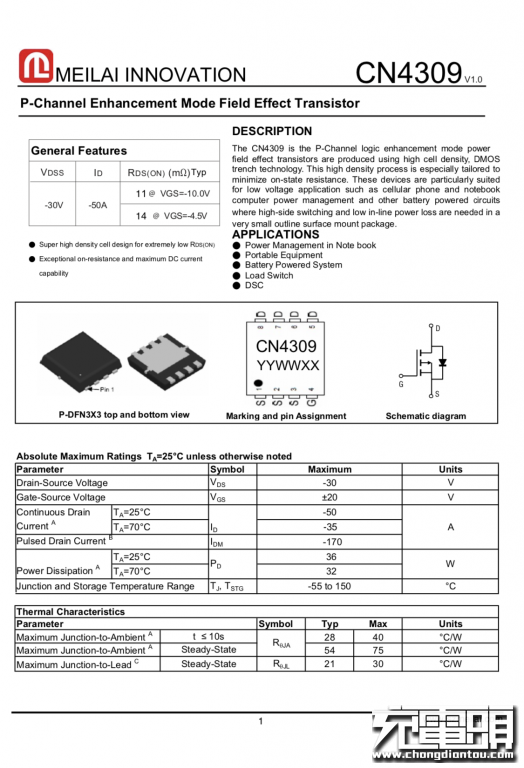

美莱创新 CN4309 详细资料。

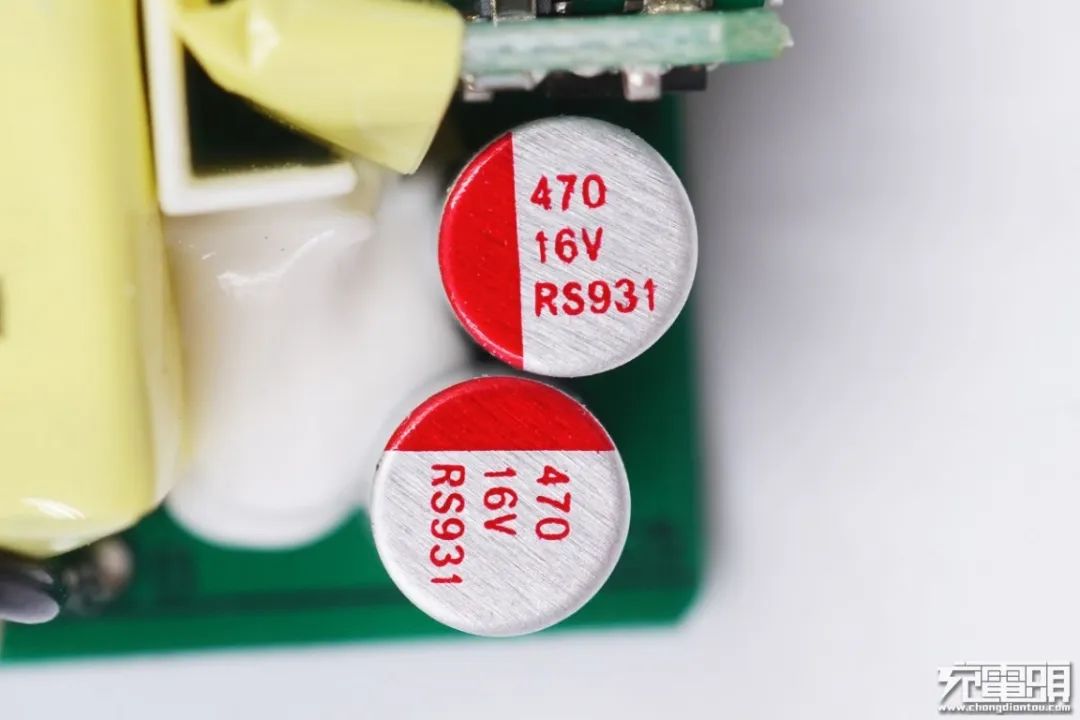

两颗固态电容规格均为16V 470μF。

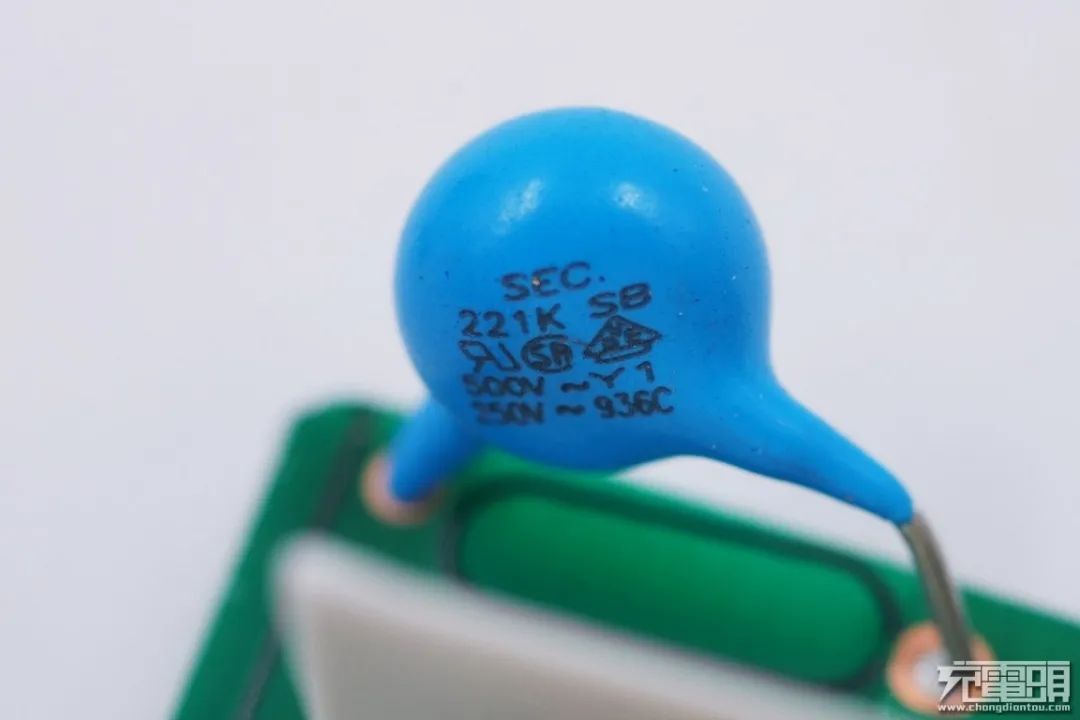

输出抗干扰蓝色Y电容特写。

PCB板背面焊接布局简洁明了,初级次级端分界线明显,有足够的安全间隔。

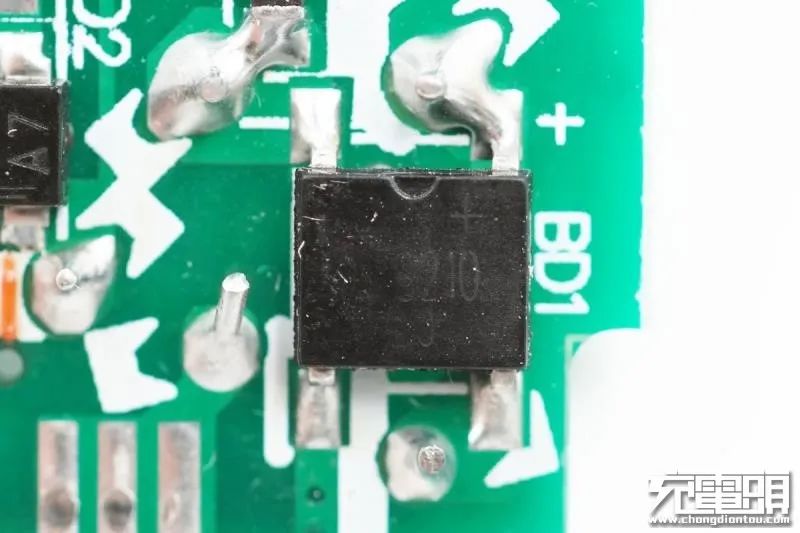

输入端整流桥特写。

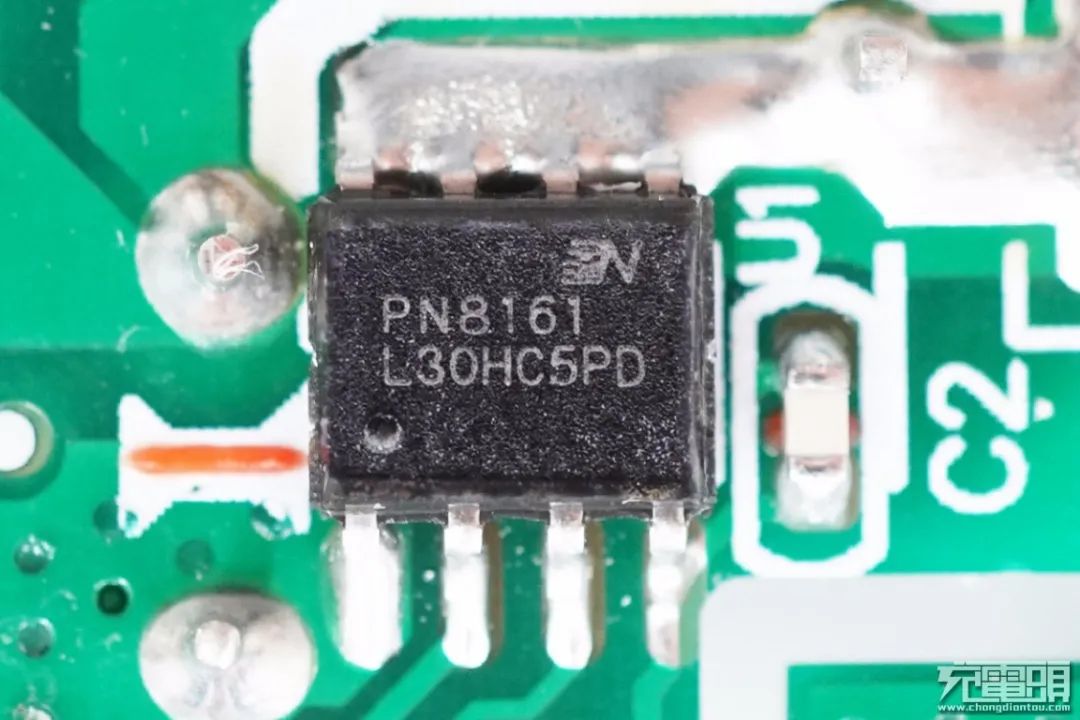

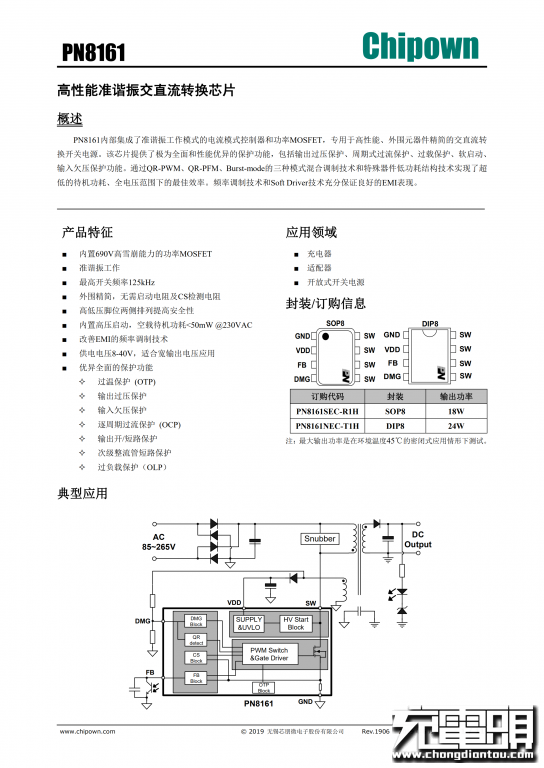

PWM主控芯片PN8161来自Chipown芯朋。该芯片内部集成了准谐振工作的电流模式控制器和功率MOSFET,专用于高性能、外围元器件精简的交直流转换开关电源。该芯片提供了极为全面和性能优异的智能化保护功能,包括输出过压保护、逐周期过流保护、过载保护、软启动功能。芯朋PN8161通过QR-PWM、QR-PFM、Burst-mode的三种模式混合调制技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。频率调制技术和SoftDriver技术充分保证良好的EMI表现。

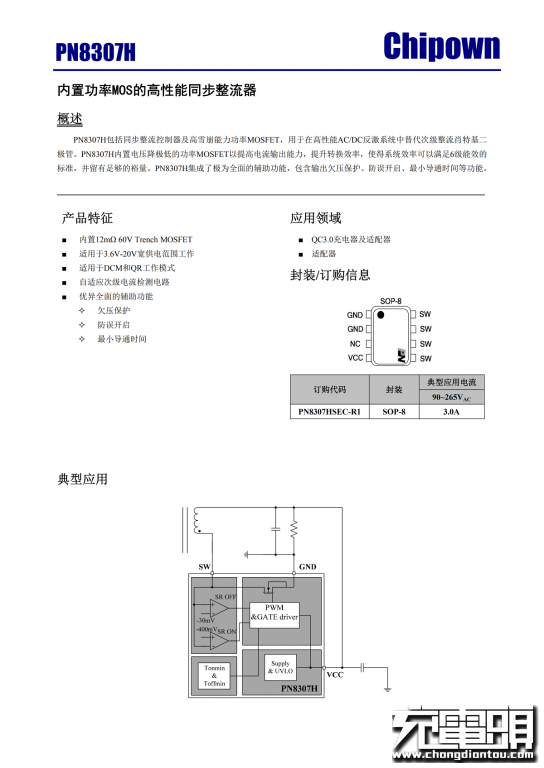

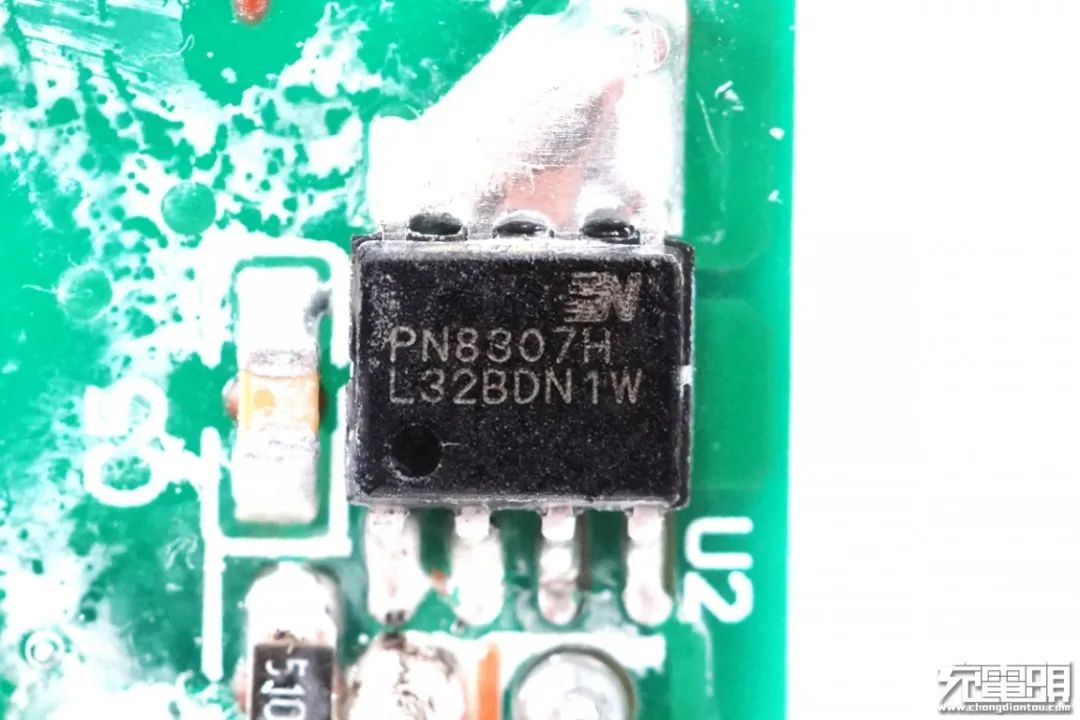

芯朋PN8307H内置同步整流控制器及高雪崩能力功率MOSFET,用于在高性能AC/DC反激系统中替代次级整流肖特基二极管,电压降极低的功率MOSFET可以提高电流输出能力,提升转换效率,使得系统效率可以满足6级能效的标准,并留有足够的裕量。

芯朋PN8307H内置12mΩ60V耐压同步整流管,适用3.6V-20V常用适配器输出,适用于QC3.0适配器及其他固定电压输出的适配器。该芯片还集成了极为全面的辅助功能,包含输出欠压保护、防误开启、最小导通时间等功能。

充电头网了解到,PN8161+PN8307H芯片组是芯朋微电子专门针对18W的USB PD快充充电器开发了高集成的AC-DC方案,目前已被品胜18W USB PD快充充电器、SSK飚王18W USB PD快充充电器、POWER4 18W USB PD快充充电器、坤兴18W USB PD3.0 PPS快充充电器、Mcdodo 18W USB PD PPS快充充电器、古石科技18W USB PD充电器、POWER4 18W USB PD快充充电器、坤兴18W USB PD3.0 PPS快充充电器等多款产品采用。
