拆解报告:苹果MacBook Pro原装USB-C转MagSafe 3连接线

拆解报告:苹果MacBook Pro原装USB-C转MagSafe 3连接线
2021年10月28日 19:31 充电头网

苹果在前不久举办的秋季新品发布会上,带来了全新的MacBook Pro产品,不仅搭载了全新的M1 Pro和M1 Max处理器,而且16英寸MacBook Pro还用上了140W的USB PD3.1快充。本次的新品全系迎来了MagSafe磁吸充电接口、HDMI端口、SD卡插槽回归,使用体验提升不少。

按照苹果官方标配,MacBook Pro 2021全部产品都基于MagSafe3磁吸接口充电,充电头网实测16英寸MacBook Pro实际充电功率可达140W,同时也兼容USB-C雷电接口充电。

关于苹果原装140W充电器,充电头网已经在第一时间与大家分享了拆解。也正如此前报道,这款产品应用了新型LLC架构和氮化镓技术,成为了苹果入局氮化镓快充市场的标志

而作为16英寸MacBook Pro实现140W快充不可或缺的另一款配件,包装里附带的这条USB-C to MagSafe3线同样值得说道。这也是业界首款支持USB PD3.1快充的线缆(诱骗线),目前已经单独上架苹果商店,零售价340RMB。基于MagSafe 3线缆,16英寸MacBook Pro可以实现最大140W的充电功率。今天就继续为大家带来这款原装充电线的拆解。

一、MacBook Pro原装MagSafe3充电线外观

作为MacBook Pro的标准配件,这条USB-C to MagSafe3线缆使用环保的纸质绕线盘固定。

充电线的一头是USB-C接口,另一头的是苹果第三代的MagSafe磁吸充电接口。USB-C接口采用塑料亮面外壳,与常规C口的相比,尾部略长;磁吸接口呈扁平状,铝合金外壳,正反两个面均居中设有一颗LED指示灯。

USB-C接口特写,可见端面印有产品型号:A2363。

USB-C采用的是14Pin连接器。

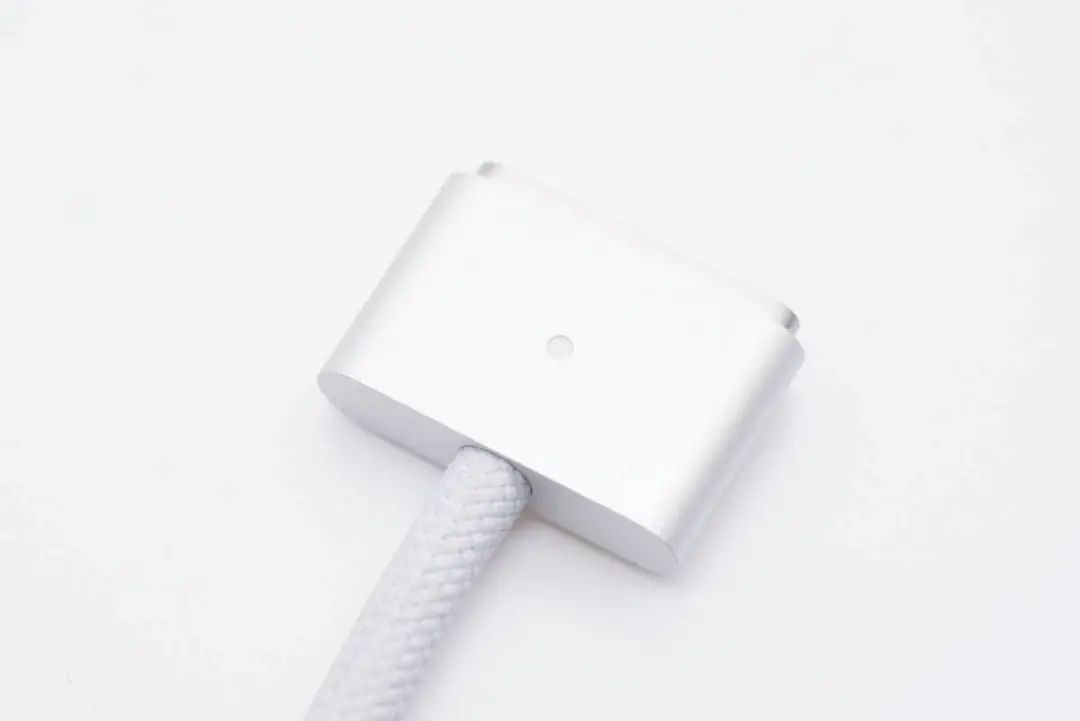

MagSafe3磁吸接口主体部分的外壳为一体成型的铝合金材质,表面磨砂处理。

端面外围是吸磁的金属材质,居中设置了5个pogo pin,和USB-C接口一样,MagSafe3也支持正反连接。

线材部分,外衣由灰白线编织而成,柔韧性很不错,比传统的TPE材质更加耐脏、耐用。

实测整条线缆的长度约为2米。

整条线缆的净重约为58g。

一般常见的100W USB-C to USB-C快充线,内部都会加入E-Marker芯片,提升安全性。E-Marker芯片可以记录线缆的功率、数据传输能力以及线缆长度等基本信息。充电头网使用ChargerLAB POWER-Z KM001C测试苹果这条线,未检测到相关E-Marker信息。

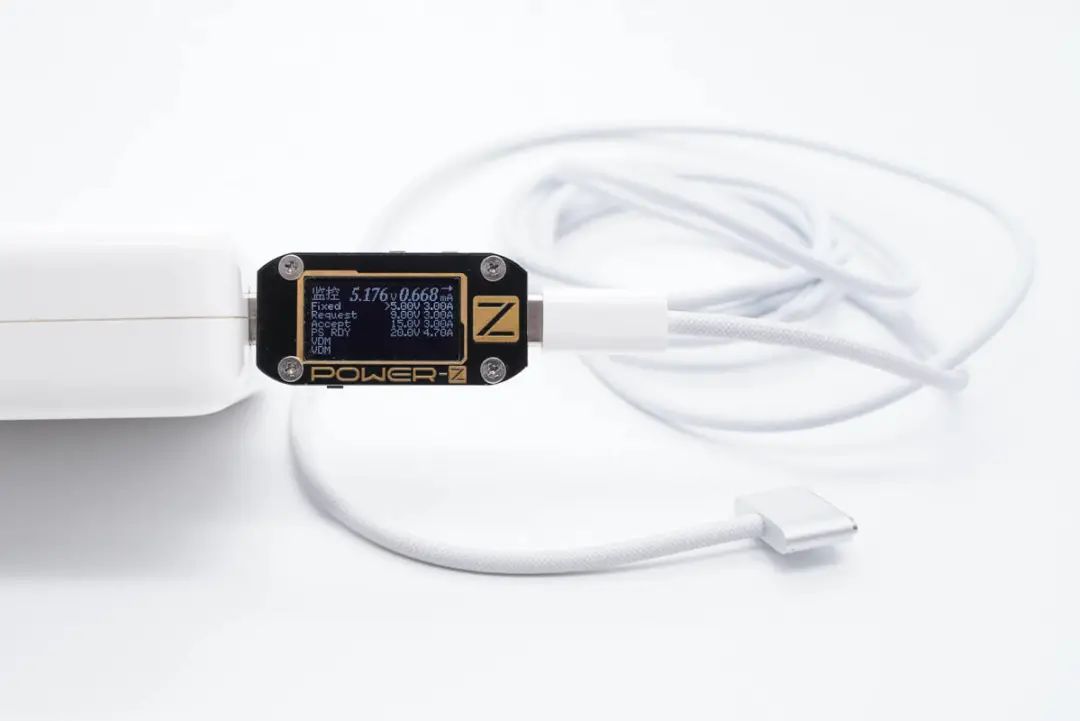

同样使用测试仪进行PD监控,显示线缆在空载情况下,并不会向充电器申请高压输出,而是停留在5V模式,这样设计的安全性更高。

充电线缆可以通过MagSafe3接口与MacBook Pro实现精准对位,一贴即合,无需刻意对准。

当线缆接通电源给MacBook Pro充电时,LED指示灯会发出白光。

使用MagSafe3充电线搭配苹果原装140W氮化镓充电器MacBook Pro 16充电,测得电压27.73V,电流4.92A,充电功率为136.68W,进入全速充电状态。

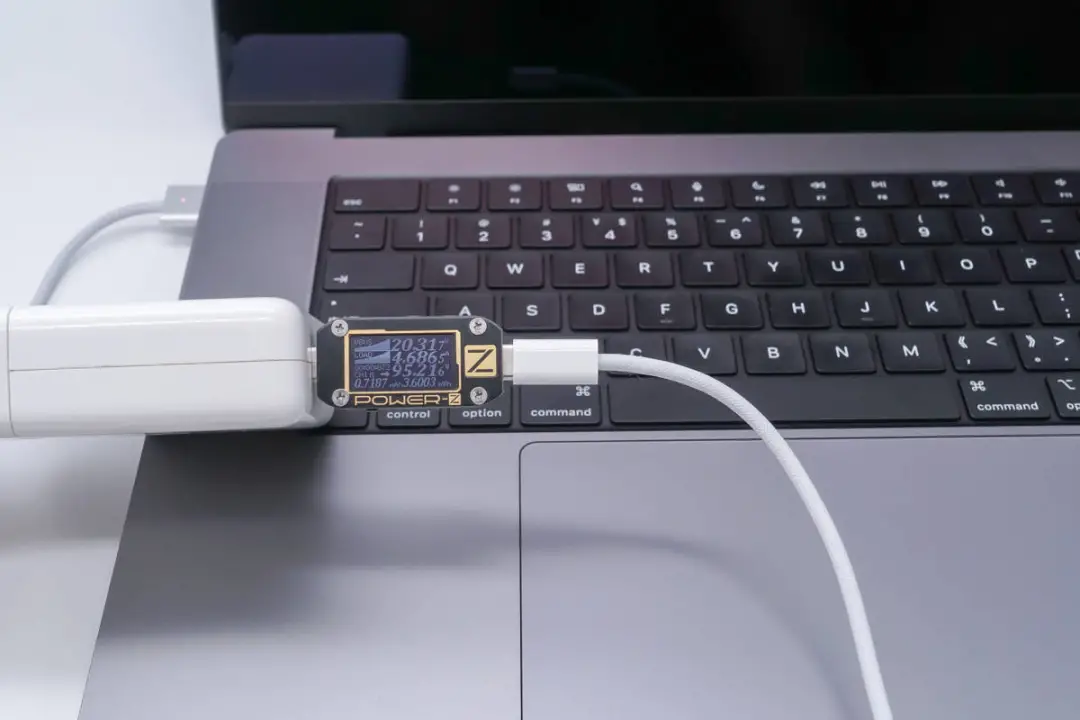

与此同时,这条USB-C to MagSafe线缆也能搭配其他品牌的USB PD充电器给MacBook Pro 16充电,比如使用苹果96W充电器供电,充电电压20.31V,电流4.68A,充电功率约为95.21W。

二、MacBook Pro原装MagSafe3充电线拆解

将线缆拦腰剪断, 线材外套编织网,里面还有一层TPE外皮。

剖开线皮,内部是两层不同卷绕方向的屏蔽网。

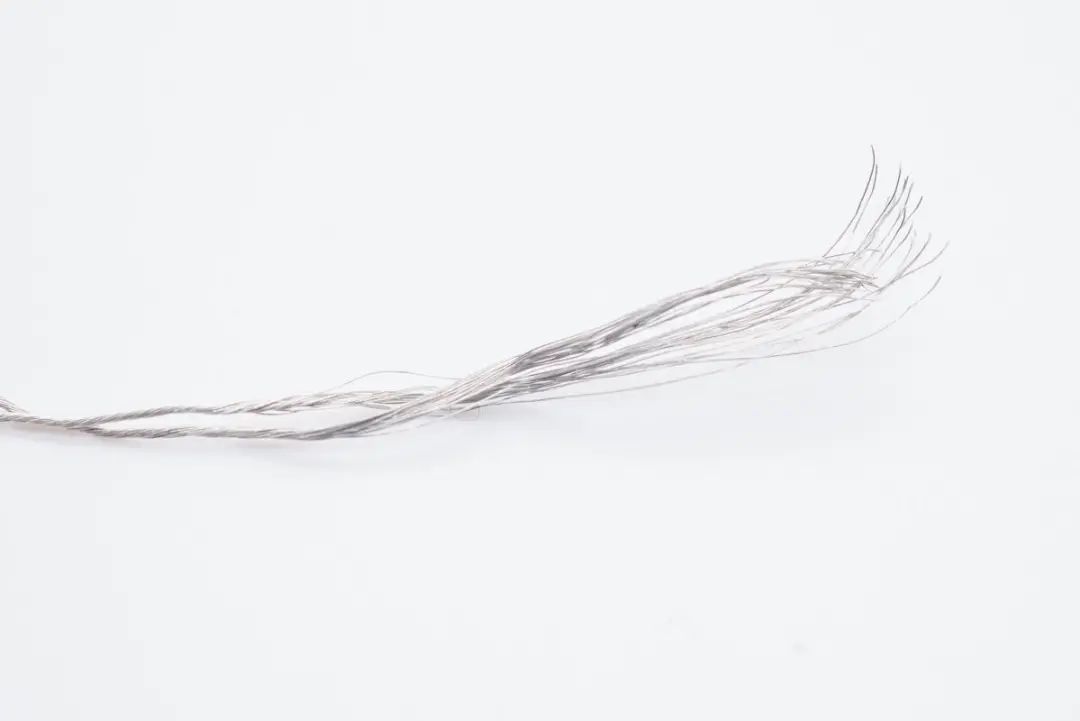

双层屏蔽网特写。

屏蔽网内部是电源线芯和控制线芯、螺旋状缠绕。

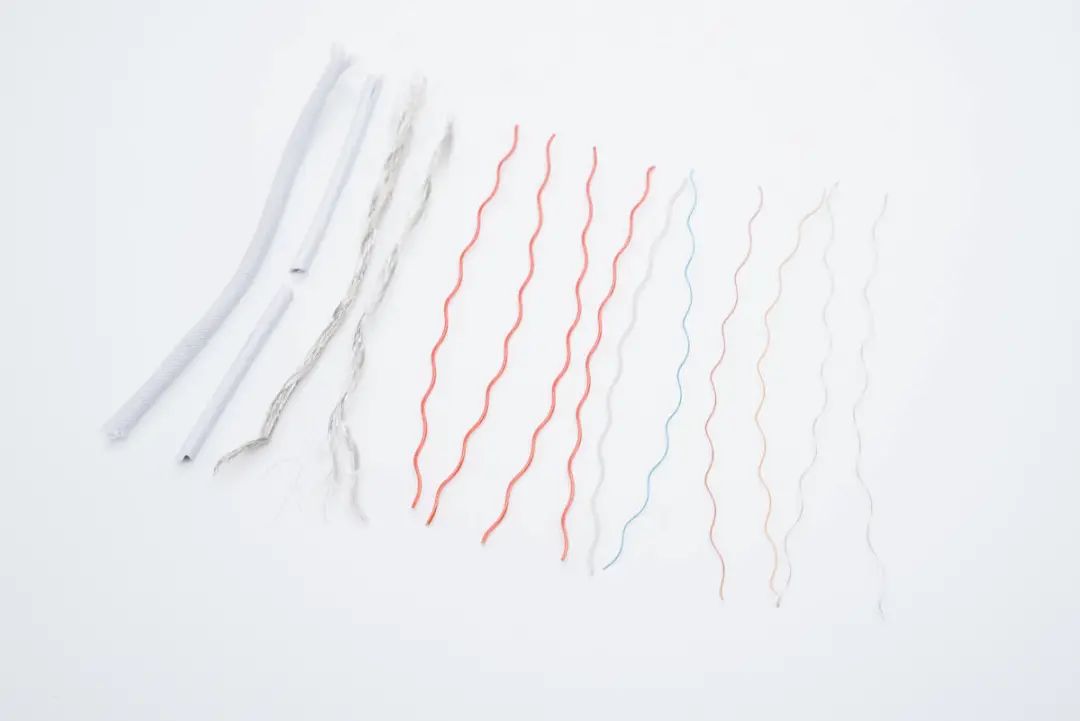

将线芯分开,其中包括了四红一白5根粗线,以及两黄两银一青5根细线。

内部线芯一览。

四根红色正极导线特写。

另有一根白色负极导线特写。

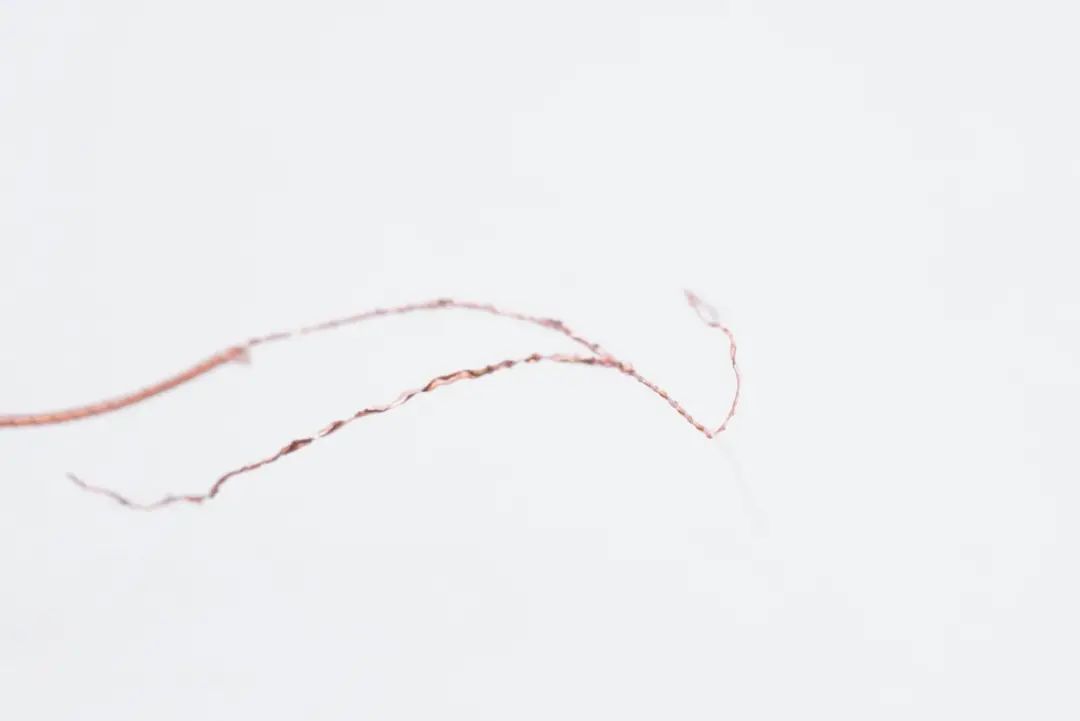

细线外皮为透明材质,内部采用扁平铜箔卷绕而成,并加入了抗拉线。

另一根是同样的结构。

青色外皮细线芯特写。

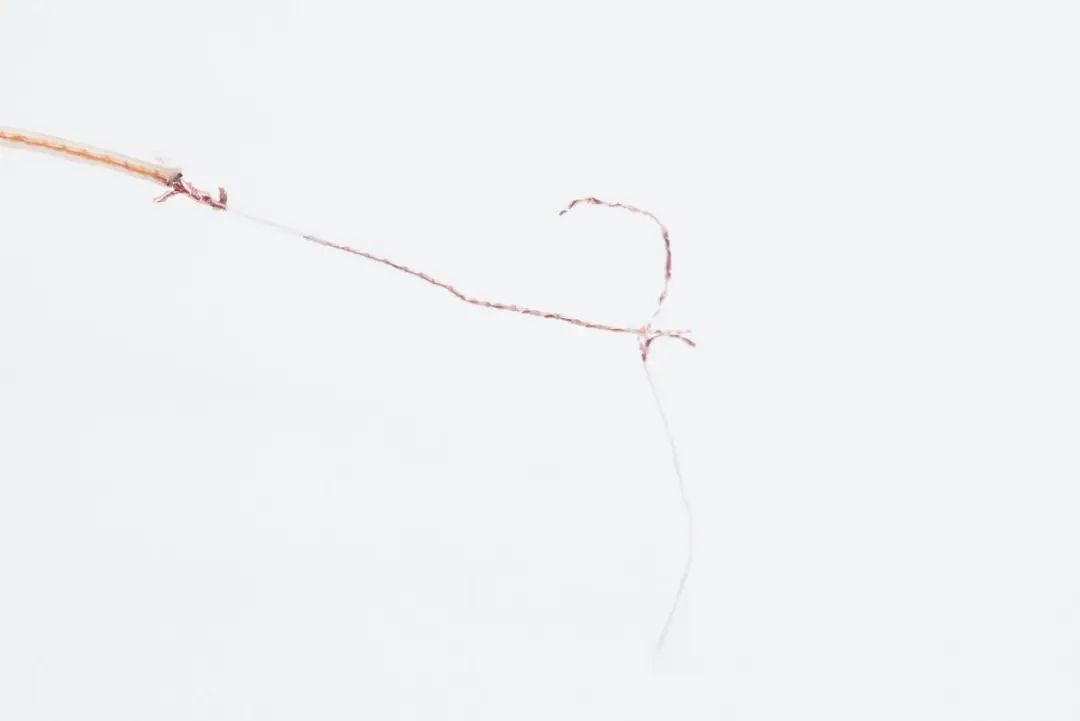

另外两根银色细线特写,没有外皮。

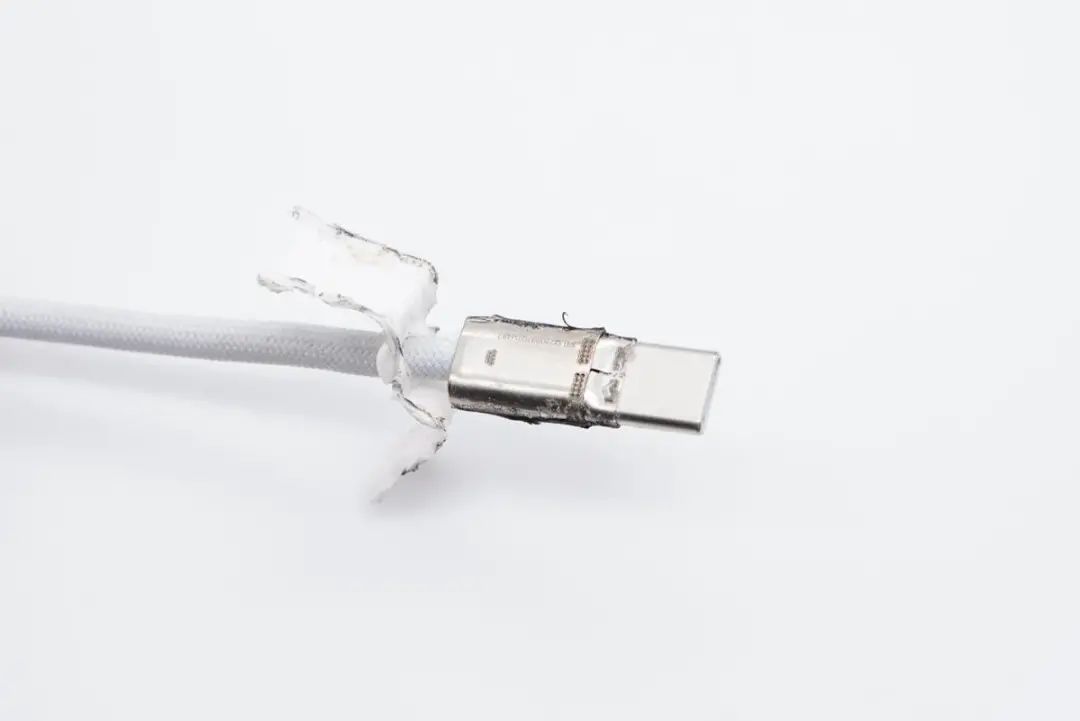

接下来看USB-C接口。拆下塑料外壳后,可见内部为全金属壳体,激光点焊固定。

从侧面将金属壳体切开。

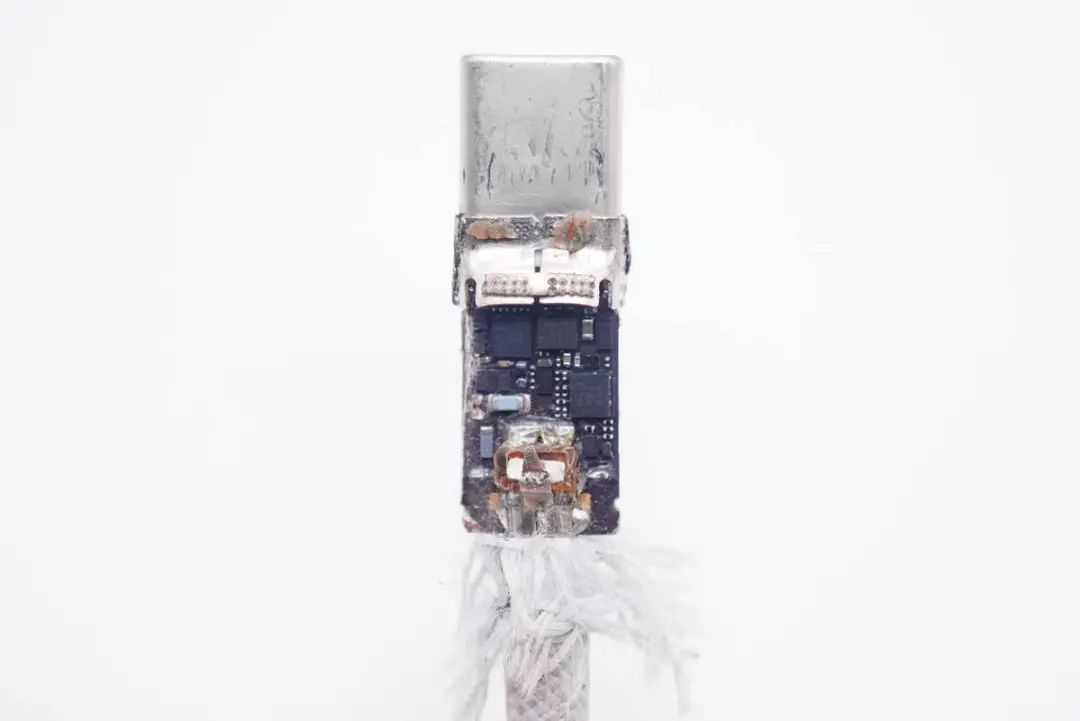

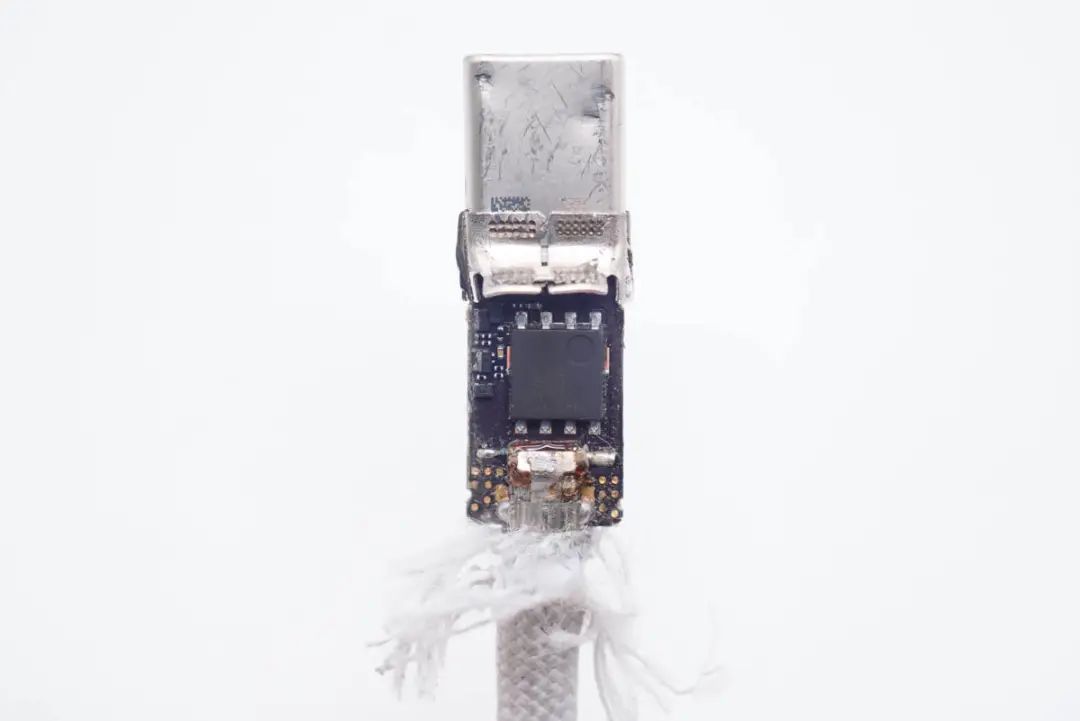

USB-C接口尾部设有一块小PCB板,上面布满了芯片。

PCB板正面一览。线缆与PCB之间采用金属箍固定,线芯焊点均打胶绝缘。

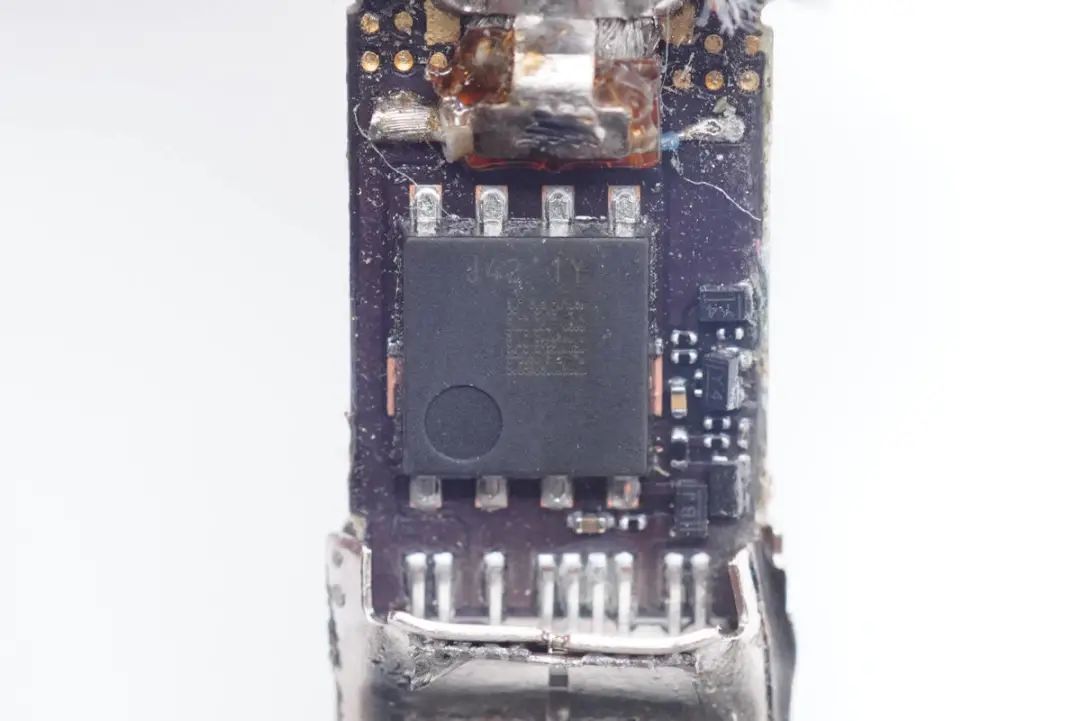

背面是一颗较大的MOS管。

用于控制输出的开关管。

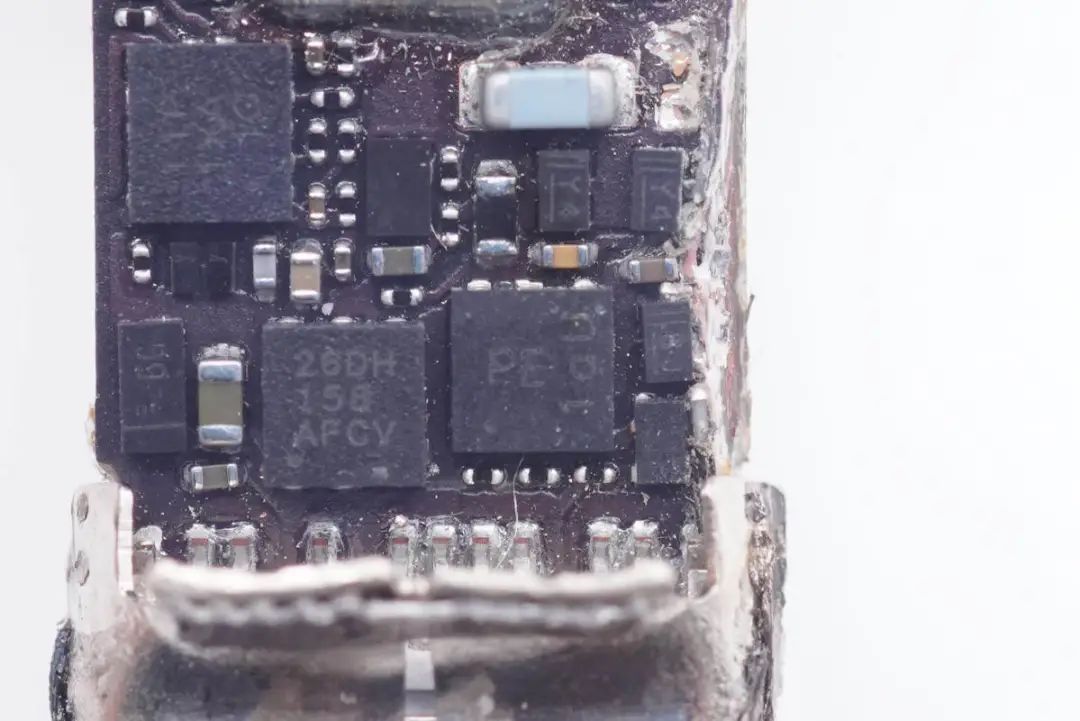

居中是一颗丝印26DH158ADCY的芯片。

旁边是一颗丝印PE的芯片。

另一颗芯片丝印11P 1XA,都是苹果定制型号。

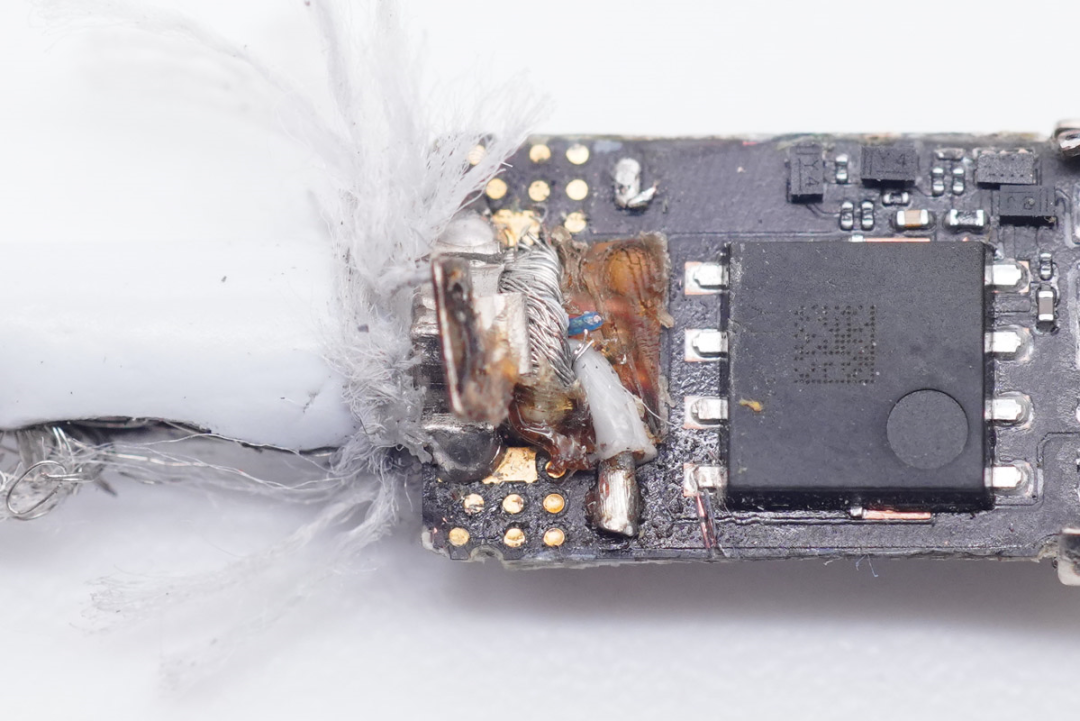

四根红色线芯,两两为一组焊接在PCB板上,用于功率传输,旁边同时还焊接了较细的信号线。

白色线芯焊接在背面,旁边同样有一根青色信号线。

切割拆开MagSafe3这一端的铝合金外壳。

PCB板上的多颗芯片上面布满了硬胶。这一端的线缆末端同样采用金属箍固定,同时还点焊固定了接口端的金属块,居中镂空小孔可见LED指示灯,里面是两颗灯。

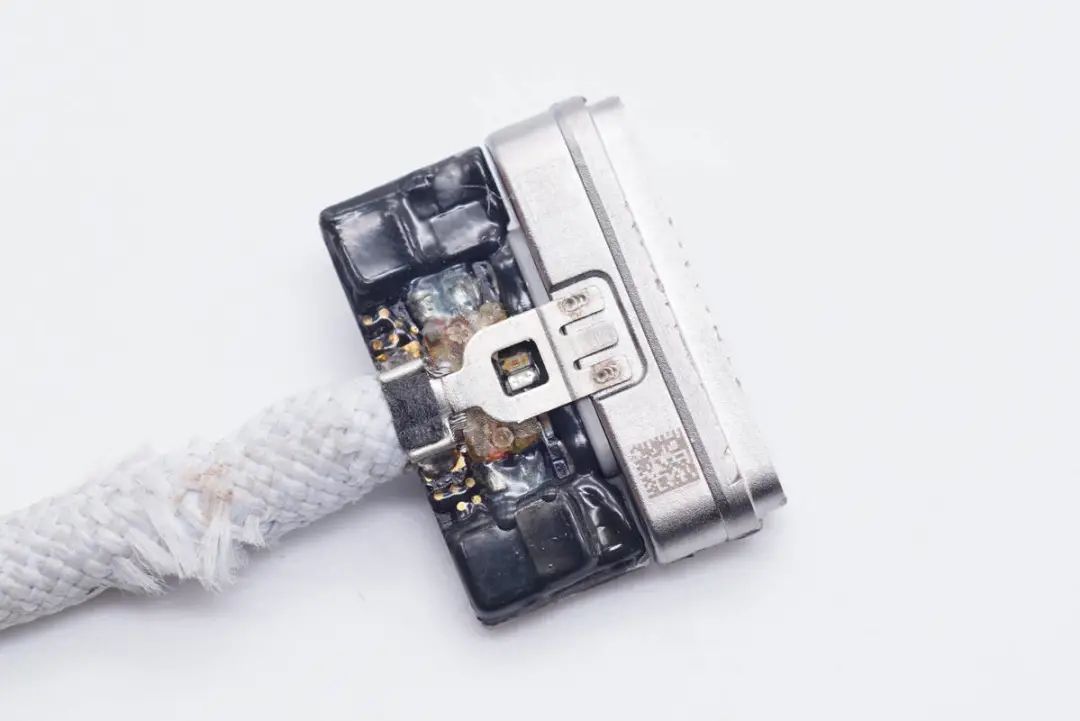

另外一面是同样的固定方式,PCB板上的芯片也采用了打胶处理。

PCB板上的硬胶十分难清理,仅能判断左下角有一颗芯片,右侧设有一颗芯片和一颗电感。

另一面的左侧是一些阻容器件,右侧隐约能看到几颗芯片。

右侧芯片特写。

线缆全部拆解完毕。

充电头网总结

苹果随机附赠的这条USB-C to MagSafe3充电线缆无论在手感、使用体验还是做工方面,都算的上是非常出色。看似是一条常规“PD转DC”的充电线,实则线缆内部加入了USB PD3.1快充协议识别兼通讯功能,接上140W USB-C充电器和16英寸 MacBook Pro,就能输出28V电压为电脑充电,同时线缆也能根据连接到不同的PD充电器,选择正确的充电电压。

充电头网拆解发现,线缆内部的结构相当复杂。无论是USB-C接口还是MagSafe3接口,其PCB板上都设置了多颗定制芯片。线缆部分,除了采用更耐用的编织外衣之外,还设有一层TPE外皮。内部除了屏蔽层,一共采用了10根线芯,其中5根粗线配合屏蔽层用于功率传输,另外5根细线用于信号传输。线缆与PCB板之间的连接处均采用金属箍进行固定,避免使用过程中线缆受力导致焊点脱落。
