充电头网拿到了华为推出的一款36W电源适配器，这款适配器为白色方形外壳，设计简约。适配器采用固定国标插头，自带1.5米长输出线，输出为DC接口，输出规格为12V3A，输出功率为36W。这款适配器由上市公司奥海科技代工，质量可靠，品质过硬。下面就带来华为这款电源适配器的拆解，一起看看内部的设计和做工。
华为36W电源适配器外观

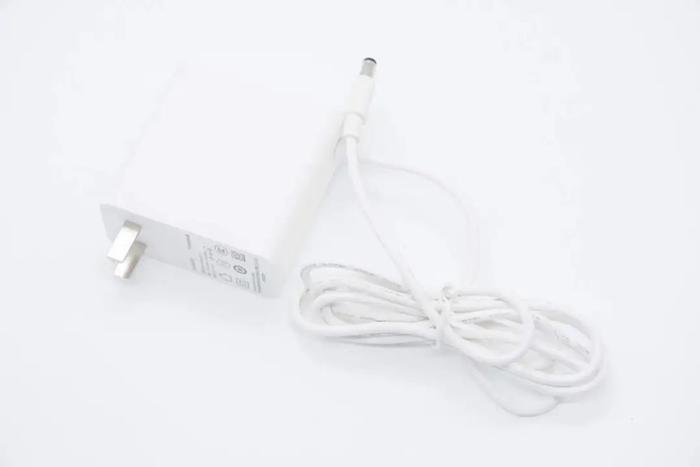

华为36W DC电源适配器通体白色，竖插式设计，加上插脚与机身延展方向平行，插在插座上使用不会占位置。

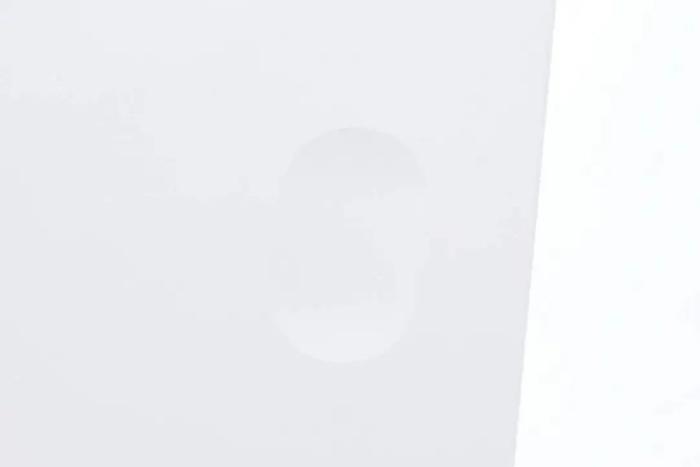

机身上设计有华为电源经典小凹面，方便用户插拔。

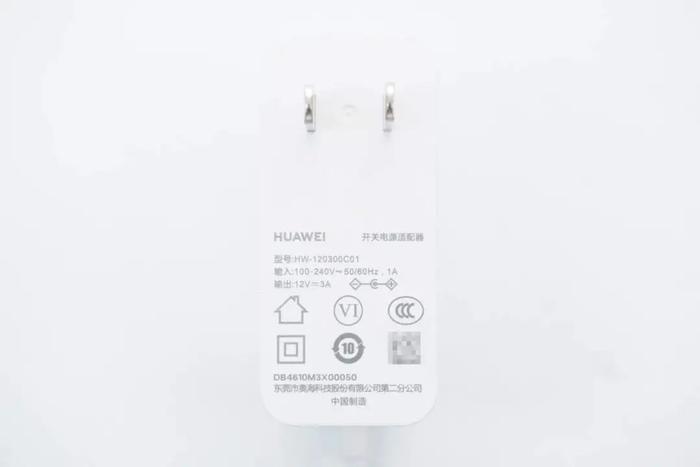

适配器底部外壳印有参数信息。

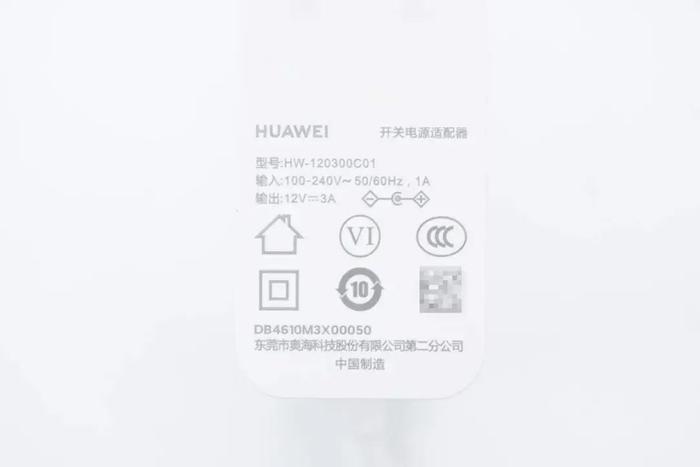

产品参数特写
型号：HW-120300C01
输入：100-240V~50/60Hz 1A
输出：12V3A
制造商：东莞市奥海科技股份有限公司第二分公司
电源适配器通过了CCC认证，以及VI级能效认证。

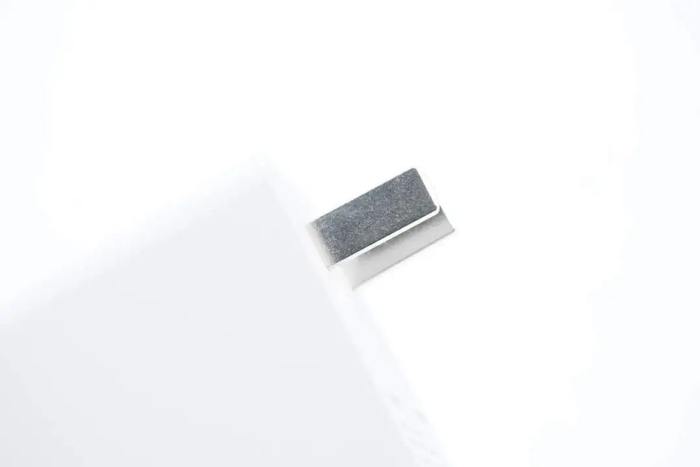

适配器配备固定式国标插脚。

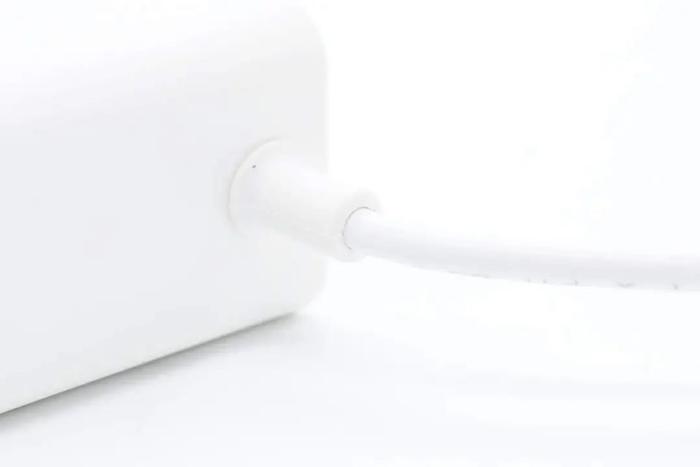

输出线缆做了抗弯折保护。

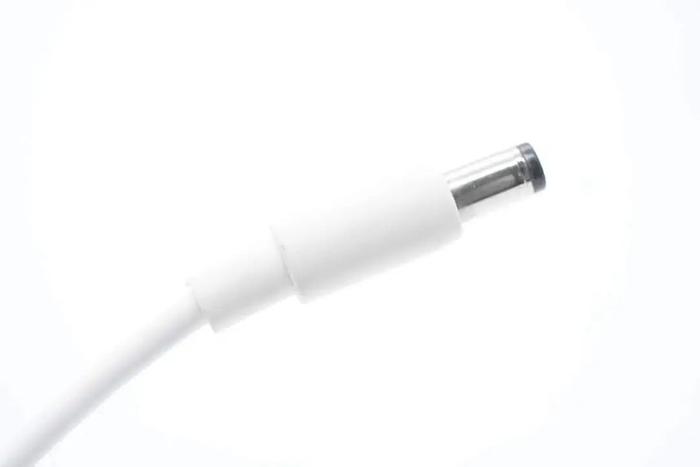

DC端子特写。

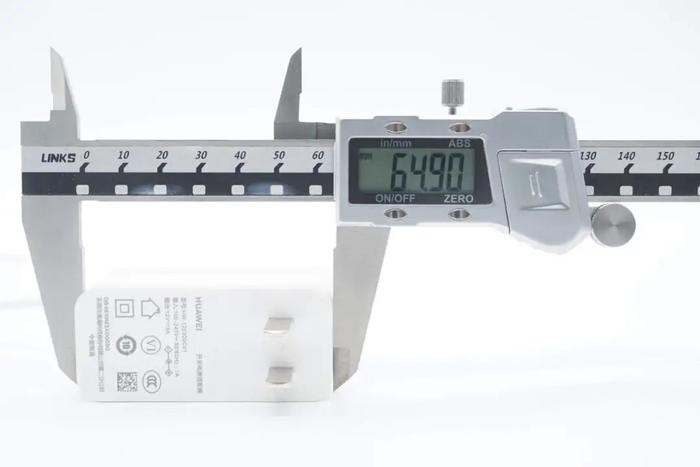

实测华为36W电源适配器机身长度为64.9mm。

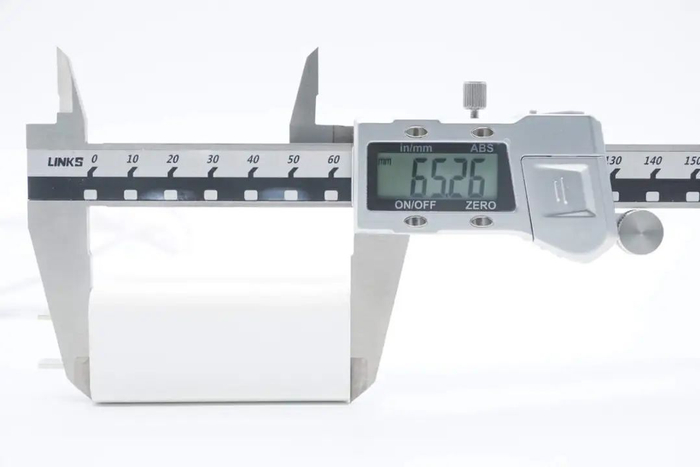

高度为65.26mm。

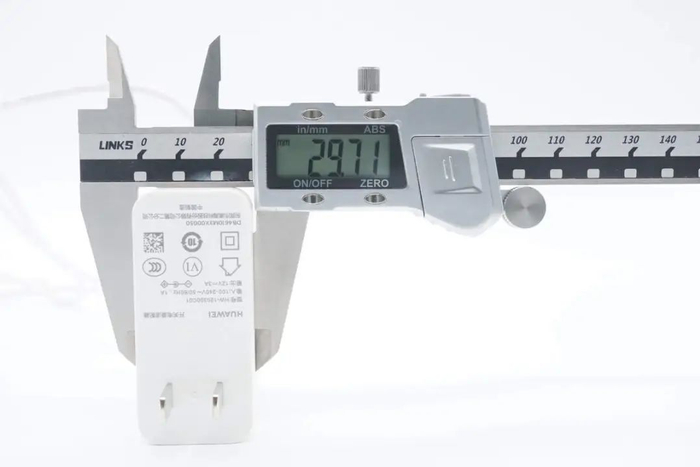

厚度为29.71mm。

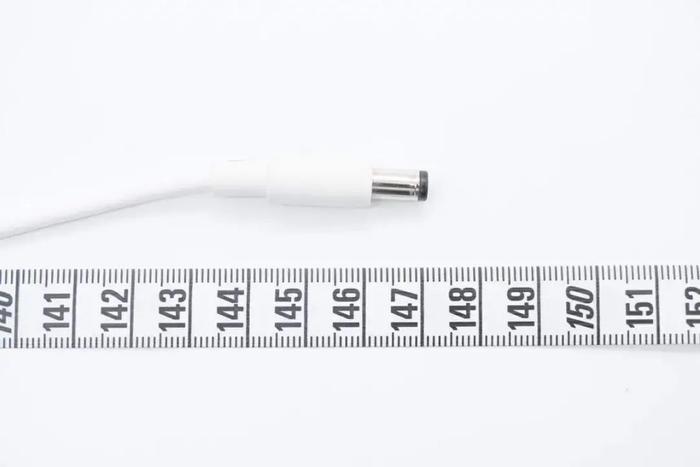

DC线长度约为147cm。

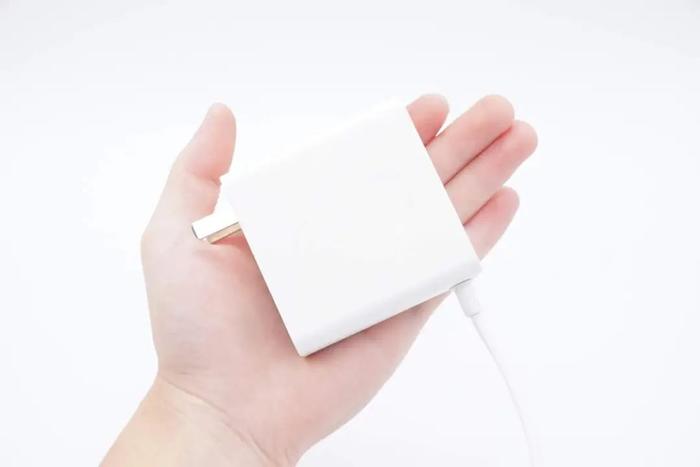

华为36W电源适配器拿在手上的大小直观感受。

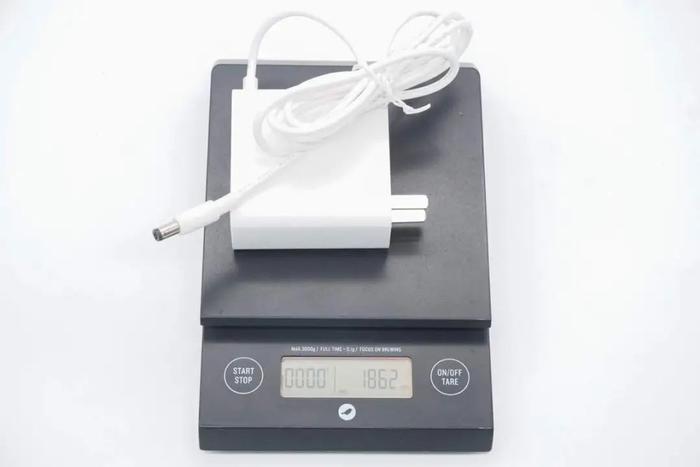

另外测得产品总重量约为186g。
华为36W电源适配器拆解
看完了华为这款电源适配器的外观，下面就进行拆解，一起看看内部的设计和做工。

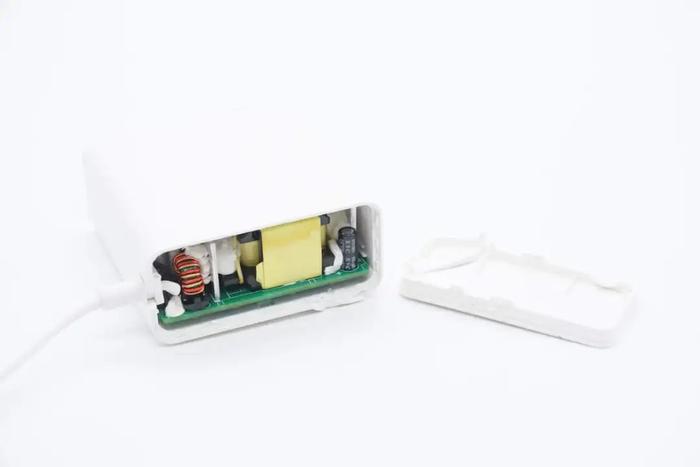

首先沿输出端壳体接缝撬开充电器外壳。

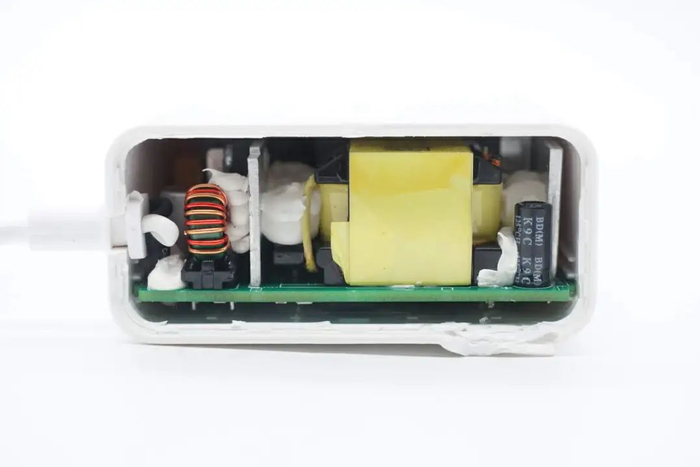

PCBA模块通过壳体内部开槽固定。

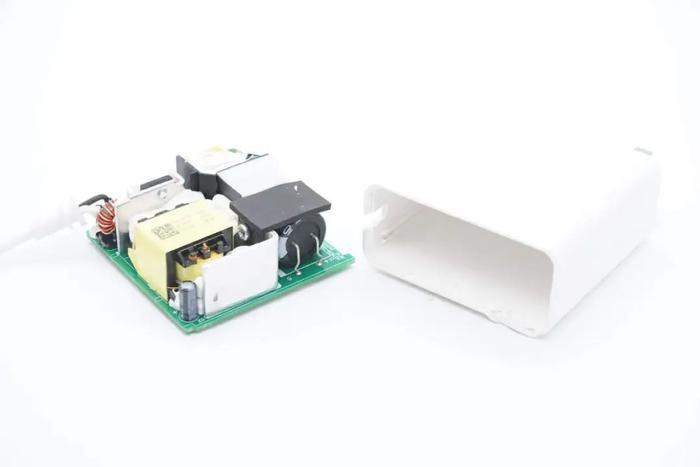

从壳体内部抽出PCBA模块。

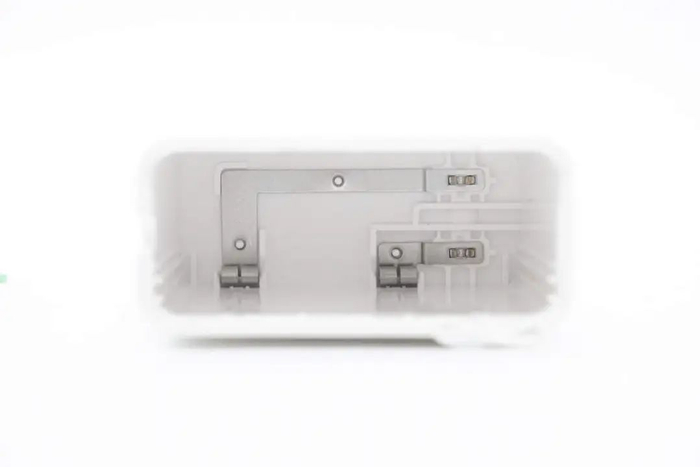

交流输入通过弹片压接到PCBA模块供电。
输出导线冷压端子焊接连接，外套热缩管绝缘。

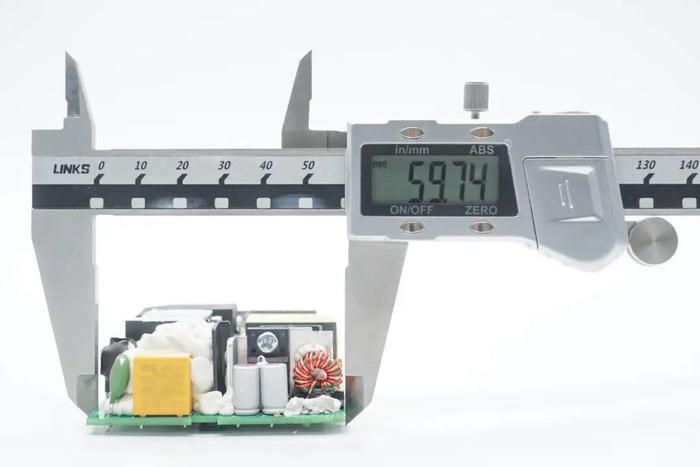

使用游标卡尺测得PCBA模块长度约为59.7mm。

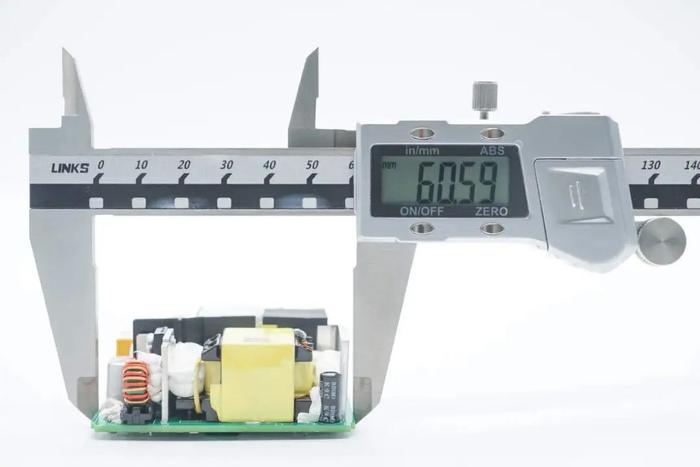

PCBA模块宽度约为60.6mm。

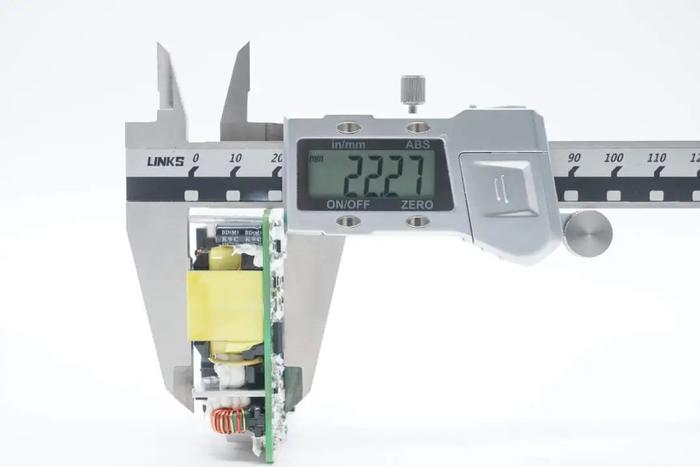

PCBA模块厚度约为22.3mm。
PCBA模块正面一览，顶部焊接保险丝，在保险丝左侧焊接温度保险丝和压敏电阻，使用热缩管包裹绝缘，左侧焊接NTC热敏电阻，下方焊接安规X2电容，共模电感，右侧焊接高压滤波电容。
在高压滤波电容下方焊接变压器，左下角为输出端，焊接同步整流管，滤波固态电容和输出滤波电感。高压滤波电容粘贴泡棉覆盖，元器件之间大面积打胶填充加固。

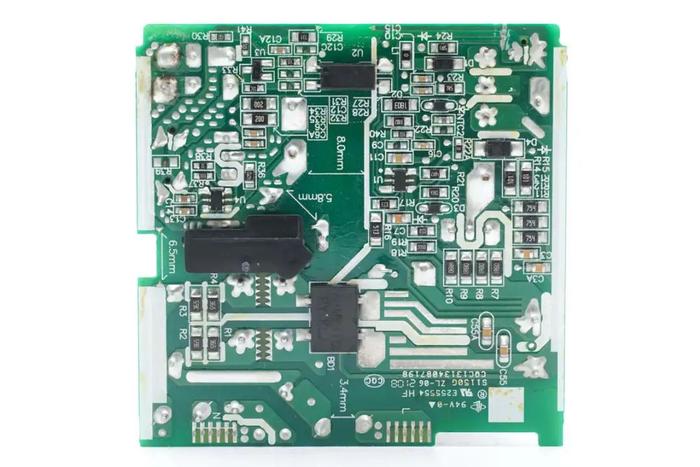

PCBA模块背面焊接整流桥，初级主控芯片，反馈光耦和同步整流控制器。初次级之间设有明显的隔离区域。
通过对PCBA模块的观察发现，华为36W电源适配器采用反激开关电源设计，固定电压输出，输出电压由光耦进行反馈。下面我们就从输入端开始了解各个器件的信息。

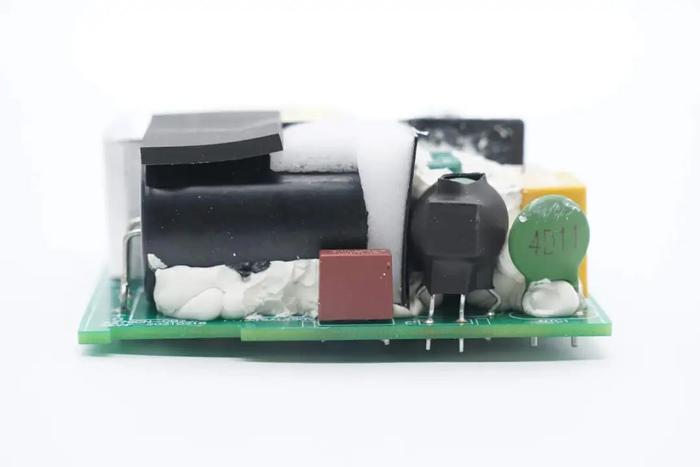

PCBA模块输入端一览，焊接保险丝，MOV压敏电阻，NTC热敏电阻和温度保险丝。

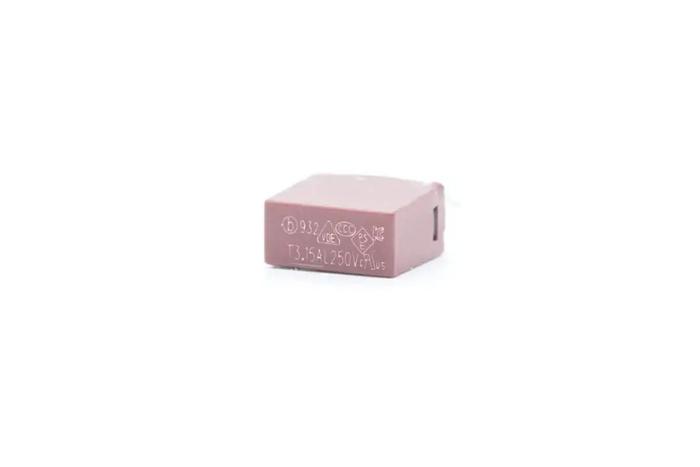

保险丝来自贝特电子，出料号932，规格为3.15A 250V。
压敏电阻和温度保险丝使用热缩管固定。

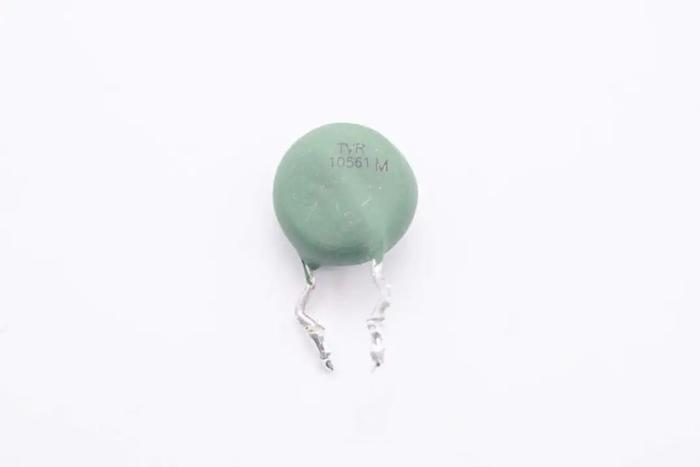

TVR10561M压敏电阻用于输入浪涌保护。

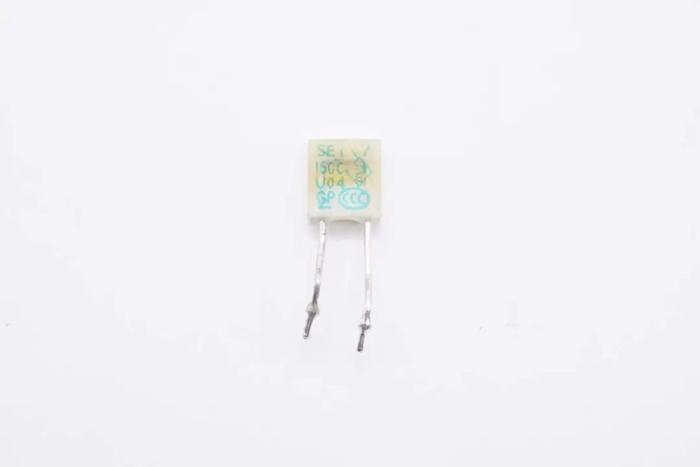

温度保险丝来自塞尔特，动作温度为150℃，用于压敏电阻过热切断电路。

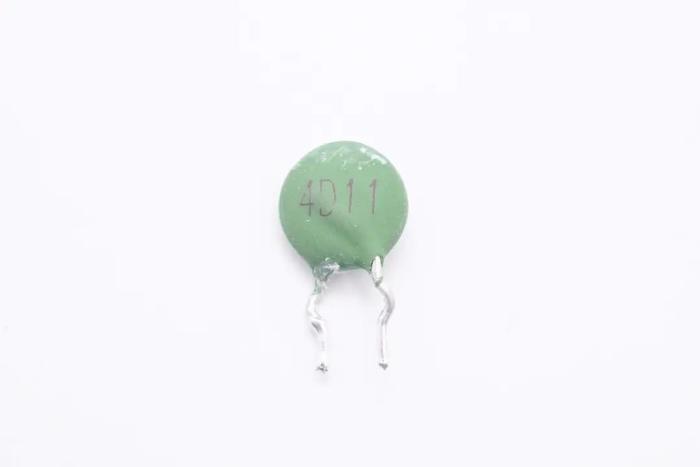

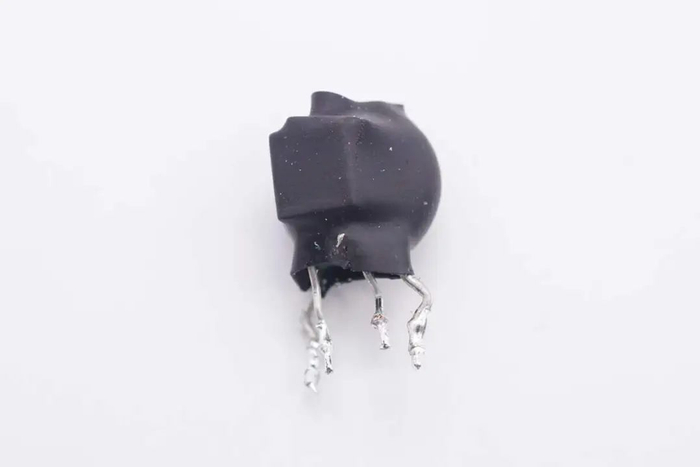

NTC热敏电阻丝印4D11。

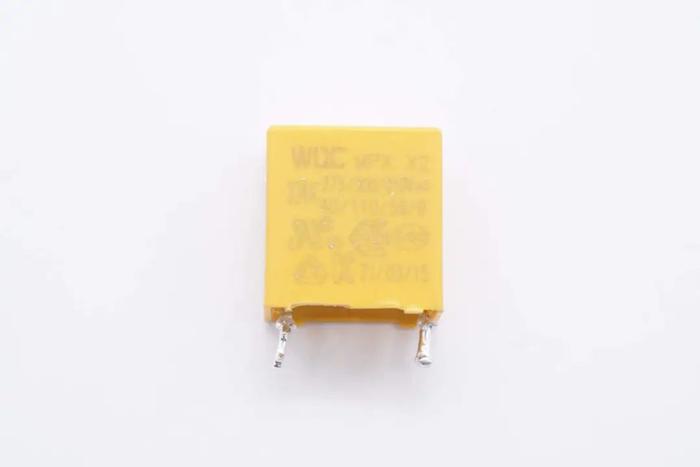

安规X2电容来自威庆电子，规格为0.33μF。

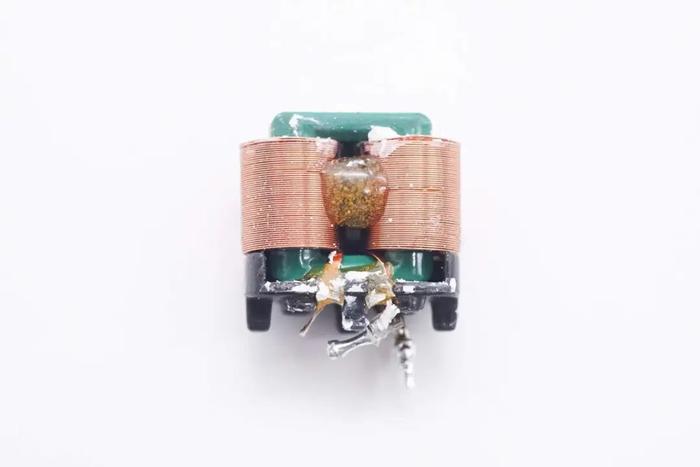

共模电感采用扁铜线绕制，底部焊接绝缘支架。

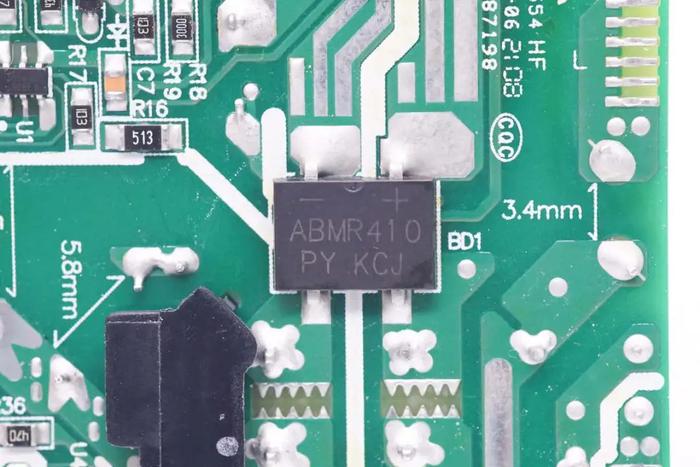

整流桥来自平伟，型号ABMR410，规格为4A 1000V。

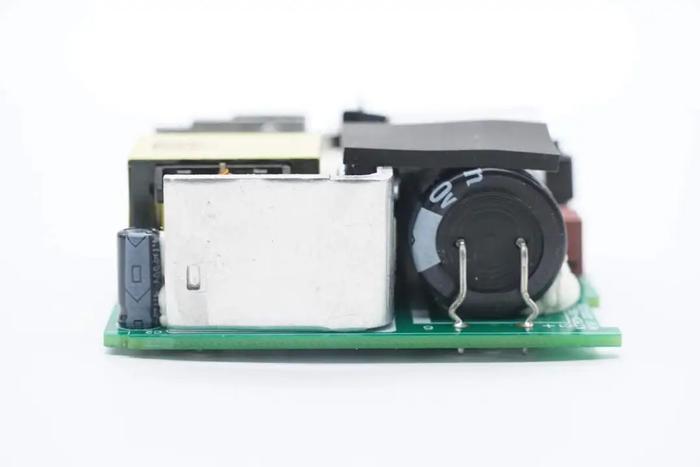

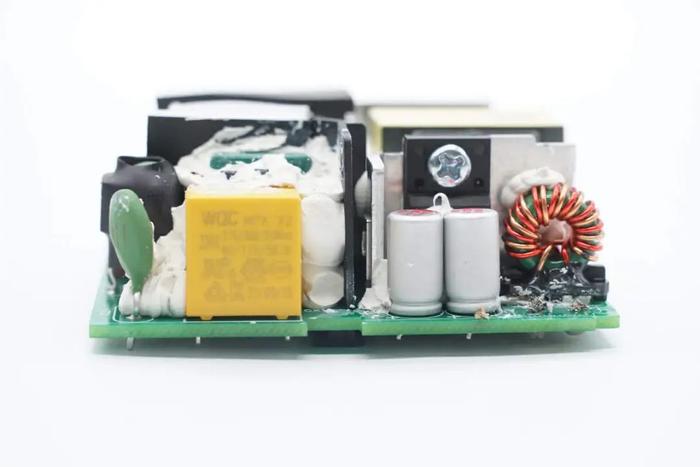

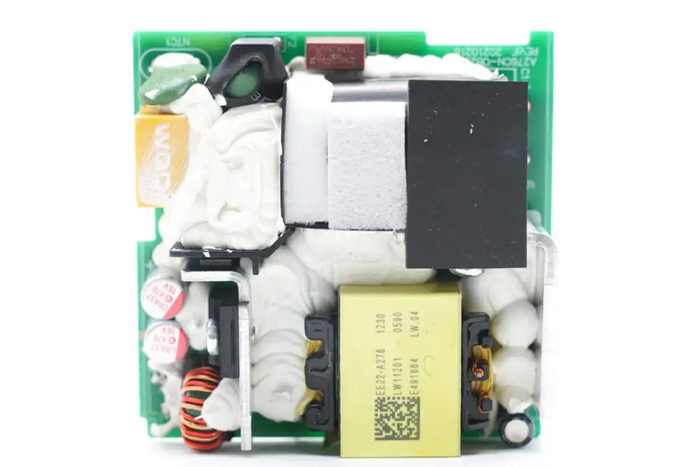

在PCBA模块侧面设有高压滤波电容和初级开关管散热片。
高压滤波电容表面粘贴泡棉。

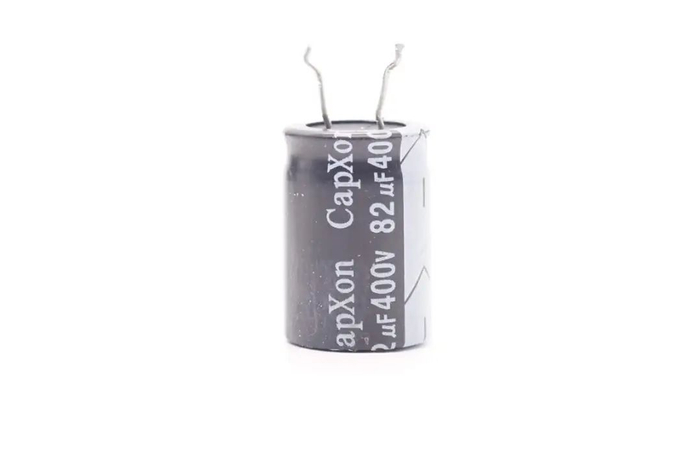

高压滤波电容来自丰宾，规格为82μF400V。

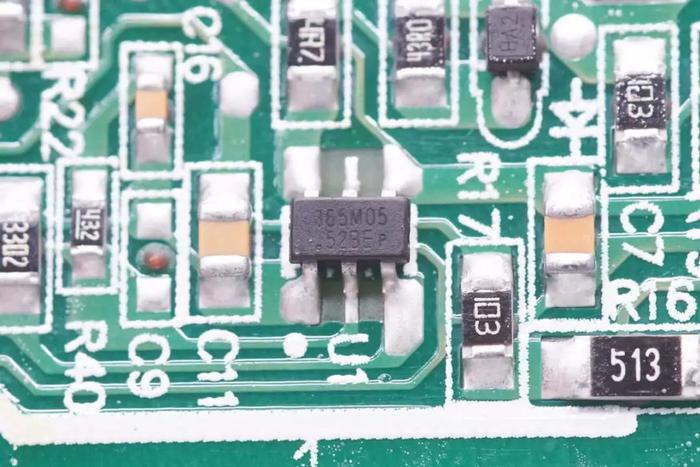

初级主控芯片来自昂宝，型号OB2365E，是一颗自适应多模式反激控制器，支持QR和CCM模式运行，具备完善的保护功能。

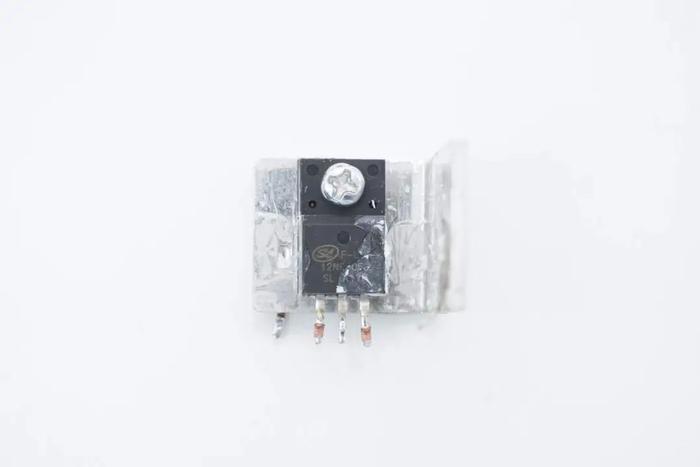

初级开关管固定在散热片上。

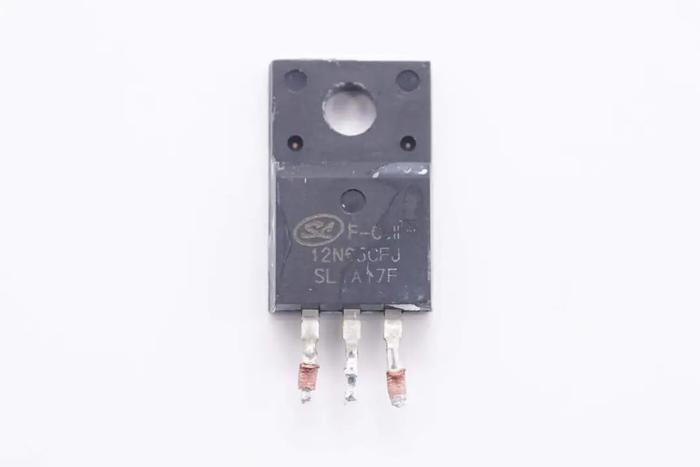

初级开关管来自士兰微，型号SVF12N65CFJ，NMOS，耐压650V，导阻640mΩ，采用TO220FJ-3L封装。

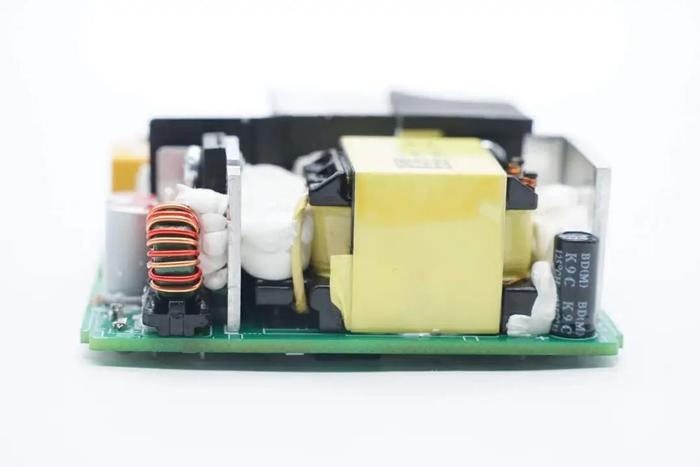

侧面焊接输出滤波电感，同步整流管，变压器和为主控芯片供电的滤波电容。

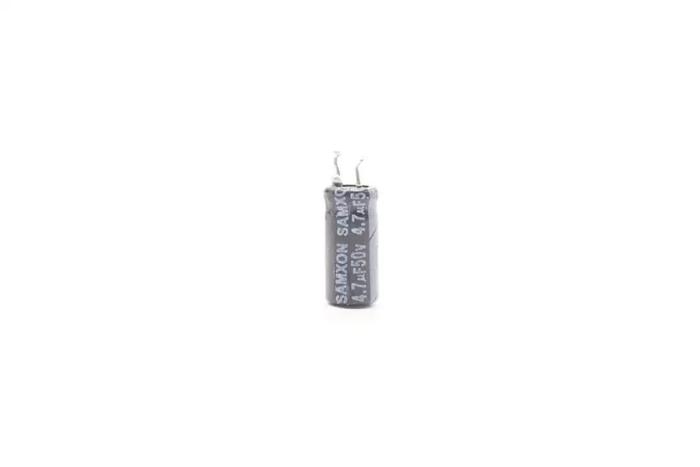

滤波电容规格为4.7μF100V。

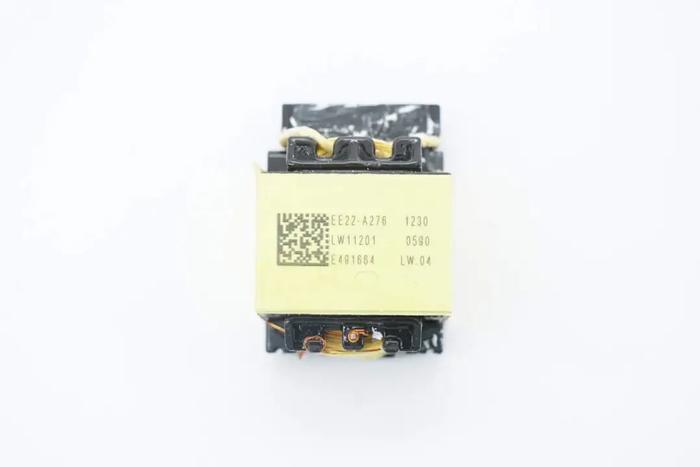

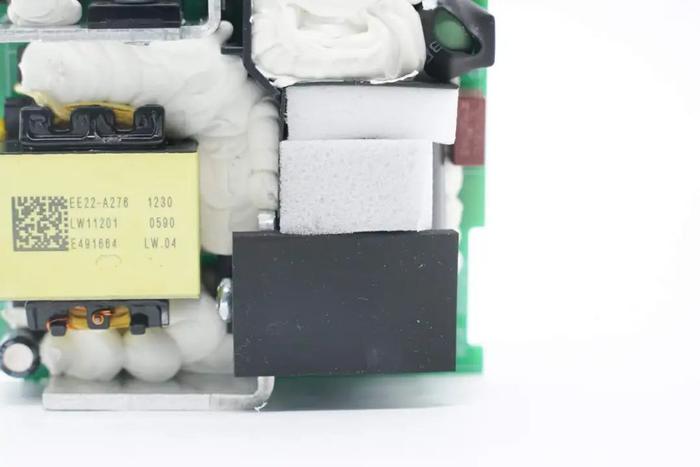

变压器采用EE22骨架绕制，磁芯缠绕胶带绝缘。

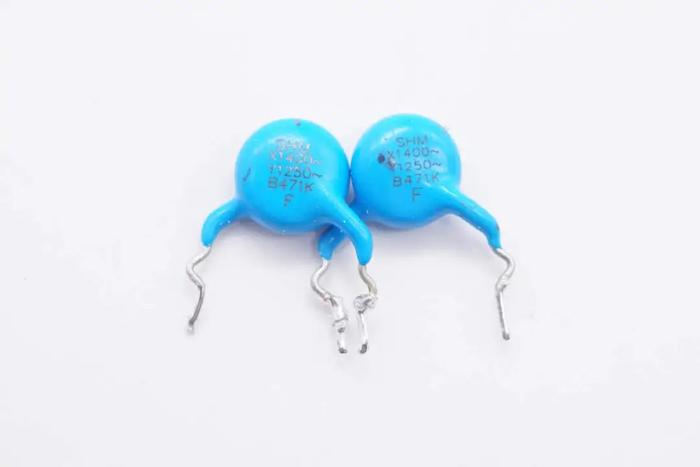

蓝色Y电容来自南方宏明，两颗串联提升耐压等级。

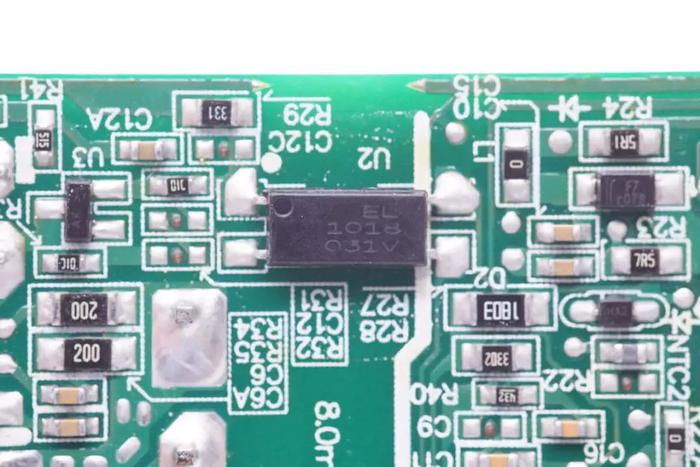

亿光EL1018光耦用于输出电压反馈。

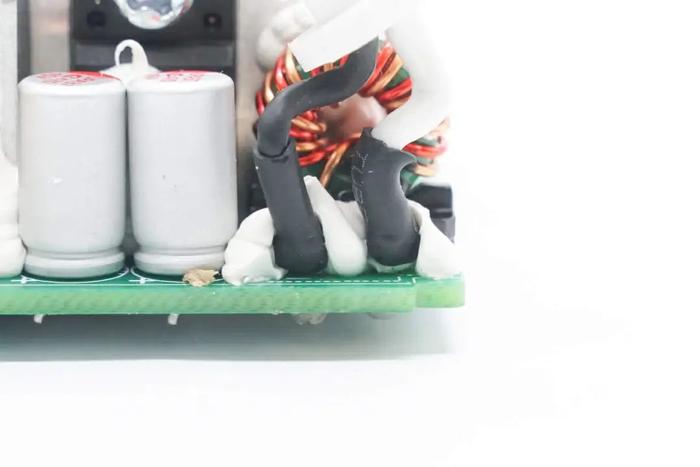

输出端焊接同步整流管，滤波固态电容和滤波电感。

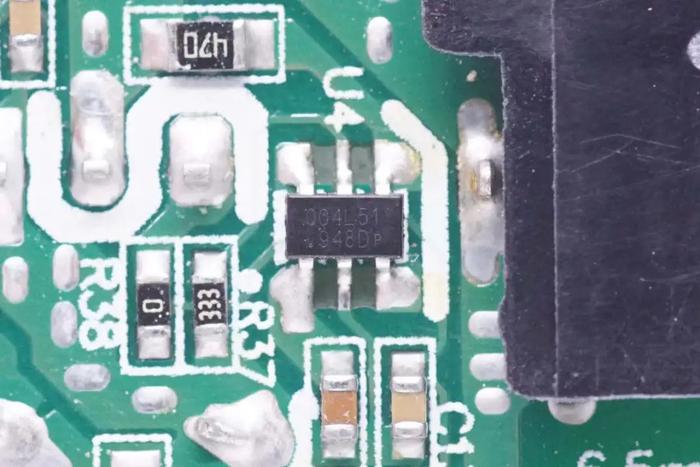

同步整流控制器来自昂宝，型号OB2004L，支持5-12V输出电压范围，支持DCM，QR和CCM工作模式。
同步整流管使用螺丝固定在散热片上。

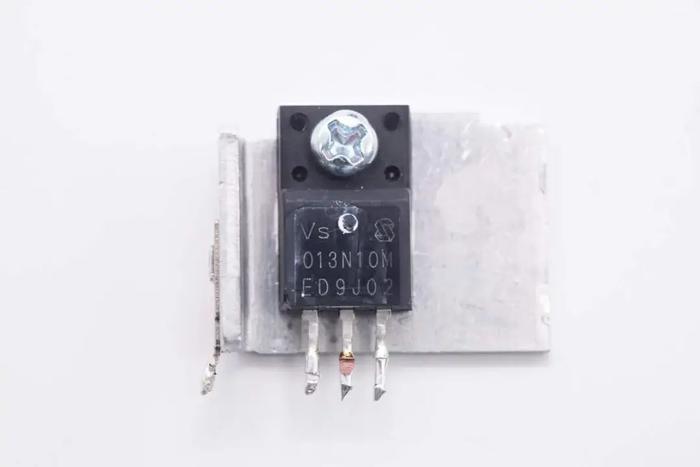

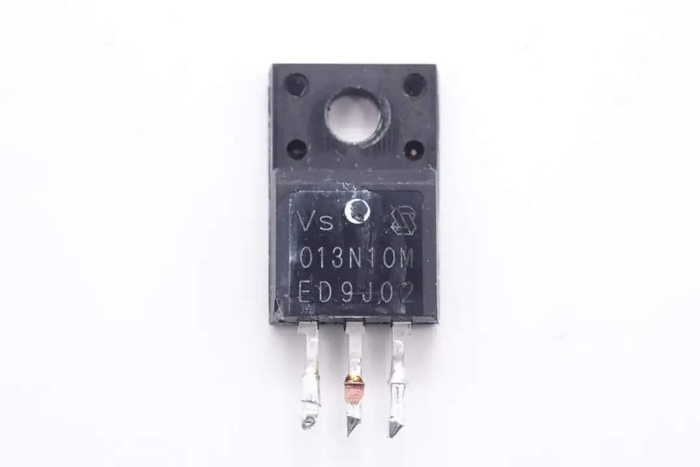

同步整流管来自威兆半导体，型号VSF013N10MS3-G，NMOS，耐压100V，导阻10mΩ，采用TO-220SF封装。

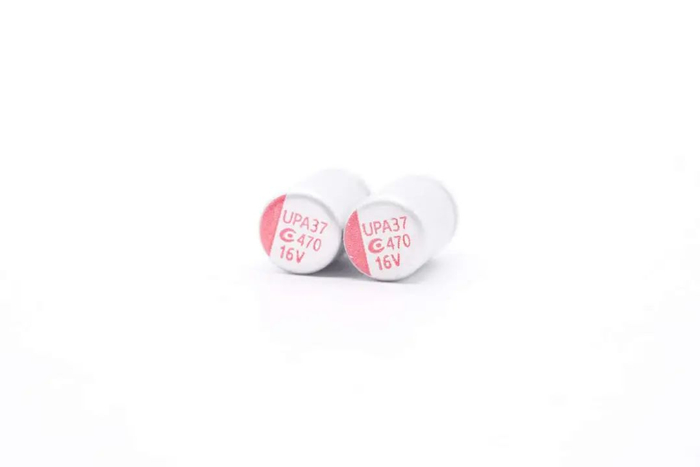

两颗输出滤波电容来自钰邦，规格为470μF16V。

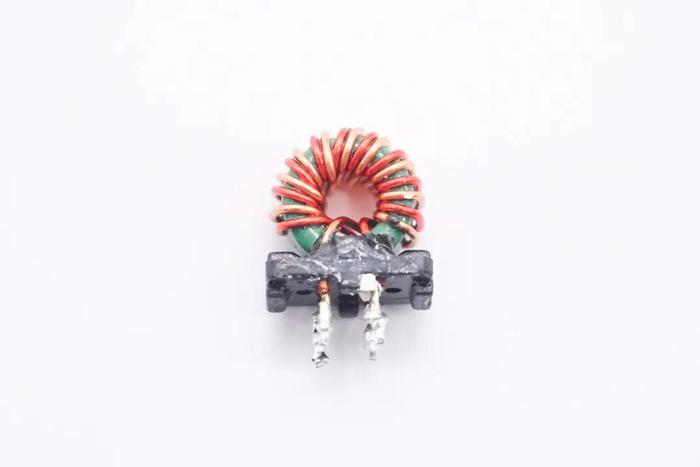

输出滤波电感采用漆包线绕制，底部设有绝缘支架。

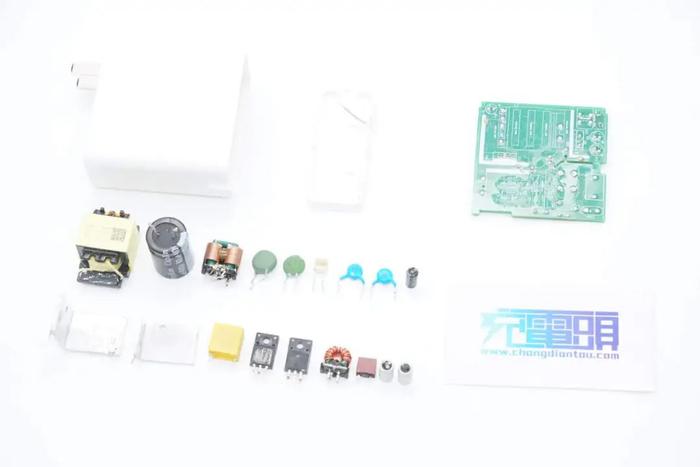

全部拆解一览，来张全家福。
充电头网拆解总结
华为36W电源适配器采用白色方形外壳，自带1.5米长输出线。适配器配有固定国标插头，支持100-240V全球宽电压输入。输出线为DC接口，输出规格为12V3A，具备36W输出功率。电源外壳侧面还有凹面设计，方便用户插拔。
充电头网通过拆解了解到，华为36W电源适配器内部采用昂宝开关电源方案，采用OB2365初级控制器搭配OB2004A同步整流控制器，初级开关管来自士兰微，同步整流管来自威兆半导体，高压滤波电容来自丰宾，输出滤波电容来自钰邦。内部元器件大面积打胶加固，开关管设有散热片，内部用料和做工扎实可靠。
