你真的懂NAS网络？以极空间为例，介绍解绑Bond、虚拟网桥、Bond

本内容来源于@什么值得买APP，观点仅代表作者本人 ｜作者：可爱的小cherry

大家好，这里是Cherry，喜爱折腾、玩数码，热衷于分享自己的数码玩耍经验~

前言

想玩好NAS，除了Linux知识、NAS操作系统知识、存储知识外，最最重要的就是得学习网络知识。

毕竟NAS全称"网络存储设备"，是依附网络而存在的，想要真正的玩好NAS，网络的基础知识是必不可少的。

举个例子，我们常用的虚拟机和容器，它就是在linux自身的网络上，又增加了一层虚拟网络，如何将虚拟机、容器内的端口和服务转发出来，并且让公网访问，就是一门学问。

再举个例子，局域网内多网口策略，以及多Lan下网络转发如何处理。

我之前分享过一遍我自己的双宽带入户网络布局，里面有详细的网络拓扑和家装布局，感兴趣的可以看看。

今天，咱们围绕双网口中最常见的几种网络管理内容，介绍一下极空间私有云在不同网络模式下的使用场景，并为大家推荐最实用的网络模式。

一、解绑Bond

在极空间里，网络被分为解绑bond，bond，网桥模式三种。

解绑bond就是最普通的双网口，每一个网口有对应的网关，可以一样，也可以配置不同的运营商网络。

默认情况下，极空间及内部的虚拟机、docker等，都会优先使用网口1对应的网关（Z423比较特殊，优先使用网口2）。

解绑Bond的场景，更适合家庭有两个LAN区域，并且都需要接入极空间的时候配置使用。

比较可惜的就是，在极空间界面上，我们没有办法配置路由表，因此就无法在极空间侧实现网络分流。而通过SSH查询，我们完全可以在debian的环境下配置网络分流，但是这件事情很危险，不建议非专业人员操作，否则就会重置极空间才能恢复。

对于极空间来说，主要可以通过多通道，配合SMB 3.0聚合增加局域网内的SMB速度。（Bond6和软路由网桥模式也可以，但不推荐）。

二、网桥模式

网桥模式下，极空间会新创建数个虚拟机的虚拟网卡。

如果是网桥模式（使用于虚拟交换机），会创建一个kvmbr0，也就是将eht0和eth1的两个物理网口绑定在了一起，形成一个逻辑网口。

这是路由器默认的防回机制作用，该机制使物理双网口在逻辑上表现为单一通道，既保证链路冗余又避免数据回环，实际流量通过策略路由（如默认eth1）实现负载可控。

如果是网桥模式（适用于软路由），那就创建kvmbr0和kvmbr1，分别对应eth0和eth1的物理网口。

1、网桥模式（适用于虚拟交换机）

⭐注意交换机模式下两个网口如果都连接路由器会导致环路故障，改变模式前务必按照下图正确连接网络

该模式下，物理网口变成了一个逻辑网口，极空间也变成了一台交换机，主要是用于将电脑终端接入极空间，实现上网使用。

电脑只要连接到极空间的另外一个网口，然后配置DHCP或者静态IP就行。

比较特殊的是，虚拟机要使用bridge网络（即获取到局域网ip），必须使用网桥模式。

2、网桥模式（适用于软路由）

与交换机模式唯一的区别，就是分别对应物理窗口创建虚拟网口。所以在虚拟机中可以选择不同的虚拟网卡对应的物理网口。

比如在openwrt中，除了默认的eth0(lan)外，还会多一个未分配的eth1，大家就可以根据自己的需求去配置网络了。

三、Bond模式

Bond模式是一种属于Linux的网络绑定（bonding）技术，网络绑定是将多个物理网络接口（NIC）组合成一个逻辑接口，以提高带宽、冗余或负载均衡。不同的绑定模式（bonding mode）决定了数据包如何在这些接口间分配和处理。

Bond一共有7种模式，mod 0，2，3，4需要交换机支持，mod 1，5，6不需要交换机支持。目前极空间内支持1、4、6三种模式。

1、Bond1（主备模式）

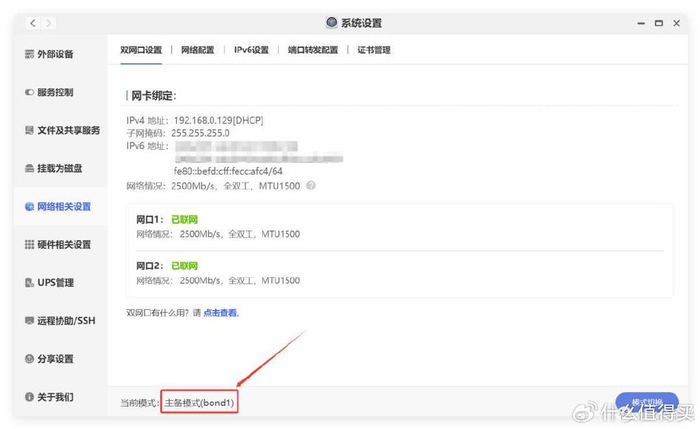

Bond 1就是常说的主备模式，极空间两个网口都接入交换机以后，会自动启用一个网口为主要流量传输用，当网口1断网后，会启用网口2。

1️⃣工作原理：

主动备份（Active-Backup）：仅一个网卡处于活动状态（Active），其余处于备用状态（Backup）。故障切换：当活动网卡故障时，系统自动切换到备用网卡，切换时间通常在秒级。MAC地址：对外使用单一MAC地址，避免交换机学习多个地址。

2️⃣核心特点：

✅高可用性：确保网络永不中断❌带宽不叠加：总带宽=单个网卡带宽❌无负载均衡：仅故障容错

在这种模式下，网口会自动获取主路由器的DHCP，并且在备网启用后保持不变，保证NAS服务7 * 24不中断。

实测一下，当我拔掉网口1，实现物理断网以后，系统会自动切换到网口2，并且保护传输不会中断。

⭐需要注意的是，bonding驱动的故障检测依赖于链路状态（Layer2），也就是物理连接是否正常。所以我们说的断网都是指电信号丢失以后的物理断网，如果因为上层网络故障的故障，但是链路状态是UP的，bonding驱动是不会切换网络的。

2、Bond4（动态链路聚合）

Bond4又称为M:N模式，由交换机的LACP确定聚合组中的活动和非活动链路，即M条活动链路与N条备份链路的模式。这种对于高并发的情况下会很有效果，但是如果一台电脑连接NAS，那基本是没效果的。

1️⃣工作原理：

IEEE 802.3ad标准：需交换机支持LACP协议动态聚合：自动协商聚合参数，实时监控链路状态负载均衡算法：支持多种哈希策略（如源MAC、IP、端口等）

2️⃣核心特点：

✅带宽叠加：总带宽=所有活动网卡之和✅智能负载均衡：基于流量特征分配❌依赖交换机：必须配置LACP（channel-group mode active）

⭐这种模式下，必须和支持LACP的交换机一起使用，否则会导致极空间无法连网，需要重置才可以，一般不建议大家使用。

3、Bond 6（自适应负载均衡）

Bond 6包含了Bond 5，在此基础上加上针对IPv4的接收负载均衡。 该模式下，主要针对两个网口都连接了路由器，然后极空间自动分配流量走向，确保流量走向均衡。但是该模式也不推荐大家使用，因为PC对Bond 6的支持不是很好，兼容性还有问题。

1️⃣工作原理：

ALB（Adaptive Load Balancing）：

发送负载均衡：基于ARP协商

接收负载均衡：通过修改ARP应答实现无需特殊交换机：工作在二层透明模式

2️⃣核心特点：

✅兼容性强：适用于任何交换机✅双向负载均衡：发送+接收流量均优化❌CPU消耗较高：需要处理ARP欺骗逻辑

总结

本文通过介绍极空间的网络配置模式，大致介绍了一下普通网络、虚拟网桥、Bond模式下的使用场景。这些场景不仅仅是极空间，对于所有的linux和NAS操作系统都是通用的，有些NAS系统会支持更多的Bond模式，而有些需要自行配置。

除了这些模式外，对于docker来说，还有macvlan和ipvlan两种虚拟网络配置模式，支持将docker直接分配到路由器下获取局域网DHCP，并区别于Host模式，不会造成端口冲突。

对极空间用户来说，我的个人建议如下：

普通用户：解绑Bond ，或者双联路 Bond 1做聚合。

虚拟机用户：网桥模式（软路由）。

缺交换机用户：网桥模式（交换机）。

网络极客：Bond 4 叠带宽或自行分配流量。
