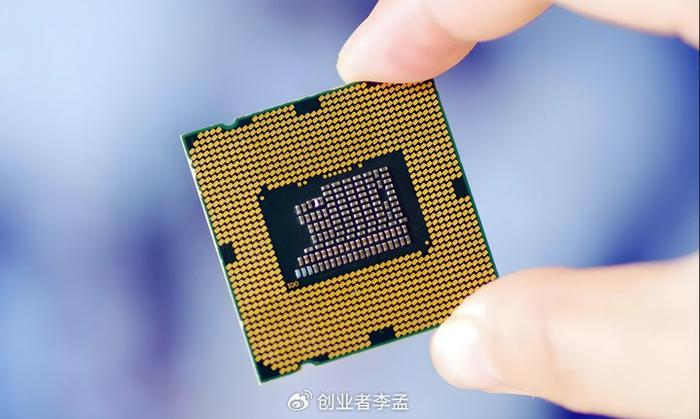

为什么芯片不做成圆形而是方形？

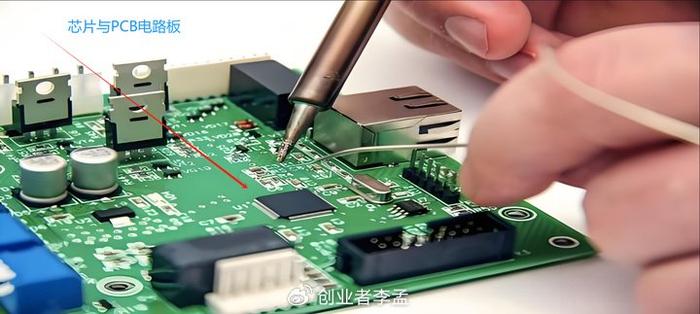

我觉得无论芯片在牛，也需要在PCB电路板上承载，按照电路元件设计的角度来说，圆形的元器件可不利于焊接，也不利于触角和电路板切合好！所以芯片设计也需要遵循电路板的特性，焊接的特性来决定！当然不仅仅是PCB电路板，还有于制造效率、封装工艺！因为圆形芯片在理论上看似节省空间，但在实际工程实现中会产生系统性矛盾。

首先从物理的角度来说，方形比圆形更费材料！

半导体晶圆为圆形（直径通常为300mm），但芯片电路需在硅片上以矩形阵列排布。若芯片设计为圆形，相邻单元间必然存在无法利用的弧形间隙，导致硅材料浪费率高达20%以上。方形设计则可通过紧密排列将浪费率降至约2%。举一个现实的例子，圆形饼干模具在方形面团上切割，必然产生边角料。但饼干的面料边角料可以再加工，但是硅晶圆可不到！

从品质质量上来说，曲线切割比直线切割更容易造成报废！

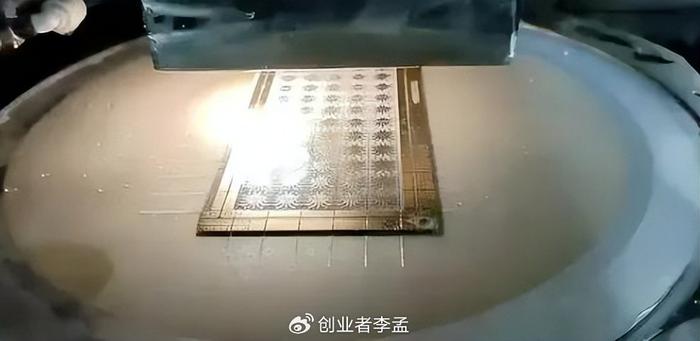

因为在激光或金刚石刀切割晶圆时，直线切割路径精度更高、崩边风险低。圆形切割需复杂曲线控制，易导致芯片边缘微裂纹，降低良品率。

在芯片封装工艺与焊接上

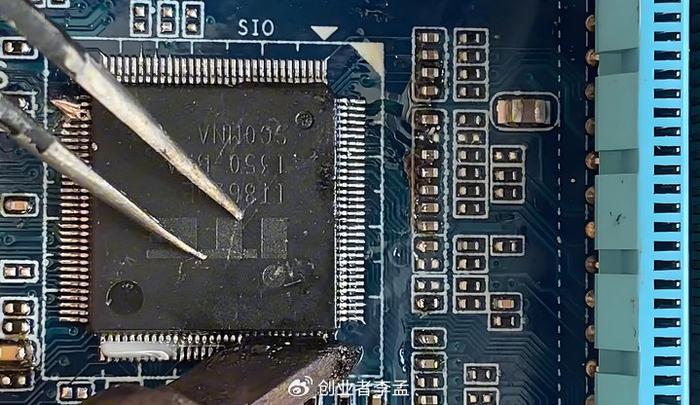

芯片需通过引脚（或焊球）与PCB连接。方形封装可沿四边均匀排布引脚，因为四边布局比单圈环形多30%-50%引脚空间，支持更复杂功能。而且方形引脚阵列使焊盘受力均匀，避免圆形芯片因热膨胀系数差异导致的焊点应力集中（尤其在四角缺失区域）。

在自动生产过程中，方形可以有更高的效率

方形芯片可通过直角边与机器视觉系统快速对齐，定位误差

在PCB电路板上容易产生几何矛盾和空间利用率矛盾

PCB走线需从芯片引脚向外辐射：方形芯片四边出线形成正交网格，布线层数可减少2-3层；圆形芯片的弧形边缘迫使走线弯曲，占用更多空间且易产生信号串扰。电子设备内部多为矩形空间（如手机主板）。圆形芯片外接矩形时，周围无效区域可达圆形面积的27%（按最小外接矩形计算），而方形芯片可紧密贴合。

产业标准化与历史路径依赖

按照电路板的历史发展和芯片的历史发展，封装规格的全球统一，JEDEC（固态技术协会）标准中，98%的封装尺寸为矩形（如QFN、BGA）。设备厂商的测试夹具、运输托盘均按方形设计，改用圆形将重构产业链。而且方形芯片可直触矩形散热器，热传导路径更短。圆形芯片需定制环形导热界面，热阻增加15%以上，对高性能处理器是致命缺陷。
