在PCB产线，质检环节长期面临一个结构性矛盾：AOI设备贵、部署重、换型慢，而人工目检又难以应对毫米级缺陷与高频换产。视觉传感器的出现，正在填补两者之间的空白——它不像AOI那样追求全板全参数的“大而全”，而是以单工位、多项目、快速部署的方式，把视觉检测嵌入到产线最需要判断力的关键节点。
PCB产线视觉检测的五大核心项目
OCR字符识别：追溯数据的“第一道关口”
PCB丝印字符承载型号、批次、日期编码等追溯信息，但字符往往只有毫米级，且受基材反光、油墨溢边、激光蚀刻低对比度困扰。SEV400搭载工业级OCR算法，针对低对比度、曲面反光、蚀刻压印等恶劣字符场景优化，识别准确率达99.9%，毫秒级响应匹配SMT节拍。
元器件有无检测：漏贴、错装的“拦截网”
SMT环节的电容、电阻、芯片、连接器，任何一枚缺失都可能导致整板报废。SEV400支持多目标同步检测，单次拍摄即可完成多区域、多物料的在位校验。以PCB螺丝有无检测为例，不到10张样本、3至5分钟训练即可完成模型部署，同步输出计数结果。
外观瑕疵检测：微米级缺陷的“捕获器”
PCB表面的裂纹、划痕、脏污、缺损，目标微小且背景反光复杂。SEV400常规应用覆盖视野100mm×100mm，可检测≥1mm×1mm的圆形/方形杂质面积及≥2mm的线状划痕；针对电子元件表面的微米级划伤与污点，130万像素全局快门传感器配合AI算法可实现精准识别。
分类与计数：混流生产的“分拣助手”
不同型号板材、规格元器件的分类流转，传统依赖人工目检。SEV400内置分类算法，以轮毂类型识别为参照，5张图样、不到10分钟即可完成训练，设备每捕捉到一个目标即自动按类型分类，大幅提升分拣效率与准确性。
测量与定位：贴装精度的“标尺”
SEV400内置线线角度、直径、宽度、斑点面积、节距等测量工具，可对元件贴装位置与尺寸偏差进行校验，满足PCB组装环节对定位精度的基本判断需求。
SEV400的选型逻辑：为什么是“视觉传感器”而非“读码器”
需要明确一个选型边界：视觉读码器（如东集X5Pro）的核心使命是高速、全宽、多码读取，适合SMT轨道线的追溯码采集；而视觉传感器（SEV400）的核心价值在于多检测项目的一体化覆盖——OCR、有无、瑕疵、分类、计数、测量融于一机，适合产线上需要“同时判断多个质量维度”的工位。

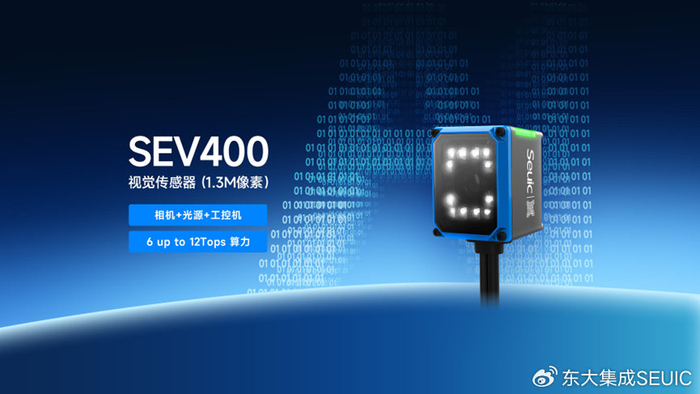

SEV400的差异化能力集中在三点：一体化集成将相机、光源、工控机装入约220克机身，内置6至12Tops算力，部署调试时间约为传统分体式方案的50%以下；小样本训练让换型从“按天计”变为“按分钟计”，多品种小批量产线不再因换型而停摆；IP67防护使其可直接安装在粉尘、切削液飞溅的工位旁，无需额外防护罩。全局快门传感器则确保高速运动工件不产生果冻效应和图像畸变。
选型建议
若PCB产线工位的核心需求是追溯码高速读取，应优先选用视觉读码器（如X5Pro）以匹配轨道线全宽覆盖与多码同读场景。若工位需求是字符识别、漏贴检测、外观瑕疵、分类计数中的两项以上混合判断，SEV400的一体化多工具能力可显著减少设备数量与调试工作量。建议部署前用产线中字符质量最差、缺陷最细微、背景最不利的样本进行现场实测，让“能不能检”从参数表落到产线节拍上。
