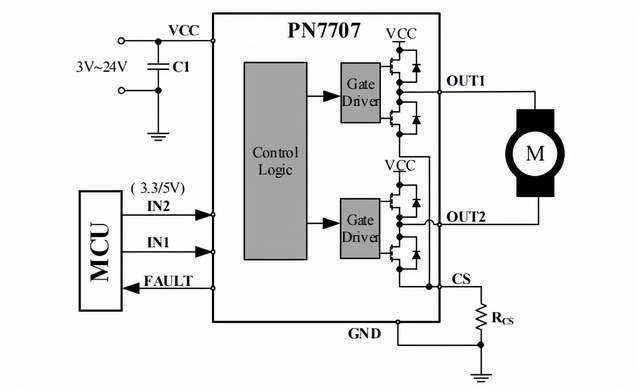

PN7707 24v直流电机驱动IC是用四个功率开关器件所构成的驱动电路，使用MOS管来作为功率开关，DRV8872/DRV8870替代芯片PN7707是一款具有低功耗睡眠模式的两通道直流马达驱动芯片，可降低PCB空间的占用，降低成本。
DRV8872/DRV8870替代芯片PN7707特征
■ 宽电源电压范围：3V～24V
■ 低导通电阻（HS：0.3ohm；LS：0.3ohm）

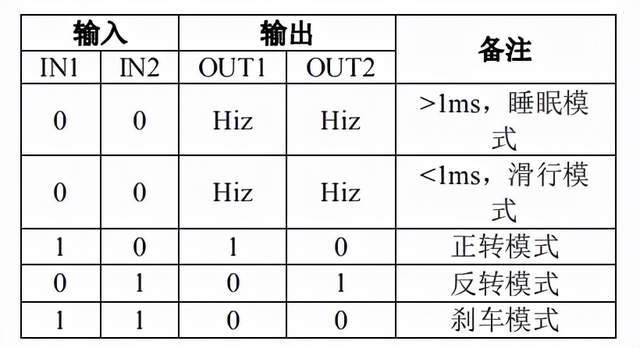

■ 正转、反转、刹车和睡眠模式
■ 低睡眠电流：IVCC
■ 输入管脚兼容5V和3.3V控制信号
■ 3A峰值驱动输出，2A连续驱动输出
■ 异常保护反馈功能

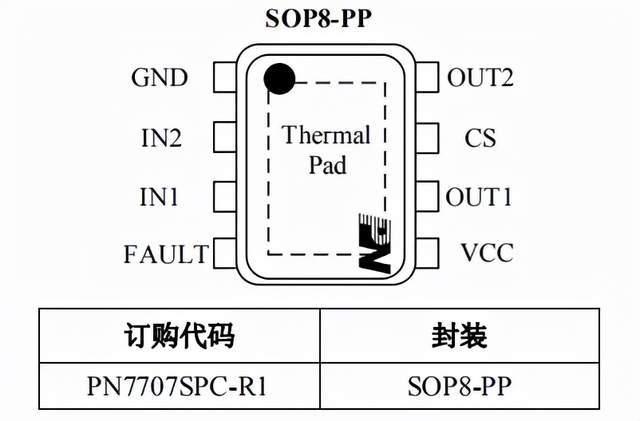

PN7707宽电源电压范围：3V～24V，采用SOP-8封装，Rdson:0.6Ω，3A峰值驱动输出，2A连续驱动输出，可替代兼容DRV8872，PN7707B采用SOP8-PP封装，可兼容替代DRV8870，具有电源欠压保护、过温保护、内置输出短路保护异常保护反馈功能。
DRV8872/DRV8870替代芯片PN7707 24v直流电机驱动ic具有低功耗睡眠模式、外部限流可调的两通道直流马达驱动芯片，可以控制马达进入正转、反转、刹车、滑行和超低功耗睡眠模式，被广泛应用于智能电表、智能门锁、摄像头、玩具等领域，更多PN7707电机驱动芯片产品手册及应用资料请向骊微电子申请。>>
