三张图表看懂晶体管的现状

三张图表看懂晶体管的现状
2022年11月29日 11:44 芯智讯

在过去的75年里,晶体管技术最明显的变化就是尺寸越来越小,制造的数量越来越多。正如这些图表所示,减小晶体管的尺寸是一项巨大的努力,也是一项非常成功的努力。但尺寸并不是工程师唯一改进的功能。

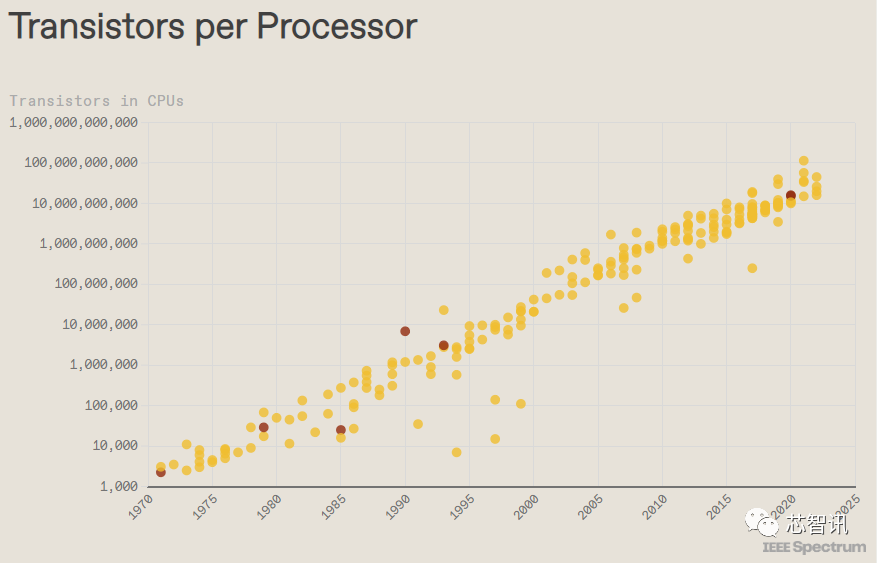

从1947年第一个晶体管诞生到现在,它已经成为了现代科技的基础。根据TechInsight的预测,半导体行业今年有望生产近20万亿个晶体管。这比2017年之前所有年份累积制造的晶体管还要多。在这个几乎无法想象的数字背后是晶体管价格的持续下降,因为工程师已经学会了将越来越多的晶体管集成到同一硅区域中。

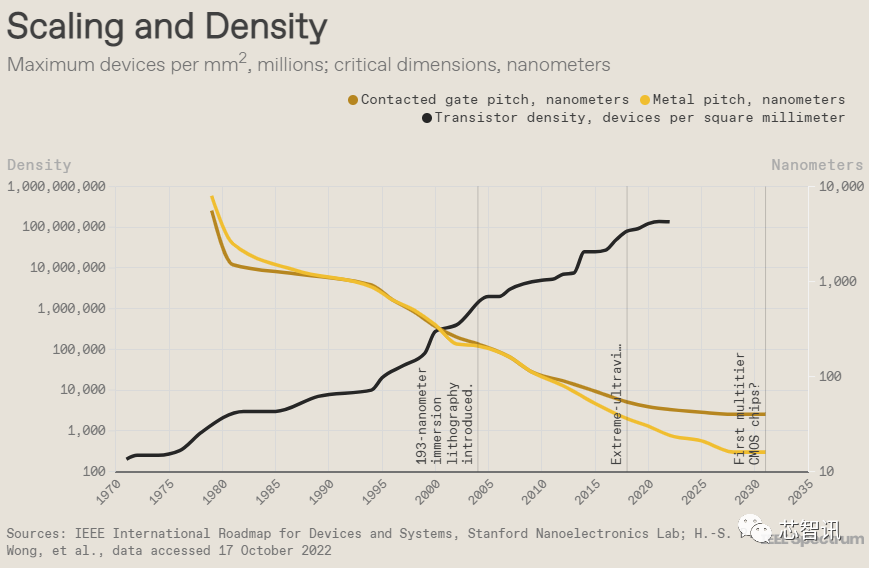

在硅平面的2D空间中缩小晶体管取得了巨大的成功:自1971年以来,逻辑电路中的晶体管密度增加了60多万倍。缩小晶体管尺寸需要使用较短波长的光,例如极紫外线和其他光刻技巧来缩小晶体管栅极之间和金属互连之间的空间。展望未来,3DIC是一大方向,晶体管将相互叠加,这很重要。这种趋势在闪存中已有十多年的历史,但对于逻辑来说,它仍然是新的未来。

编辑:芯智讯-浪客剑   来源:ieee.org
