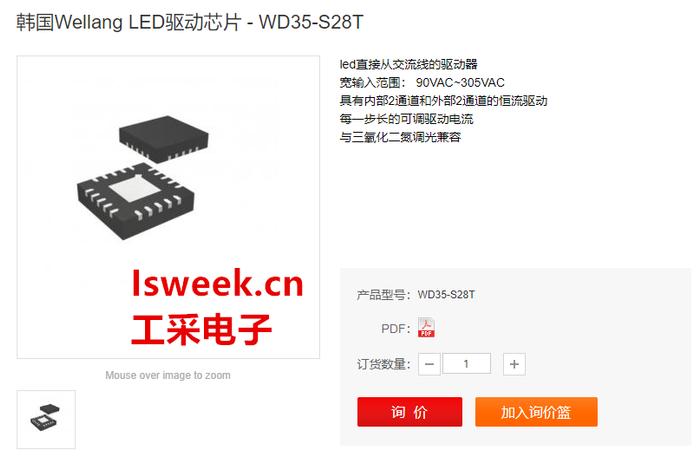

LED驱动芯片- WD35-S28T是一款交流直接式LED驱动集成电路，具备内部两步式和外部两步式两种工作模式。该器件可直接从整流后的交流电压驱动多颗串联LED，由于所需外围元件极少，将极大简化设计难度。该驱动芯片具有更高的LED电流驱动能力，且可通过外部电阻调节输出电流。WD35-S28T将助力工程师在LED照明领域开发出兼具能源效率、设计效率与成本效益的卓越产品。
WD35-S28T是一款(2+2)通道LED照明驱动集成电路，通过内置2个高压场效应晶体管通道和外置2个高压MOSFET驱动通道，实现对LED照明系统亮度的恒流控制。该器件可通过4个外部电阻调节LED恒流值。
WD35-S28T的结温不得超过其较高限值。当结温超过160°C时，WD35-S28T会使所有LED熄灭。当结温低于过温保护的温度迟滞值时，WD35-S28T将恢复正常运行。
WD35-S28T可与TRIAC调光器配合使用。要正确使用TRIAC调光器，必须在VSEN、VIN和GND引脚上添加电阻网络。
随着VSEN引脚电压降低，各步输出电流均减小，但泄放电流增大。该操作提升了与不同厂商TRIAC调光器的兼容性，并改善了调光特性。
LED驱动IC - WD35-S28T的特性：
LED从交流线路直接驱动
宽输入范围：90VAC~305VAC
内置2通道与外置2通道的恒流驱动
每步可调驱动电流
兼容三端双向可控硅（TRIAC）调光
包括泄放电流以提供三端双向可控硅调光器的维持电流
包括为外部MOSFET提供晶闸管调光器闭锁电流的栅极驱动器
凭借保持电流和闭锁电流特性，具有优异的双向可控硅调光器兼容性
优异的功率因数 > 0.9
总谐波失真降低
过热保护
电磁干扰安全操作
热增强型QFN 20引脚封装
LED驱动器- WD35-S28T的应用：
交流直驱LED灯应用
下射灯
高顶灯
路灯
