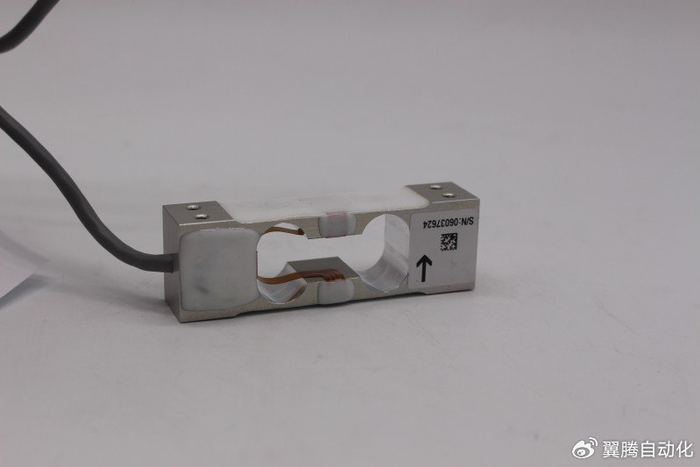

HBM传感器1-PW4MC3/300G-1：江西翼腾自动化分享称重传感器安装接线图_

称重传感器的接线方法有两种不同的输入输出接线方法: 四线制接法和六线制接法。四线制接法称重传感器对二次仪表没有特殊要求，使用起来更方便。然而，当电缆很长时，容易受到环境温度起伏等多种因素的影响。六线制接法规定称重传感器与其配套使用的二次仪表具有反馈输入接口，适用范围有一定的限制，但在精密测量和远距离操作时具有一定的优点。

六线制接法要求称重传感器与其配套使用的二次仪表具备反映输入插孔的能力，操作规范有一定的限定，但不容易受到环境温度等因素的干扰，适用于高精密精确测量和长距离精确测量。一般的称重传感器由六根电统线构成。在四线系统连接时，电源插头(EXC-，EXC)和反线(SEN-，SEN)会短路。SEN和SEN-用以补偿电路电阻器。SEN和EXC是一对，SEN-和EXC-是一对。EXC和EXC-由称重传感器供电系统提供，但由于称重模块和传感器之间的线路断开，传感器接收的电压实际上小于开关电源电压。每个称重传感器具有mV/V的特性，其输出电压与接收电压成正比。SEN和SEN-实际上是称重传感器在高阻抗电路板上，通过反馈控制回路将输出电压反馈给称重模块。假设EXC和EXC-为10V，则传感器输出电压为2mV/N，实际上传感器输出的电压为0.2V，而不是0.02V，因此，0.2V是称重传感器的标量范围，基于传感器需要通过反馈控制回路将输出电压反馈给称重模块。

在称重传感器中，EXC和SENS短接，EXC-和SENS-短接只在感应器接近称重传感器且电压损失较小的情况下使用，否则会导致数据误差。有两种认证方法可用于称重传感器的接线方法：四线制和六线制。根据称重传感器的组件或接口，可以选择四线制或六线制方法，首先查看配置要求。原则上，感应器可以使用六线制而非四线制，但为简洁起见，通常使用四线制。

称重传感器的接线方法如下:

(1)称重传感器接口为一个7针连接头，有两种现场称重传感器电线接法: 四线制和六线制。在这个系统中，使用四线制连接，依次连接1和2、3和4.并将三个现场感应器并联应用。

(2)设置点接口连接到一个5位编码器设定器，端口号6、5、4、3、2分别代表千百十个和十分位，27、28、29、30是8421编号。
