在近几年芯片行业一直都是受到社会的广泛关注,由于我国芯片行业起步较晚,又遭到外国各种的技术封锁,芯片行业一路上历经坎坷,但是我国地大人多,最不缺的就是人才,在这种受到打压的情况下,我国的芯片行业仍然是发展迅速,赶超世界一流水平,如今又有一项芯片难题被我国企业攻克。

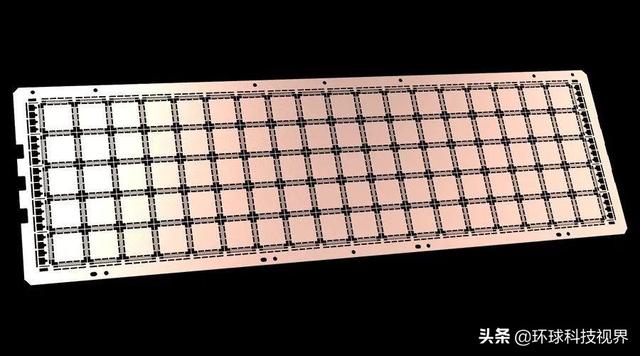

就在12月19号,我国企业欧菲光正式对外宣布,新一代的半导体封装用高端引线框架研制成功。提起半导体封装用高端引线框架,大部分人也许对此都是感到疑惑,引线框架是什么东西?通俗来讲引线框架就是用来封装芯片的载体,日常生活中我们经常会听到这款手机搭载的是什么什么芯片,这里搭载芯片靠的就是引线框架,连接芯片与手机的一种渠道,引线框架一直以来都是半导体行业的不可或缺的重要部分。

一直以来引线框架的市场都是由外国例如日韩来引导的,国内如果想要用到高端的引线框架都要从日韩等国进口,一切都要看外国企业的脸色。国内的引线框架公司都是在追赶日韩企业的步伐,终于在今年欧菲光赶上了日韩企业的步伐,成功研制出了我国的高端蚀刻引线框架,实现了更大的宽度、更高的密度、更加可靠的国产自研超薄引线框架。

欧菲光在刚成立之期主要是从事精密光电薄膜元件的研究与生产,在精密技术方面有着独特的理解和掌控,一直以来都是世界各大手机品牌的重要合作伙伴,依靠核心技术这些年欧菲光公司规模发展愈来愈庞大。在如今国内引线框架追赶世界一流水平的时期,今年欧菲光决定开设高端引线框架的研究项目,集结了一批专业成熟的团队,其中有数人是有十年以上的引线框架经验的专家。皇天不负有心人,还真就被欧菲光成功研制出来了。

如今各大手机厂商对引线框架的精细程度要求越来越高,欧菲光依靠这些年蚀刻技术的积累,拥有行业内最高水准的精密线路蚀刻技术,能够完成微蚀刻、电镀粗化、棕色氧化三种高端的工艺,另外欧菲光还掌控了四种刻镀技术,能够满足客户各种各样的要求。

根据欧菲光目前的实力,欧菲光预计将会在2021年开始进行引线框架的试生产,同时将会进一步的加大对研究资金的投入,实现世界一流。
