ST60是意法半导体推出的基于60GHz的非接触式连接器产品。我们初次接触ST60芯片时，经常会接触一个名词：SLVS。
ST60的datasheet里也经常会看到Differential SLVS信号如何如何。SLVS其实是Scalable low voltage signaling的缩写。Differential SLVS翻译过来就是电平可调整的低压差分信号。ST60的datasheet里有如下图描述SLVS信号的参数：
SLVS Receiver性能参数

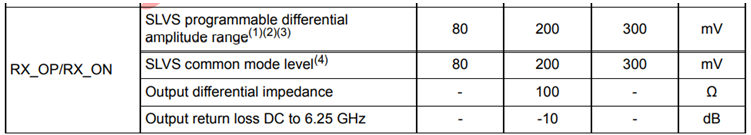

SLVS Driver性能参数
从上面两幅图片里我们可以看到，SLVS Driver输出的单端电平80mV-300mV，差分电平160mV-600mV。SLVS果然是电平Scalable可调整的。只是芯片出厂时已经在寄存器里预先写好了输出电平是单端200mV，差分400mV。如果需要调整到更高或者更低的输出电平，就需要改写寄存器才能实现。SLVS Receiver接收端的电平范围是单端100mV-300mV，差分200mV-600mV。也就是说SLVS RX的最小接收门限是单端100mV，差分200mV。信号再小，传输有可能出现误码。SLVS信号线上最高传输6.25Gbps高速信号，PCB板上差分走线需要做阻抗控制：差分100ohm。
在实际的工程项目中，SLVS走线很可能要经过多个PCB板，排线，接插件。如下图笔记本的项目，ST60安装在笔记本上边框位置，SLVS走线要经过屏幕板，铰链，主板连接到CPU上，这其中可能还要经过若干FPC，接插件等。这些会对SLVS信号带来哪些影响？SLVS支持的最大走线长度是多少？
ST60的SLVS接收电路对抖动的要求是
再结合SLVS检测门限最小差分200mV，可以得到如下的SLVS接收端眼图要求：
长的SLVS走线对信号完整性有如下几个影响：
1. 信号衰减。越长的PCB走线对信号的衰减越大。如下图所示，ST60接收器芯片的SLVS Driver输出端连接一段差分PCB走线（这里以常用的FR4板材为例），用示波器分别测量PCB输入端波形和PCB输出端波形，来看一看不同长度PCB走线对于SLVS信号的影响。SLVS Driver输出差分电平设为缺省值400mv。
如下图红框所示在5Gbps信号情况下，PCB走线长度20mm时，接收信号的眼高是380mV，当PCB走线长度是300mm时，接收信号的眼高已经衰减到210mV，这已经接近SLVS检测门限。当PCB走线长度500mm时，接收信号眼高衰减到100mV，此时SLVS Receiver已经不能正常工作。
2. 对抖动的影响。长的PCB走线会带来更多的热噪声，这会增加抖动。如上图蓝框所示，5Gbps速率时，PCB走线长度从20mm变到300mm，抖动从0.8ps增加到13ps。5Gbps信号0.375UI抖动门限是75ps。300mm的PCB走线带来的13ps抖动虽然远远小于75ps，但这仅仅是PCB走线引起的抖动。实际情况，如上面笔记本项目，SLVS走线很可能会经过几个电路板、接插件，难免会带来串扰、不连续等效应，实际抖动情况远比简单的PCB走线严重。
3. 分布电容、电感引起的上升沿下降沿变平缓。分布的电容电感形成低通滤波器。陡峭的上升沿、下降沿是高频分量集中的地方，SLVS信号通过长的PCB走线会把部分高频分量过滤掉。使得陡峭的上升沿下降沿变平缓。如下图所示，长的PCB走线会把左边的陡峭边沿信号变成右边的平缓边沿信号。
