前 言

华为HCIE-R&S认证是目前业界含金量很高的一门认证。整个考试包含3个部分,笔试、实验和面试。面试是其中最具挑战的部分,因为面试不仅仅考察知识点的掌握,也考察考生现场分析问题的能力和反应能力。所以大家在平时备考过程中可以关注我们的面试专栏,有针对性地理解和分析相应的知识点。

随着网络中部署的业务量不断增长,对于全双工点对点链路,单条物理链路的带宽已不能满足正常的业务流量需求。如果将当前接口板替换为具备更高带宽的接口板,则会浪费现有的设备资源,而且升级代价较大。如果增加设备间的链路数量,则在作为三层口使用时需要在每个接口上配置IP地址,从而导致浪费IP地址资源。

Eth-Trunk( 链路聚合技术 )作为一种捆绑技术,可以把多个独立的物理接口绑定在一起作为一个大带宽的逻辑接口使用,这样既不用替换接口板也不会浪费IP地址资源。本课程我们将详细地介绍Eth-Trunk技术。

Eth-Trunk链路聚合模式

手工负载分担模式

手工模式下,Eth-Trunk的建立、成员接口的加入由手工配置,没有链路聚合控制协议LACP的参与。当需要在两个直连设备间提供一个较大的链路带宽而设备又不支持LACP协议时,可以使用手工模式。手工模式可以实现增加带宽、提高可靠性、负载分担的目的。

静态LACP模式

LACP为交换数据的设备提供一种标准的协商方式,以供设备根据自身配置自动形成聚合链路并启动聚合链路收发数据。聚合链路形成以后,LACP负责维护链路状态,在聚合条件发生变化时,自动调整或解散链路聚合。

静态LACP模式基础概念

系统LACP优先级

系统LACP优先级是为了区分两端设备优先级的高低而配置的参数。LACP模式下,两端设备所选择的活动接口必须保持一致,否则链路聚合组就无法建立。此时可以使其中一端具有更高的优先级,另一端根据高优先级的一端来选择活动接口即可。系统LACP优先级值越小优先级越高。

接口LACP优先级

接口LACP优先级是为了区别同一个Eth-Trunk中的不同接口被选为活动接口的优先程度,优先级高的接口将优先被选为活动接口。接口LACP优先级值越小,优先级越高。

成员接口间M:N备份

LACP模式链路聚合由LACP确定聚合组中的活动和非活动链路,又称为M:N模式,即M条活动链路与N条备份链路的模式。这种模式提供了更高的链路可靠性,并且可以在M条链路中实现不同方式的负载均衡。

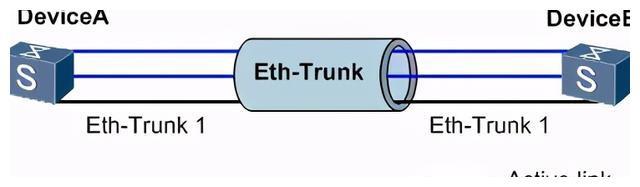

如下图所示,两台设备间有M+N条链路,在聚合链路上转发流量时在M条链路上分担负载,即活动链路,不在另外的N条链路转发流量,这N条链路提供备份功能,即备份链路。此时链路的实际带宽为M条链路的总和,但是能提供的最大带宽为M+N条链路的总和。

当M条链路中有一条链路故障时,LACP会从N条备份链路中找出一条优先级高的可用链路替换故障链路。此时链路的实际带宽还是M条链路的总和,但是能提供的最大带宽就变为M+N-1条链路的总和。

这种场景主要应用在只向用户提供M条链路的带宽,同时又希望提供一定的故障保护能力。当有一条链路出现故障时,系统能够自动选择一条优先级最高的可用备份链路变为活动链路。

如果在备份链路中无法找到可用链路,并且目前处于活动状态的链路数目低于配置的活动接口数下限阈值,那么系统将会把聚合接口关闭。
