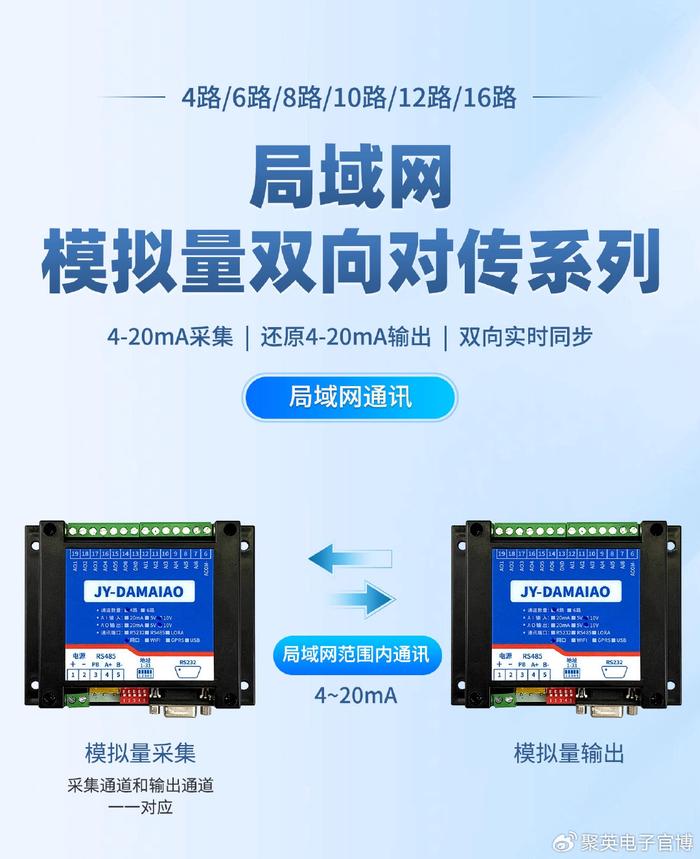

局域网模拟量双向对传模块(也称“网络型模拟量传输模块”)是一种基于本地网络(如以太网、工业环网)实现连续模拟信号(如电压、电流、温度、压力等)双向采集与控制的工业级设备。解决了传统模拟信号传输中的距离限制、抗干扰差、布线复杂等痛点。
一、功能特点
通讯方式：局域网通讯;
无需设置：设备通电后会自动，建立连接无需任何设置;
电流实时同步：A端采集4-20mA电流，同步还原4~20mA到B端;
适配范围：支持与流量计.温度.压力等变送器设备适配。4路/6路/8路/10路/12路/16路可选;
高精度：设备以低误差

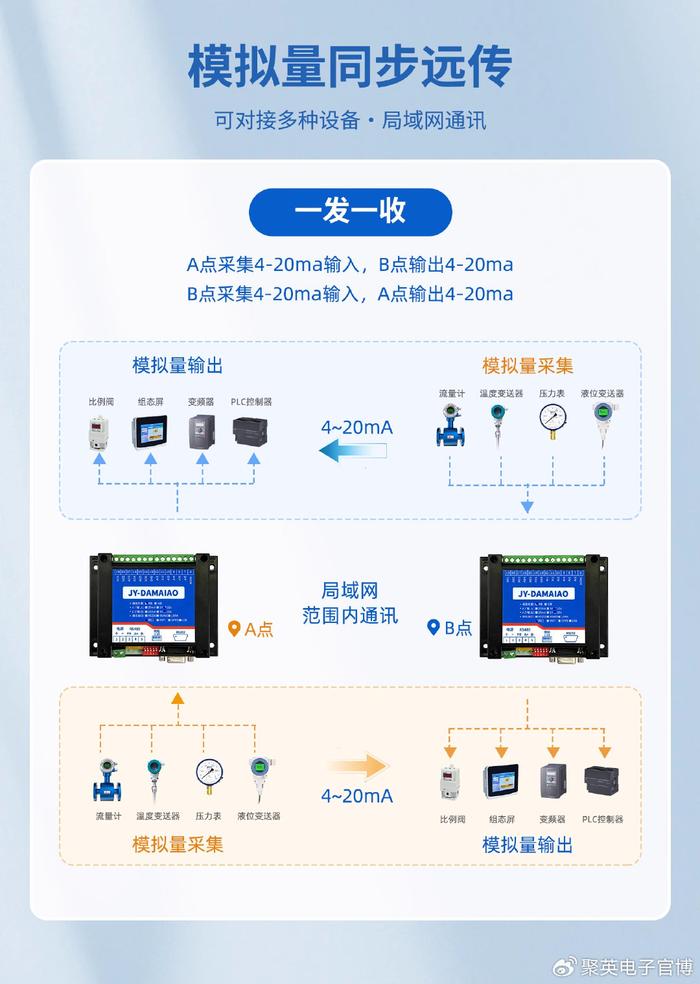

模拟量同步远传：一发一收，A点采集4-20ma输入，B点输出4-20ma，B点采集4-20ma输入，A点输出4-20ma;
接口说明：模拟量输出、模拟量采集、DC7-30V供电、网口、RS232;

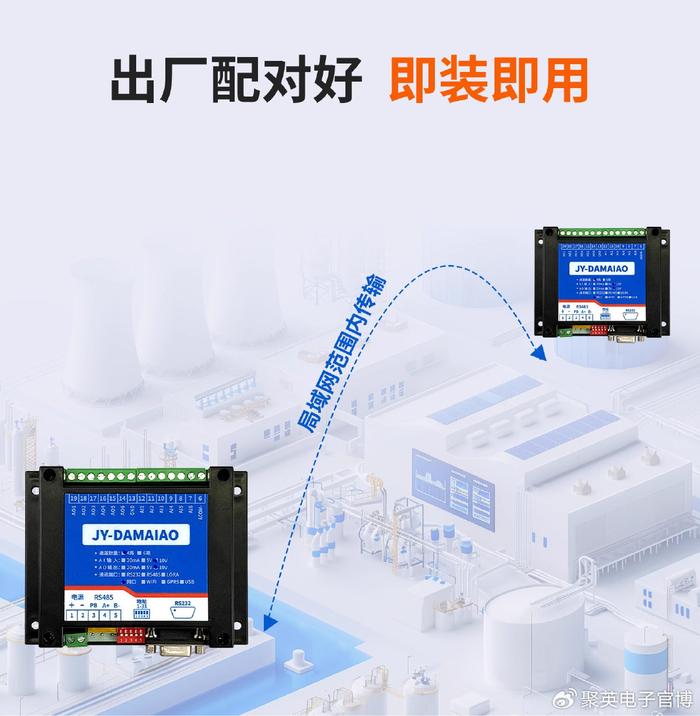

安装应用：出厂配对好，即装即用;
二、接线图
二线制：两线制电流模拟量设备只有两根导线，这两根线既是电源线又是信号线接线方法。
三线制：三线制电流模拟量设备含一根正电源线，两根信号线其中一根共GND接法。

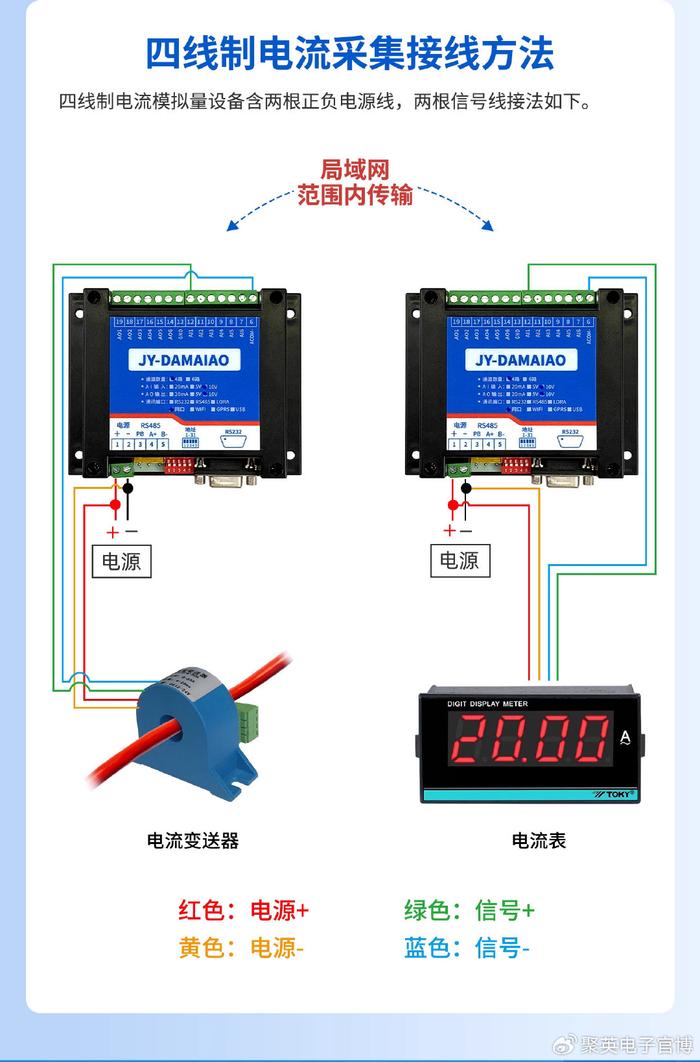

四线制：四线制电流模拟量设备含两根正负电源线，两根信号线接法。
三、规格分类
2路模拟量4-20ma双向对传-局域网【一主一从】
4路模拟量4-20ma双向对传-局域网【一主一从】
6路模拟量4-20ma双向对传-局域网【一主一从】
8路模拟量4-20ma双向对传-局域网【一主一从】
10路模拟量4-20ma双向对传-局域网【一主一从】
12路模拟量4-20ma双向对传-局域网【一主一从】
16路模拟量4-20ma双向对传-局域网【一主一从】
四、应用场景

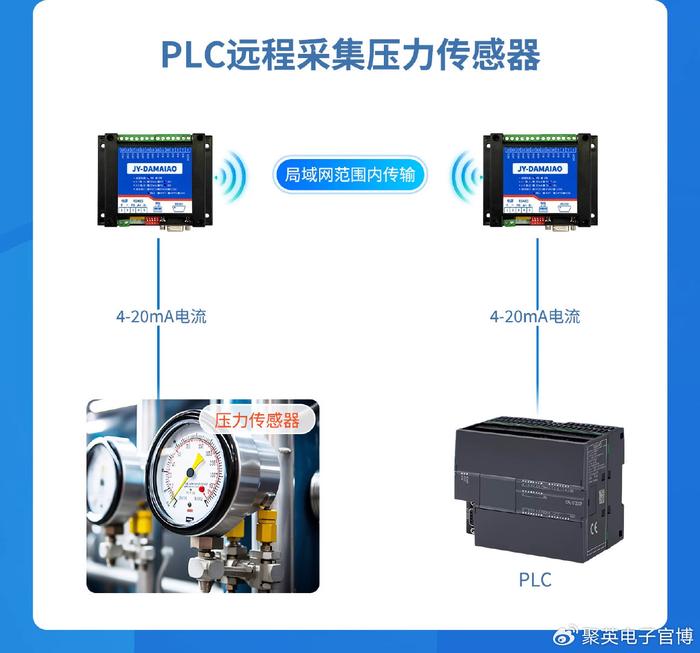

1.工业过程参数远程监控
场景：分散在厂区的传感器(温度变送器、压力传感器、液位计)需集中监控。
应用：模块将4-20mA/0-10V等模拟信号转换为数字信号，通过局域网实时传输至中控系统(如SCADA/DCS)，同时接收控制指令调节执行器(如调节阀)。
优势：消除长距离信号衰减，抗电磁干扰(如变频器附近)。
2.能源管理系统(EMS)
场景：实时采集多楼层/车间的用电量(电流、电压、功率因数)、蒸汽流量、冷量消耗。
应用：模块连接电力仪表/流量计，数据汇总至能源平台实现分项计量与能效优化。
优势：高精度数据(16位ADC)支撑精细化能耗分析。
3.环境监测与调控
场景：大型温室、洁净厂房、实验室需持续监控温湿度、CO₂浓度、光照强度。
应用：模块采集环境传感器数据，联动空调/新风系统实现闭环控制。
优势：毫秒级响应网络指令，维持环境参数稳定(如±0.5℃精度)。
4.设备健康诊断与预测性维护
场景：关键设备(电机、压缩机)的振动、温度实时监测。
应用：模块将振动传感器的模拟信号传输至分析平台，检测异常频谱。
优势：高采样率(如1kHz)捕捉瞬态故障特征，避免硬接线信号失真。
5.智能仓储与物流
场景：自动化立体仓库的堆垛机定位(编码器信号)、货架重量监测。
应用：模块将增量式编码器的模拟脉冲转为网络信号，同步上传位置与负载数据。
优势：减少运动控制系统的电缆磨损故障。
