信号浪涌保护器（SPD）：选型与安装专业指南

雷电电磁脉冲（LEMP）和开关操作引发的电涌是导致现代电子系统故障和损坏的主要元凶。信号浪涌保护器（SPD）作为精密信号接口的“守护神”，其正确选型与安装是保障工业自动化、通信网络、安防监控、楼宇自控等系统可靠运行的关键防线。地凯科技将深入解析选型核心参数、规范安装流程并提供行业应用方案。

一、 精准选型：核心参数解析与应用

信号SPD选型绝非简单匹配接口，需综合考虑以下核心参数：

工作电压 (Uc)：

定义： SPD能持续施加在其保护线路端子间的最大有效值交流电压（Urms）或直流电压（Udc），不导致性能劣化。

选型关键： 必须大于 被保护线路的最大持续工作电压（含10%-20%裕量）。

典型应用值：

RS-232/422/485： 5VDC, 12VDC, 24VDC, 48VDC

工业以太网（PoE）： 56VDC (考虑PoE++ 802.3bt Class 8)

模拟电话线： 110VAC (振铃电压)

传感器（4-20mA）： 24VDC, 30VDC

视频（模拟）： 6VAC (复合视频信号峰峰值)

视频（数字 - HD-SDI）： 2Vpp (典型信号电平)

标称放电电流 (In - 8/20μs)：

定义： SPD能承受规定次数（通常15次）的标准8/20μs雷电波冲击的最大电流峰值。

选型关键： 反映SPD承受直接雷击感应浪涌的能力。根据设备重要性、雷暴日等级、线路长度（感应环面积）选择。

典型等级： 1kA, 3kA, 5kA, 10kA (常见于DIN导轨式工业SPD)。

最大放电电流 (Imax - 8/20μs)：

定义： SPD能承受单次8/20μs波形冲击而不发生实质性损坏的最大电流峰值。

选型关键： 代表SPD的极限防护容量。通常为In的2倍或更高。在预期高威胁等级区域（如空旷地带、高层建筑顶层）应重点考虑。

电压保护水平 (Up)：

定义： 在标称放电电流（In）测试下，SPD端子间测得的最大残压峰值。

选型关键： 核心指标！ Up值必须低于被保护设备的耐冲击电压（依据IEC 61000-4-5等标准，通常设备端口耐压为0.5kV - 4kV）。目标：Up

典型范围： 精密信号端口（如RS-485）：

数据传输速率 / 带宽：

定义： SPD在引入可接受插入损耗（通常

选型关键： 必须大于等于 被保护信号的实际速率/带宽。

典型值：

工业现场总线（Profibus DP）： 12Mbps

标准以太网： 100MHz (Cat5e), 250MHz (Cat6), 500MHz (Cat6a) / 1Gbps, 10Gbps

HD-SDI 视频： 1.485Gbps, 2.97Gbps (3G-SDI)

高速USB： 480Mbps (USB2.0), 5Gbps (USB3.0), 10Gbps (USB3.1)

插入损耗 & 回波损耗：

定义： 插入损耗（IL）指信号经过SPD后的功率衰减（dB）；回波损耗（RL）指因阻抗不匹配导致的信号反射程度（dB）。

选型关键： 对于高速/高频信号至关重要（如千兆以太网、高清视频）。IL应尽可能小（ 20dB 良好）。确保符合相关通信标准（如TIA/EIA-568）。

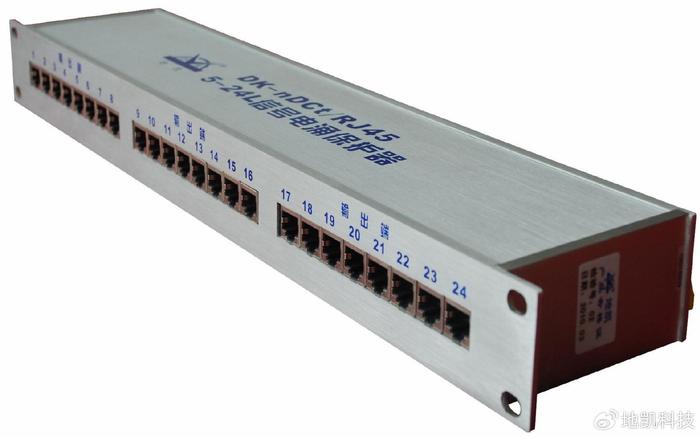

接口类型与线对数量：

定义： SPD必须物理匹配被保护设备的物理连接器（如RJ45, DB9, M12, 端子排）并保护所有必要的线对（如以太网4对全保护）。

选型关键： 精确匹配现场接口。注意直通（Pass-Through）型便于维护。

其他考量：

工作温度范围： 工业环境通常要求 -40°C 至 +85°C。

状态指示： 遥信触点（干接点）用于远程监控SPD失效状态（重要！）。

认证标准： 符合IEC 61643-21 (信号SPD核心标准)、UL 497B等。

外壳防护等级： 户外或恶劣环境需IP67或更高。

选型流程总结：

确定信号类型、接口、工作电压(Uc)。

确定信号速率/带宽要求。

评估安装位置风险（确定In/Imax等级）。

查询被保护设备端口耐冲击电压（确定Up上限）。

筛选满足Uc、速率/带宽、In/Imax、Up要求的SPD型号。

核对接口匹配、状态指示、环境适应性等附加要求。

二、规范安装：确保防护效能的关键

即使选型完美，错误安装也会使SPD失效甚至成为风险源：

安装位置：

核心原则： SPD应安装在被保护设备的信号端口入口处。

具体位置：

机柜/机架内： 安装在信号线进入机柜后的第一个连接点，通常固定在导轨上。

现场设备端： 对于分布式I/O或远程设备，SPD应靠近设备端口安装（提供专用外壳）。

等电位连接： 安装点应靠近该区域的参考接地排（如机柜接地排），确保SPD接地路径最短。

连接方式：

SPD接地端子 → 就近设备/机柜接地排。

设备/机柜接地排 → 建筑物主接地端子（MEB）。

长度要求： 单根接地线长度尽可能短，绝对避免盘绕。 理想长度

连接质量： 确保端子连接牢固、无锈蚀、接触电阻低。使用压接或焊接端子头。

接线方式：

串联接入： SPD串联在信号线路中（“进线”接外部线路，“出线”接被保护设备端口）。

线序正确： 严格按照SPD标识（Line/In, Protected/Out）接线，接反将失去保护作用。

所有线对保护： 对于多线对信号（如以太网），确保SPD保护所有线对（包括屏蔽层，如果适用）。

屏蔽层处理： 信号电缆屏蔽层应在进入机柜处就近360°搭接到接地排。SPD的屏蔽接地端子（若有）也应连接到同一接地排。

三、 地凯科技信号浪涌保护器行业应用解决方案实例

工业自动化控制系统 (PLC/DCS/I/O)：

风险点： 现场传感器（温度、压力、流量变送器4-20mA）、执行机构信号、远程I/O站（Profibus, Modbus RTU RS-485）、以太网通信模块。

解决方案：

模拟量输入/输出 (4-20mA)： 选用Uc=24VDC或30VDC， In=3kA或5kA， Up

RS-485 现场总线 (Profibus DP, Modbus RTU)： 选用Uc=5VDC或24VDC (根据总线供电)， In=5kA， Up

工业以太网交换机端口： 选用Uc=56VDC (兼容PoE++)， In=3kA， Up

安防监控系统 (CCTV)：

风险点： 室外摄像机（模拟同轴、IP网络、电源）、控制室矩阵/DVR/NVR输入端口、长距离传输线路。

解决方案：

室外枪机/球机： “三位一体”防护：

电源： AC220V入口安装电源SPD (Type 2)。

视频信号：

模拟： 选用Uc=6VAC， In=5kA， Up

网络(IP)： 选用Uc=56VDC (PoE)， In=3kA， Up

控制信号 (RS-485)： 如球机有PTZ控制，安装相应RS-485 SPD。所有SPD接地端子就近连接到摄像机立杆或机箱的专用接地端子（该端子需可靠接入接地系统）。

控制室： 所有进入机房的视频线、网络线、控制线入口处安装相应SPD。

通信基站与接入设备：

风险点： 天线馈线、E1/T1中继线、以太网上联线、用户线接口（xDSL, POTS）、远程网管接口。

解决方案：

天线馈线： 专用同轴馈线SPD，安装在塔下或进入机房的入口处，严格按规范接地（接地线通常≥16mm²）。

E1/T1线： 选用Uc=135V或更高（考虑振铃）， In=3kA， Up

xDSL/POTS用户线： 选用高密度多线对SPD板卡，安装在MDF（总配线架）上，保护所有用户线路入口。

网管/上联以太网： 安装相应等级的网络SPD。

楼宇自控系统 (BAS)：

风险点： 分布在楼宇各处的DDC控制器、传感器（温湿度、CO2）、执行器（风阀、水阀）、BACnet MS/TP 或 IP网络。

解决方案：

现场层 (DDC)： 在每台现场DDC控制箱内：

电源入口安装AC SPD。

AI/AO/DI/DO信号线入口安装对应类型（4-20mA, 干接点）的端子式SPD。

如有RS-485总线（如BACnet MS/TP），安装总线SPD。

管理层网络： 中央机房的核心交换机与各楼层接入交换机连接端口安装工业级以太网SPD。

重要机房： 冷冻站、锅炉房控制柜内信号端口同样加装SPD。
