随着无人机技术的广泛应用，其带来的安全隐患也日益凸显。激光反无人机设备作为一种有效的应对手段，受到了越来越多的关注。其中，光电跟踪系统在激光反无设备中起着至关重要的作用，它直接关系到激光打击的准确性和有效性。本文详细探讨了激光反无设备中光电跟踪的体系结构，包括其组成部分、工作原理以及关键技术，旨在为相关领域的研究和应用提供参考。

一、引言

近年来，无人机技术取得了飞速发展，在民用和军事领域都得到了广泛应用。然而，无人机的滥用也带来了一系列安全问题，如侵犯隐私、干扰重要设施运行、甚至可能被用于恐怖袭击等。为了应对这些威胁，激光反无人机技术应运而生。激光反无设备利用高能激光束对无人机进行打击，具有响应速度快、精度高、成本低等优点。而光电跟踪系统作为激光反无设备的核心组成部分，能够实时准确地跟踪无人机目标，为激光打击提供精确的指向信息，其性能的优劣直接影响到整个激光反无设备的作战效能。

二、光电跟踪系统的组成

（一）探测器部分

红外探测器：红外探测器是光电跟踪系统中常用的探测器之一。它能够探测无人机发出的红外辐射，具有抗电磁干扰能力强、低空探测性能好等优点。在实际应用中，常采用制冷型中波红外探测器或非制冷型长波红外探测器。制冷型中波红外探测器探测距离较远，但成本较高；非制冷型长波红外探测器造价低、寿命长，但探测距离相对较短。例如，在一些对成本较为敏感的应用场景中，非制冷型长波红外探测器被广泛采用，通过优化算法和系统设计，也能满足一定的探测需求。
可见光探测器：可见光探测器具有响应速度快、分辨率高的特点。但其工作受光照条件限制，通常需要在激光照明的辅助下才能实现全天时工作。在实际的光电跟踪系统中，可见光探测器一般在红外跟踪的辅助下，对目标进行精跟踪，以获取更高精度的目标位置信息。

（二）跟踪转台

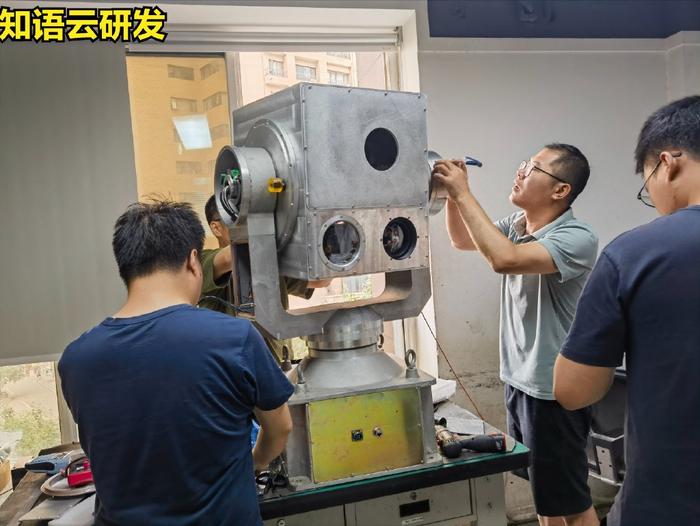

跟踪转台是实现对目标方位和俯仰跟踪的关键部件。一般由二轴伺服转台组成，能够根据探测器获取的目标信息，快速调整自身姿态，使探测器始终对准目标。转台的精度和响应速度对光电跟踪系统的性能有重要影响。例如，采用高精度的编码器和高性能的伺服电机，可以提高转台的定位精度和跟踪速度，从而更好地跟踪快速移动的无人机目标。

（三）图像处理与控制系统

图像处理单元：图像处理单元负责对探测器获取的图像进行处理，提取目标的特征信息。常用的算法包括基于背景的自适应分割算法、小目标检测算法等，这些算法能够在复杂的背景环境中准确地识别出无人机目标，并计算出目标的位置、速度等参数。例如，通过自适应分割算法，可以根据不同的背景环境，自动调整分割阈值，提高目标识别的准确性。
控制系统：控制系统根据图像处理单元输出的目标信息，计算出跟踪转台需要调整的角度和速度，并向转台发送控制指令。同时，控制系统还负责协调探测器、跟踪转台以及其他相关设备的工作，确保整个光电跟踪系统的稳定运行。

三、光电跟踪系统的工作原理

（一）目标探测与识别

红外搜索探测：红外搜索系统利用红外探测器对空域进行扫描，当无人机进入探测范围时，其发出的红外辐射被探测器接收。探测器将红外光信号转换成电信号，经过信号处理后得到红外热图像。通过对红外热图像的分析，识别出无人机目标，并提取其位置信息。例如，在实际应用中，红外搜索系统可以利用基于背景抑制的单帧目标检测算法，在复杂的背景噪声中检测出无人机目标，保证弱目标的检测概率。
可见光辅助探测：在白天或光照条件较好的情况下，可见光探测器可以辅助红外探测器进行目标探测。可见光探测器获取的高分辨率图像能够提供更清晰的目标细节信息，有助于进一步确认目标的身份和特征。例如，通过对可见光图像中无人机的外形、颜色等特征的分析，可以更准确地判断目标是否为非法入侵的无人机。

（二）目标跟踪过程

粗跟踪阶段：当目标被探测识别后，光电跟踪系统进入粗跟踪阶段。此时，二轴伺服转台在伺服控制单元的控制下，根据图像处理单元计算出的目标脱靶量信息，快速调整自身姿态，使目标大致位于探测器的视场中心。粗跟踪系统通常采用红外热像仪或电视获取目标图像，通过多算法融合处理，如目标配准跟踪算法等，实现对目标的初步跟踪。
精跟踪阶段：为了满足激光打击对高精度瞄准的要求，在粗跟踪的基础上，系统进入精跟踪阶段。精跟踪系统通过高分辨率、小视场的可见光相机，提取高精度、高帧频的脱靶量信息。利用快速反射镜作为执行机构，对精跟踪与激光发射光轴实现高速、高精度闭环控制调节，使激光束能够精确瞄准无人机目标上的某一特征点。例如，在复合轴跟踪技术中，通过主轴和从轴的协同工作，实现大范围、高精度的快速跟踪，确保在强激光持续照射过程中，始终保持对目标的高精度瞄准。

四、光电跟踪系统的关键技术

（一）复合轴跟踪技术

复合轴跟踪技术是实现高精度跟踪的关键技术之一。其原理是在大动围、低带宽的主跟踪轴上附加一个小范围、高带宽的从跟踪轴。主轴负责实现大范围的目标搜索和粗跟踪，从轴则在主轴的基础上，对目标进行精跟踪。通过主轴和从轴的分别控制、协同工作，最终实现大范围、高精度的快速跟踪。例如，在实际的光电跟踪系统中，主跟踪轴可以采用二轴伺服转台，实现对目标的大范围搜索和初步跟踪；从跟踪轴则采用快速反射镜，根据精跟踪相机获取的目标信息，对激光发射光轴进行精确调整，提高跟踪精度。

（二）图像处理与识别算法

背景抑制与小目标检测算法：在光电跟踪过程中，背景噪声和干扰会影响目标的检测和识别。背景抑制算法能够有效地抑制背景噪声，突出目标信号。小目标检测算法则针对无人机目标成像面积小、特征不明显的特点，在低信噪比的情况下准确检测出目标。例如，采用基于形态学滤波的背景抑制算法，可以去除图像中的背景杂波，提高目标的对比度；采用基于深度学习的小目标检测算法，能够学习无人机目标的特征，提高检测的准确性和鲁棒性。
目标配准与跟踪算法：目标配准算法用于将不同探测器获取的目标信息进行融合，提高目标定位的精度。跟踪算法则根据目标的历史位置信息和当前的观测信息，预测目标的未来位置，实现对目标的稳定跟踪。例如，采用基于卡尔曼滤波的目标跟踪算法，可以有效地处理目标运动过程中的噪声和不确定性，实现对无人机目标的稳定跟踪。

（三）快速反射镜技术

快速反射镜是精跟踪系统中的重要执行机构，其性能直接影响到跟踪精度。为了实现高带宽、高精度的跟踪，快速反射镜需要具备轻、小的特点，以降低转动惯量，同时采用高性能的驱动器，提高被控对象的谐振频率。此外，还可以采用陷波器等补偿技术，平抑被控对象的谐振峰，扩展被控对象的谐振频率。例如，采用框架式或柔性轴支撑式的快速反射镜结构，结合先进的控制算法，能够实现快速、准确的光束指向调整，满足激光反无设备对高精度跟踪的要求。

光电跟踪系统作为激光反无设备的核心组成部分，其体系结构的合理性和性能的优劣直接关系到激光反无人机的效果。通过对光电跟踪系统的组成、工作原理以及关键技术的研究，可以看出，该系统集成了多种先进技术，能够在复杂的环境下对无人机目标进行快速、准确的探测和跟踪。然而，随着无人机技术的不断发展，光电跟踪系统也面临着新的挑战，如对更高速、更小目标的跟踪，以及在复杂电磁环境下的抗干扰能力等。未来，需要进一步加强相关技术的研究和创新，不断完善光电跟踪系统的体系结构，提高其性能，以更好地应对无人机带来的安全威胁。
