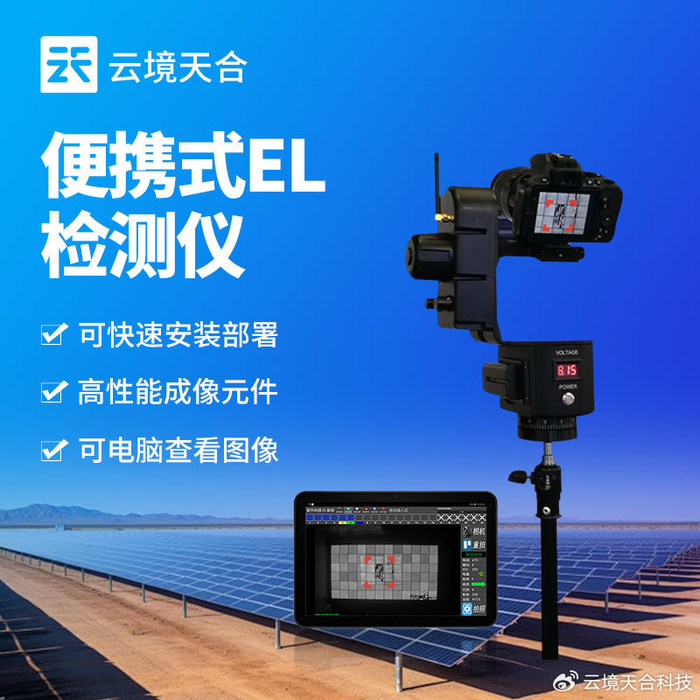

【TH-EL3，山东云境天合气象环境监测仪器设备厂，品质保障】便携式EL检测仪是一种基于电致发光原理，用于检测光伏电池组件内部缺陷的便携式设备，缺陷检测可精准识别光伏电池组件中的隐裂、破片、碎片、断栅、黑心、虚焊、工艺污染、低效率片、黑边、烧结、过刻、穿孔等14类以上缺陷，支持检测N型半片组件等特殊结构，准确率达95%以上。性能评估通过电致发光成像技术，评估光伏组件的内部结构和性能，包括晶体质量、焊接质量等，为产品质量控制提供依据。快速检测单日检测量可达800-1000块组件，检测速度≤30秒/组件，最快成像速度3秒，大幅缩短巡检周期。

技术原理

电致发光效应晶体硅在通电后释放红外光，高分辨率红外相机(2000万像素以上)捕捉光信号差异，通过图像处理系统识别缺陷。非破坏性检测在施加正向偏置电压下，光伏组件PN结释放1000-1100纳米波长红外光，光信号被捕捉并转换成图像，缺陷区域呈现不同电致发光强度，形成直观图像。

产品特性

便携式设计：体积小巧、重量轻(单机重量小于15kg)，支持手持、架设、无人机挂载三模检测。配备三防拉杆箱，便于携带和运输，适应沙漠、高原、屋顶、雪地等复杂环境。高精度测量检测精度达0.5mm像素级，可识别细微缺陷。红外相机像素高达2416万，分辨率6000x4000，确保图像清晰。自动化操作支持无线操控系统(5G WIFI实时传输检测数据)，减少人工干预。具备全时自动对焦功能，对焦点位54点，对焦距离≤5m，实现0秒免对焦能力。环境适应性IP67防护等级，可在沙尘、潮湿环境作业。适应极端气候条件。多功能集成配备程控恒流电源模块，输出电压最高70V，输出电流8A，电压精度0.1V。支持条码录入、自动检测、图片标记、图像比对、水印功能等，提升检测效率。

应用场景

光伏生产线质量监控在生产环节中检测电池片缺陷，确保产品质量。电站建设验收在电站建设阶段进行组件检测，避免后期故障。运维检测在电站运营过程中定期检测组件，及时发现并修复缺陷，保障电站安全稳定运行。实验研究协助各类实验进行，如检测组件衰减等，为科研提供数据支持。配备专利暗光全自动对焦系统，支持手持、架设、无人机挂载三模检测。搭载2400万级红外相机，可有效发现光伏板内部直流质量问题。设备配套储能电源与Wi-Fi无线控制模块，现场检测使用便捷快速。采用电致发光技术，能够清晰展现组件内部裂纹、隐裂、杂质等缺陷。体积小巧、重量轻，方便携带和操作。操作界面简洁明了，即使是非专业人员也能快速上手。
