LPDDR6来了，高通首发，存储带宽比算力更重要

图片来源：三星

DRAM内存行业高度集中，三大巨头，SK Hynix、三星和美光合计市场占有率达95%，三巨头足以掌控标准，表面上看DRAM标准是JEDEC控制的，实际在标准正式公布前，三巨头就会有量产产品问世。还有一些IP巨头，如存储控制器IP巨头新思科技，在2024年就能够提供LPDDR6控制器的IP。新思科技在2024年5月发布一篇PPT，名字就叫LPDDR6 A Deep Into the JEDEC Press Release。

三星已经确认LPDDR6将于2025年下半年量产，第一个使用LPDDR6的是高通即将于2025年10月底发布的骁龙8至尊二代，汽车领域应该也会有至尊二代座舱和Ride，鉴于汽车至尊一代刚刚开始推广，至尊二代估计要等到明年了。据说苹果也有意使用。

图片来源：网络

LPDDR6与LPDDR5最大区别一是速度，二是总线宽度。速度方面，LPDDR6起步是10.6Gbps，然后有12.8Gbps、14.4Gbps和16.0Gbps几档，目前三星的LPDDR5X就有10.667Gbps，LPDDR5T则有9.6Gbps，LPDDR6为了凸显优势，大部分厂家都会选择12.8Gbps和14.4Gbps，早期JEDEC定的标准最高是14.4Gbps，但就像LPDDR5早期定的标准最高是8.5Gbps一样，后期肯定会超过，LPDDR6至少会到16.0Gbps。

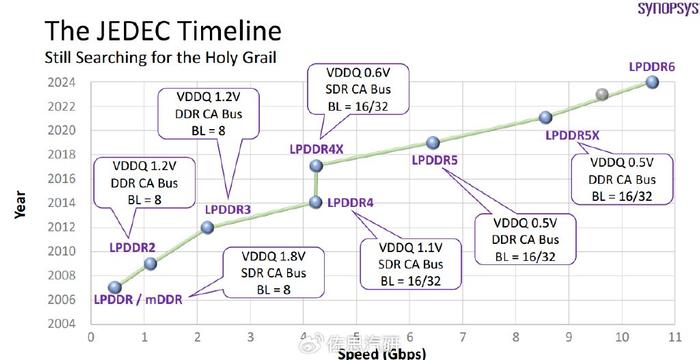

LPDDR时间线

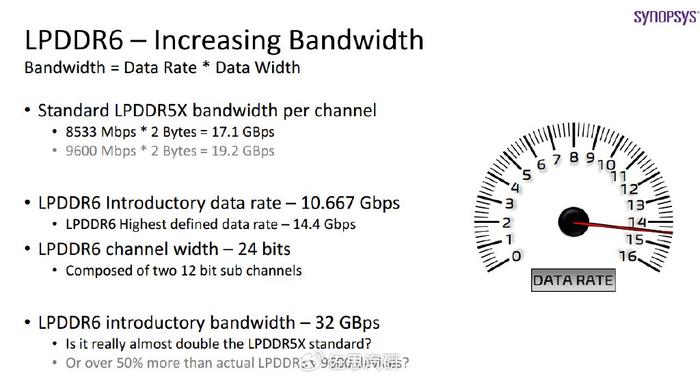

LPDDR6与LPDDR5区别之二是总线宽度，LPDDR5是16位单通道，LPDDR6是24位，由两个12-bit通道合并而成，某些苛刻应用如车载和工业领域，可以留一个通道做备份，一个通道数据丢失，另一个可以补上。不过数据系统还是32位或64位，因此LPDDR6的有效带宽计算比较复杂，LPDDR6在SoC的位宽和LPDDR5完全不同，LPDDR5常见的是96、128、256bit，LPDDR6则是72、96、144、288bit。标准LPDDR5X的理论带宽是8533Mbps (2.1GHz * 32Bits) * 2Bytes (16Bits DQ data per channel) = 17.1Gbps，初级LPDDR6的理论带宽是10.667Gbps (2.7GHz * 32Bits) * 3Bytes (24Bits DQ data channels) = 32Gbps。相比LPDDR5x，LPDDR6的Command Bus上多了一个CA/CS pin。在保留大部分LPDDR5/5x的signals基础上，增加了一个ALERT信号。

LPDDR6有效位宽计算

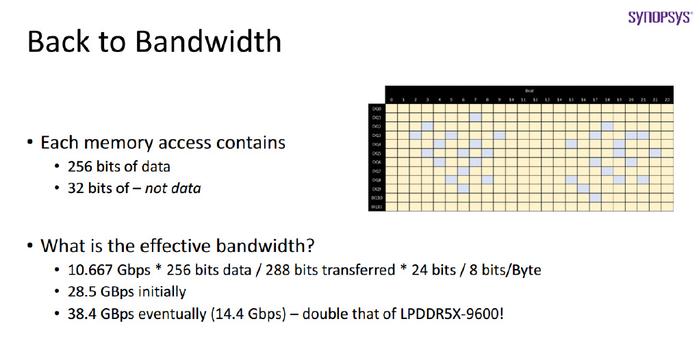

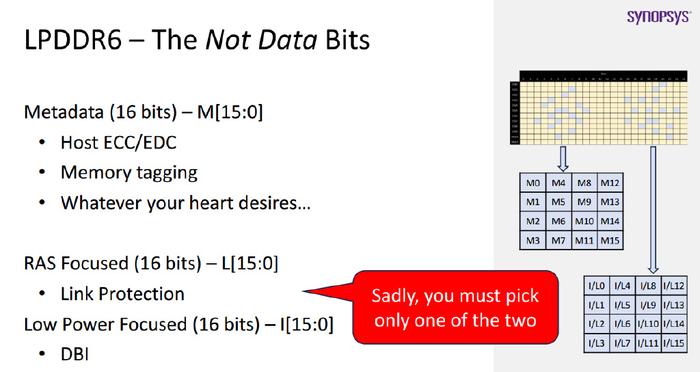

因为大部分缓存是256或512位宽，为避免来回转换，288bits拆分为了256 data bits + 32 non-data bits。

RAS代表Reliability, Availability and Serviceability，DBI是Data Bus Inversion，32位数据只能在RAS和DBI中间选一个。DBI (Data Bus Inversion) 反转是在DDR4开始增加的一个功能，其工作原理实际很简单：当驱动器(控制器写入或DRAM读取)在总线上发送数据时，系统会统计逻辑"0"位的数量。如果某个数据通道中"0"的数量达到或超过5个，那么整个字节的数据将被反转，同时第9位DBI指示位会被置为低电平。这样做确保了在8个数据位和1个DBI位中，至少有5位处于"1"的状态。这也保证了在整个数据通道中，信号变化的最大总数只会是5个"1"变为9个"1"，或者相反的情况。我们不会遇到所有位都从0变为1或从1变为0的极端情况。DBI技术限制了信号同时切换的数量，从而减小了SSN的影响，提高了信号完整性。同时减少了信号切换的次数，特别是高电平的切换次数，从而降低了功耗。

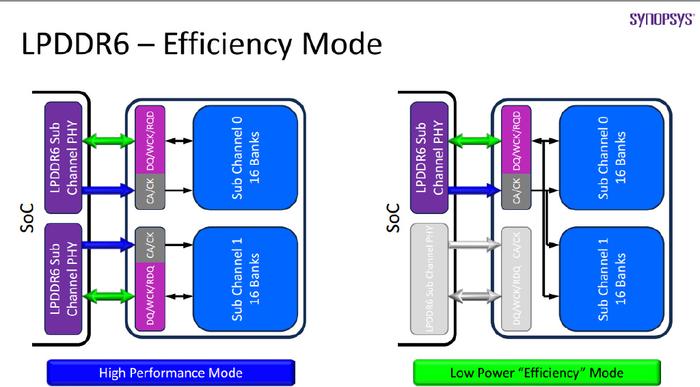

允许PHY single channel管理2 Channels DRAM Banks，即高效模式，节约了成本，高性能模式可以选择高成本的双Phy模式。

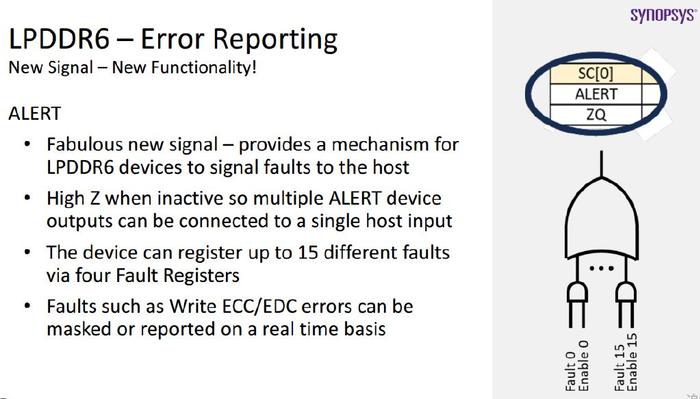

LPDDR6增加了ALERT信号，对Write Command下的ECC/EDC信息反查，支持通过4个fault寄存器确认16个不同Error。

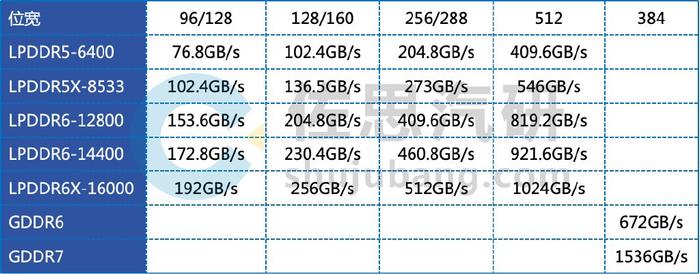

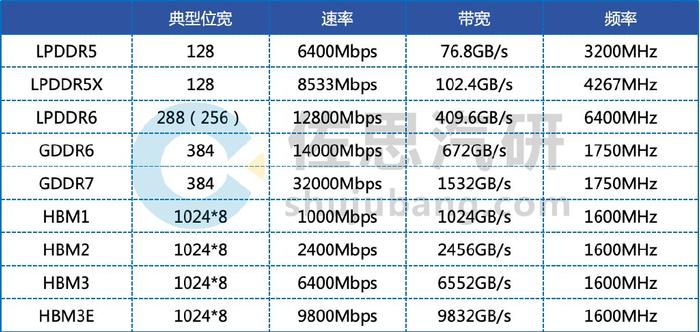

不同存储技术的参数

GDDR6/7和HBM都是高位宽，高传输速率，LPDDR则频率很高。也就是说GDDR6/7和HBM只适合做显存，不适合配合CPU做RAM，LPDDR则两者兼顾，除了特斯拉的HW4使用GDDR6外，所有SoC都是使用LPDDR，特斯拉也许是对存储带宽特别在意，才用GDDR6，但此举拉低了CPU的频率，除非遇到特别大的模型，否则提升不大。

当前的主流 LLM 基本都是 Decoder Only 的 Transformer 模型，其推理过程可以分为两个阶段：

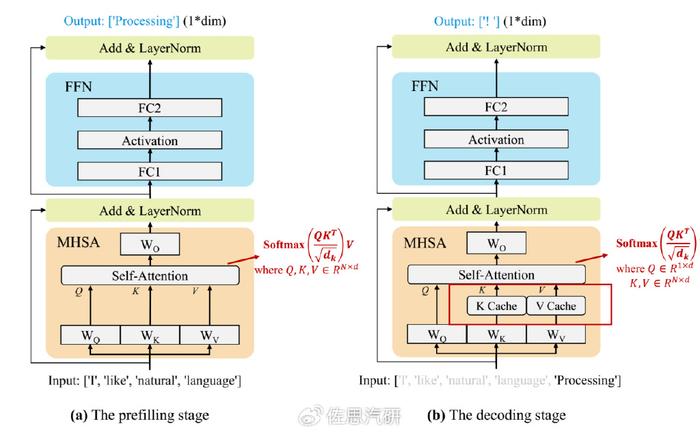

图片来源：论文《A Survey on Efficient Inference for Large Language Models》

Prefill：根据输入 Tokens（Recite, the, first, law, of, robotics） 生成第一个输出 Token（A），通过一次 Forward 就可以完成，在 Forward 中，输入 Tokens 间可以并行执行（类似 Bert 这些 Encoder 模型），因此执行效率很高。

Decoding：从生成第一个 Token（A） 之后开始，采用自回归方式一次生成一个 Token，直到生成一个特殊的 Stop Token（或者满足用户的某个条件，比如超过特定长度） 才会结束，在 Decoding 阶段 Token 是逐个生成的，上述的计算过程中每次都会依赖之前的结果，换句话说这是串行计算，而非GPU擅长的并行计算，GPU大部分时候都在等待数据搬运。加速的办法是计算当前 Token 时直接从KV Cache中读取而不是重新计算。对于通用LLM，应用场景是要考虑多个并发客户使用，即Batch Size远大于1，KV Cache的缓存量会随着Batch Size暴增，但在车里用户只有一个，就是自动驾驶端到端大模型，即Batch Size为1。

因为 Decoding 阶段 Token 逐个处理，使用 KV Cache 之后，上面介绍的 Multi-Head Attention 里的矩阵乘矩阵操作全部降级为矩阵乘向量即GEMV。除此之外，Transformer 模型中的另一个关键组件 FFN 中主要也包含两个矩阵乘法操作，但是 Token 之间不会交叉融合，也就是任何一个 Token 都可以独立计算，因此在 Decoding 阶段不用 Cache 之前的结果，但同样会出现矩阵乘矩阵操作降级为矩阵乘向量。Prefill阶段则是GEMM，矩阵与矩阵的乘法。

矩阵乘向量操作是明显的访存bound，而以上操作是LLM 推理中最主要的部分，这也就导致LLM 推理是访存 bound 类型。简单说，Prefill阶段完全取决于算力，Decoding阶段完全取决于存储带宽。

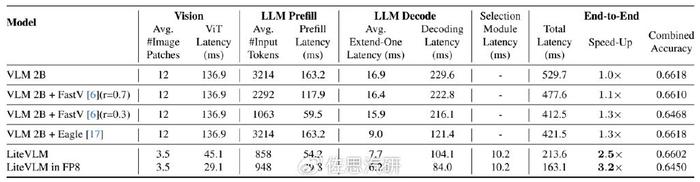

数据来源：英伟达论文《LiteVLM: A Low-Latency Vision-Language Model Inference Pipeline for Resource-Constrained Environments》

如果不计算ViT阶段，那么解码阶段延迟大概占总延迟的58%。换句话说，存储带宽决定了LLM推理运算58%的延迟，因此非常重要。

常见存储带宽

目前顶级自动驾驶芯片如英伟达的Thor（最低端的z除外，其存储带宽还是204.8GB/s）和高通的SA8397/SA8797都是273GB/s，稍低一级的英伟达Orin和地平线的J6P是204.8GB/s，存储控制器die size面积大，也就是成本高，碍于控制成本，其余大部分自动驾驶芯片都是76.8-102.4GB/s。

高通改走高端路线，对英伟达发起挑战，国内厂家也需要奋起，国人能够接受国产高价车型，不妨把成本控制放一放，更强调性能。
